无杆气缸是指利用活塞直接或者间接方式连接外界执行机构，并使其跟随活塞实现往复运功的气缸，这种气缸的最大优点就是节省安装空间。

　　机械接触式无杆气缸的结构如下图所示，在气缸缸管轴向开有一条槽，活塞与滑块在槽上部移动。

http://www.aosailuo.cn/aosailuo/e/UploadFile/2014715164037792.jpg

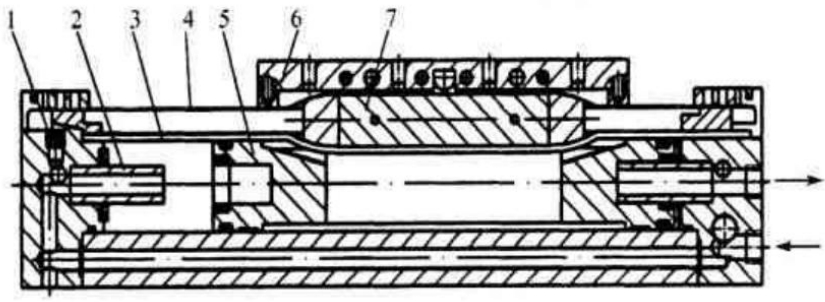

机械接触式无杆气缸的结构图

　　1.节流阀 2.缓冲柱塞 3.密封带 4.防尘不锈钢带 5.活塞 6.滑块 7.活塞架

　　为了防止泄漏，同时也是为了满足防尘的需要，在开口部采用聚氨酯密封带和防尘不锈钢带固定在两端缸盖上，活塞架穿过槽，把活塞与滑块连成一体。活塞与滑块连接在一起，带动固定在滑块上的执行机构实现往复运动。

　　这种气缸的优点是：

　　1、与普通气缸相比，在同样行程下可缩小1/2的安装位置。

　　2、不需要设置防转机构。

　　3、适用于缸径10~80mm，最大行程在缸径≥40mm时可达7m。

　　4、速度高，标准型可达0.1~0.5m/s，高速型可达0.3~3.0m/s

　　其缺点是：

　　1、密封性能差，容易产生外泄漏。在使用三位阀时必须选用中压式。

　　2、受负载力小，为增加负载能力，必须增加导向机构。
