上文接：发电厂油系统用垫片的详细介绍(一)

　　4.油系统垫片的选择

　　4.1 以往选用的油系统垫片

　　对于油系统，过去曾经采用和目前正在采用的垫片形式有石棉橡胶垫片、青稞纸垫片、聚四氟乙烯垫片、聚四氟乙烯金属缠绕垫片、柔性石墨缠绕垫片、紫铜垫片等。通过调研国内近期建设的十几家发电厂，发现目前选择的垫片材质很不统一，各种类型的垫片所占的大致份额为：聚四氟乙烯金属缠绕垫片50%，聚四氟乙烯20%，青稞纸垫片10%，紫铜垫片10%，柔性石墨缠绕垫片10%。(1)石棉橡胶垫片。如上文所述，石棉垫片早已被淘汰。(2)青稞纸垫片。根据电厂的运行经验，青稞纸垫片较薄时容易泄漏，较厚时随着运行时间的延长容易老化。青稞纸垫片容易污染油质，且当它被油浸透以后密封效果大打折扣。(3)聚四氟乙烯垫片。聚四氟乙烯具有良好的耐腐蚀性、耐热性、耐寒性、耐油性，但是普通聚四氟乙烯垫片存在硬度较低，冷流性大，刚性尺寸稳定性差的缺点，比较容易变形。(4)金属缠绕垫片。金属缠绕垫片具有多道密封、弹性好、强度高、耐高温、抗腐蚀，因而密封性能好。现场运行反馈较好。(5)紫铜垫片。紫铜垫片属于金属垫片，只能一次性使用。根据现场使用经验，紫铜垫片的材质比较硬，变形不好。

　　综上所述，针对目前油系统垫片的应用情况，在充分调研和分析的基础上，对油系统垫片的选择提出以下建议。

　　4.2 油系统垫片的选择

　　对于油系统垫片的选择，应当主要从以下几个方面考虑：(1)首先考虑所选择的垫片应该与油介质具有相容性。该相容性包括：所选择的垫片与油介质相适应，不会被油介质腐蚀;所选择的垫片不会污染油介质，尤其对清洁度要求较高的汽轮机润滑油系统。(2)考虑温度的影响，对于油系统，最高工作温度一般在100℃以下，在此温度下，大多数垫片材料没有大的蠕变，均能保持密封。(3)考虑压力的影响，燃油系统的设计压力为4~10MPa，润滑油和密封油系统的压力不超过2MPa。(4)对于垫片的厚度，《火力发电厂油气管道设计规程》中的规定与电厂中的实际应用情况不一致。鉴于金属缠绕垫片在电厂中的实际应用情况较好，鉴于在充分论证的基础上，对规范做适当修改。

　　同时，在充分调研国内外垫片厂家并咨询相关研究机构的基础上，提出在油系统采用合成纤维橡胶垫片或膨化聚四氟乙烯垫片。

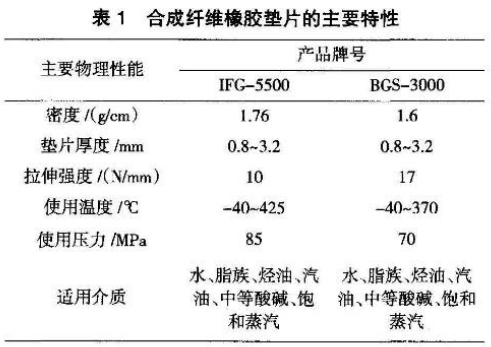

　　合成纤维橡胶垫片是以无石棉的各种无机或有机合成纤维不同类型的弹性体(相机以及橡胶配合剂)轧制而成的板材，经加工可制成各种形态的密封垫片，适用于不允许使用含有石棉的管道法兰，高压容器法兰，燃油、石油基润滑油系统作密封垫片。是石棉橡胶板的理想替代品，目前常用的牌号有BGS-3000(有机纤维)和IFC-5500(无机纤维)等。合成纤维橡胶垫片的主要性能如表1所示。

http://www.aosailuo.cn/aosailuo/e/UploadFile/201477151324494.jpg

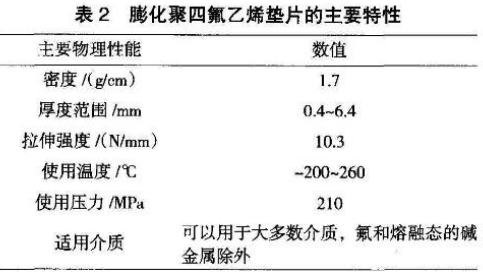

　　膨化聚四氟乙烯是超高分子量聚四氟乙烯树脂经双向拉伸膨化，再经过特殊工艺处理形成的密封板材。它不仅具有聚四氟乙烯密封材料自身所有的优点，而且克服了其冷流性的缺点，其使用温度范围在-240℃~260℃，具有不规则表面，密封性能优异，且有很好的耐老化性。膨化聚四氟乙烯垫片的主要性能如表2所示。

http://www.aosailuo.cn/aosailuo/e/UploadFile/201477151540240.jpg
　　从上述合成纤维橡胶垫片和膨化聚四氟乙烯垫片的主要特性表中可以看出，两种垫片均可以适应油类介质，垫片的规格系列里均有厚度小于1mm的系列，使用温度均能满足油系统的要求。膨化聚四氟乙烯垫片的使用压力较高，而合成纤维橡胶垫片的使用压力较低。

　　上述垫片已经被汽轮机厂所采用，并应用于多个工程，取得了不错的密封效果。

　　5.结论

　　油系统是发电厂中的重要系统，是保证发电厂安全稳定运行的重要组成部分。在已经投运的电厂中，经常有油系统密封不严的情况发生，油系统密封失效早晨的跑、冒、滴、漏等故障严重影响着发电厂的安全运行。因而，在发电厂设计过程中正确选择油系统的垫片是非常重要的。在综合比较和分析各种垫片特点的基础上，对于油系统的密封垫片，检验采用合成纤维橡胶垫片或膨化聚四氟乙烯垫片。

　　但要得到很好的密封效果，仅靠选用合适的垫片所能达到的效果是有限的。在法兰连接处所出现的变数很多，所有不确定因素都影响垫片的密封效果。法兰的加工质量、法兰的倾斜、法兰的错位、法兰密封面的缺陷、螺栓预紧力的松弛、垫片的正确安装、垫片的正确选型、介质对垫片的腐蚀状况、压力的波动以及温度的变化等都会对密封效果产生很大的影响。由此可见，垫片密封是一个庞大的系统，做好系统中的每一个细小环节，并使每个环节相互间和谐的工作，才能达到较为理想的密封效果。
