SPC在SAP-QM模块中的应用

(2021-07-15 14:31:14)
标签:

sap

qm

spc

分类: SAP文章

SPC在SAP QM模块中的应用

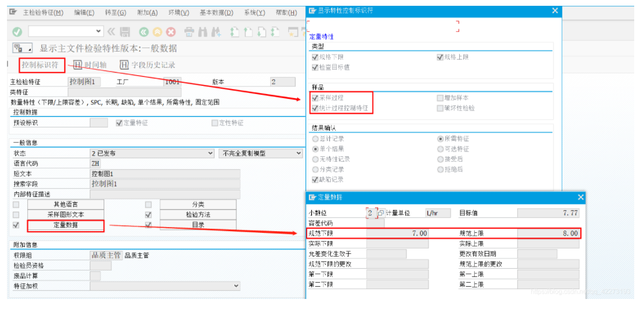

1、点击控制标识符——勾选采样过程、统计过程控制特征。

2、点击定量数据,维护上下限。

以上两点也可以在检验计划中维护。

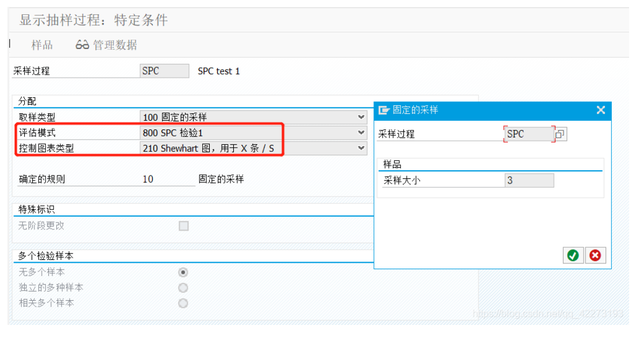

创建采样过程 QDV1

1、取样类型:只能使用“100 固定的采样”。

2、评估模式:800 SPC检验,否则在维护检验计划时无法搜索和匹配。

3、控制图标类型:选择一种休哈特控制图。

4、输入固定采样样品大小


维护检验计划 QP01

维护检验计划时输入SPC的检验特性和采样过程后回车,系统会跳转到下图界面(或直接点击检验计划中的分配进入)。

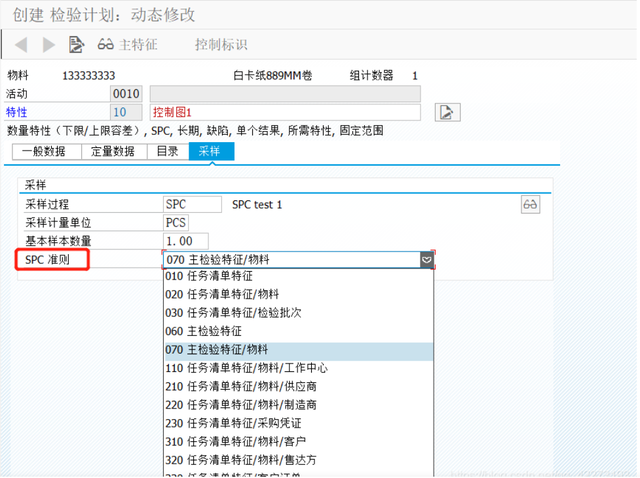

SPC准则:SPC的建立和控制图标的标准。

如选择“070 主检验特征/物料” ,表示检验特性的数据按物料的维度进行汇总,可通过控制图标查看该物料所有历史的数据。

注意:如果设定的采样过程固定样品数n=1,则应保证控制图含s-track,因为n=1时,标准差总是等于零。

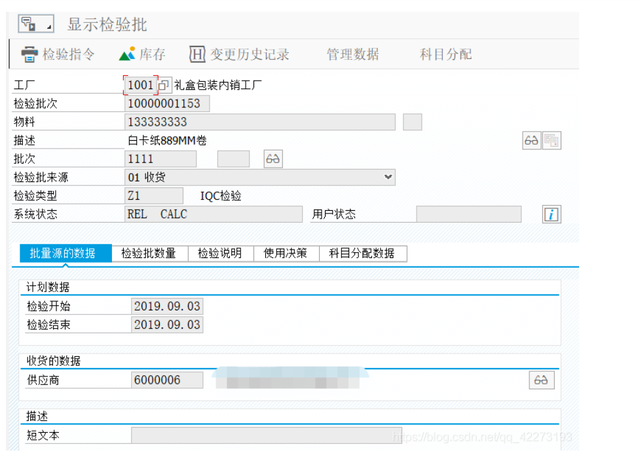

自动/手工创建检验批 QA01

测试数据为手工创建,源01。


结果记录 QA32

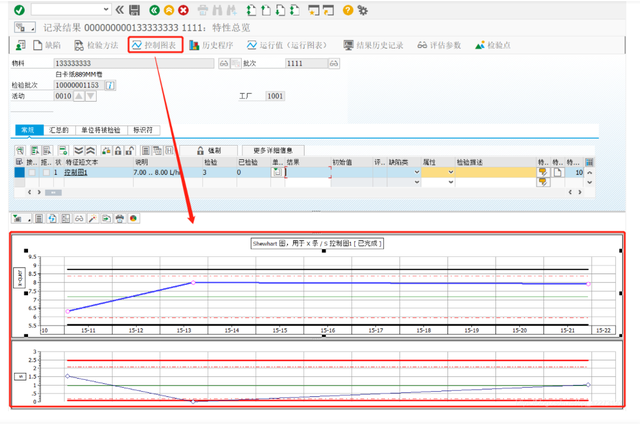

录入检验结果时可查看到历史输入的控制图

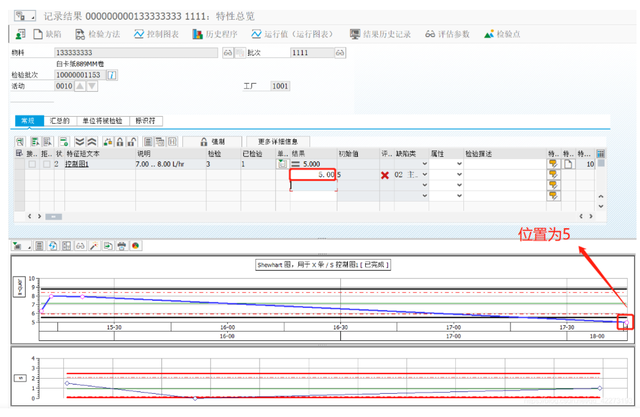

录入第一个结果:5后变化如果

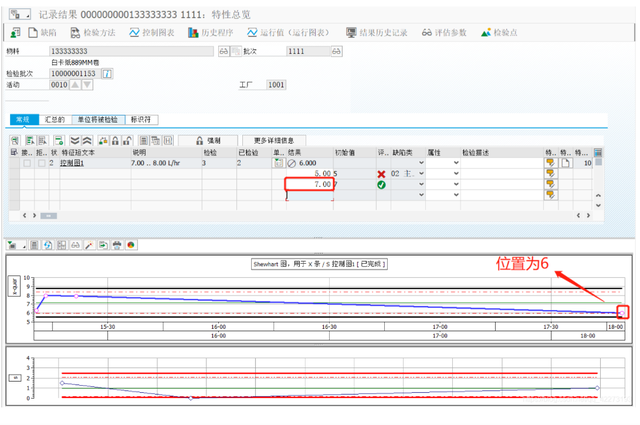

录入第二个结果:7后变化如图

因第一次录入值为5,第二次为7,所以均值为6.

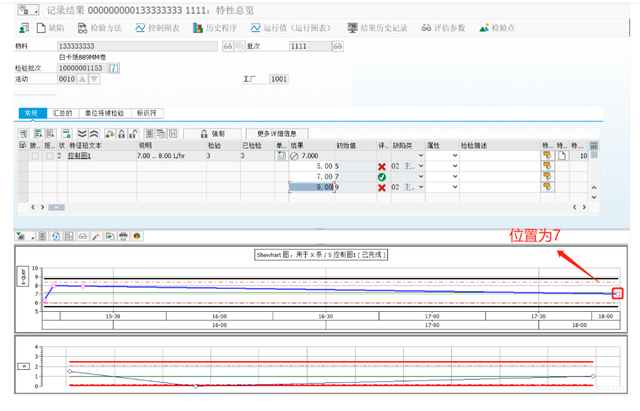

录入第三个结果:9后的变化如图

三次录入的结果均值为7。

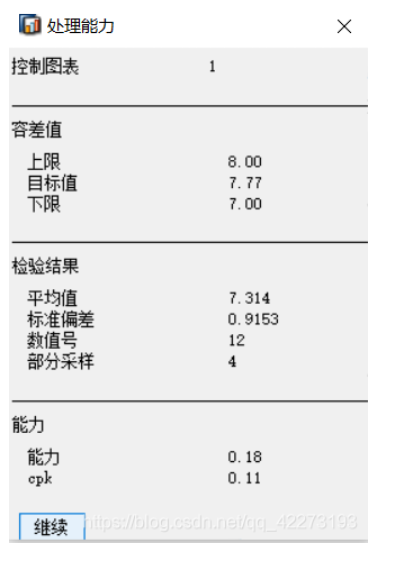

也可以看到该控制图标的统计值信息,也可打印控制图和关闭。



控制图表调整和导出

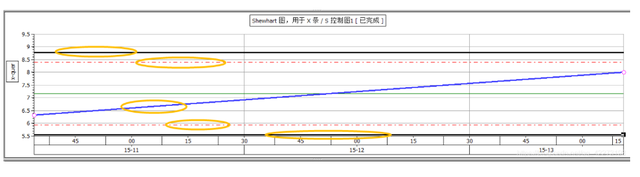

如黄圈标处的线条从上往下依次表示:

上控制界限(UCL)、上警告限、控制变量(CL)、下警告限、下控制界限(LCL)。

若苗点

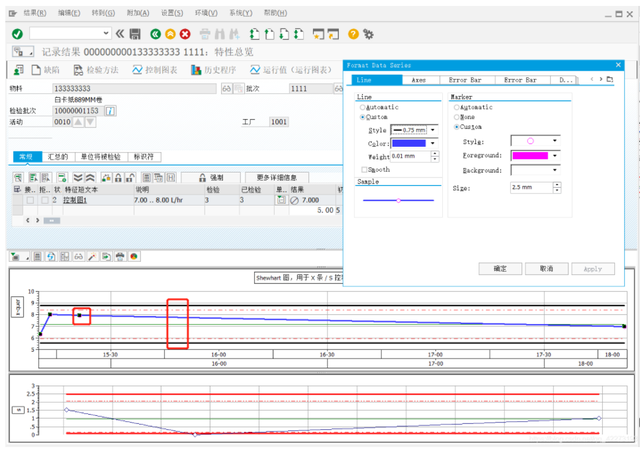

控制图标调整

双击红框内的线和节点弹出格式调整窗口,可按要求和喜好调整线和点的颜色和形状。


控制图标导出

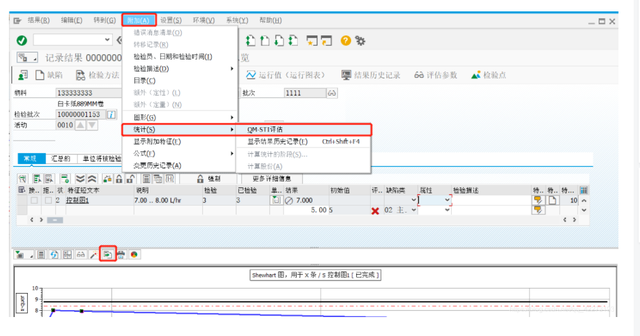

可以选择控制图标中的导出图标或工具栏——附加——统计——QM-STI评估。

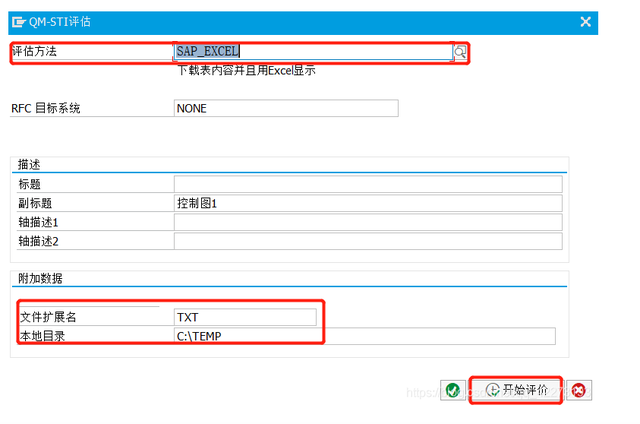

选择和输入红框内的内容,

点击执行导出。


导出后会自动生成如下EXCEL,
