立面图相较于平面图更能体现出建筑的立体感及与周边环境的天际线关系。建筑立面图表达：

建筑体块的前后投影关系

材质运用

开窗形式

屋顶样式

周边局部环境关系等

http://mmbiz.qpic.cn/mmbiz_jpg/3SoueNCESlH1Fk5KEwTTgdT06eTDoLNNpeeDcUtYcicywnDuDnhJcrmMSrLzY2NyP8oNJNx1g30FzMa3m4ZlPWw/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

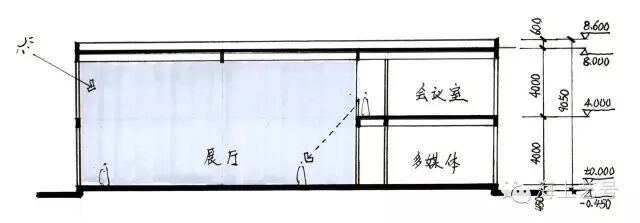

http://mmbiz.qpic.cn/mmbiz_gif/3SoueNCESlHZ1wqzPIo2kh5QF2icIQOBALxFEHkfibl5ftSaSU6g45nkEUqfdl8GrQy6Z3QHLYAK5Nrroic37pKuQ/0?wx_fmt=gif&tp=webp&wxfrom=5&wx_lazy=1

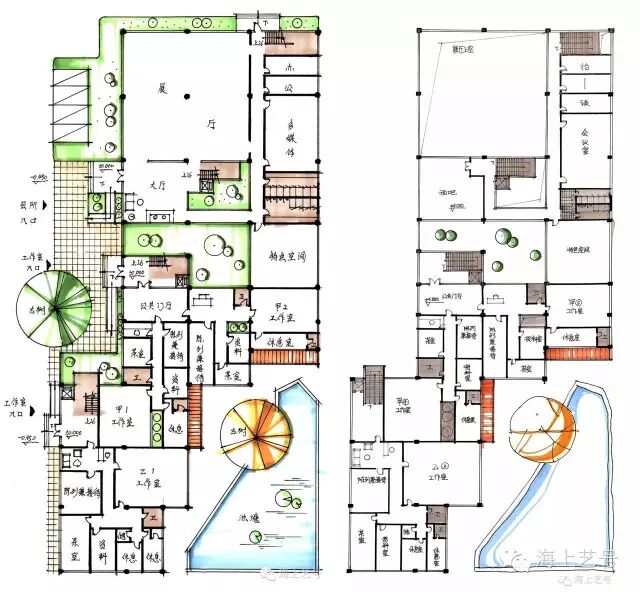

下面以上期详解“核心总平”及“平面强心剂”时参考的天津大学2010年招收攻读硕士学位研究生入学考试试题为例，详细讲解剖、立面的画法技巧：

（本案例以分析剖立面为主，其他题目要求没有完全列出，如有需要，请阅读上期【核心总平】或在评论区留言微信平台管理员索取）

http://mmbiz.qpic.cn/mmbiz_jpg/3SoueNCESlH1Fk5KEwTTgdT06eTDoLNN13fP2asE62hNJYYDhGw1iaRibu1PMtGgLDQJDmEQen4eEvse2f2I15dA/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

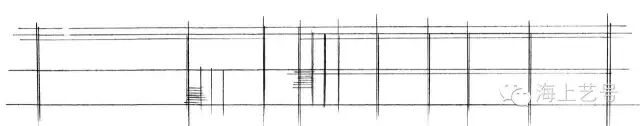

剖面步骤一

根据平面图中的剖切位置，用柱网模数计算出剖面图的剖切跨度，绘制出剖面图的长、宽、高尺寸。根据设计的层高绘制出各层楼板线，如有女儿墙应该绘制出女儿墙的高度线。

http://mmbiz.qpic.cn/mmbiz_jpg/3SoueNCESlH1Fk5KEwTTgdT06eTDoLNNgYPWH4ezWdk8WWazbZCiafX0CpibIcmr7ZggFrg3LZUond9DTACGibvnA/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

建筑轴线柱网

剖面步骤二

通过已绘制的楼层与柱网，确定墙线、楼梯的位置。注意不要忽略剖面图中未被剖切到但是能看见的梁看线、女儿墙看线等。

http://mmbiz.qpic.cn/mmbiz_jpg/3SoueNCESlH1Fk5KEwTTgdT06eTDoLNNswtKPorjwR76ibe4d4Rbjpypq9nWdI5xtNwc6BzuVMQ15udAFXdq99Q/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

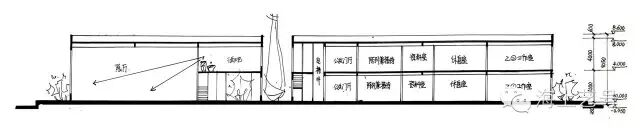

剖面步骤三

用针管笔绘制出梁、板、柱、楼梯、墙线、女儿墙、室内外高差等。剖到的墙一般用粗线，未剖到的看线一般用中线，另外剖到的楼板与梁在快题表现中可以涂黑。

庭院绿化与周边环境可以适当的概念表现

人物配景需要注意人的比例

标注高度

各部分功能名称

http://mmbiz.qpic.cn/mmbiz_jpg/3SoueNCESlH1Fk5KEwTTgdT06eTDoLNN7b4BTC9WuLpR58tEPF3pYX73QLicLlvOx7oKjZ9fuY7kItxNW2Xq34g/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

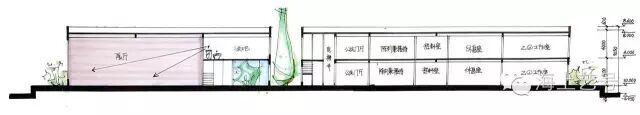

剖面步骤四

一般剖面图不需要过多的色彩，如果为了突出某一特定的空间可以适当的用浅灰色着色；环境色彩的用浅绿色着色。

http://mmbiz.qpic.cn/mmbiz_jpg/3SoueNCESlH1Fk5KEwTTgdT06eTDoLNN1eJDD4saia9PH565M8V7vA9oBwtric2Xc4GiaDP6yGGMVQSTFfm5705EA/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

剖面上色

http://mmbiz.qpic.cn/mmbiz_gif/3SoueNCESlHZ1wqzPIo2kh5QF2icIQOBALxFEHkfibl5ftSaSU6g45nkEUqfdl8GrQy6Z3QHLYAK5Nrroic37pKuQ/0?wx_fmt=gif&tp=webp&wxfrom=5&wx_lazy=1

立面步骤一

根据平面图，确定需要表现的立面图。按比例用铅笔画出立面图的长、宽、高及楼层分割线。然后根据平面图确定建筑体块中的前后分割线及其它的主要立面构建节点分割线。

http://mmbiz.qpic.cn/mmbiz_jpg/3SoueNCESlH1Fk5KEwTTgdT06eTDoLNNOBu25ErhzQStpUloEMFqRu79FxHickNAB5RLiahLITCoEngyjHTXvKgw/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

轴线柱网关系

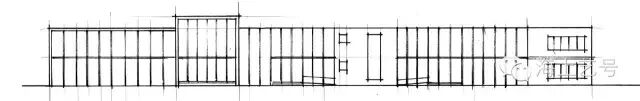

立面步骤二

根据平面图的窗户位置绘制出立面的开窗位置及大小。注意大面积落地窗表现时要注意跟现实的窗户大小进行分割，注意上下楼层的立面上楼板的厚度与窗户的分割线厚度。

http://mmbiz.qpic.cn/mmbiz_jpg/3SoueNCESlH1Fk5KEwTTgdT06eTDoLNNNHLSHYRUVmfsrd5vNK3ljd2xaPeib5JmVXm8iaoZs5GcqIM2p5KgVH9A/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

门窗洞口

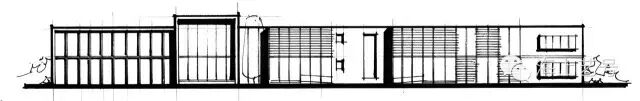

立面步骤三

用针管笔0.7的笔型加强建筑立面的轮廓线

0.3的笔型绘制窗户的主要分割线

0.1的笔型绘制木格栅等细节

用黑色马克笔画出有凹凸的立面投影关系

http://mmbiz.qpic.cn/mmbiz_jpg/3SoueNCESlH1Fk5KEwTTgdT06eTDoLNNdpBKzcQ2Vvb21IIrbDdPJXE9gicntCic8wkLpZq5EaHDBuvd50u5sdmw/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

立面投影

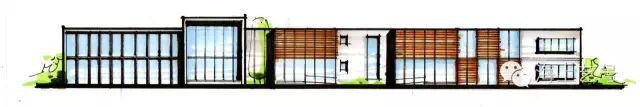

立面步骤四

立面着色可以从色彩识别度较高的大面积窗户玻璃开始，用淡蓝色的马克笔从上往下用较轻快的笔触表现。

墙面色彩可以根据设计需要适当着色，木格栅用桔红色着色，环境绿化用浅绿色着色。

http://mmbiz.qpic.cn/mmbiz_jpg/3SoueNCESlH1Fk5KEwTTgdT06eTDoLNNpeeDcUtYcicywnDuDnhJcrmMSrLzY2NyP8oNJNx1g30FzMa3m4ZlPWw/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

立面上色

http://mmbiz.qpic.cn/mmbiz_gif/3SoueNCESlHZ1wqzPIo2kh5QF2icIQOBALxFEHkfibl5ftSaSU6g45nkEUqfdl8GrQy6Z3QHLYAK5Nrroic37pKuQ/0?wx_fmt=gif&tp=webp&wxfrom=5&wx_lazy=1
