导言
即核心总评、平面强心剂、5分钟剖立面后，效果图章节终于千呼万唤始出来啦~研究生入学考试中常规遇到的效果图大体可以分为人视图（一点、两点透视）、鸟瞰图（三点透视）和轴测图；今天跟着“老司机”梳理一下真题中的人视图是怎么“设计”出来的吧，快上车！
http://mmbiz.qpic.cn/mmbiz_jpg/3SoueNCESlHZ1wqzPIo2kh5QF2icIQOBAUQsSQ1X7dSib2n74bgRGtoP31REVcz6Cnx7PDVicM2ZXWrSrxZnFRtKw/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1海上艺号
设计手绘与考研快题
新书预告
海上艺号培训部门编辑
华中科学技术出版社出版发行
考研工作一本通系列丛书
设计类专业《快题手绘步骤详解》
将在年底于全国各大平台上线
备考18年设计研究生的同学们
现在报名特训营，有机会免费获取书籍
和千元精编手绘快题视频课程哟
快题中两点透视尺寸定位方法

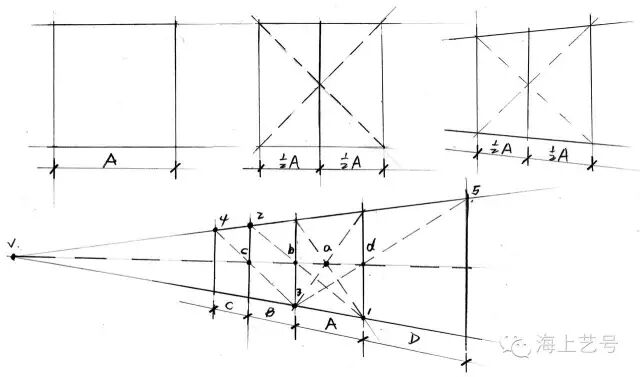

对角线等分法是快速表现中常见的表现方法。通过矩形的对角线可以快速的等分A，通过此方法可以推论出透视图中的立面等分图。
如图示通过A段的对角线找出中点a，将a点与消失点v点连接求出b点，将对角线1点与b点连接，然后延伸至消失线上找到交结点2点，画出垂直线求出A段的等距透视B段。依次方法求出C段D段，完成立面图上的等距透视。
西安建筑科技大学·初试真题
下面以上期详解“核心总平”“平面强心剂”及“5分钟剖立面”时参考的天津大学2010年招收攻读硕士学位研究生入学考试试题为例，详细讲解效果图的画法技巧：
天津大学·艺术家工作室
（本案例以分析效果图为主，其他题目要求没有完全列出，如有需要，请阅读上期【核心总平】或在评论区留言微信平台管理员索取）
平面图

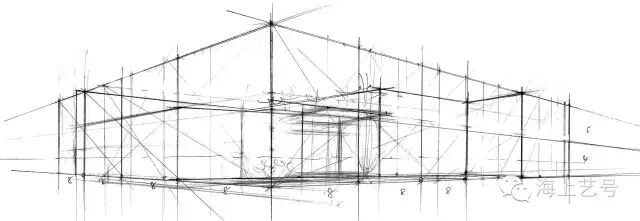

人视图步骤一
根据设计选择需要表现的角度
根据平面图尺寸计算左右立面长度、高度
确定视平线、地平线
（它是你图纸上隐含的标尺）
根据对角线透视方法画出左右立面的透视进深
画出体块交结关系

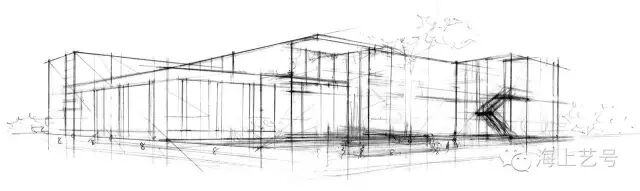

人视图步骤二
细化建筑体块、立面开窗形式等
细化立面

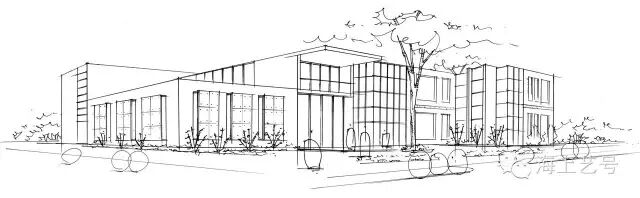

人视图步骤三
用0.5或0.3的针管笔描画出建筑的体块
用0.1的针管笔表现建筑的窗户分割线
加入环境景观如树、人等
人视图步骤四
马克笔上色可以先从建筑的暗部开始，用灰色马克笔着色，区分建筑的黑白两个面。然后用浅色马克笔表现建筑的立面材质。
人视图步骤五
强调建筑前后的明暗关系对比，使建筑体量感丰富，周围植物配景适度刻画，达到烘托主体建筑的目的。

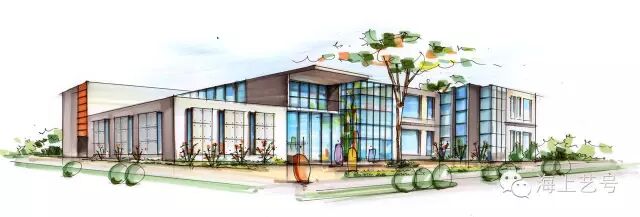

人视图步骤六
材质表现进一步丰富；木材、玻璃、混凝土等常见建筑材质表现要有细节处理，人物绿化配景可以适当的加入活跃画面的色彩。着重刻画视觉中心区域，强调建筑形体转折，使画面存在远近关系、虚实对比关系。
丰富画面
鸟瞰图、轴测图
考前最后冲刺阶段，海上艺号微信公众平台携手教师团队，将陆续推出“建筑、景观、规划、室内、工业设计”五大专业针对设计类名校的考研快题应试技巧分析，这是上战场前为数不多的强心针，小伙伴们记得奔走相告~
