沉寂了好久一段时间，不拆对不住最具人气的拆机乐园论坛，哈哈....
下面要开拆philips的中端电动牙刷，电动牙刷在国内未普及，价格不算便宜，买的人少，相信拆的人更少。


话说其实电动牙刷虽然刷的很干净，还能去除牙结石，但是对牙釉质还是蛮大伤害的，以前吃几个猕猴桃都不觉得牙酸，现在吃两片就不敢再咬了，所以暂时停止使用，就把它拆了。
看了一下以前的帖子，要么没图，要么不是6730，要么细节不清晰
那这个应该算是论坛首拆吧？

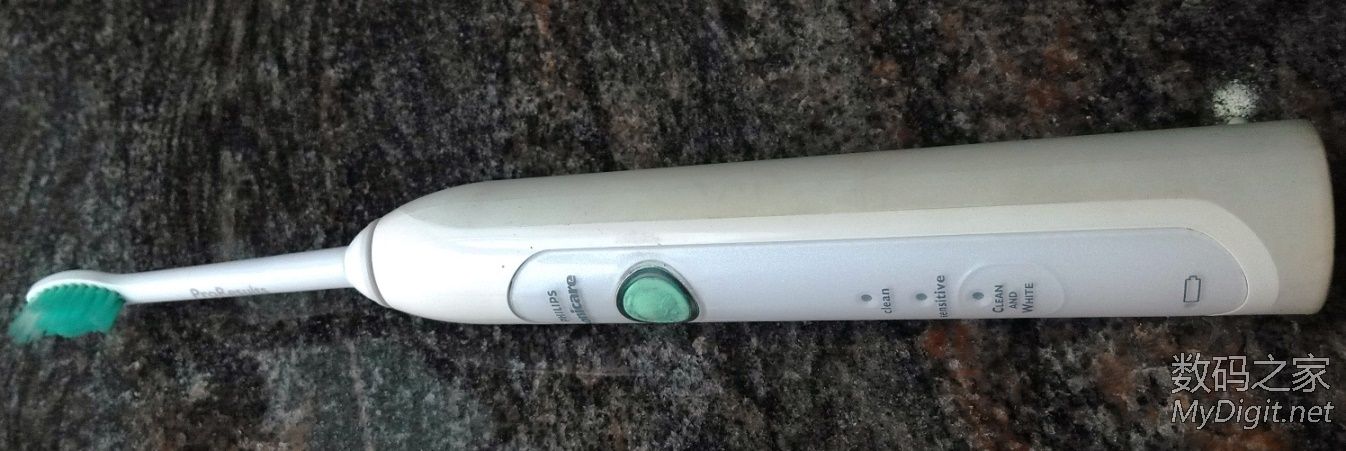

废话不说，首先上全体图（有张来自网络）
http://img.mydigit.net/Mon_1504/88_1797515_14925a620da3b5d.jpg?148


http://img.mydigit.net/Mon_1504/88_1797515_b074abf990902d1.jpg?232

• http://img.mydigit.net/Mon_1504/88_1797515_a608cd180344d87.jpg?210
• http://img.mydigit.net/Mon_1504/88_1797515_807a0190e05e56a.jpg?154
• 继续
  http://img.mydigit.net/Mon_1504/88_1797515_60f37e653e82160.jpg?232



  http://img.mydigit.net/Mon_1504/88_1797515_6abad9be40ad1b7.jpg?200

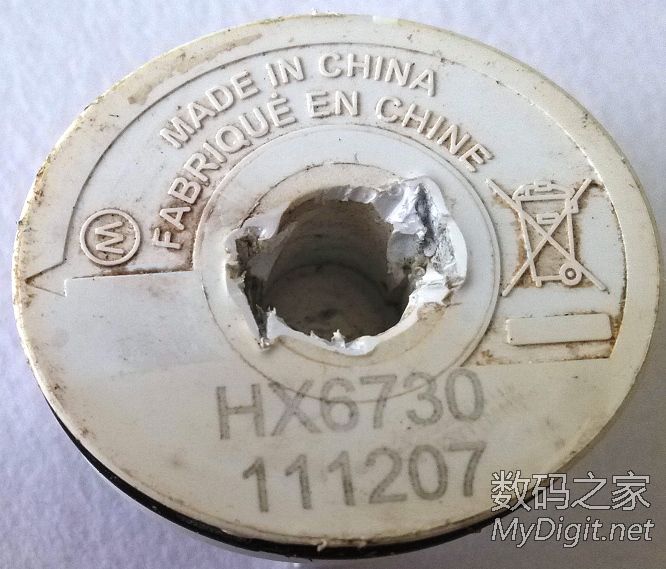

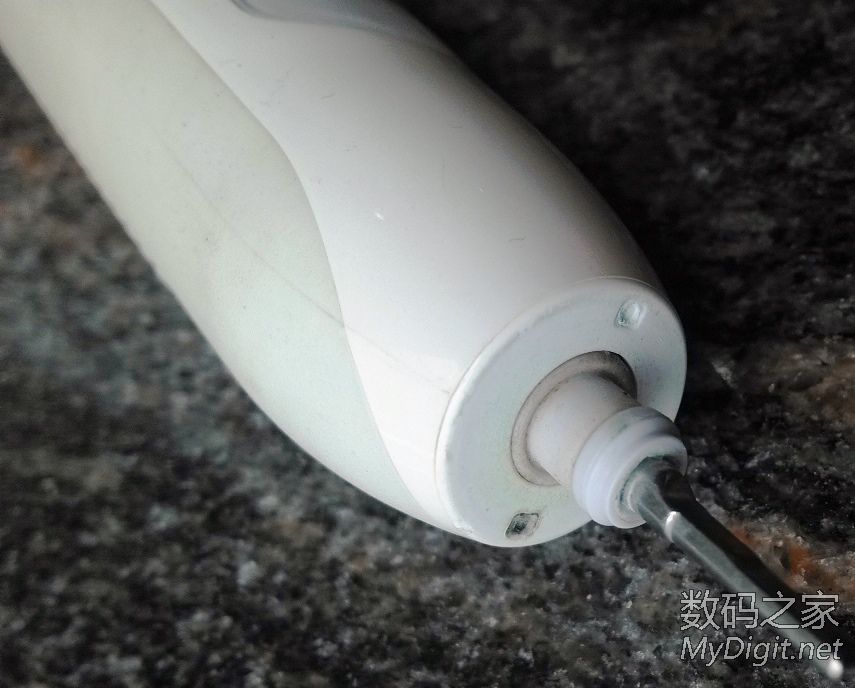

  首先按说明书的方法：一字螺丝刀插入凹槽内旋转打开底部，
  菊花已爆
  http://img.mydigit.net/Mon_1504/88_1797515_77070cce884080e.jpg?233

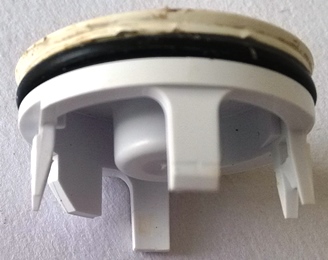

  普通橡胶圈防水
  http://img.mydigit.net/Mon_1504/88_1797515_98efff1762b0a1d.jpg?206

  http://img.mydigit.net/Mon_1504/88_1797515_44fbed97b2b210c.jpg?44

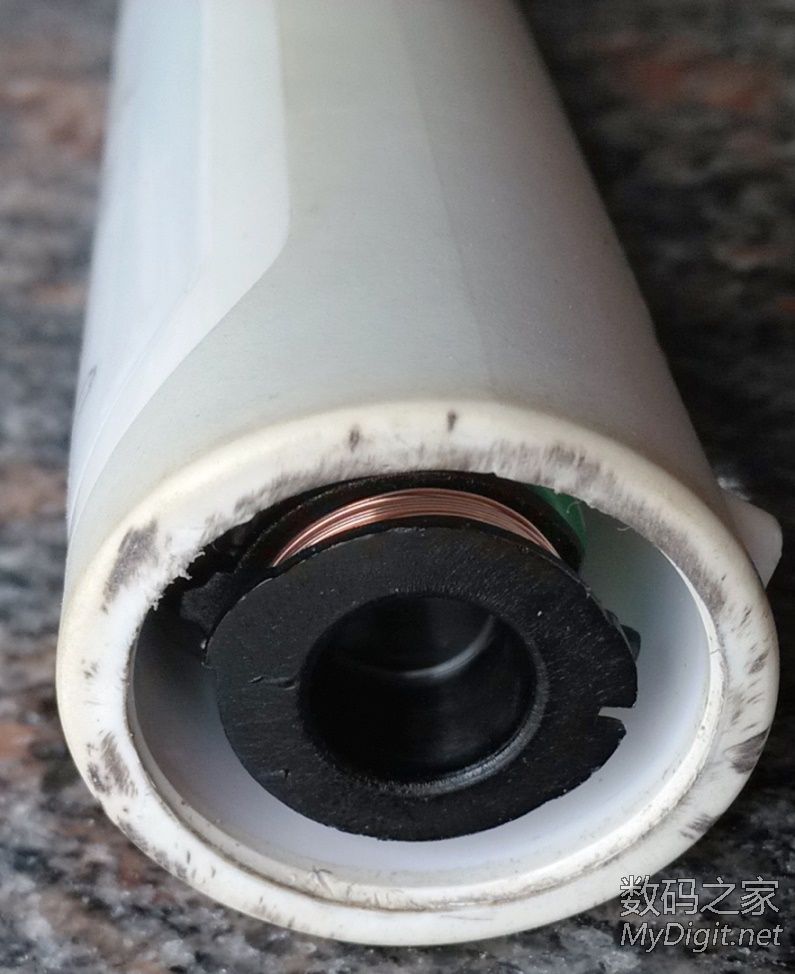

  露出感应充电线圈
  http://img.mydigit.net/Mon_1504/88_1797515_6ffd77544d8c6c4.jpg?190

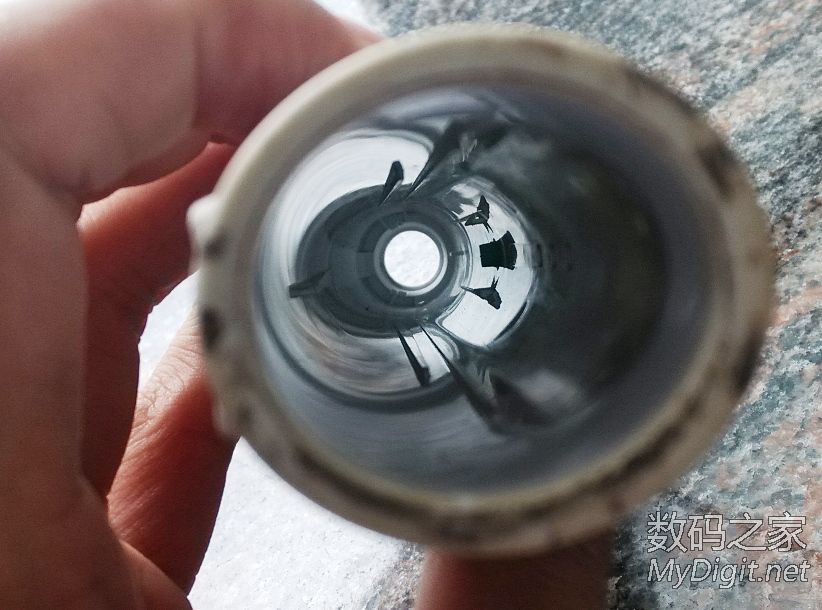

  拔出内部机芯部分(先取刷头)
  http://img.mydigit.net/Mon_1504/88_1797515_172029b2e35b967.jpg?249

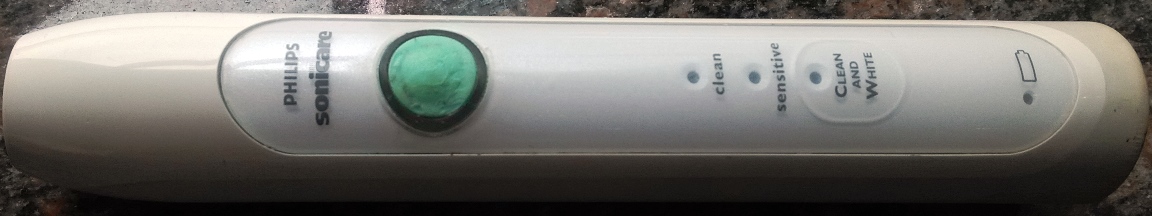

  http://img.mydigit.net/Mon_1504/88_1797515_3219256f662dcea.jpg?105

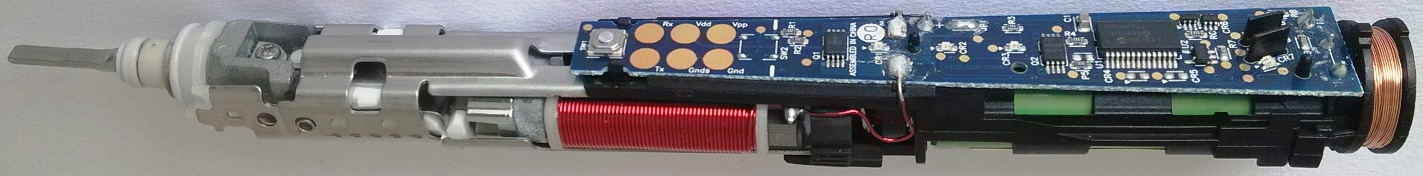

拔出内部机芯部分(先取刷头)
http://img.mydigit.net/Mon_1504/88_1797515_8bf063f9163446c.jpg?137

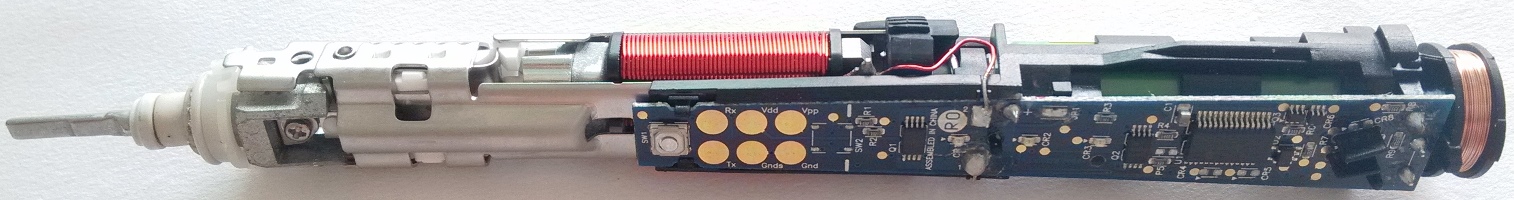

换个角度
http://img.mydigit.net/Mon_1504/88_1797515_3bc9a6823a89086.jpg?158

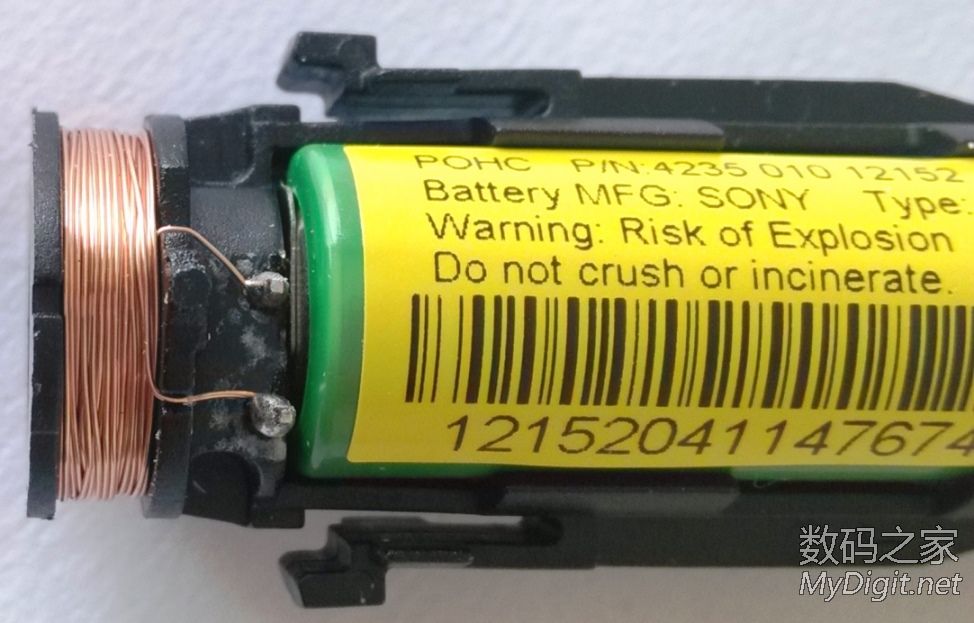

底部电池及感应充电线圈
http://img.mydigit.net/Mon_1504/88_1797515_bf4975684117f78.jpg?197



索尼锂电池
http://img.mydigit.net/Mon_1504/88_1797515_c4fd80d69823cea.jpg?220

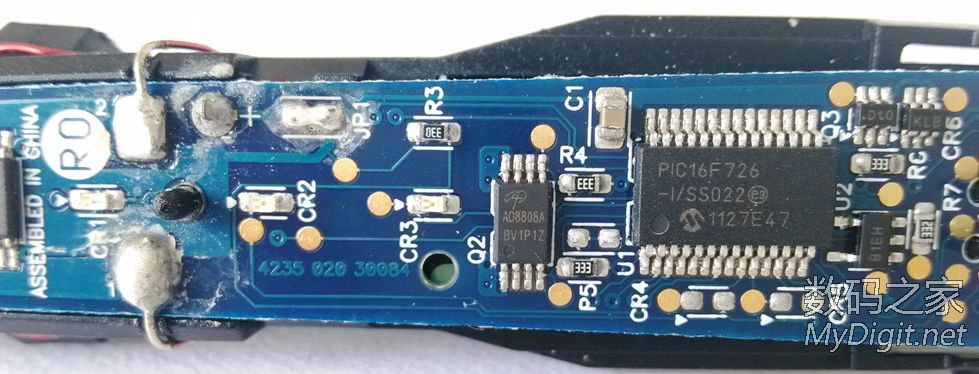

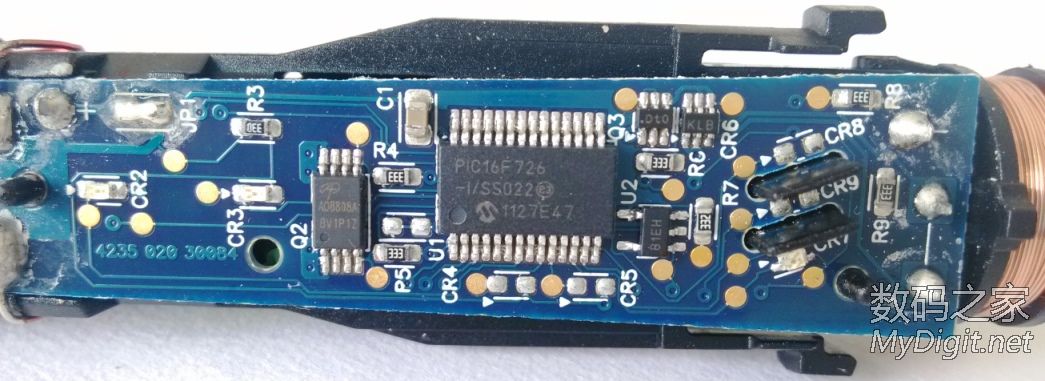

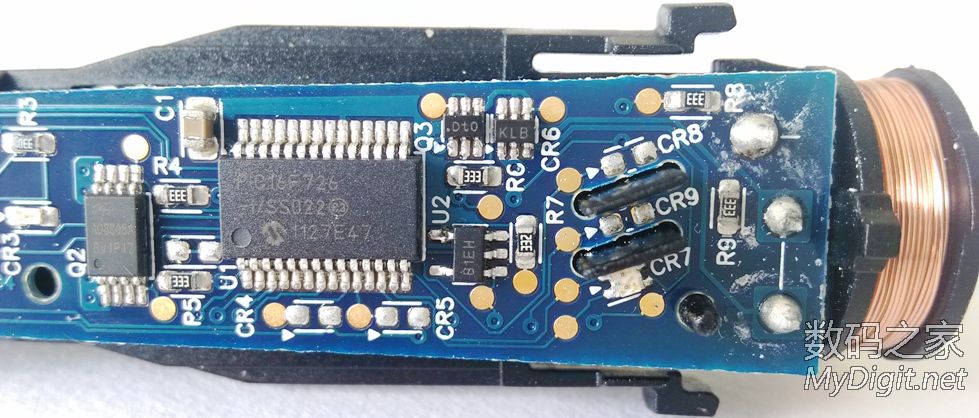

电路板主控芯片：PIC单片机驱动MOSFET
http://img.mydigit.net/Mon_1504/88_1797515_9c254c70ec5ee4c.jpg?199



http://img.mydigit.net/Mon_1504/88_1797515_7d96b5dd468dc64.jpg?250

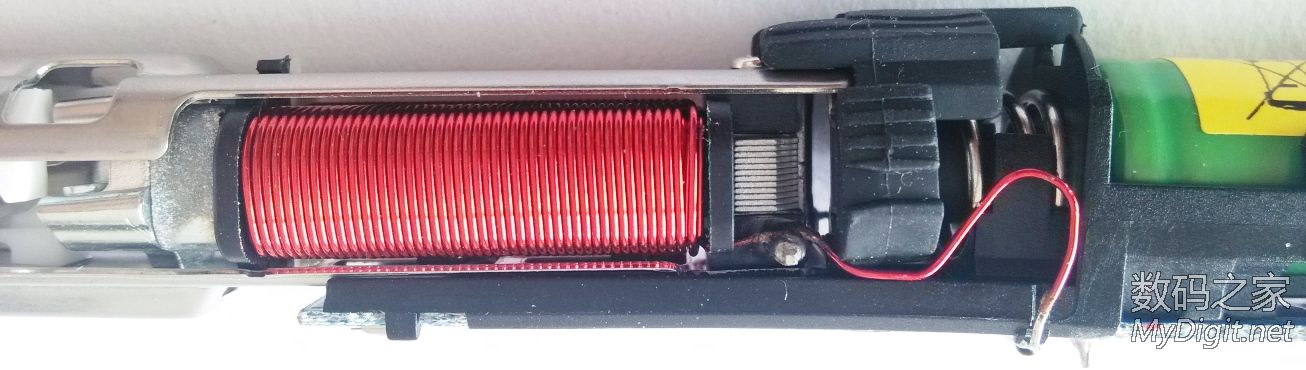

驱动线圈，中部弹簧处是减震橡胶
http://img.mydigit.net/Mon_1504/88_1797515_7789120749cfeb2.jpg?241

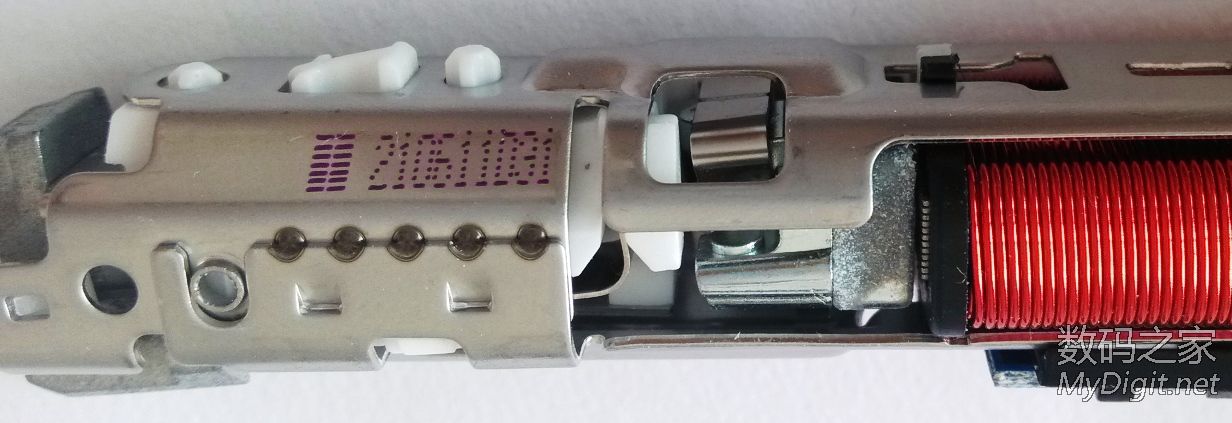

震动结构部分
http://img.mydigit.net/Mon_1504/88_1797515_bdfdabbd235cc7e.jpg?163

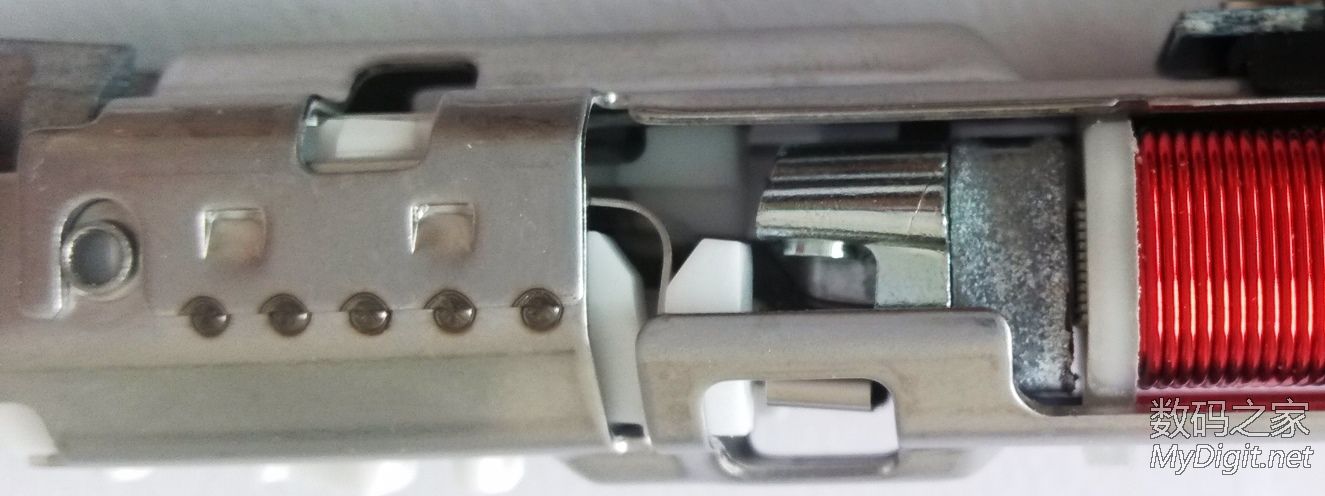

激光点焊
http://img.mydigit.net/Mon_1504/88_1797515_76a45dd2160aa37.jpg?222

高刚性
http://img.mydigit.net/Mon_1504/88_1797515_bdfdabbd235cc7e.jpg?163



http://img.mydigit.net/Mon_1504/88_1797515_73f5df2c734892a.jpg?239

• http://img.mydigit.net/Mon_1504/88_1797515_bb6065772fab013.jpg?216
• http://img.mydigit.net/Mon_1504/88_1797515_a856fc4e7fed4ac.jpg?179
• http://img.mydigit.net/Mon_1504/88_1797515_9ce90f2adf3d856.jpg?158
• http://img.mydigit.net/Mon_1504/88_1797515_15ff75886a8c6ca.jpg?163


  http://img.mydigit.net/Mon_1504/88_1797515_3ca8f6ce57624dd.jpg?222



  http://img.mydigit.net/Mon_1504/88_1797515_9127d1891e6612c.jpg?239



  http://img.mydigit.net/Mon_1504/88_1797515_c5528540be3f500.jpg?211



  http://img.mydigit.net/Mon_1504/88_1797515_7e069d8e8bedc66.jpg?259



  http://img.mydigit.net/Mon_1504/88_1797515_6122aff666763fc.jpg?228



  http://img.mydigit.net/Mon_1504/88_1797515_3c84a7af9d81212.jpg?243

  现在有一个问题：铁芯电感线圈感量相当大，高频驱动时会产生很高的反感电动势，那么里面这种低压电路设计的驱动MOSFET及IC如何做到耐高压呢？
