DIY的乐趣。因为手头没有微距镜头，接插件 线材这些东西太小，普通镜头
无用武之地了，所以只能依赖4S全程拍摄，图片比较渣，但是每个步骤应
该多能看清楚，还请大家原谅！
===================分割线====================
1，工具：普通电烙铁一把
2， 材料：焊锡丝若干（以制作一根线材估算，大概15CM就够用了）
涉及的工具非常少，所以不需要投入太多，一把烙铁10块钱搞定，剪刀家家多有*/-19不用为工具投入发愁。

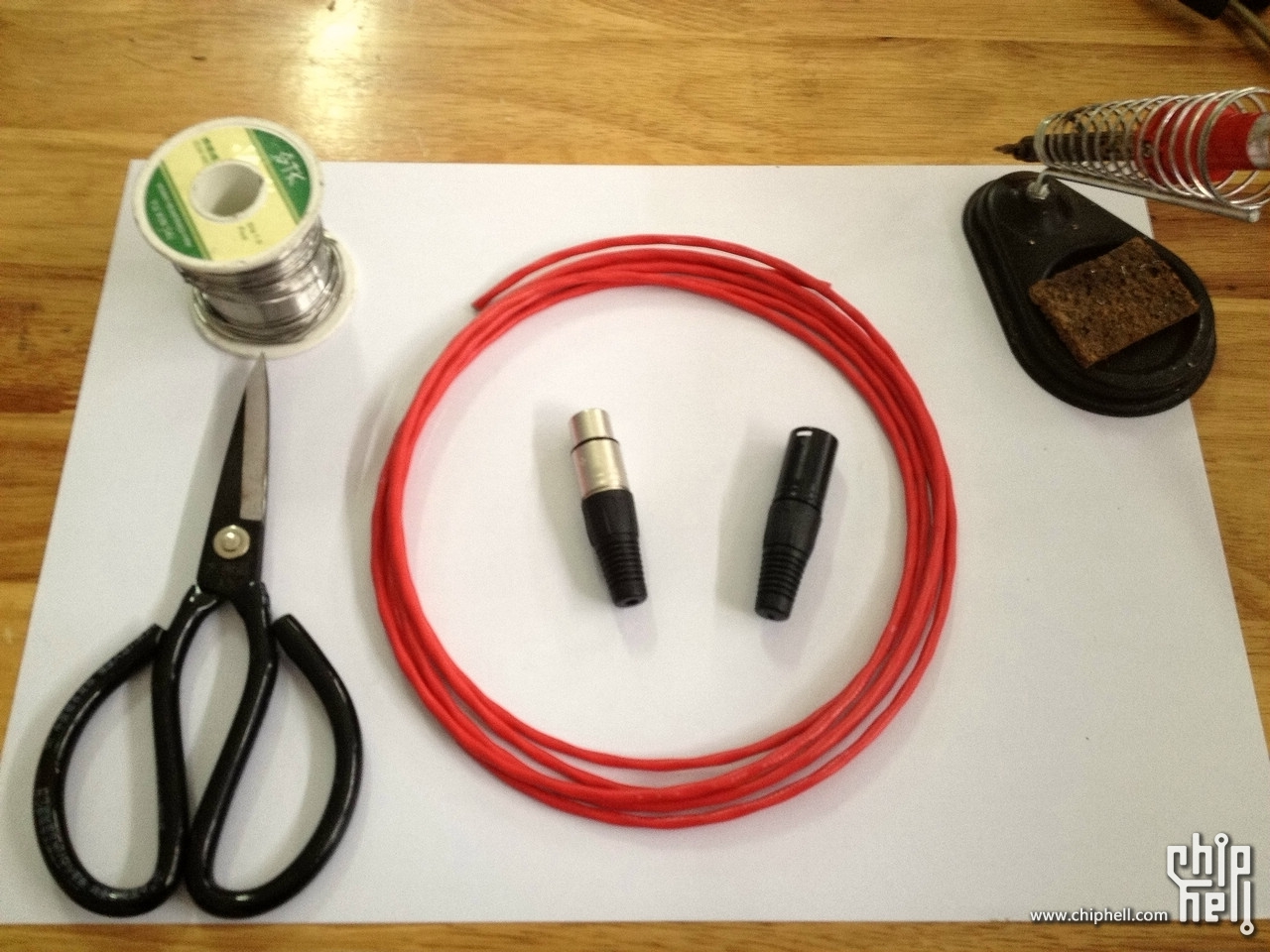

接下来我们开始制作工具材料一览
http://www.chiphell.com/data/attachment/forum/201204/24/1840267w6ehysh307j39zu.jpg

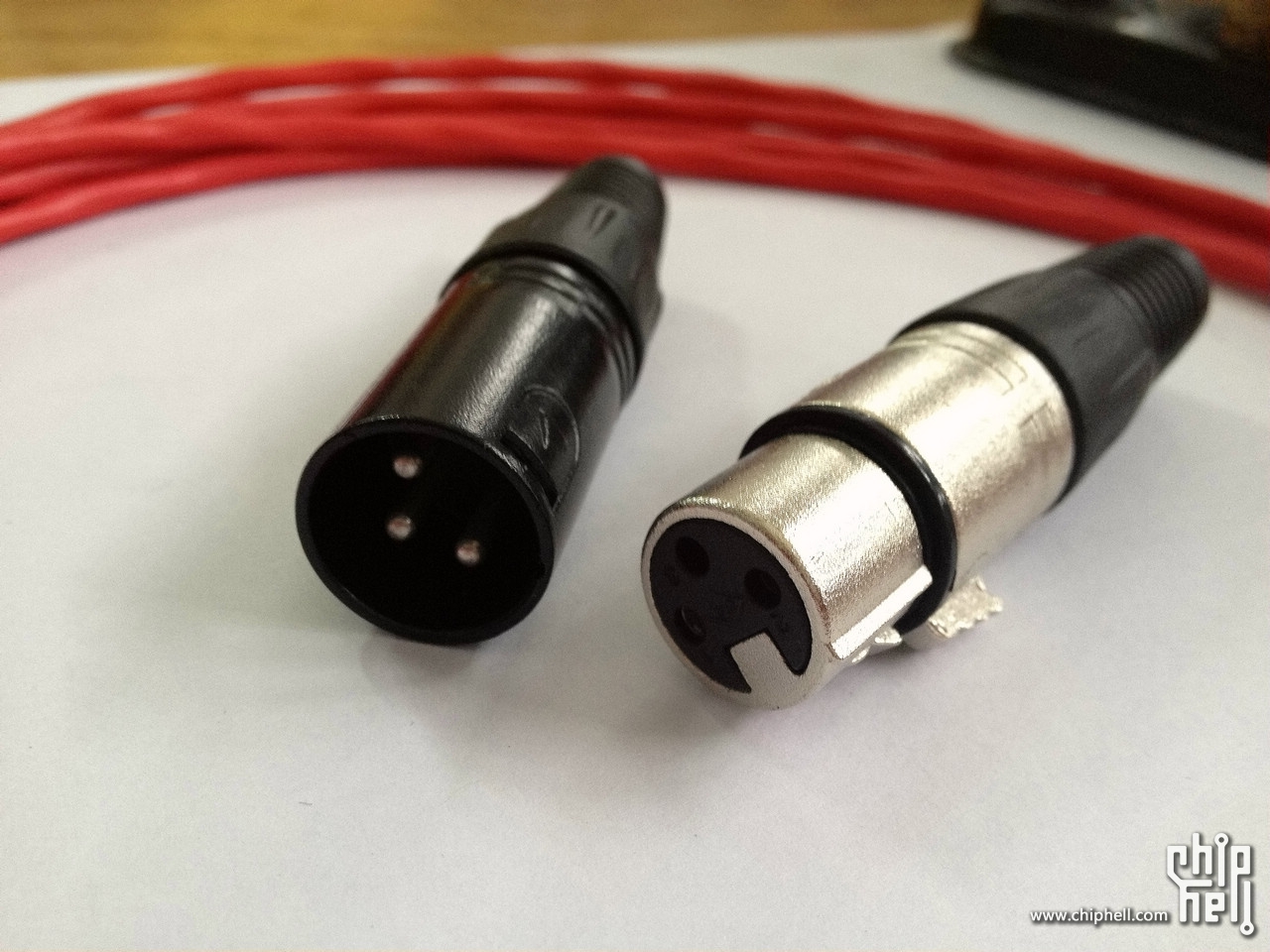

公母卡农头各一个，找不到全黑的母卡农，所以就将就一下吧！
http://www.chiphell.com/data/attachment/forum/201204/24/184028td6crhoaiuoosfts.jpg

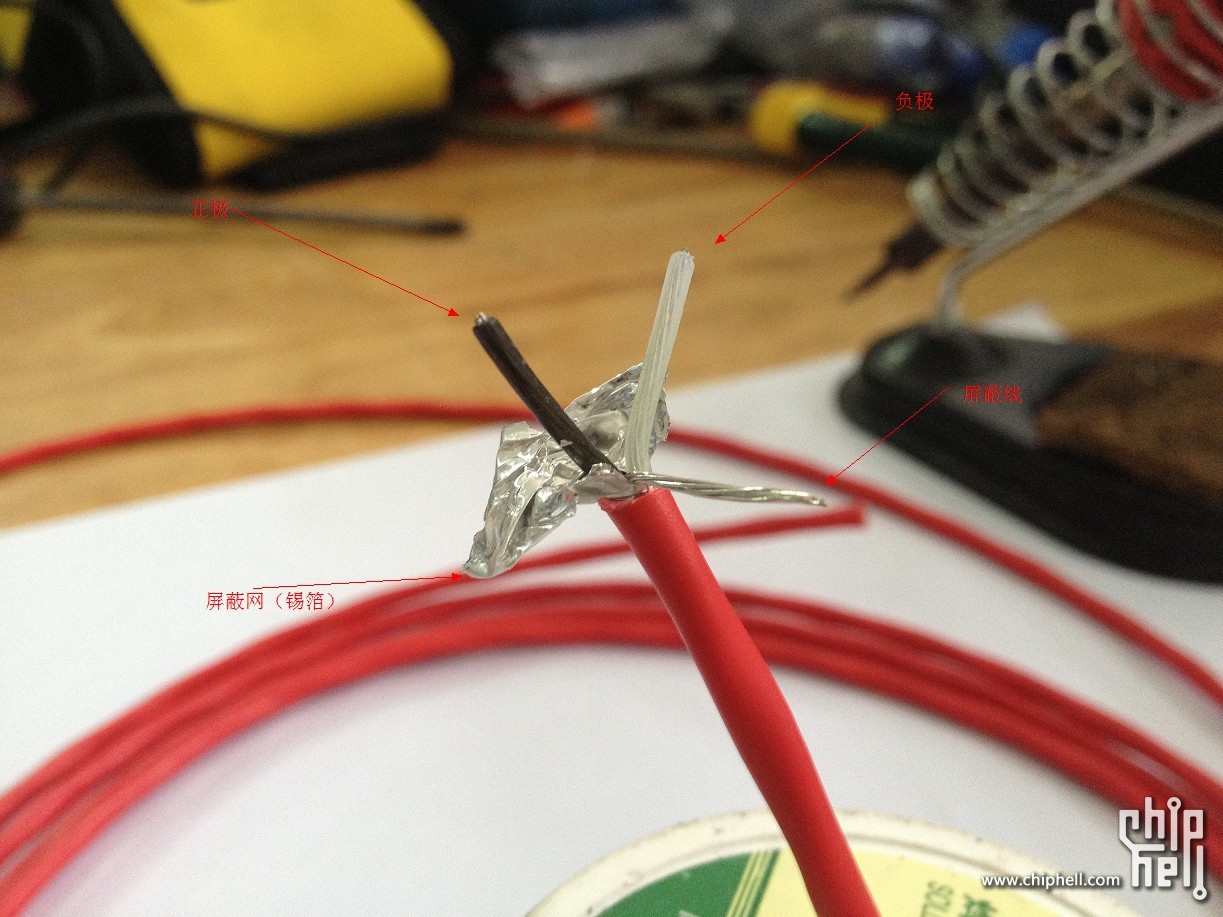

OFC无氧铜双芯音频线
http://www.chiphell.com/data/attachment/forum/201204/24/184030sy8xxozpbzssabms.jpg
下图的白色小箭头是音频信号的走向，请按线材指示操作。
(母头输出>>>公头输入）懂？
http://www.chiphell.com/data/attachment/forum/201204/24/184031bh0fi8fq08p0isp0.jpg

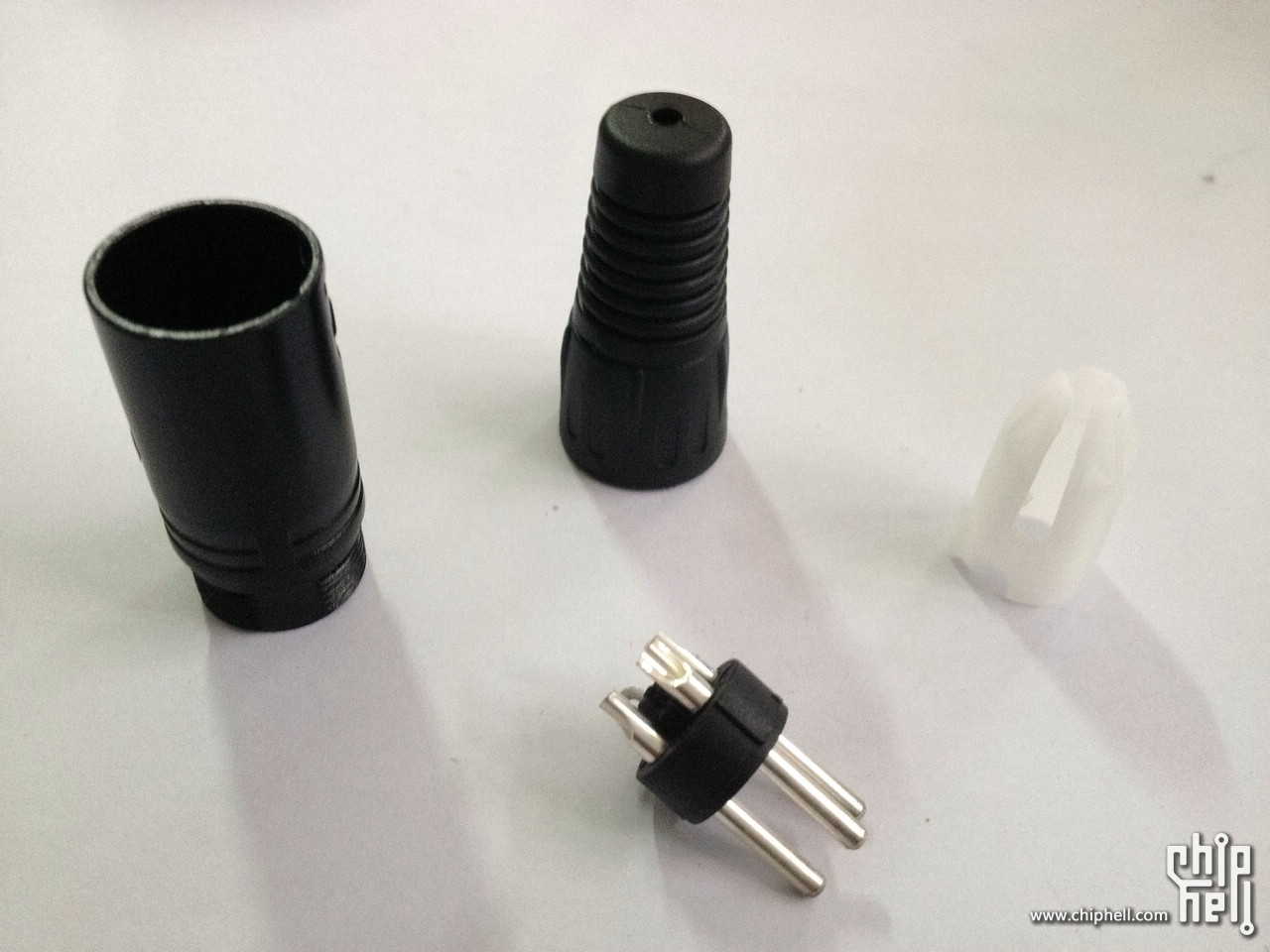

公卡侬分解开来的组件，管体 尾套 线卡 公卡农芯
http://www.chiphell.com/data/attachment/forum/201204/24/184032hddpux0wauh00xxh.jpg

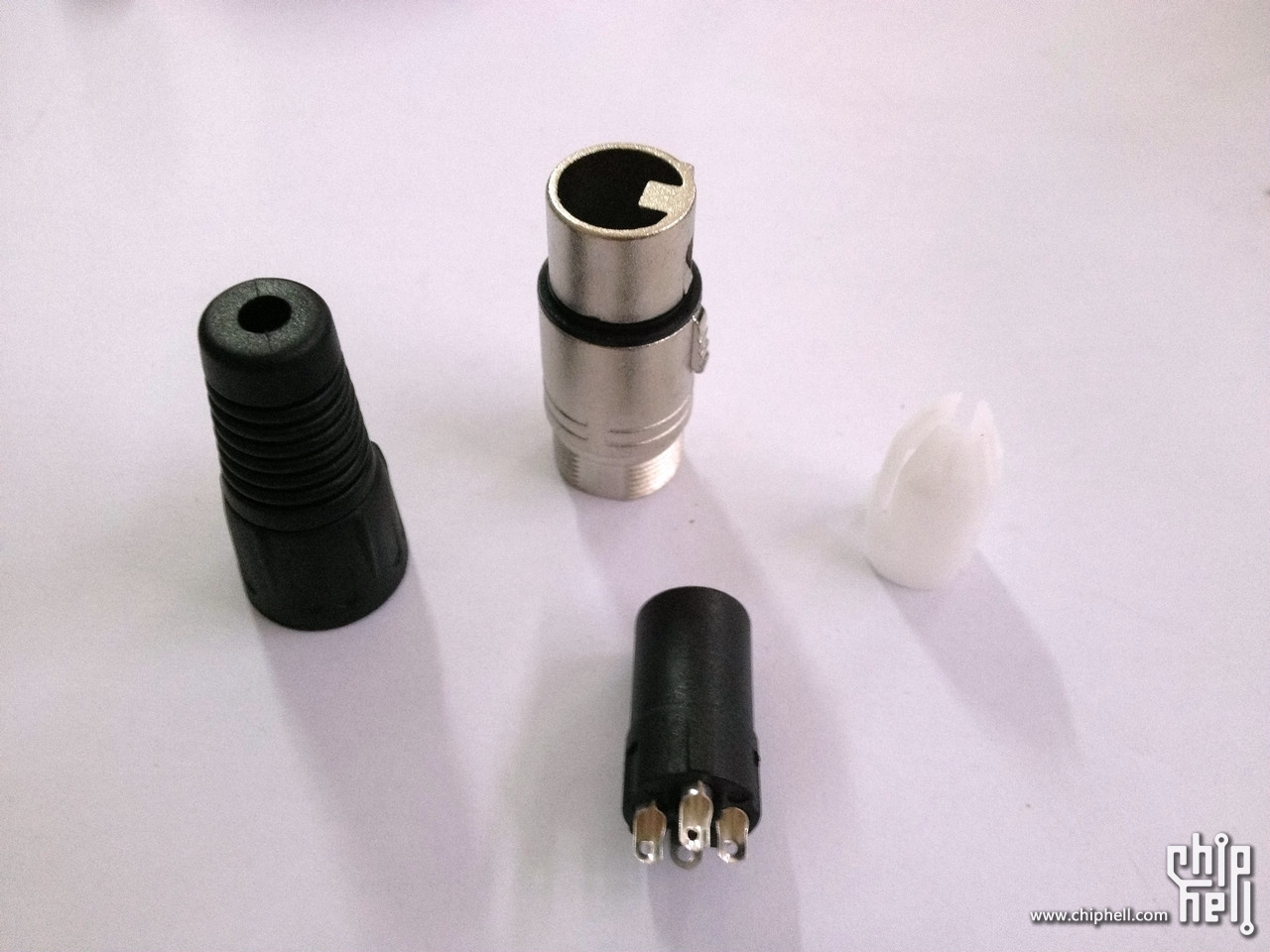

母卡侬分解开来的组件，管体 尾套 线卡 母卡农芯
http://www.chiphell.com/data/attachment/forum/201204/24/184033ttm19yfxwyxtxx11.jpg
务必记住开始做的时候尾套一定要先上，头子焊好后发现没装的话，会很痛苦，白色线卡一般多可以掰开，后装也没关系。
http://www.chiphell.com/data/attachment/forum/201204/24/1840351yd15187tlkd0075.jpg

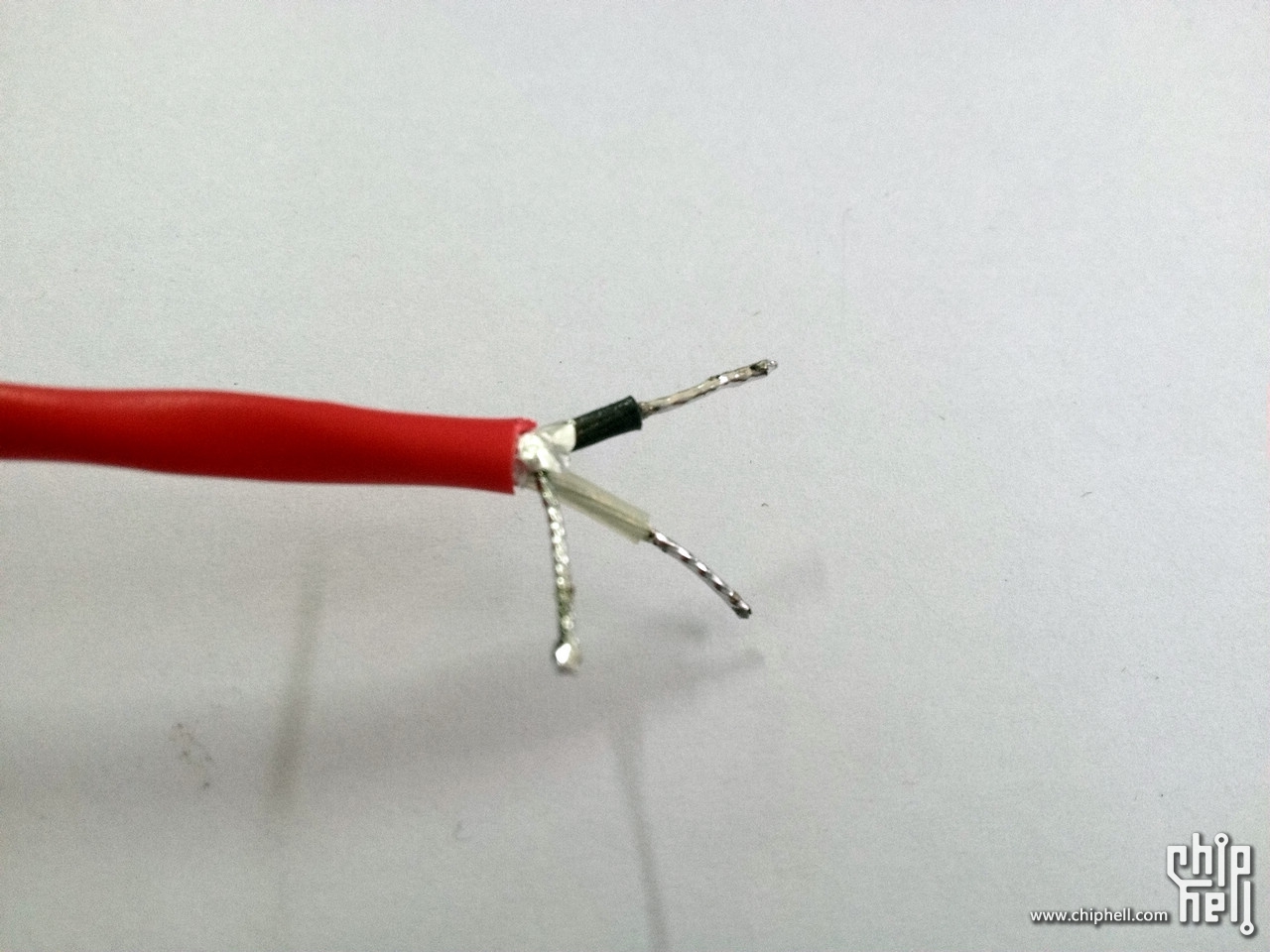

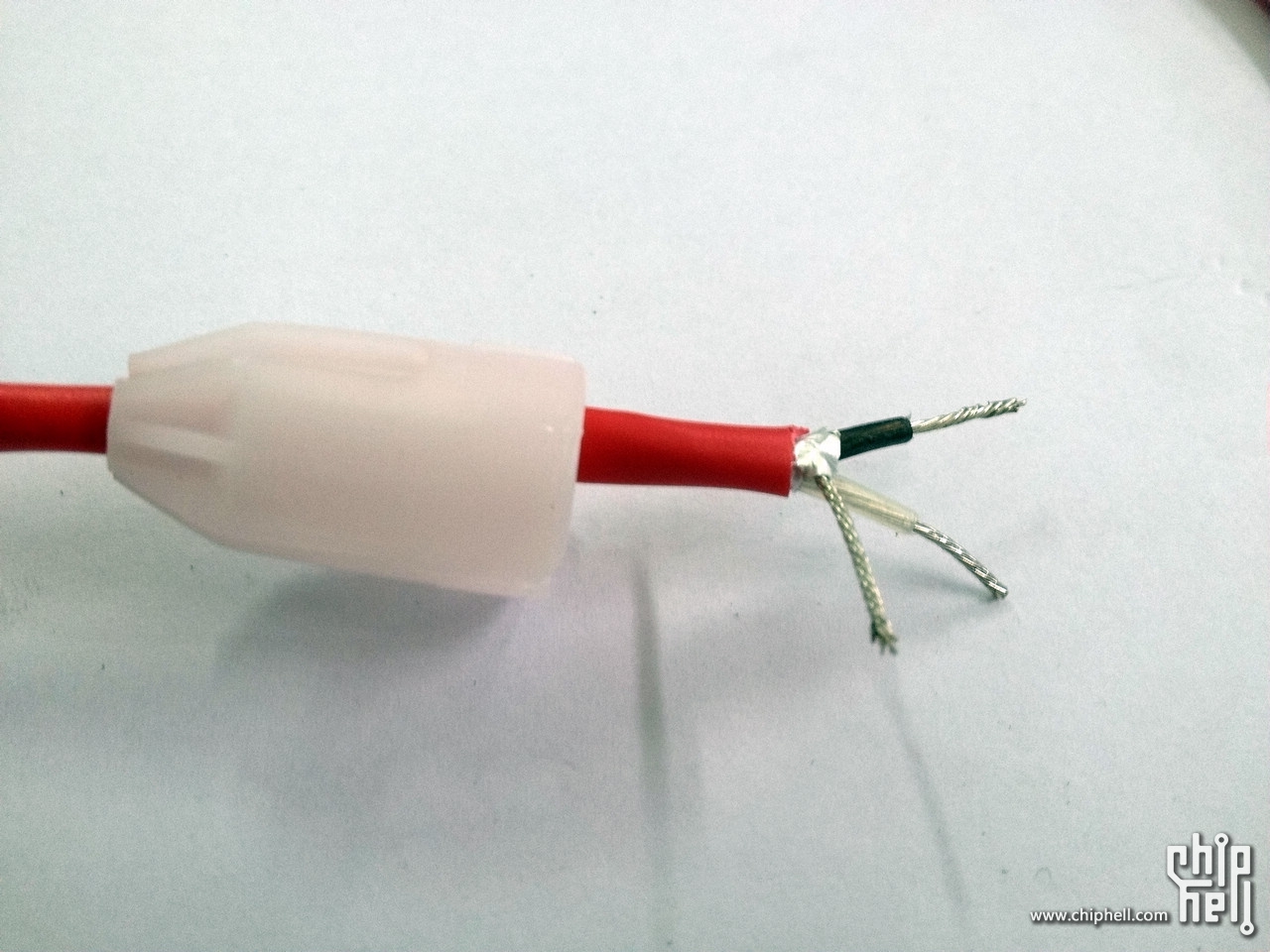

线材不需要剥太长，我个人习惯是护套剥掉2cm，正负极剥掉0.5cm，余下的1.5cm足够焊接了。把每股线材多拧紧，然后上锡。
http://www.chiphell.com/data/attachment/forum/201204/24/184036uq3u98cqpgdqz98c.jpg

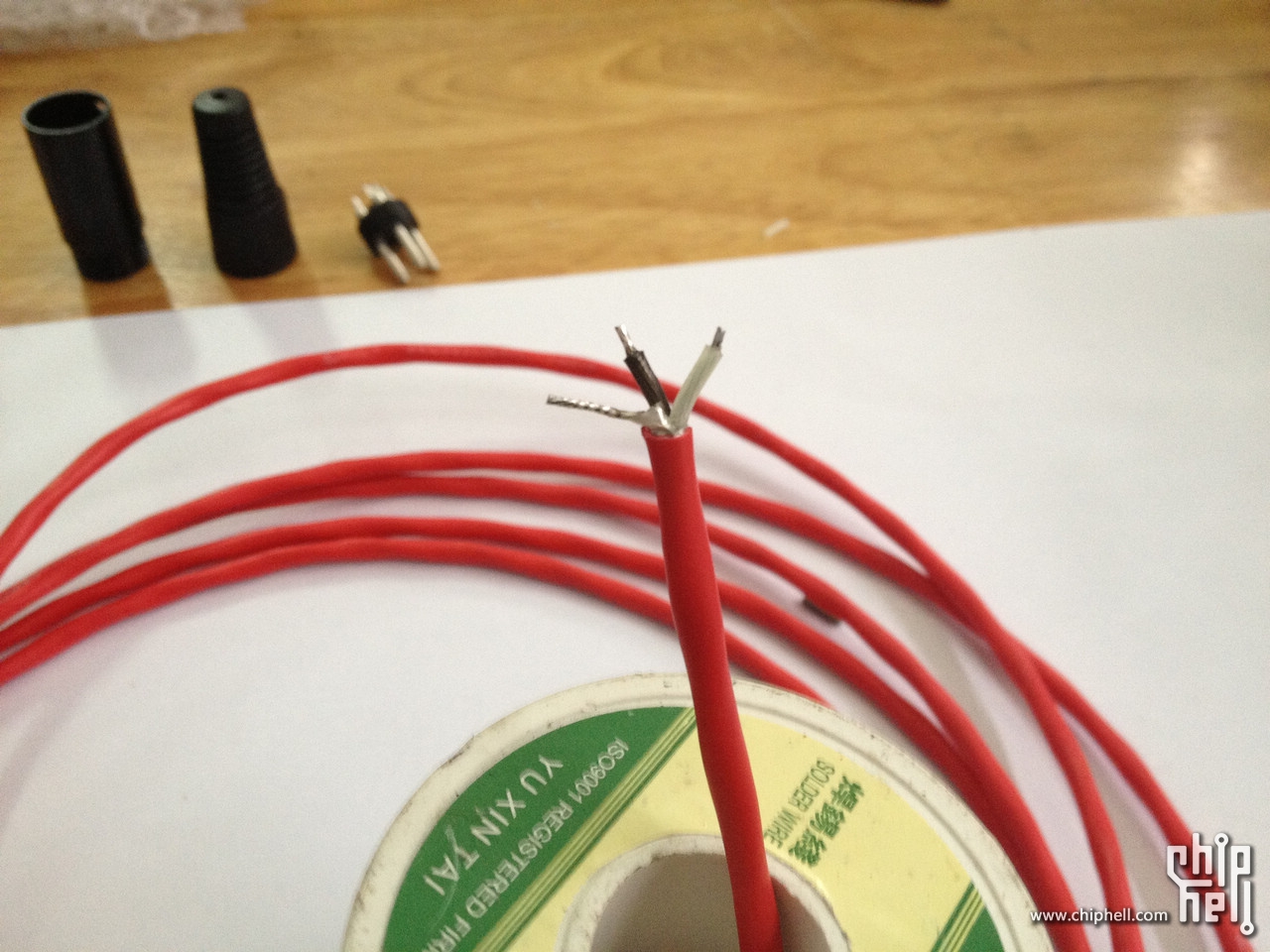

裁掉多余部分
http://www.chiphell.com/data/attachment/forum/201204/24/184038gt3513mmlqz6rzhl.jpg
接下来看公卡侬芯，如图所示
http://www.chiphell.com/data/attachment/forum/201204/24/184040sr5yhk77vvv79h7k.jpg
上锡尽量饱满一点，但不要过多
http://www.chiphell.com/data/attachment/forum/201204/24/184042s8reptxzrll5gnpr.jpg

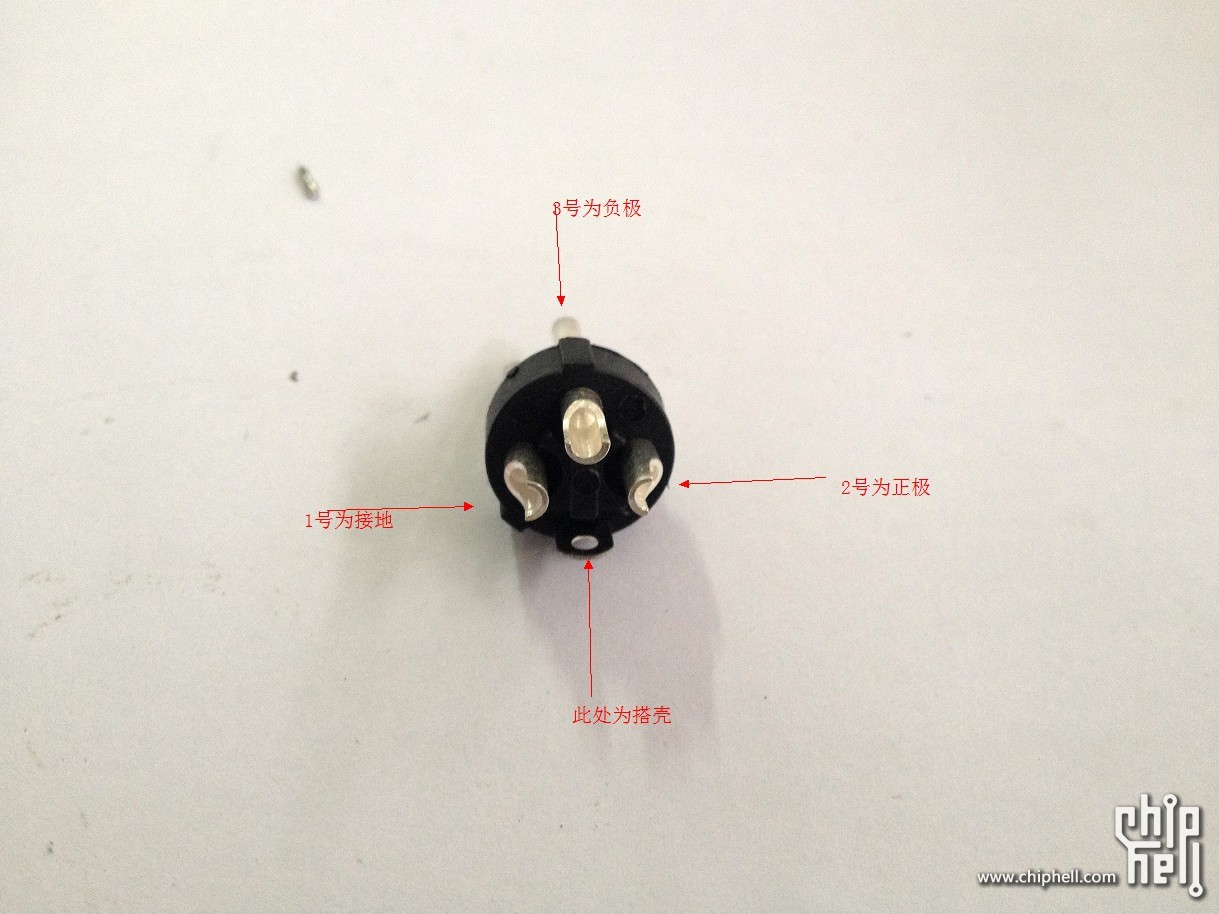

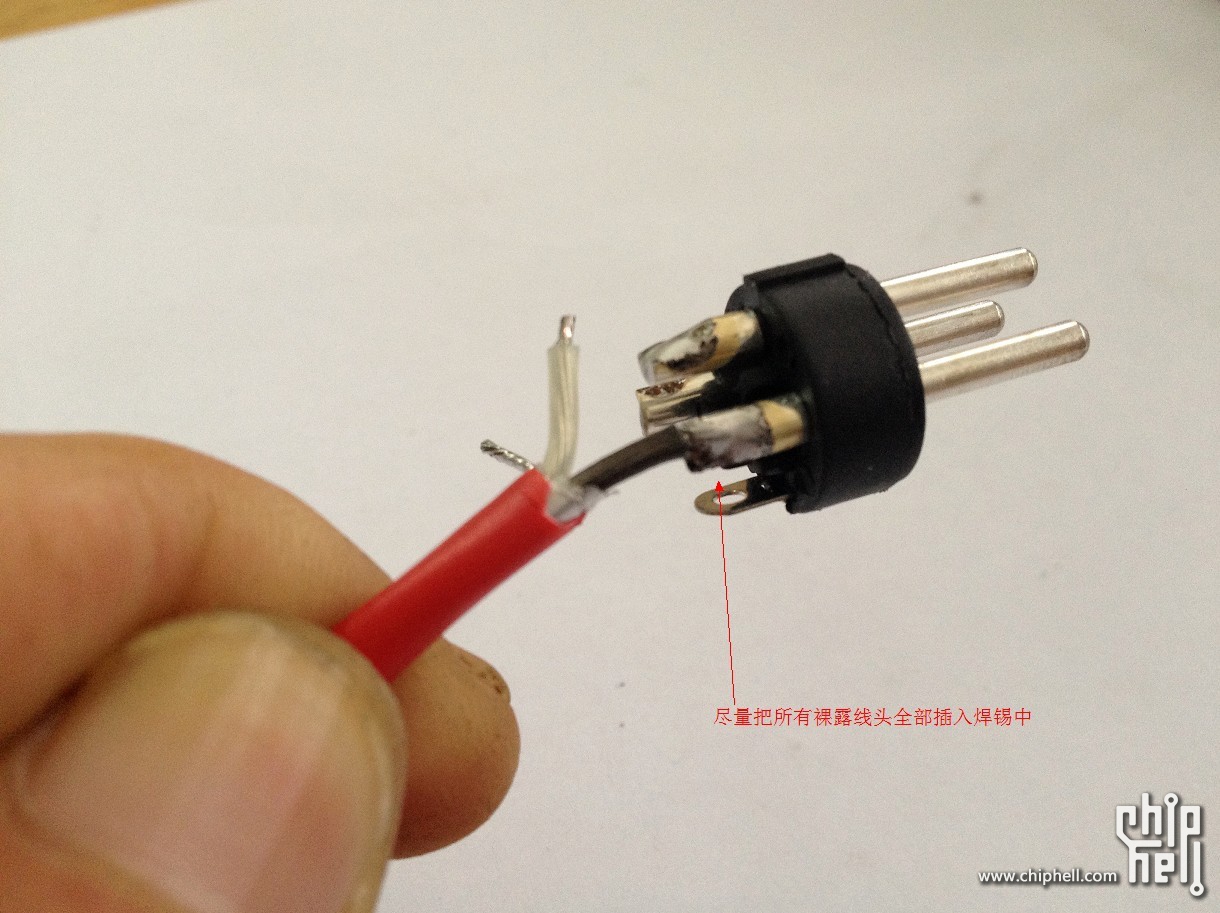

焊接卡农头的口诀务必记住：2正
http://www.chiphell.com/data/attachment/forum/201204/24/184045da7rdi7hrha79hd7.jpg

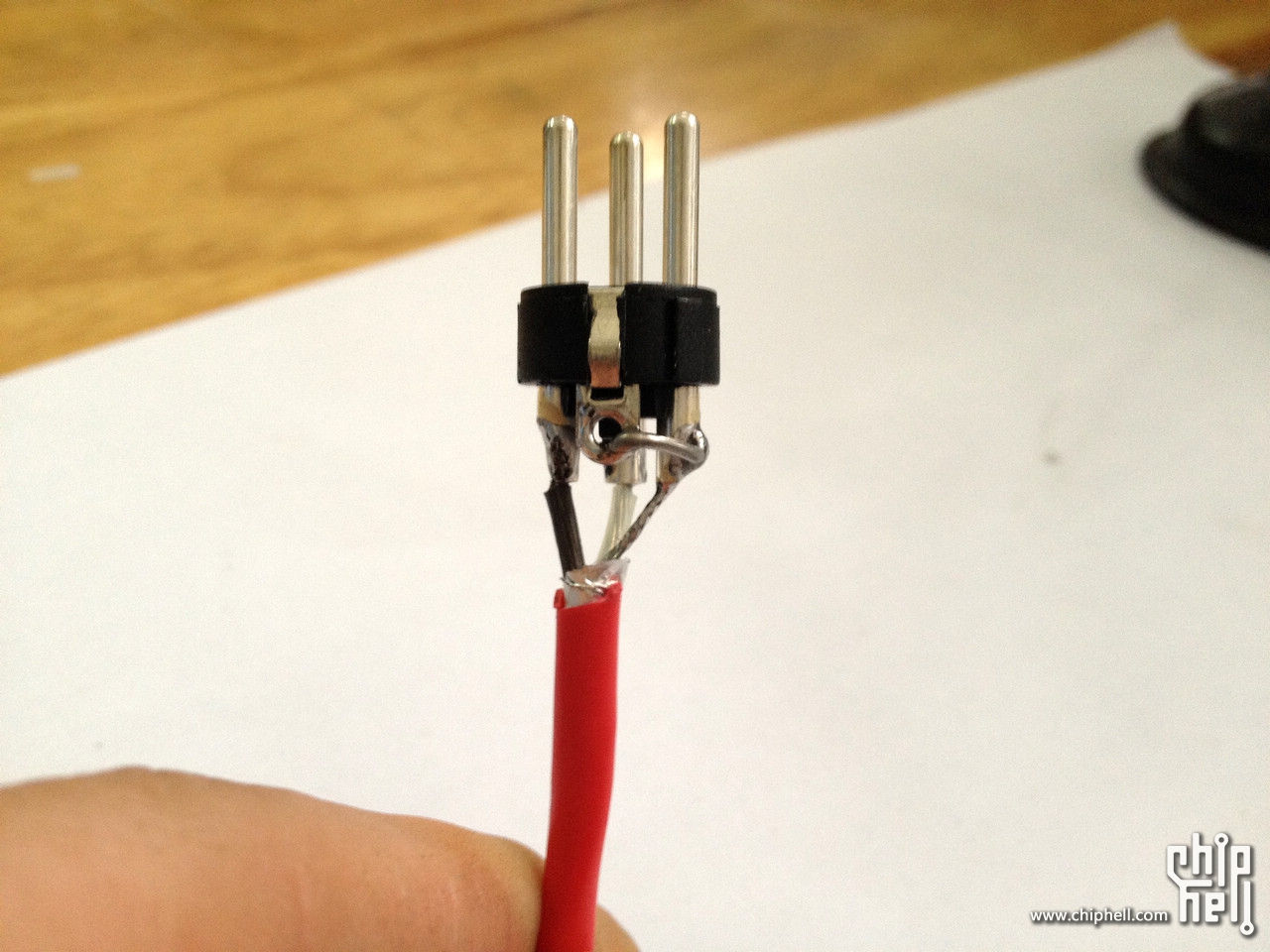

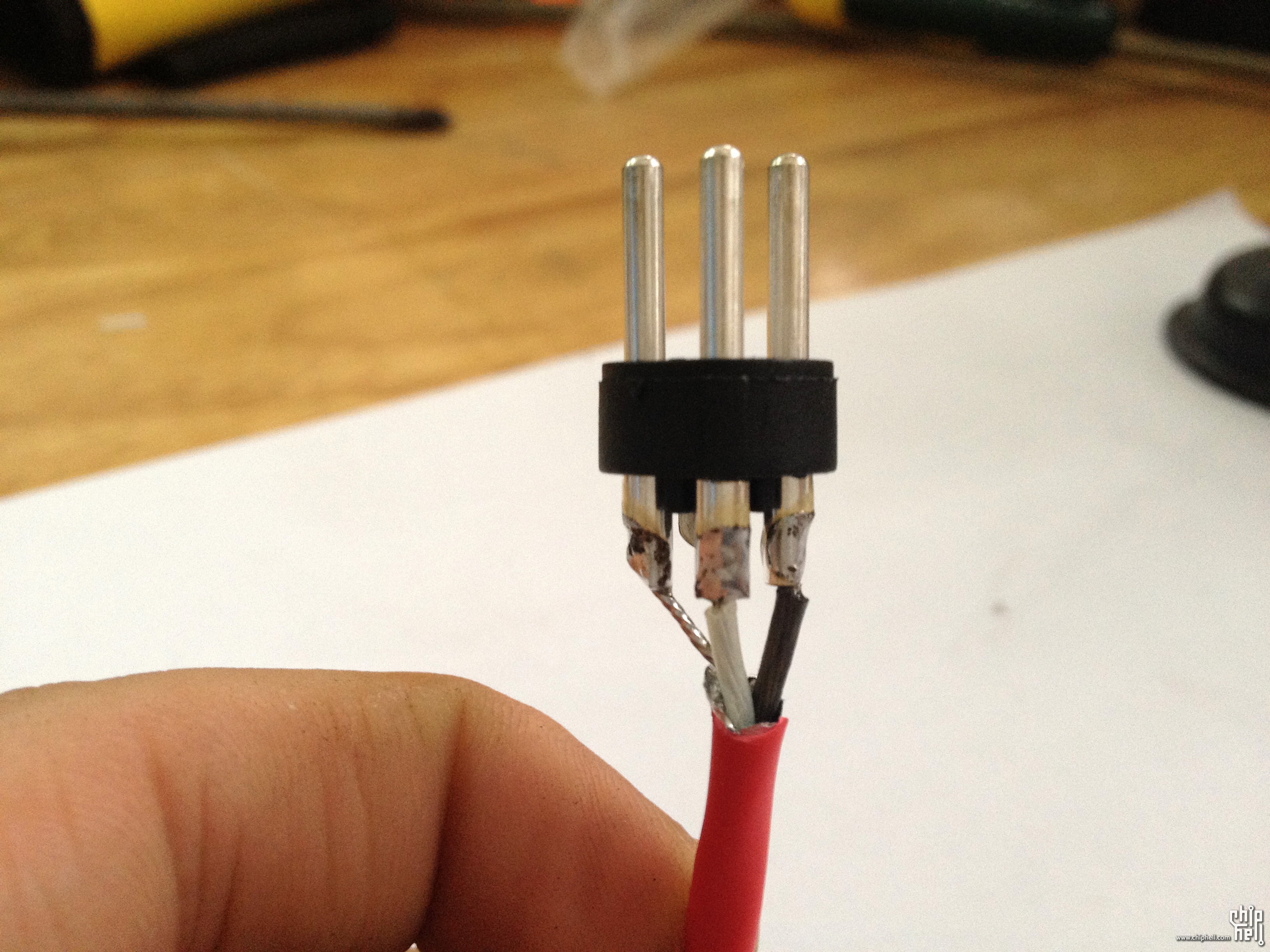

3根线焊接完的样子。
http://www.chiphell.com/data/attachment/forum/201204/24/18544895xptz9p9txwi994.jpg
还有一个步骤，把3号接地桩头和搭壳片连接起来，获取更好的屏蔽效果
http://www.chiphell.com/data/attachment/forum/201204/24/184046kaegxr91blbq81ge.jpg

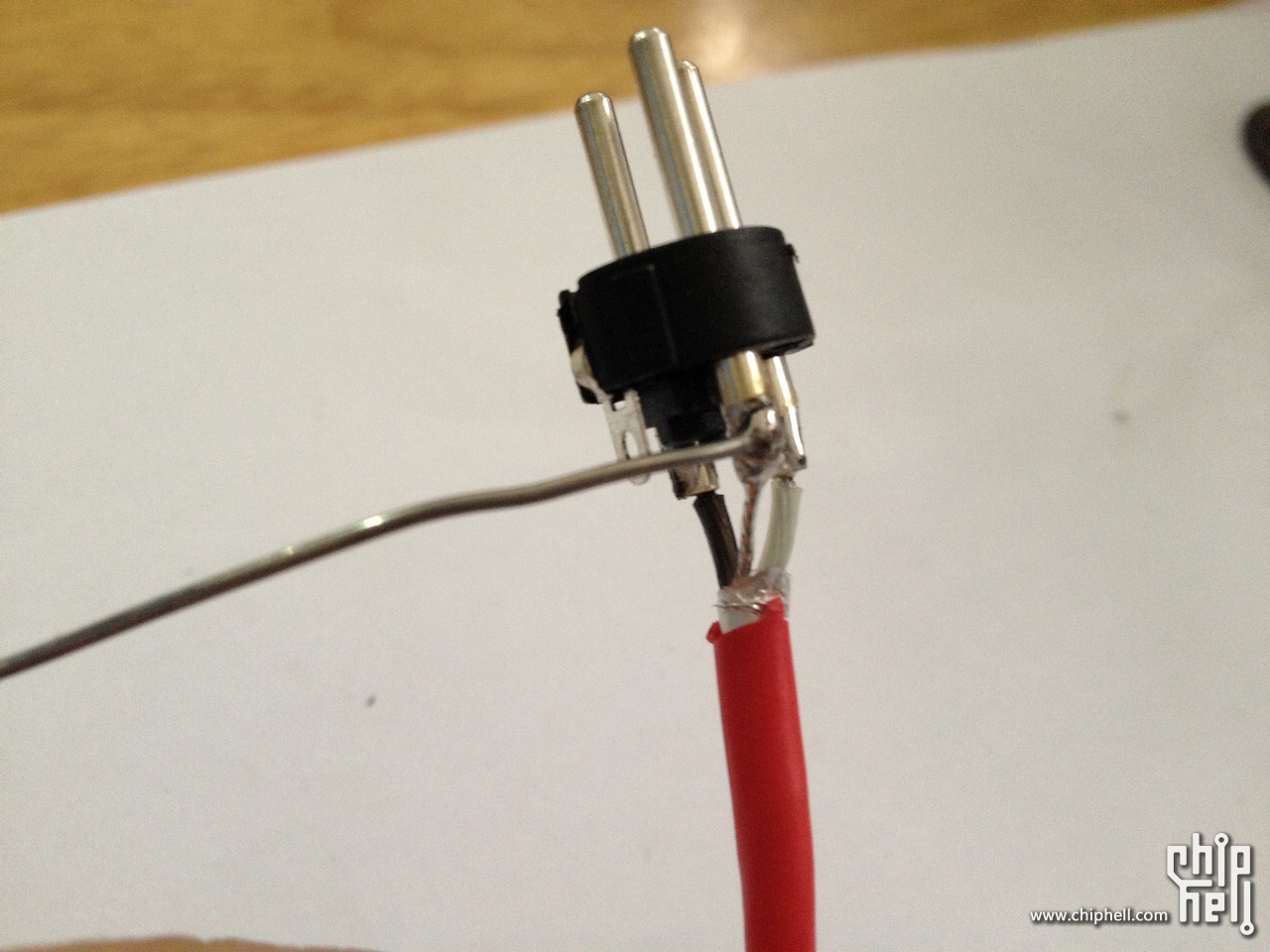

我这里采用了用焊锡丝连接的方法，不太好掌握，大家可以用铜丝代替

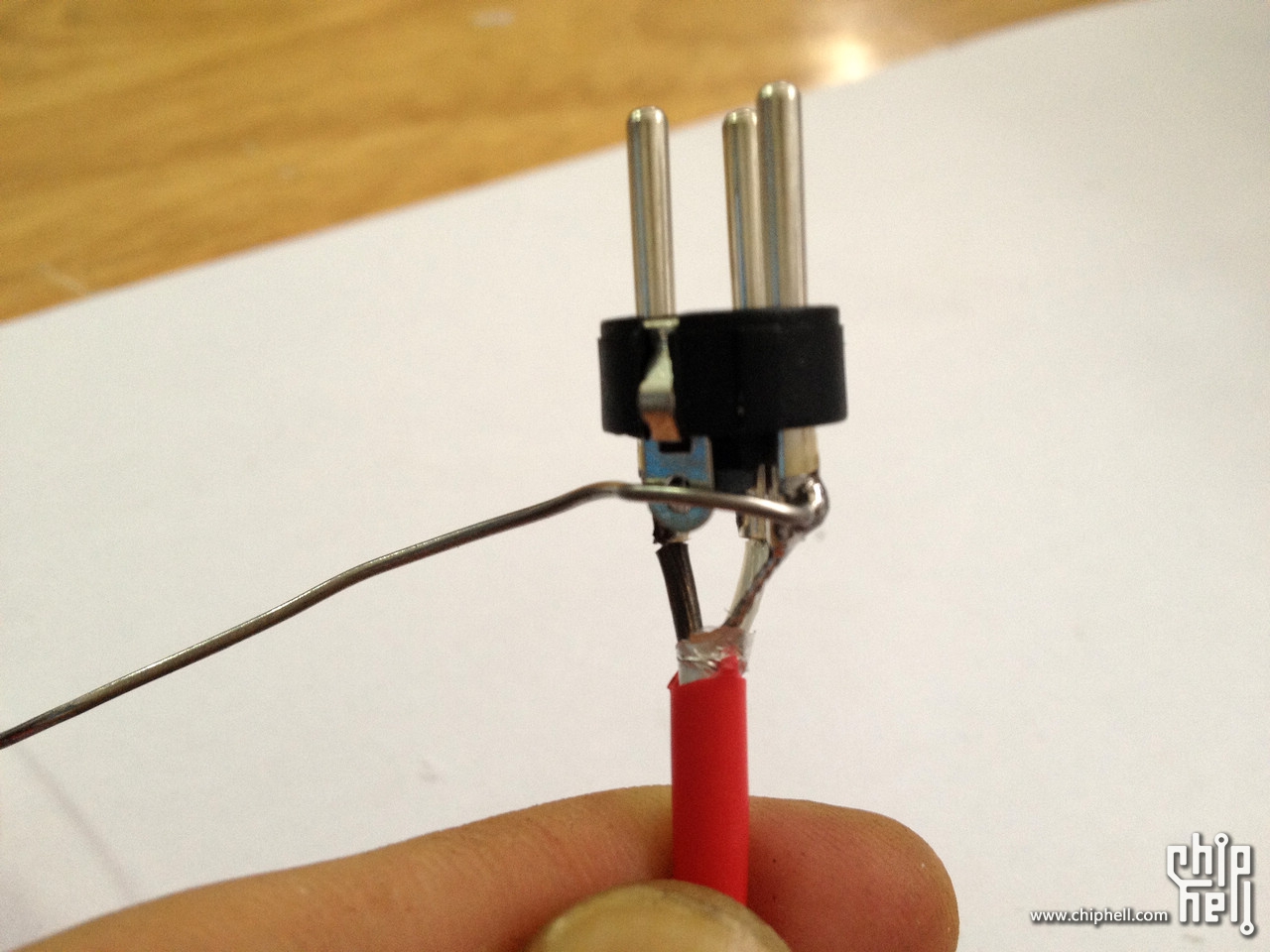

http://www.chiphell.com/data/attachment/forum/201204/24/1840481i3gg2g8g582lhqi.jpg
用烙铁轻轻点一下搭壳片上方的焊锡丝，时间一定要短
http://www.chiphell.com/data/attachment/forum/201204/24/184049f3dihi39v9ircid9.jpg

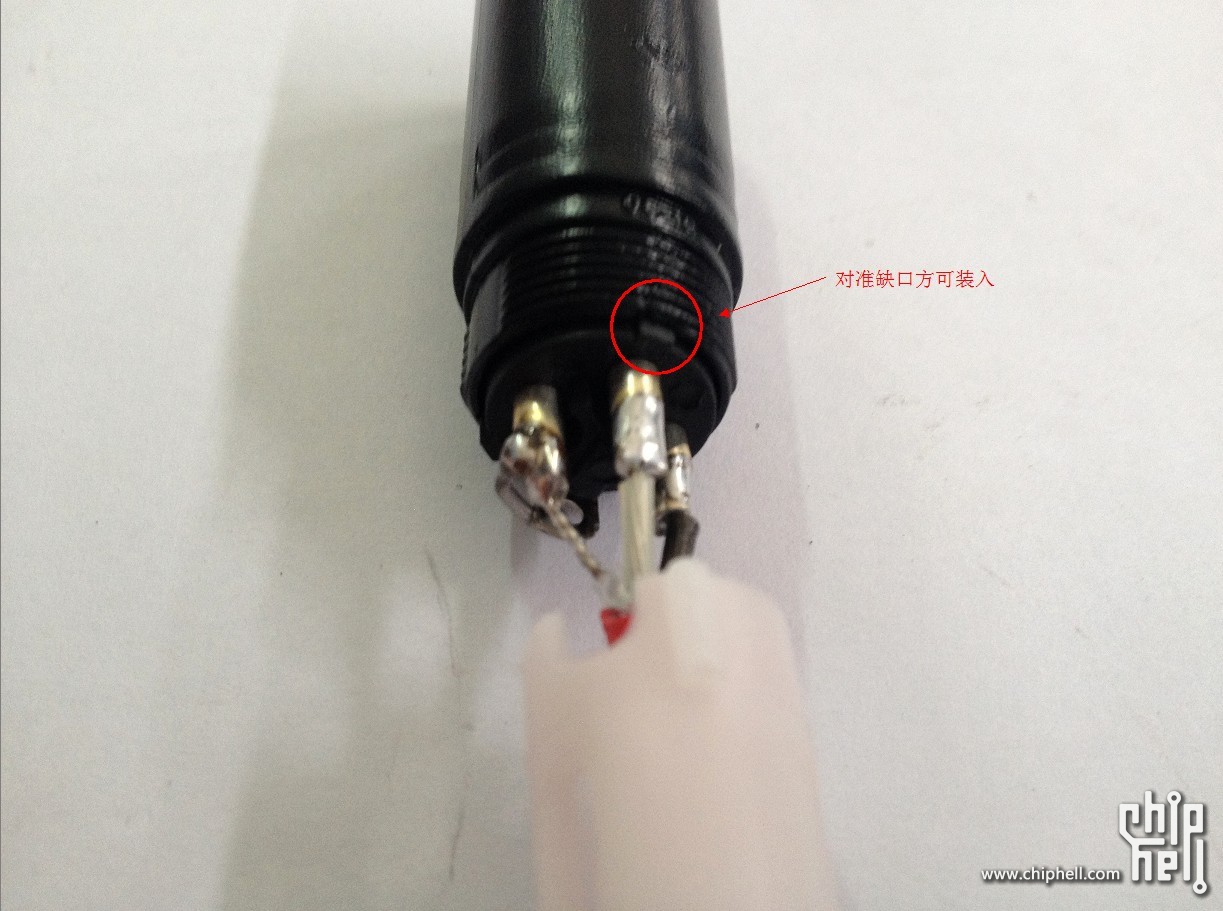

装入管体前需要对准凹凸缺口，不要硬塞基友们
http://www.chiphell.com/data/attachment/forum/201204/24/18405036by7fw9313jqy1j.jpg

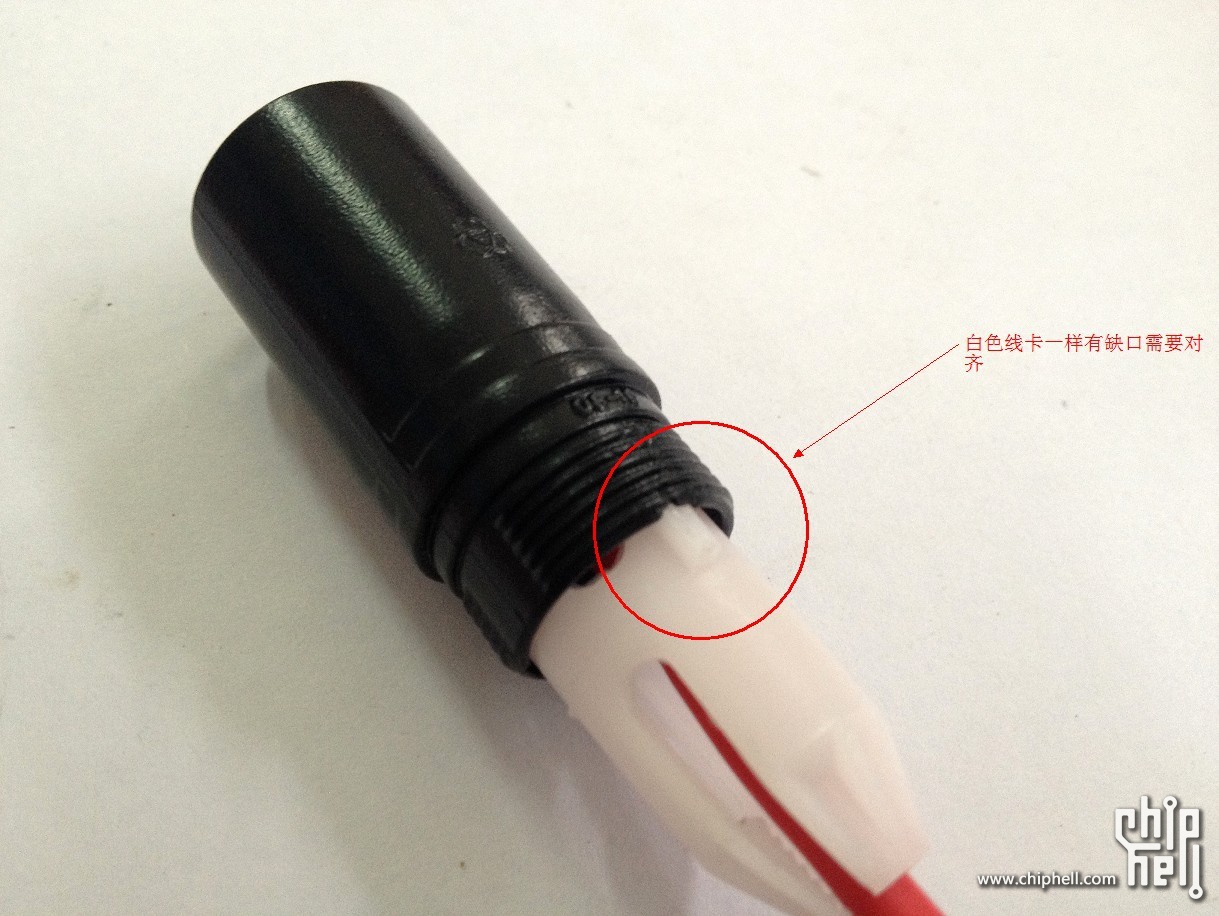

白色线卡一样需要对准
http://www.chiphell.com/data/attachment/forum/201204/24/184052q82g0gczg0w281a7.jpg

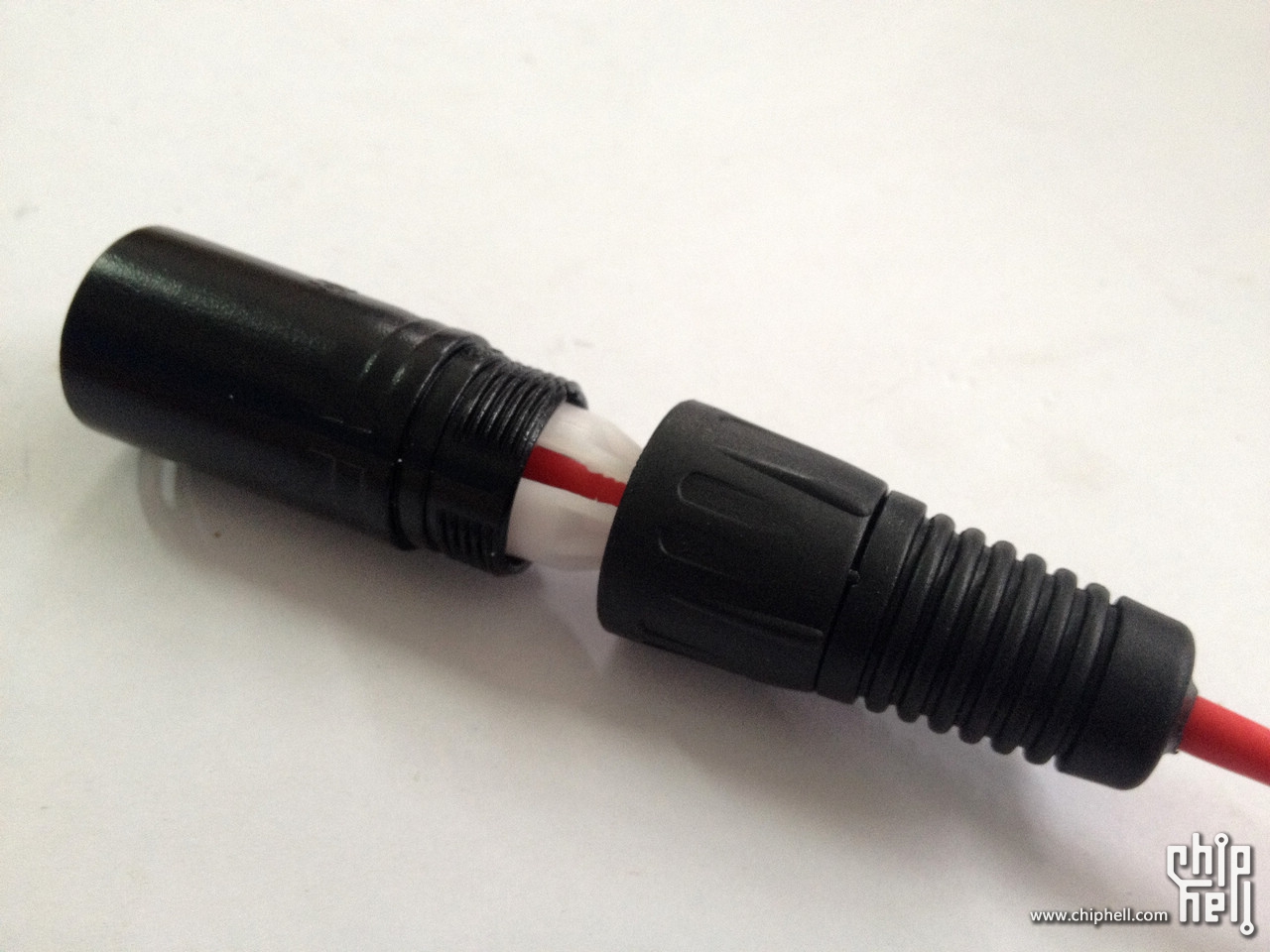

塞进去，把尾套套上，如果第一步不上尾套的话，看到这里，你们懂吗？
http://www.chiphell.com/data/attachment/forum/201204/24/184054kio4hogim44f4uif.jpg

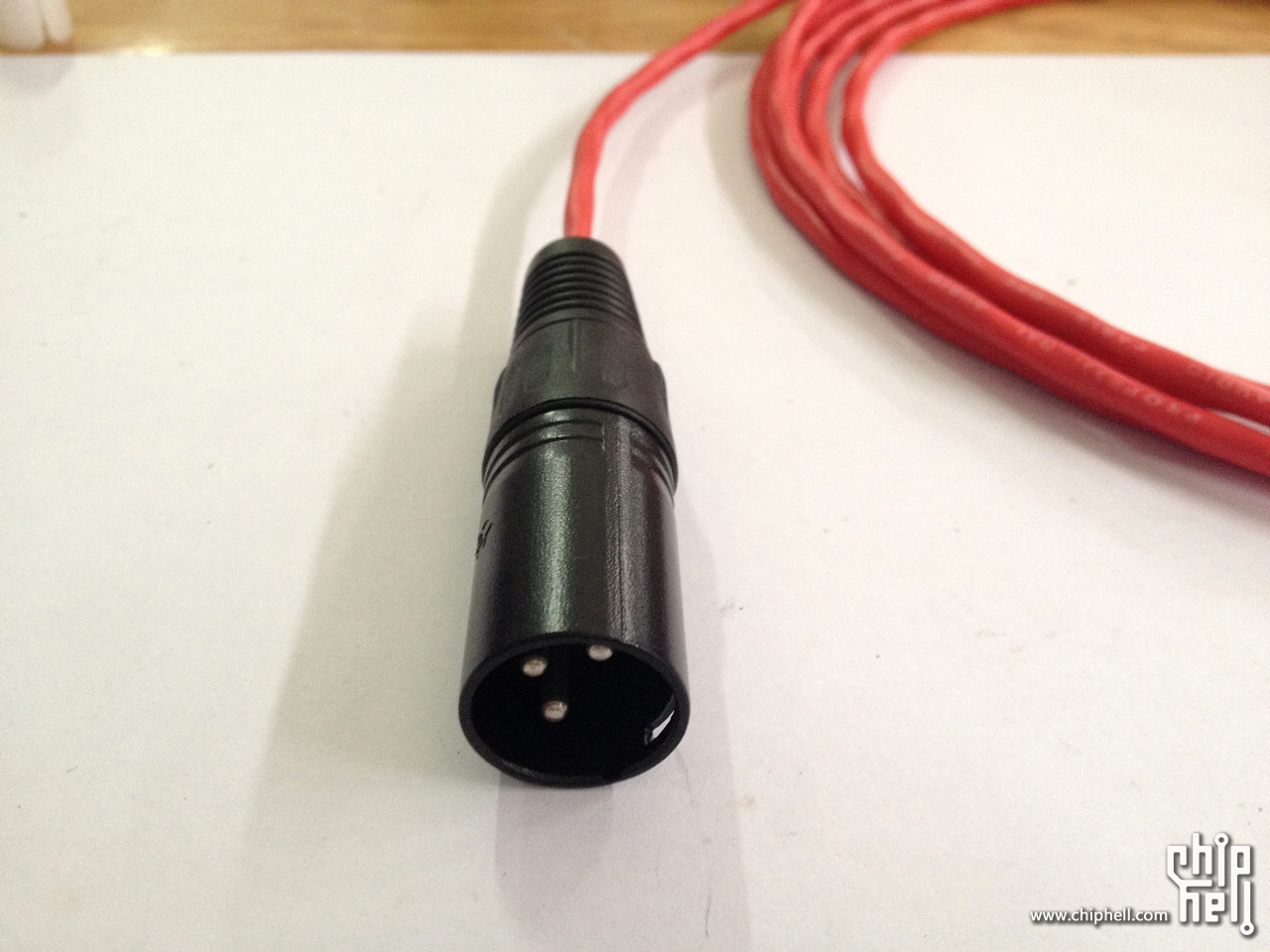

公头就制作完成了。
http://www.chiphell.com/data/attachment/forum/201204/24/1840565u9g0p4yseae4hy9.jpg
=================公母分割====================
第一步一样先上尾套，切记切记
http://www.chiphell.com/data/attachment/forum/201204/24/184057n8zubszqr6gqqnqq.jpg

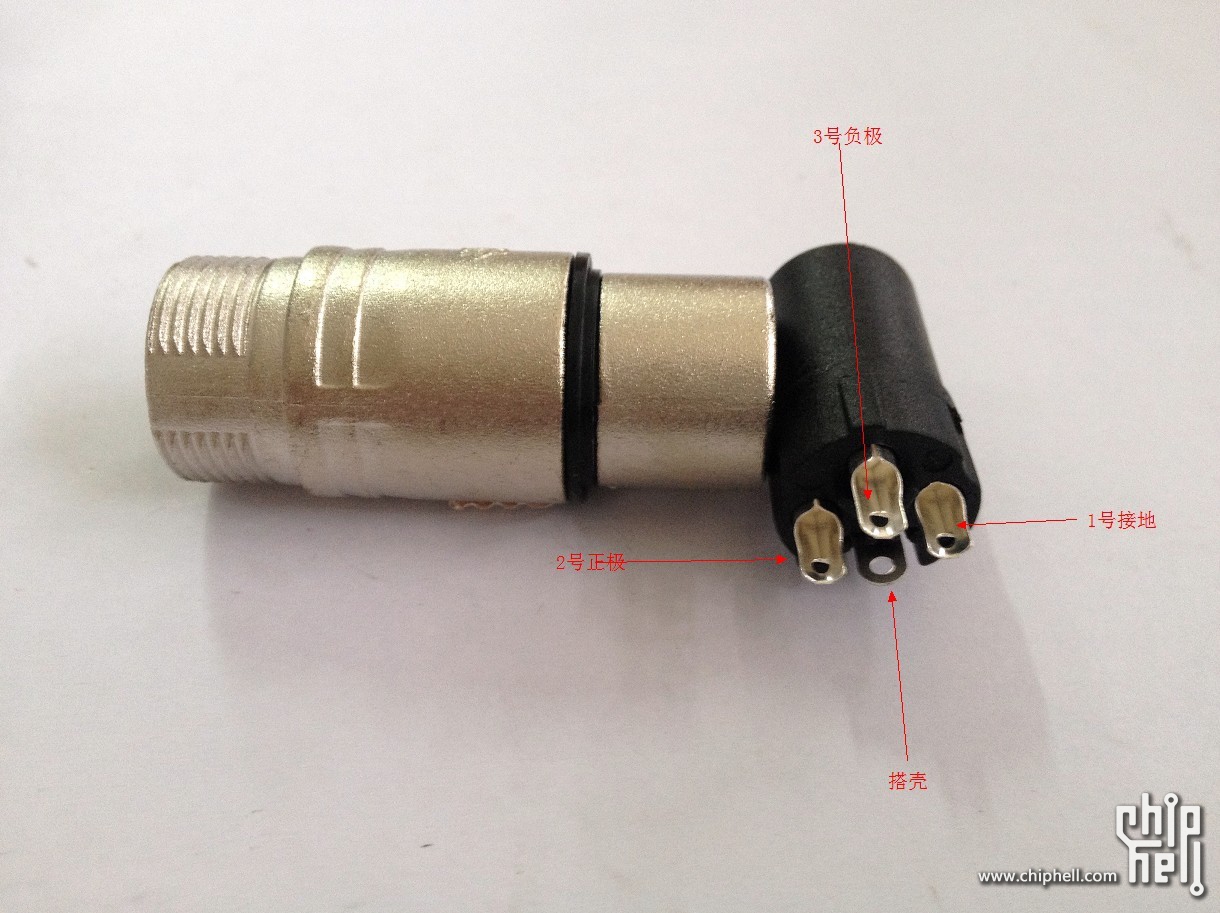

母头的接线柱刚好和公的相反，接线柱旁边多有标，一定要看清楚。
http://www.chiphell.com/data/attachment/forum/201204/24/1840591mo5hobd5u75ic5b.jpg
上锡

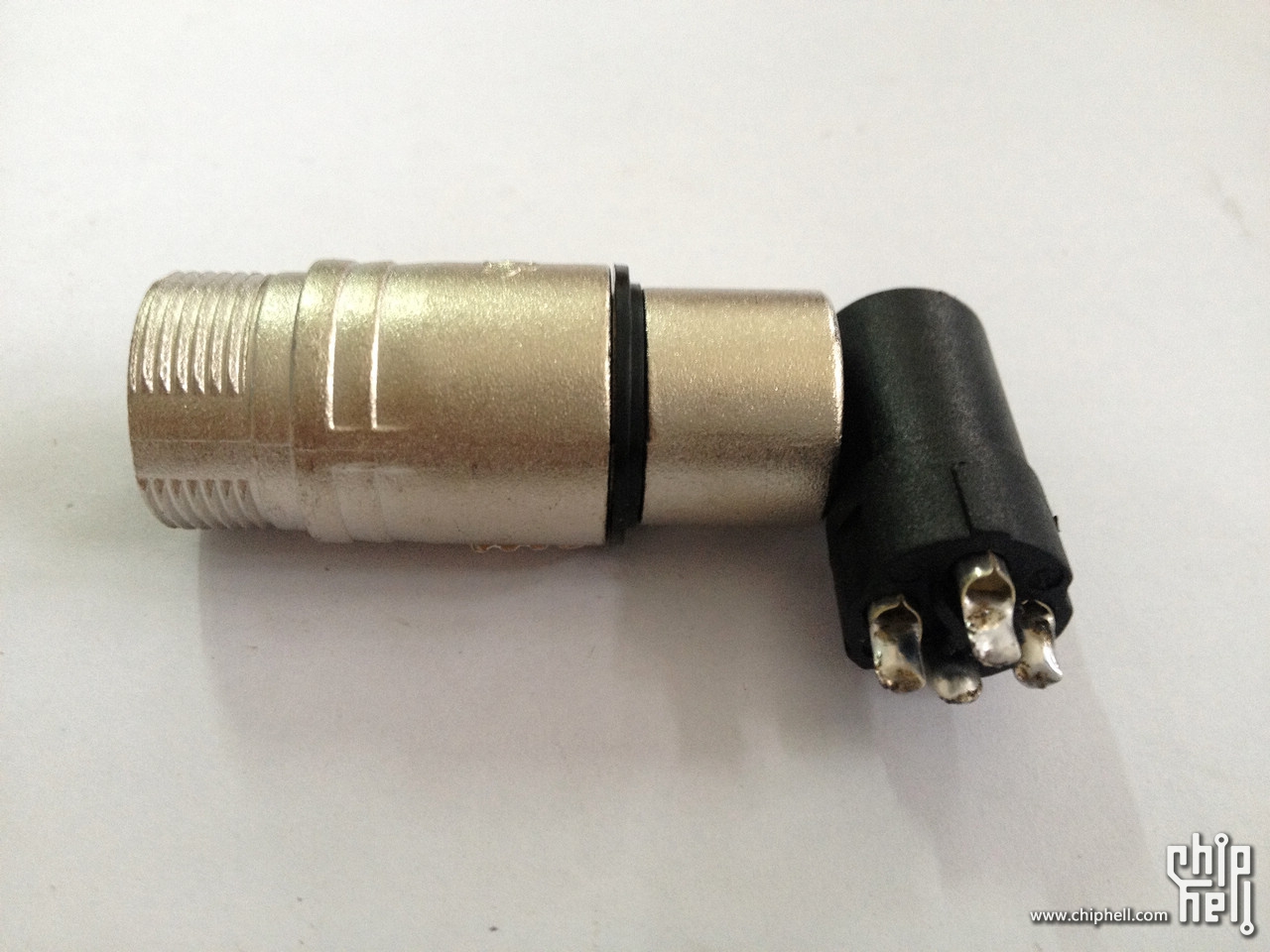

http://www.chiphell.com/data/attachment/forum/201204/24/184100gsbib0p8g5tl5g95.jpg
和上半篇的公头对比一下，是不是刚好相反？

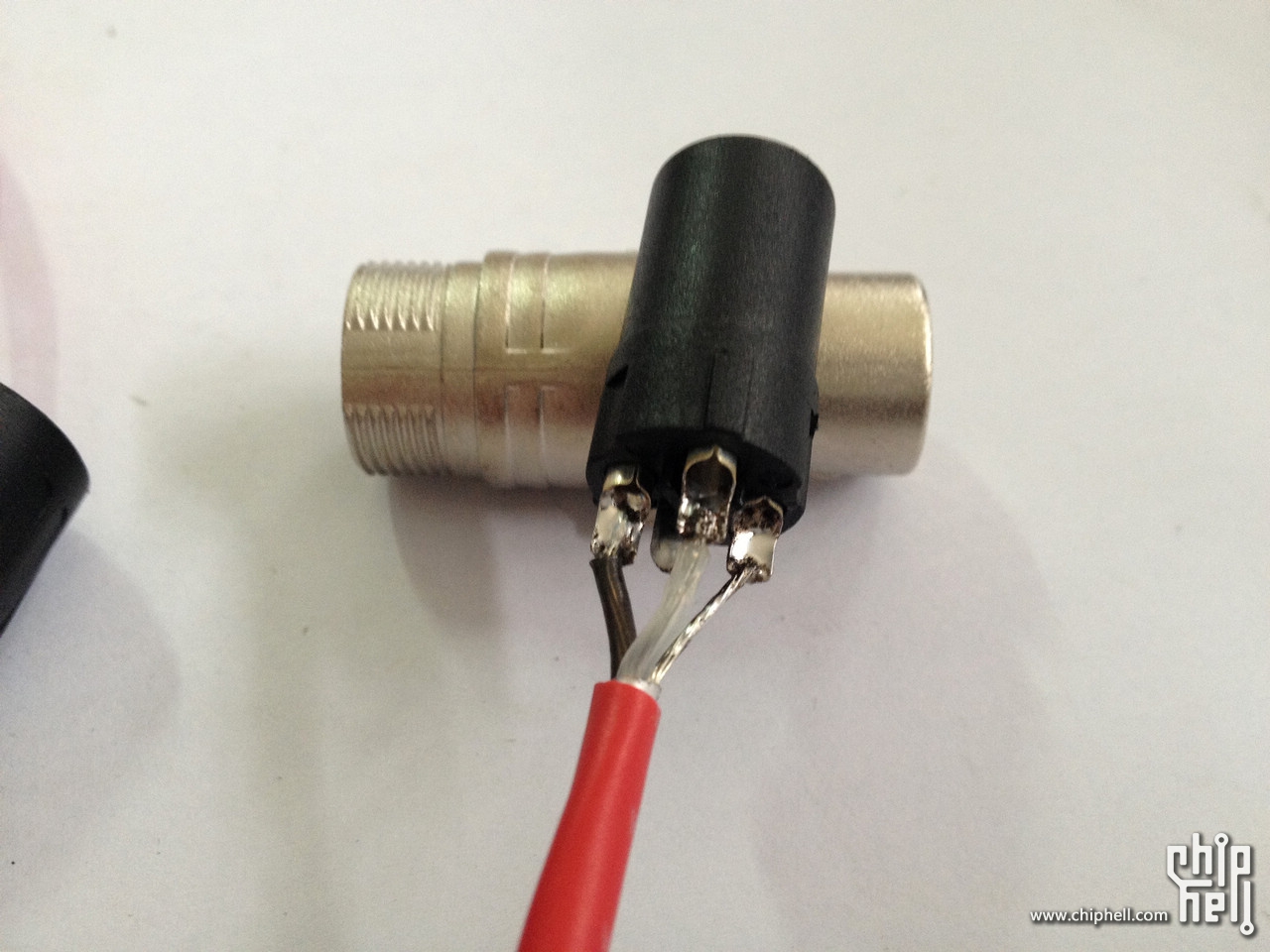

http://www.chiphell.com/data/attachment/forum/201204/24/184103b2qj8jq2qqkjrsik.jpg
1号和搭壳一样需要连接起来

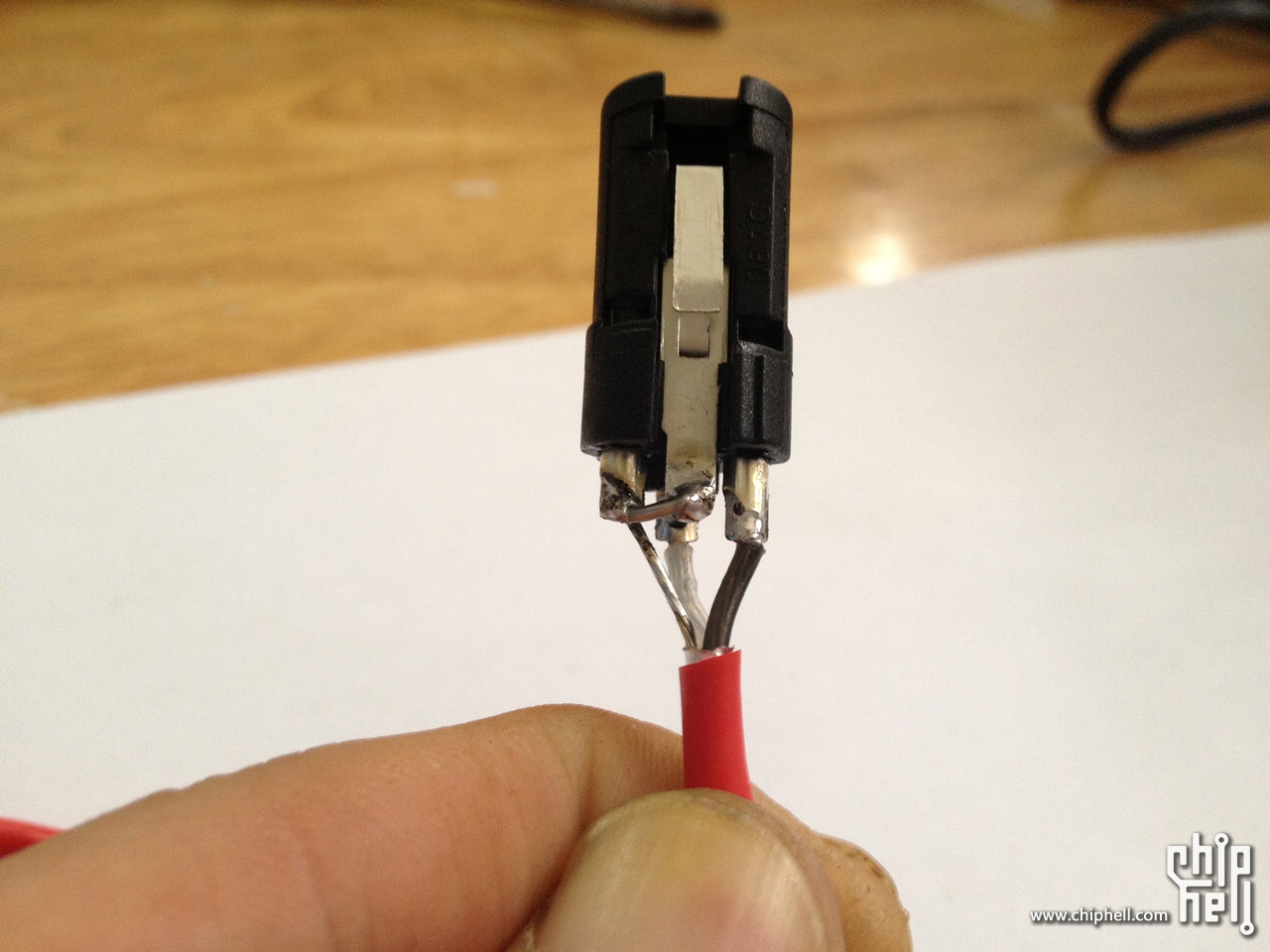

http://www.chiphell.com/data/attachment/forum/201204/24/184104o2aoj6bjw1za2atd.jpg

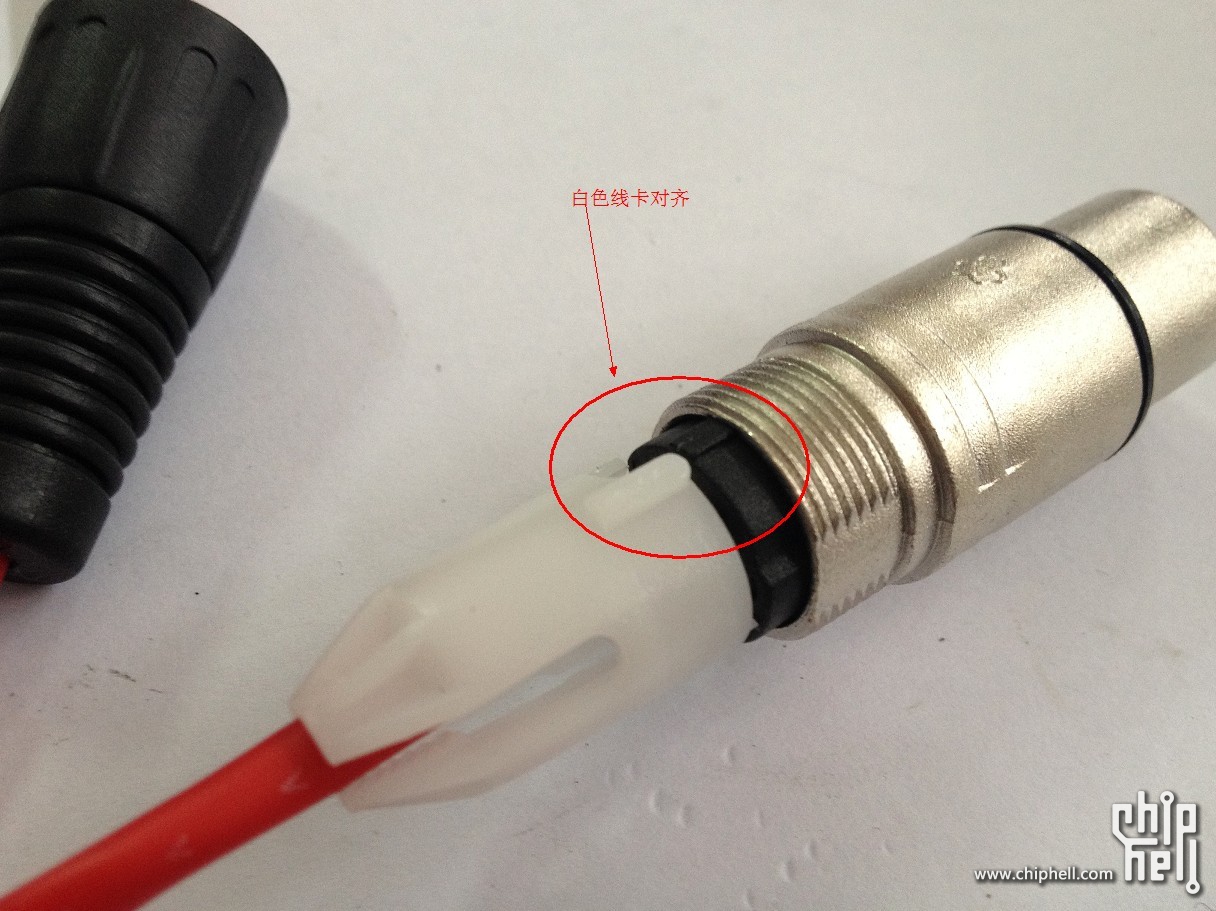

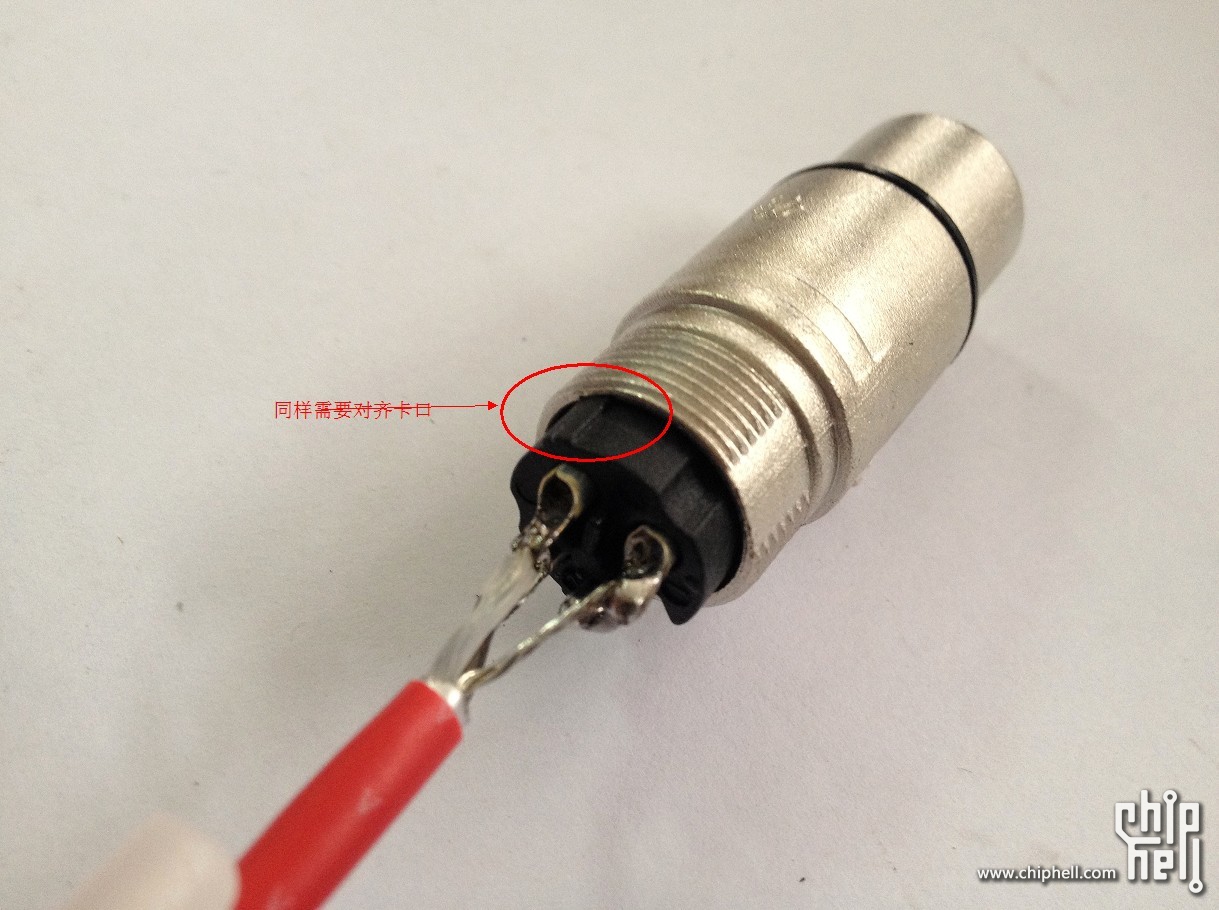

装入前对齐缺口
http://www.chiphell.com/data/attachment/forum/201204/24/184106izkxis26d21dxcn6.jpg
对齐
http://www.chiphell.com/data/attachment/forum/201204/24/1841072ii101siofsib0ic.jpg
塞入
http://www.chiphell.com/data/attachment/forum/201204/24/184109xjurbchvx0ygagmy.jpg

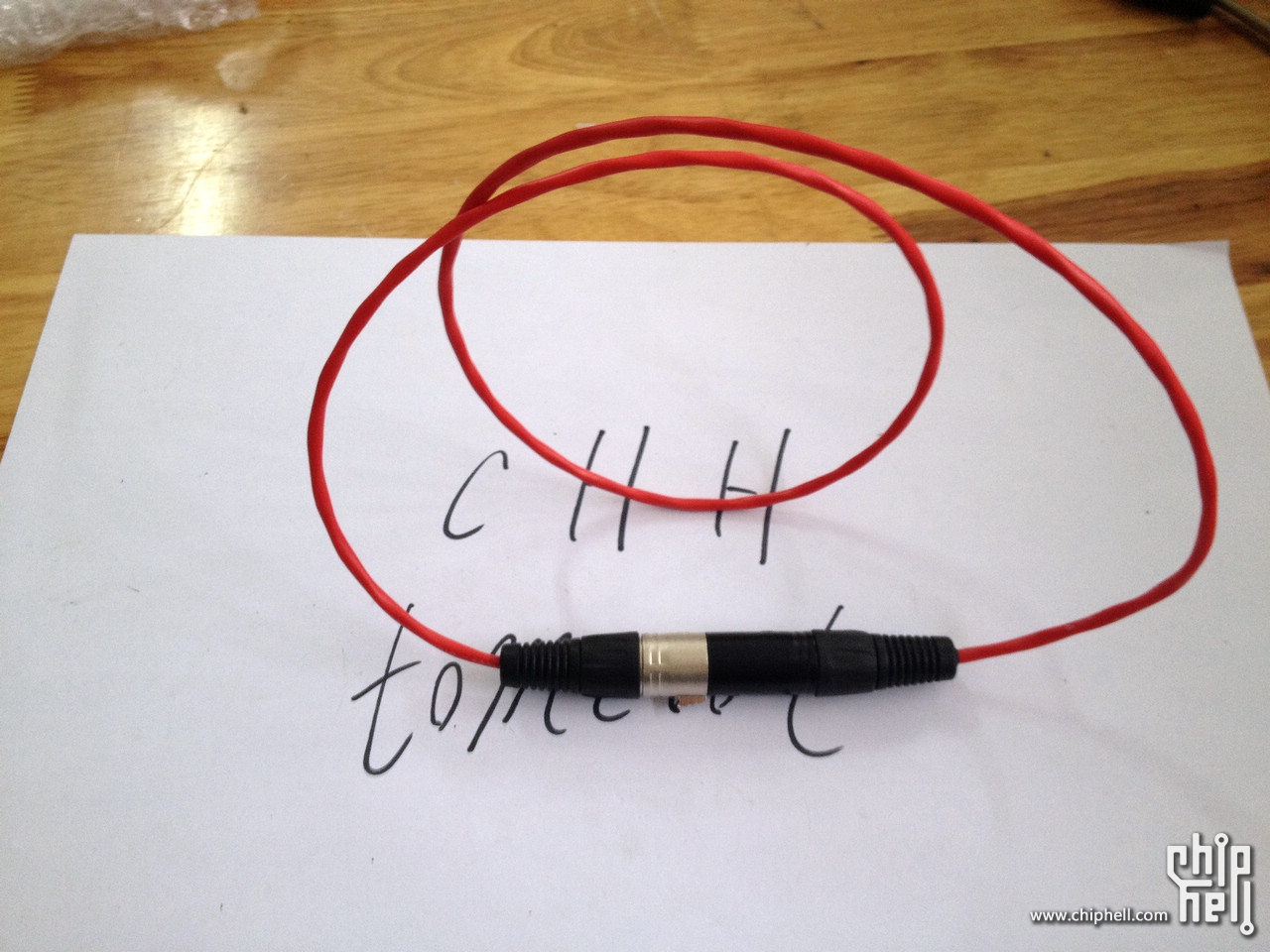

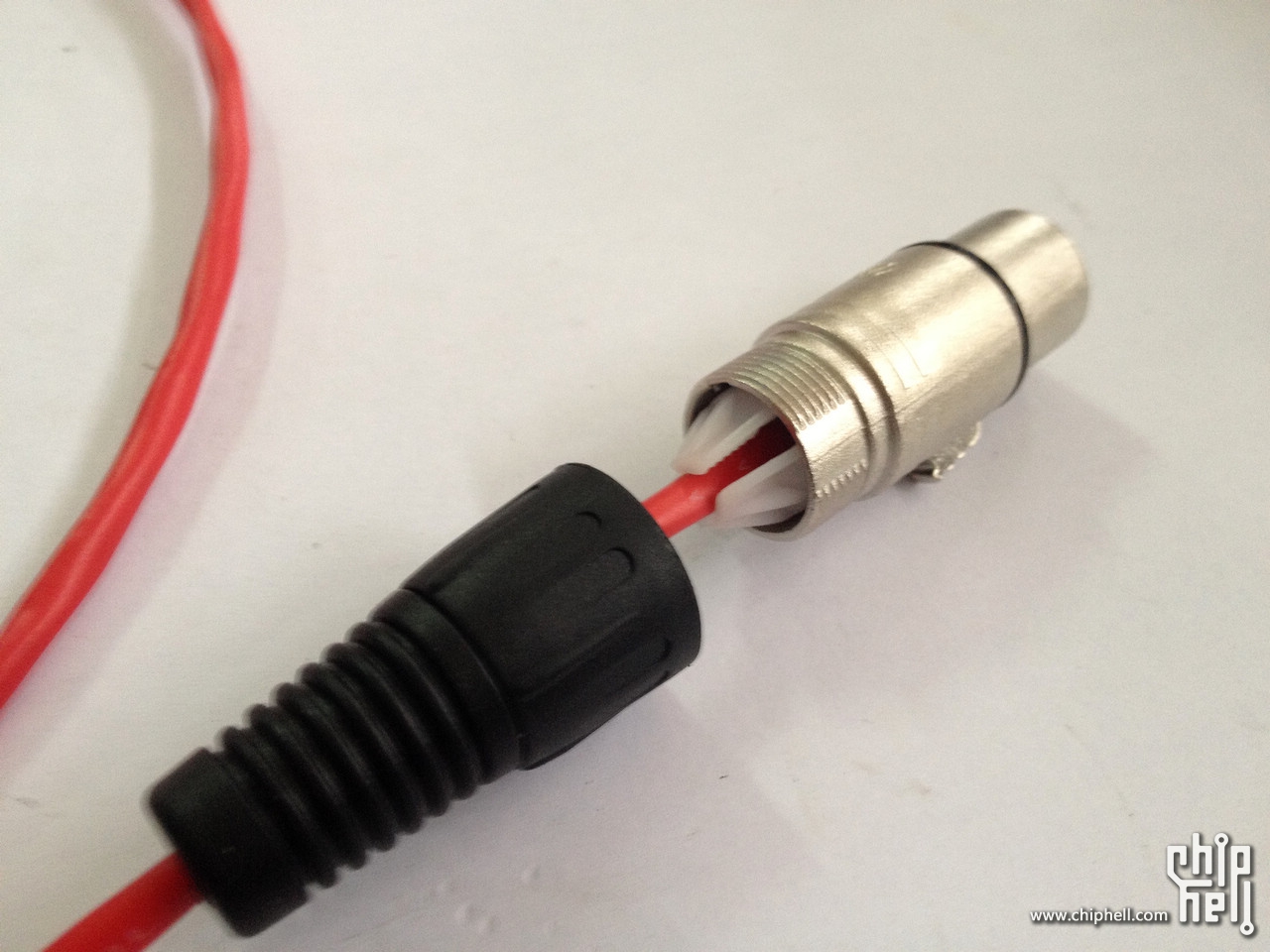

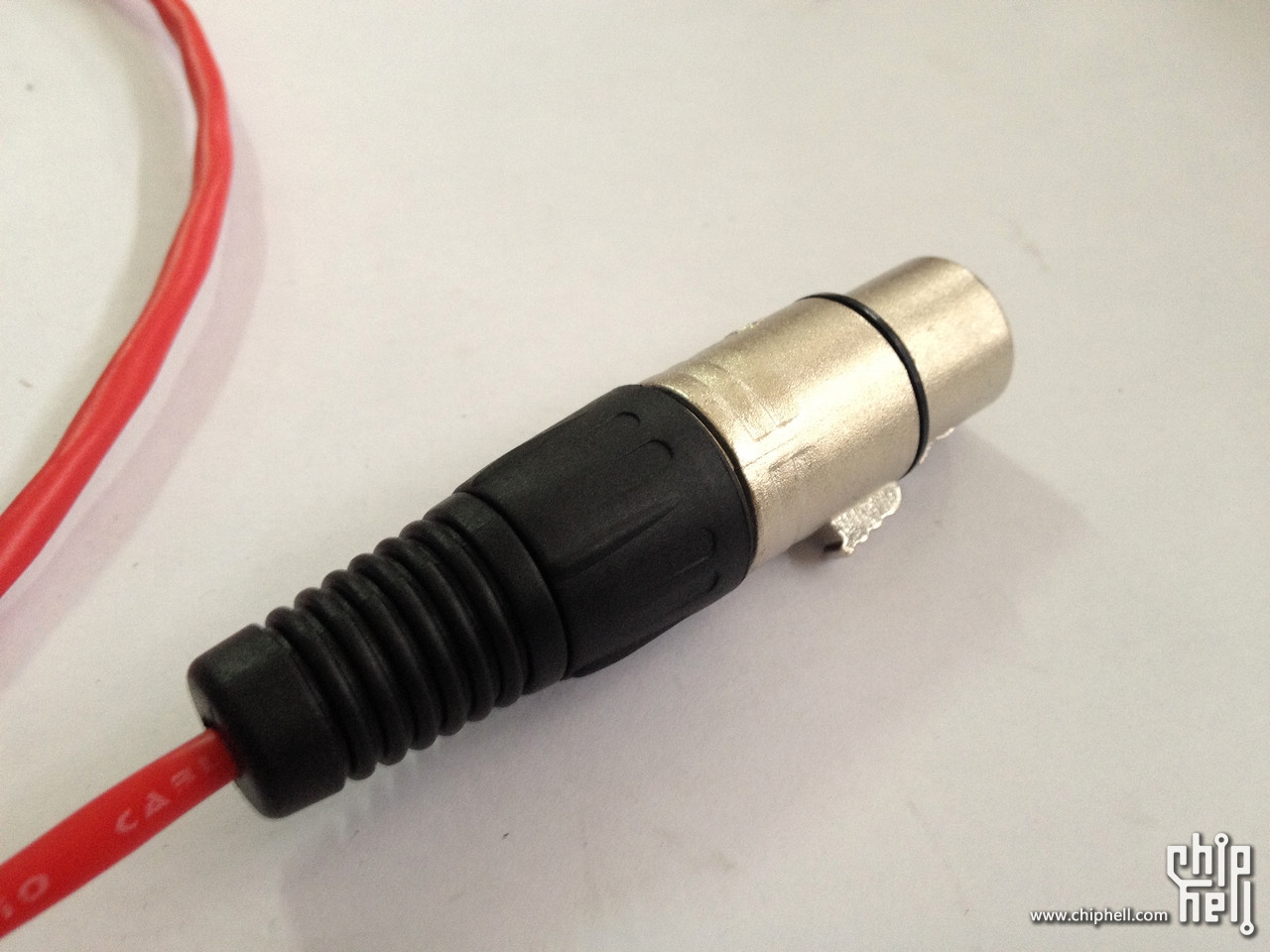

上尾套，完成

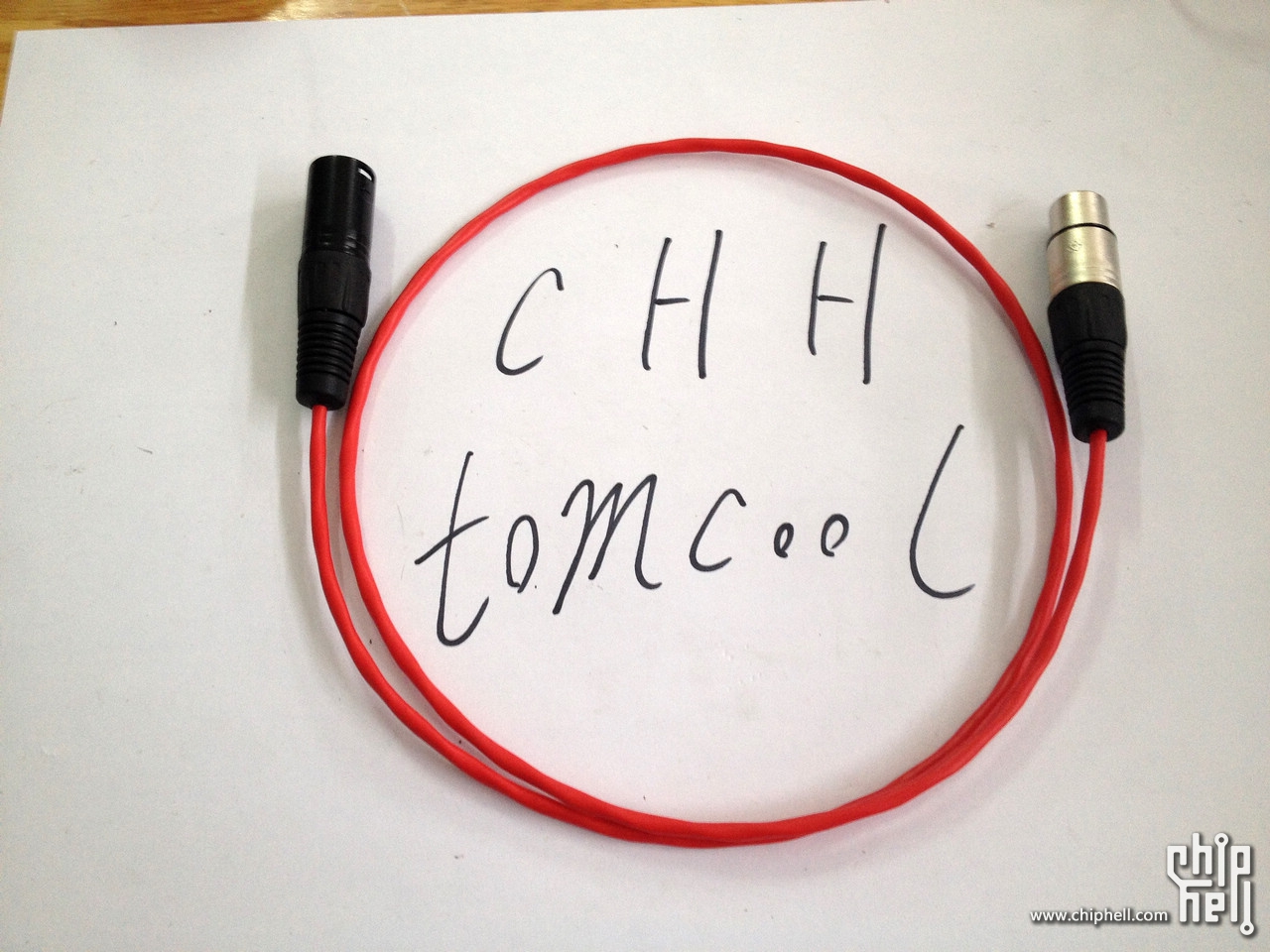

http://www.chiphell.com/data/attachment/forum/201204/24/18411061wew36jej7i6sgg.jpg
http://www.chiphell.com/data/attachment/forum/201204/24/184111hh4n8c0j4scls9ns.jpg
http://www.chiphell.com/data/attachment/forum/201204/24/184112srnwjsfdd7mnr7wh.jpg

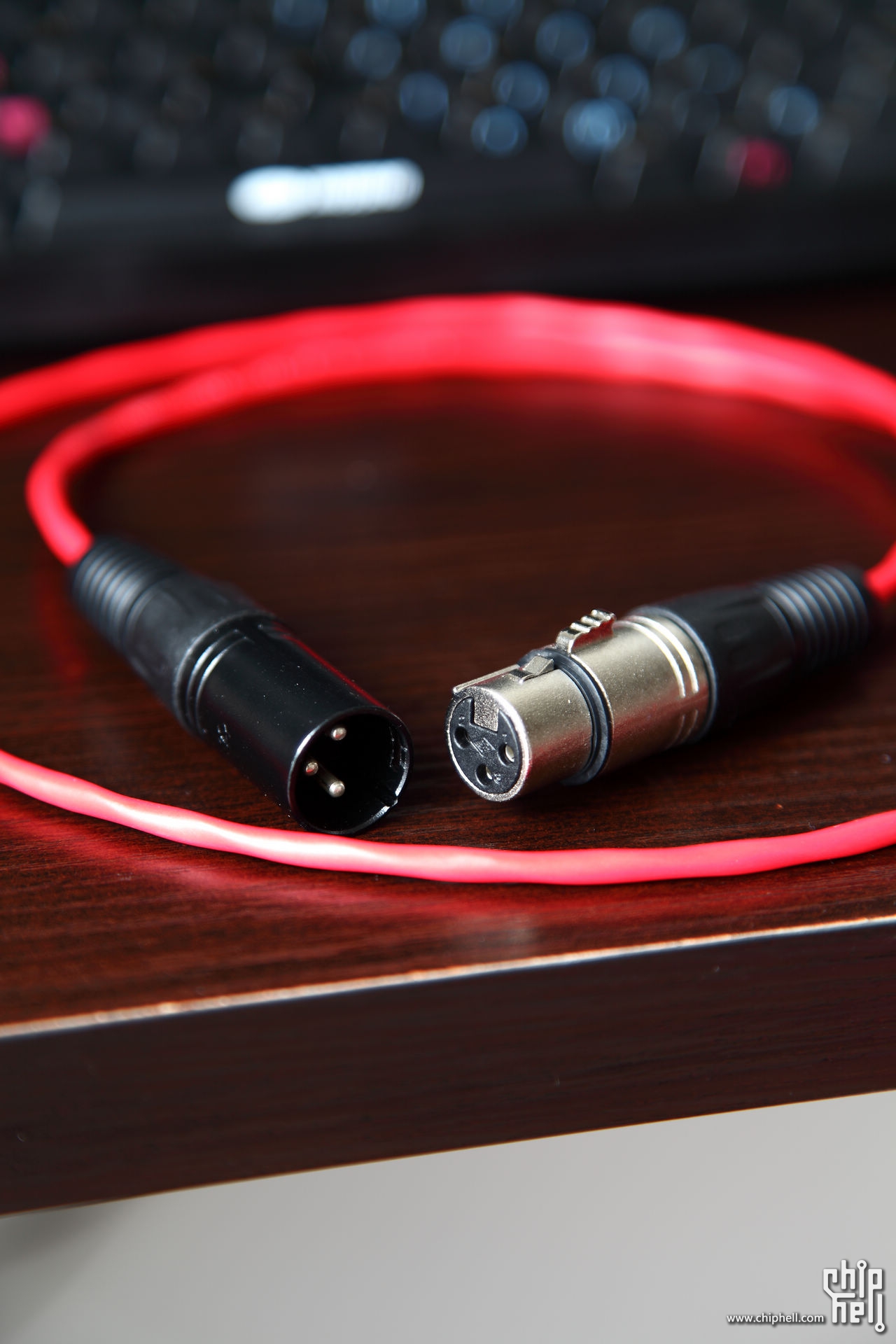

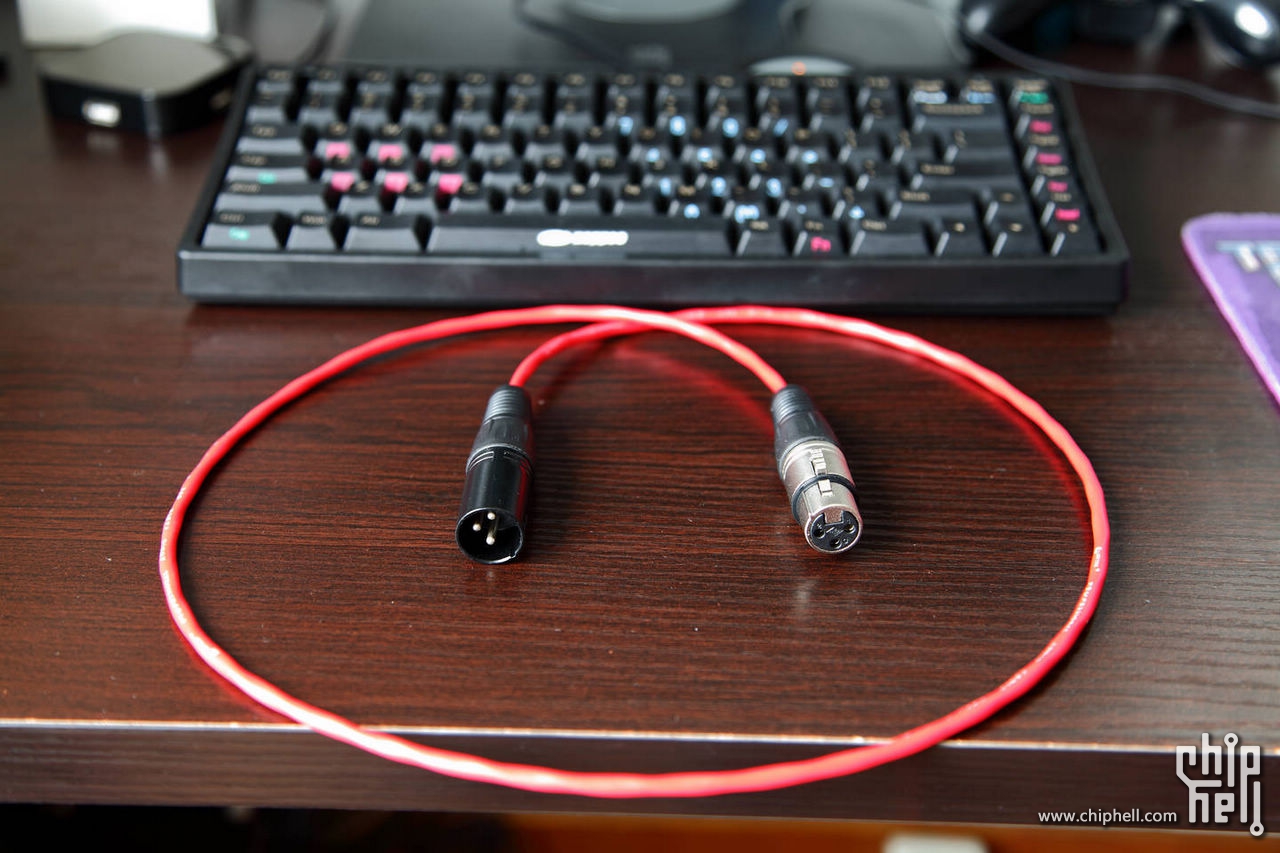

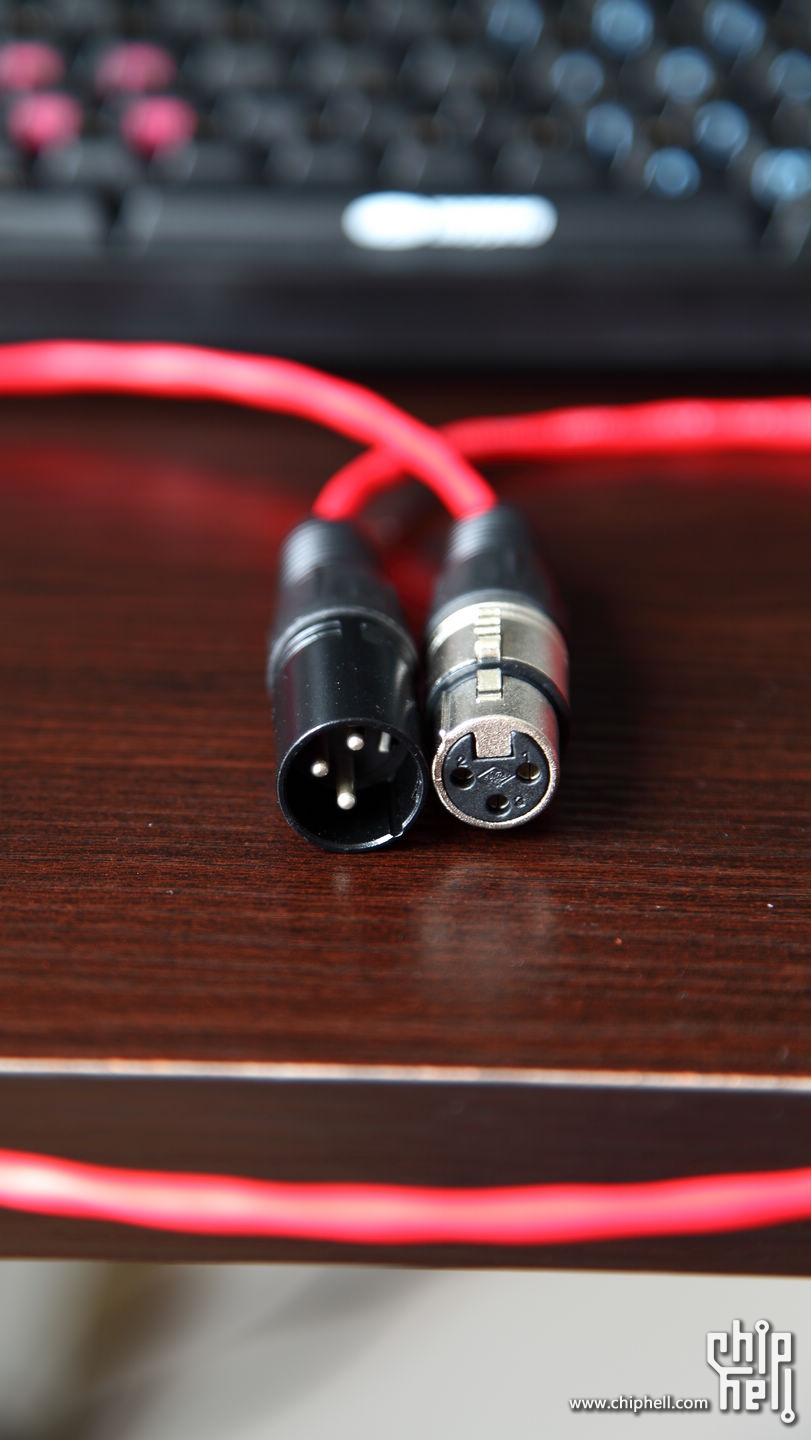

下面的图片是回家后拍的，给轮大门户用的*/-19
http://www.chiphell.com/data/attachment/forum/201204/24/1840203zu4kf7z7dp0ddu6.jpg
http://www.chiphell.com/data/attachment/forum/201204/24/184022olwwr4ivhruikomr.jpg
http://www.chiphell.com/data/attachment/forum/201204/24/184024zlroodr7rgvxborl.jpg
接下来还会有其他线材的制作教程，这个只是开篇，大家期待吧!
也可以告诉我你们想看怎么样的线材制作，如果我会，一定帮你完成！
