c语言控制led闪烁次数,单片机C语言程序设计之定时器

控制4个LED滚动闪烁

描述

通过单片机课程设计，熟练掌握C语言的编程方法，将理论联系到实践中去，提高我们的动脑和动手的能力。通过定时器控制4只LED滚动闪烁系统的设计，掌握定时/计数器的使用方法，和简单程序的编写，最终提高我们的逻辑抽象能力。

单片机C语言程序设计之定时器控制4个LED滚动闪烁

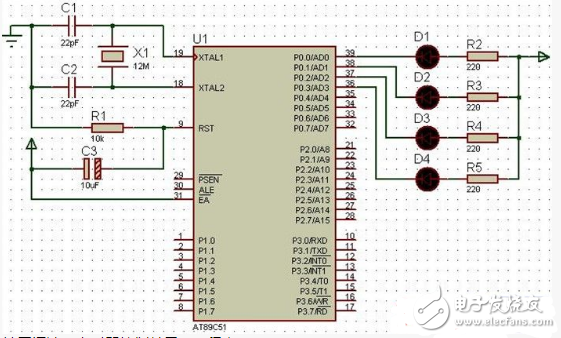

单片机定时器控制4个LED滚动闪烁原理图

https://img-blog.csdnimg.cn/img_convert/e44d0e9b809c4738a34b83da999e108c.png

单片机定时器控制4个LED滚动闪烁程序设计

#include《reg51.h》

#define uchar unsigned char

#define uint unsigned int

sbit B1=P0^0;

sbit G1=P0^1;

sbit R1=P0^2;

sbit Y1=P0^3;

uint i，j，k;

//主程序

void main()

{

i=j=k=0;

P0=0xff;

TMOD=0x02; //定时器 0 工作方式 2

TH0=256-200; //200us 定时

TL0=256-200;

IE=0x82;

TR0=1; //启动定时器

}while(1);

//T0 中断函数

void LED_Flash_and_Scroll() interrupt 1

{

if(++k《35) return; //定时中断若干次后执行闪烁

k=0;

switch(i)

{

case 0： B1=~B1;break;

case 1： G1=~G1;break;

case 2： R1=~R1;break;

case 3： Y1=~Y1;break;

default:i=0;

}

if(++j《300) return; //每次闪烁持续一段时间

j=0;

P0=0xff;关闭显示

i++; //切换到下一个 LED
