可调电阻三个脚这么接
经过可调电阻处理后的信号为模拟线性信号，生活中如音箱音量旋钮、调音台滑杆、电路板微调电阻、汽车电子油门、电子离合等都用到可调电阻，可调电阻有三个引脚，通常可调端与任何一个固定脚相连使用。
方法/步骤
-
输出阻值可以通过旋转或滑动方式调整的电阻器，也称电位器，如图学习常用电位器
https://exp-picture.cdn.bcebos.com/354e7a781423beb9f8fc747130d6e1d06ce8b315.jpg?x-bce-process=image/resize,m_lfit,w_500,limit_1/quality,q_80https://exp-picture.cdn.bcebos.com/ba97ffd06de89a6112e7142045e8b004551bad15.jpg?x-bce-process=image/resize,m_lfit,w_500,limit_1/quality,q_80https://exp-picture.cdn.bcebos.com/cfa9ae04541bd10f68e45829ba0e1799e82aa715.jpg?x-bce-process=image/resize,m_lfit,w_500,limit_1/quality,q_80 -

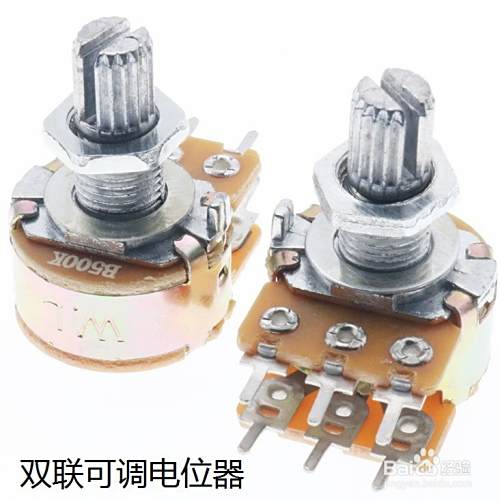

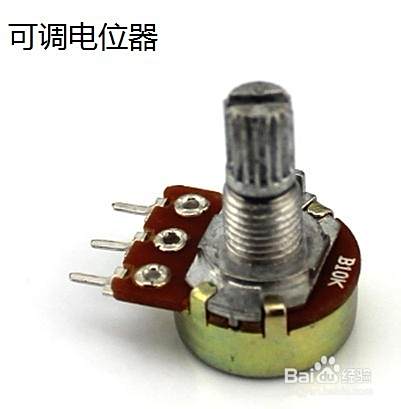

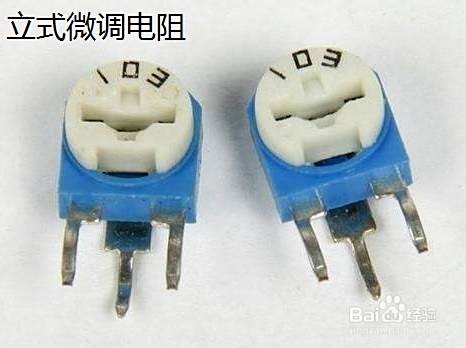

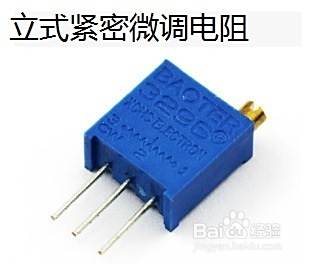

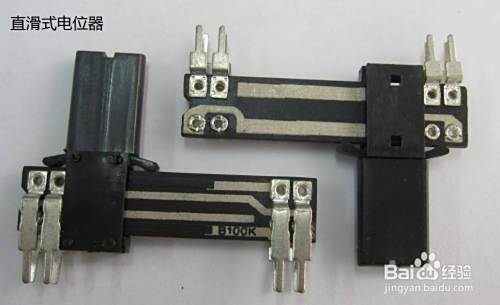

双联电位器和可调电位器体积相对大，用在音箱音量控制、灯光强弱控制；微调电阻和精密微调电阻用在电路中；直滑式电位器用在调音台
-

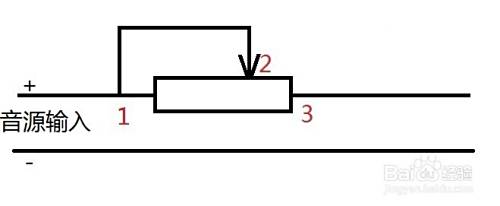

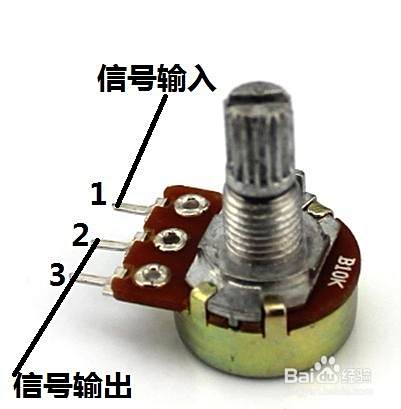

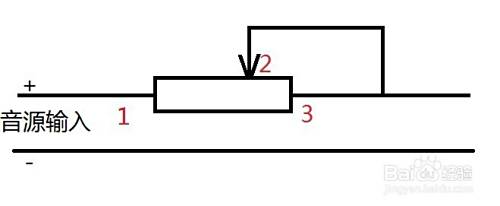

可调电阻器使用时将1、2或2、3引脚相连做为1个引脚使用，连接方法如图
-
-
-
-
-

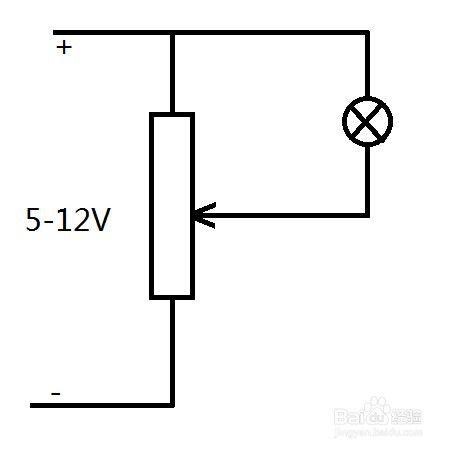

控制简单的灯亮暗可直接用电位器，输入电压5~12V，控制更高的直流或交流电输出需要配合可控硅使用，切勿随意实验
