第3节 其它类型材料屋架结构

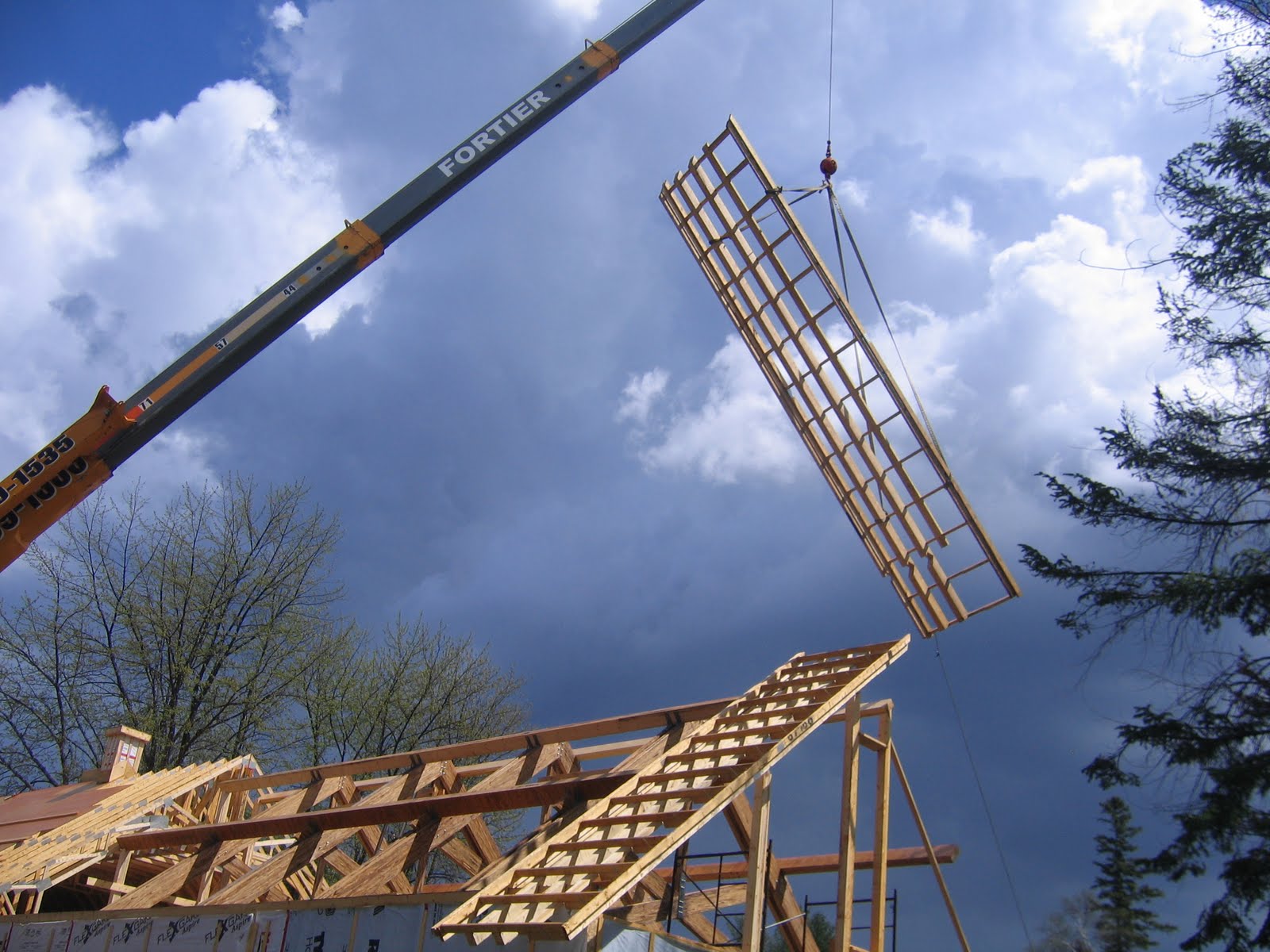

 某独立小住宅，异形屋架，机械吊装，施工现场。



图片资料来源：



http://4.bp.blogspot.com/_x4wsxdQTxWw/S-CUEz0CytI/AAAAAAAAAJc/FvTdtaDWX_k/s1600/IMG_2485.JPG





某重型木结构独立小住宅，屋顶位置，屋架部分的施工现场。



图片资料来源：



http://www.contractortalk.com/attachments/f30/20378d1246413523-hand-framing-roof-log-house-dscf0012.jpg





某独立小住宅轻钢屋架施工现场局部



图片资料来源：



http://www.bluescopesteelasia.com/BlueScopeSteel/image/content/productgroup/Picture 074.jpg





某独立小住宅轻钢屋架施工现场局部



图片资料来源：



http://www.bluescopesteelasia.com/BlueScopeSteel/image/content/productgroup/Picture 084.jpg



第4节 沥青油毡瓦片（asphalt shingles）屋面



    沥青油毡瓦片，是一种优质高效的瓦状改性沥青防水材料。它以无纺玻璃纤维毡为胎基，经过浸涂石油沥青液体之后，一面覆盖彩色矿物粒料，另一面撒以隔离材料所制成的瓦状屋面防水材料。

使用沥青油毡瓦片材料的屋顶，一般是倾斜的屋顶。在美国和加拿大等地区，大多数独立住宅的屋面是使用沥青油毡瓦片材料。沥青油毡瓦片，为什么如此受到广泛应用，主要原因是由于沥青油毡瓦片材料，具有相对较低的成本和这种屋面构造，安装相对容易的缘故。沥青油毡瓦片材料，使用寿命较长，当然这也与屋顶的衬垫材料的类型，屋面坡度，阁楼空间降温通风等许多因素有关。





沥青油毡瓦片屋面构造组成三维立体剖解示意图



从图中可以看出，屋面的构造层次，从上大下：沥青油毡瓦片+防水保护薄膜+屋面板+承重屋架+……



图片资料来源：



http://www.cosella-dorken.com/bvf-ca-en/products/roof/underlayments_pitched/img/3d-roof.jpg





某轻型木结构独立小住宅，屋面施工现场。



从图中可以看出，屋架外侧，钉设一层胶合板，胶合板的外侧，铺设一层防水保护膜，保护膜的上面，钉设分散的沥青油毡瓦片（asphalt shingles）。



图片资料来源：



http://laborprices.blogspot.com/2009_11_01_archive.html





某轻型木结构独立小住宅，屋面施工现场。



从图中可以看出，屋架外侧，钉设一层胶合板，胶合板的外侧，铺设一层防水保护膜，保护膜的上面，钉设分散的沥青油毡瓦片（asphalt shingles）。



图片资料来源：



http://laborprices.blogspot.com/2009_11_01_archive.html





某轻型木结构独立小住宅，沥青油毡瓦片屋面，施工现场。

图片资料来源：



http://laborprices.blogspot.com/2009_11_01_archive.html





某轻型木结构独立小住宅，沥青油毡瓦片屋面，施工现场。

图片资料来源：



http://laborprices.blogspot.com/2009_11_01_archive.html





某轻型木结构独立小住宅，沥青油毡瓦片屋面，施工现场。

图片资料来源：



http://image48.webshots.com/49/6/14/75/2506614750076147501RCsyOp_fs.jpg





某轻型木结构独立小住宅，沥青油毡瓦片屋面，施工现场。

图片资料来源：



http://tomtarrant.com/wp-content/uploads/2010/03/IMG_3454.jpg
