第2节 桁架式屋顶结构（Truss Roof Framing）



典型桁架屋架构造组成示意图



TYPICAL ROOF TRUSS：典型桁架屋架



TOP CORD：上部弦杆



BOTTOM CORD：下部弦杆



SEE DETAILS BELOW：详见下面



图片资料来源：



http://www.cedar-log-homes.com/Small-stuff-images/TypicalRoofTruss.gif





典型桁架屋架构造组成示意图



Common Roof Truss：常见桁架屋架



TOP Chord：上部弦杆



BOTTOM Chord：下部弦杆



Metal Gussets：金属齿板



King Post：木桁架中柱



Truss Web：桁架腹杆



Bearing Point：支承点



图片资料来源：



http://www.carpentry-pro-framer.com/roof-trusses.html





某桁架屋架构造组成示意图



overhang：屋檐



 heel：（屋架）跟部



 truss plate：屋架齿板



 slope：坡度



 panel length：屋面板的宽度



 peak：顶端



 top chord：上弦杆



 continuous lateral brace：连续侧支撑



 overall height：整体高度



 bearing：支承底座



 web：腹杆



 panel point：面板节点



 splice：拼接



 bottom chord：下弦杆



 wedge：楔紧块



 cantilever：悬臂梁



 heel height：（屋架）跟部高度



  span (out-to-out of bearings) ：跨度（从支承底座到支承底座）



 bottom chord length：下弦杆长度





图片资料来源：



http://4interior-design.com/decor/wp-content/uploads/2010/12/designing-roof-trusses-1.gif





某桁架屋架构造组成三维立体示意图



图片资料来源：



http://www.ltf.ie/images/trussesBIG.jpg





某桁架屋架构造组成三维立体示意图



图片资料来源：



https://www.bpghome.com/sites/bpg/uploads/images/About_Attics/Truss-Attic-Views1-L.jpg





Typical truss roof framing configuration——典型桁架屋顶结构的组成



Top chord：上部弦杆



Webs：腹杆



Bottom chord：底部弦杆



Bearing wall：承重墙



Non-Bearing wall：非承重墙



图片资料来源：



http://www.hungryarchitect.com/blog/?p=901





某桁架屋架构造组成三维立体示意图



右边小图例，表示连接、固定屋架各杆件的钢制齿板。galvanized steel gang-nail connector plates：镀锌钢钢钉连接板。



图片资料来源：



http://www.bmtpc.org/compendium/flooring/TRUSSED ROOF CONSTRUCTION.htm





某工厂车间内部，加工桁架屋架的生产现场。



图片资料来源：



http://www.lakesnwoods.com/images/Becker95.jpg







某桁架屋架构造组成三维立体示意图



从图中可以看出，桁架屋架中，连接、固定屋架各杆件的钢制齿板(galvanized steel connector plates)的分布情况。



图片资料来源：



http://blog.sandstarremodeling.com/wp-content/uploads/2010/12/hurricanestraps.jpg





某独立小住宅，桁架屋架，安装就位，施工现场。



图片资料来源：



http://www.shawneestructures.com/2008-onsitepics/onsite-5bg.jpg





某独立小住宅，桁架屋架，安装就位，施工现场。



图片资料来源：



http://lh4.ggpht.com/-sdDVz3QTI08/TD8zmm_GQkI/AAAAAAABDBU/azpLDrnMT-A/100713-A-5170O-167.JPG

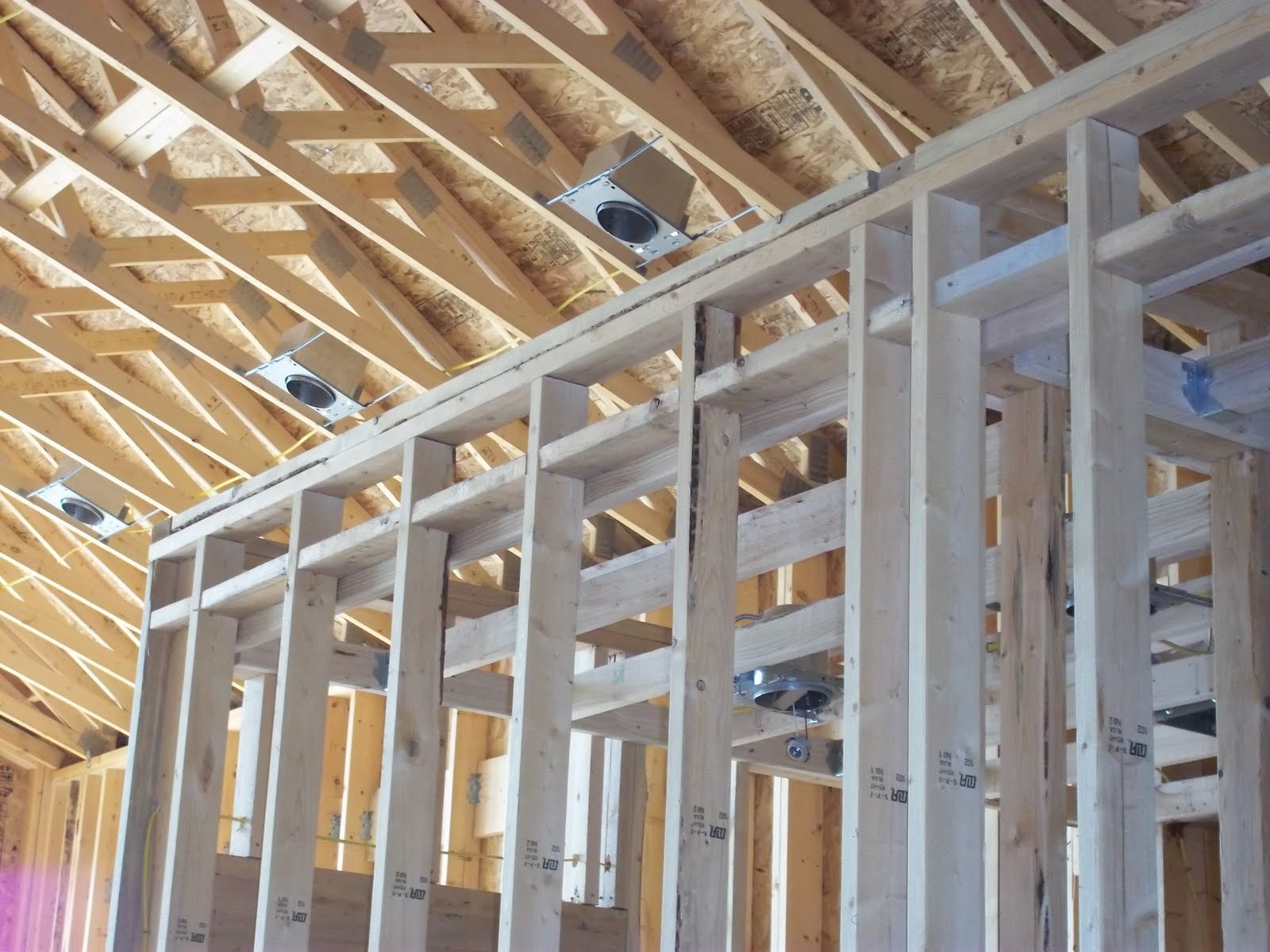

某独立小住宅内部，桁架屋架下方，施工现场。



图片资料来源：



http://1.bp.blogspot.com/-YChgkLBadyg/Td43zwNzvsI/AAAAAAAAAmw/waJzx7AjTrM/s1600/100_2001.JPG

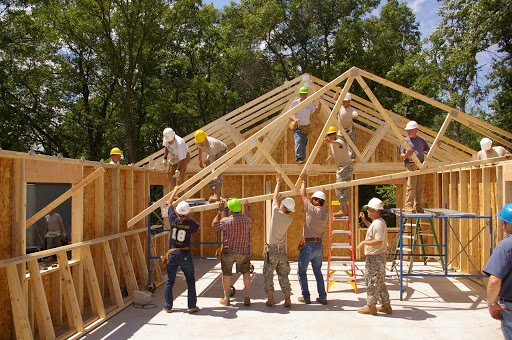

某独立小住宅，桁架屋架，机械吊装就位，施工现场。



图片资料来源：



http://lh4.ggpht.com/-tz9-LrkDzMU/SDSqyQwi8ZI/AAAAAAAAAKU/lkseDhkyisI/DSC_3699.JPG

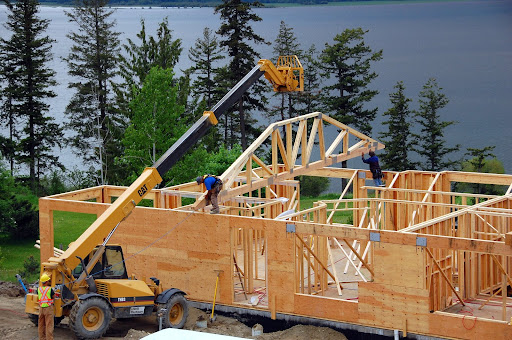

某独立住宅，桁架屋架，吊装就位，施工现场。



图片资料来源：



http://1.bp.blogspot.com/_FfDtpKxGdr4/S_xHv9-vjlI/AAAAAAAAAEQ/0SmN35zFdq4/s1600/Sat+trusses+034.jpg

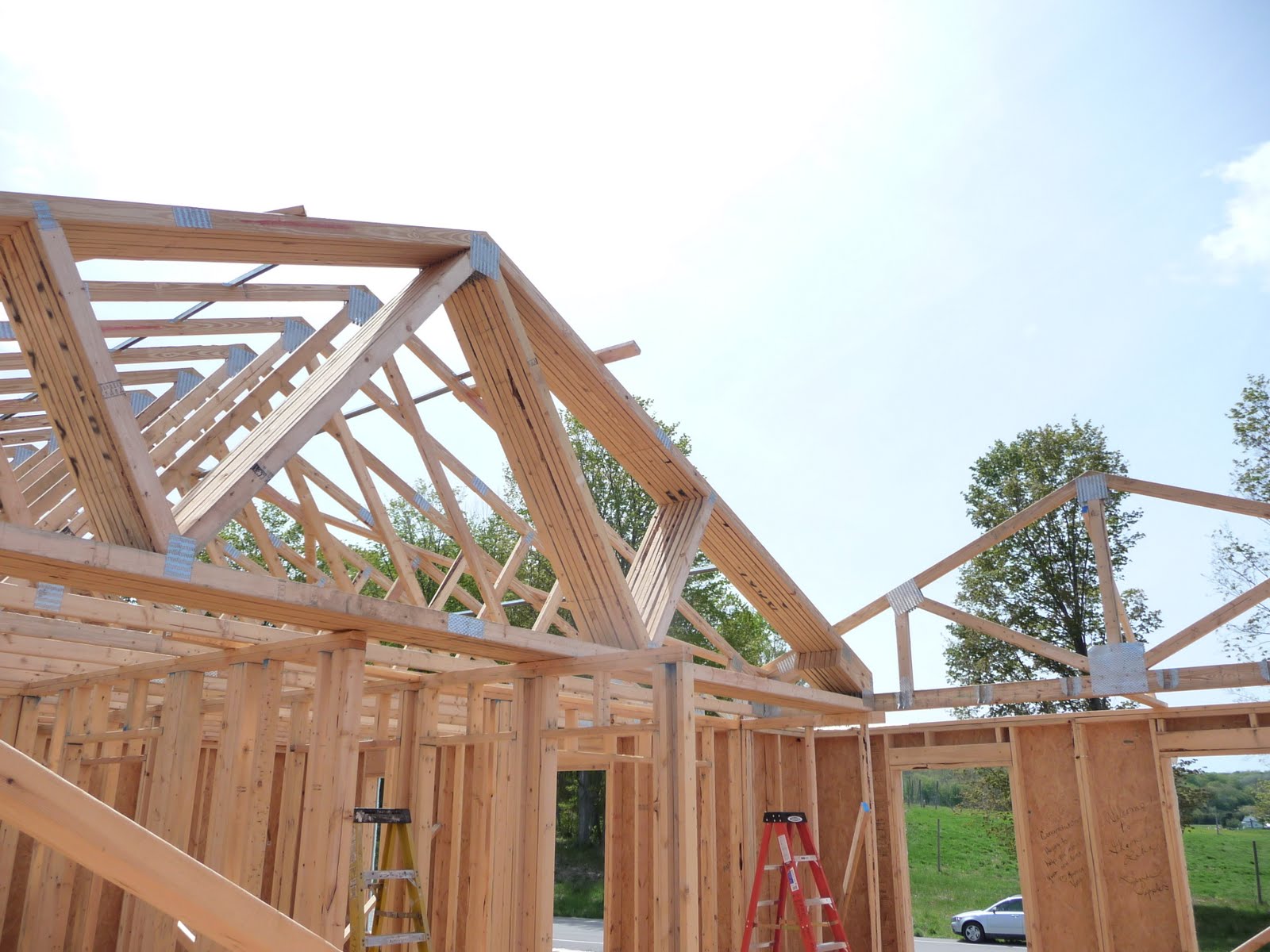

某独立小住宅，桁架屋架搭建安装，施工现场。



图片资料来源：



http://1.bp.blogspot.com/_FfDtpKxGdr4/S_xHv9-vjlI/AAAAAAAAAEQ/0SmN35zFdq4/s1600/Sat+trusses+034.jpg





某独立小住宅，桁架屋架，施工现场，临时存放位置。



图片资料来源：



http://www.centralwisconsinhabitat.org/photogallery/1008Franklin/128trusses.jpg





某独立小住宅，桁架屋架，施工现场，临时存放位置。



图片资料来源：



http://www.centralwisconsinhabitat.org/photogallery/1008Franklin/129threetrusses.jpg





某独立小住宅，桁架屋架，施工现场，临时存放位置。



图片资料来源：



http://www.designbuildbluff.org/text/studentsblog/wp-content/uploads/2011/07/Picture-004.jpg





某独立小住宅，施工现场，桁架屋架。



图片资料来源：



http://www.designbuildbluff.org/text/studentsblog/wp-content/uploads/2011/07/Picture-007.jpg





某独立小住宅，异形桁架屋架，机械吊装，施工现场。



图片资料来源：



http://www.dpoconstruction.com/projects/craftsman-cottage/images/750-wide/11-stuctural-insulated-panels.jpg





某砖混结构独立小住宅，桁架屋架，施工现场置。



图片资料来源：



http://rlhousebuilders.com/wordpress/wp-content/uploads/2010/03/DSC00006.jpg
