一：精彩实战案例

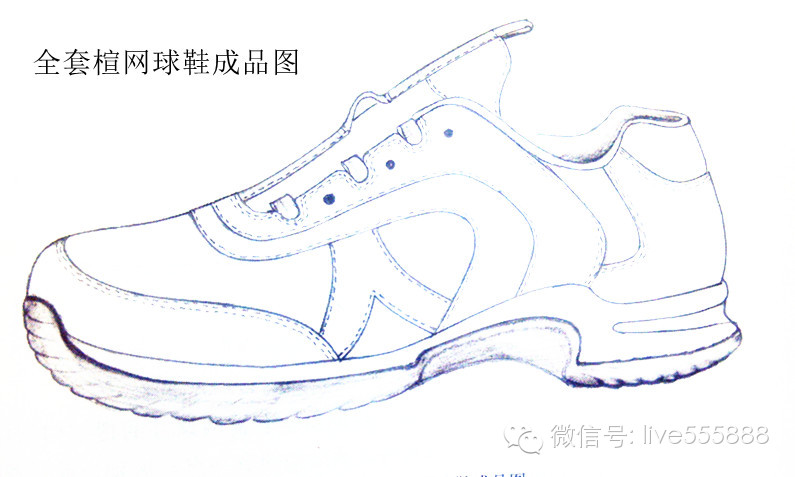

1.成品鞋
从外观上看，无法区别出是否是全套楦鞋。但是取出鞋垫，从鞋的内腔看，会发现全套楦鞋的帮脚与软中底是密密地缝合在一起的。本款鞋的鞋眼位的一半用明织带代替。
2．设计参数：
口门位置占前25％JD，脚山位置占42.5％JD，足踝位置占后25％JD；材料厚度预留量7mm，泡棉厚4mm，后踵高85mm，足踝高70mm，脚山高100mm,口门宽15mm，口门抬高量2mm ,双峰差6mm

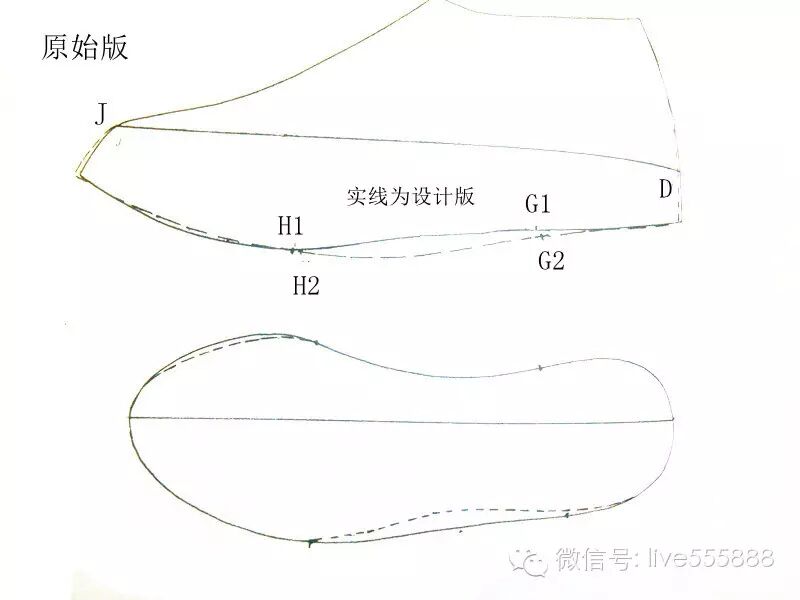

3.制备原始板
在帮面板上，里外怀共用一件折中板， 也叫设计板，包括了里外怀总合后的最大面积，里外怀的接帮点也相同：在楦底板上，经过了补差法处理，里怀前掌边沿去掉面板上里怀多出的量，外怀腰窝边沿去掉面板外怀多出的量。把接帮的标记点刻出

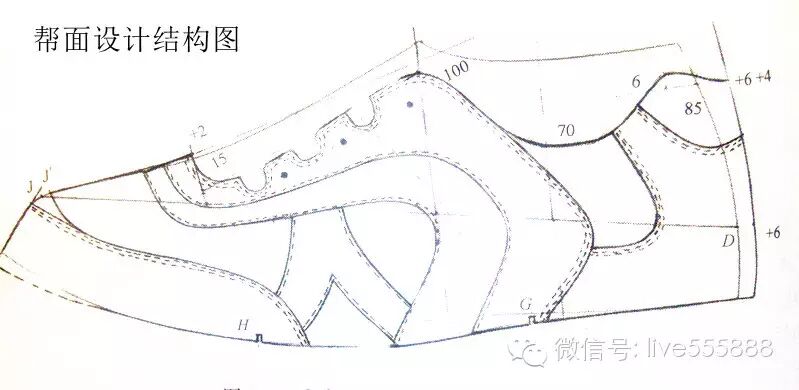

4.绘制结构设计图
按 照前面所讲的内容，绘制出全套楦网球鞋设计图，该图与前面所练习的结构图有一点点区别，就是在帮脚上不用加放绷帮量，因为缝帮时的帮脚与软中底是直接缝合 在一起的。图中前尖的虚线，是前套取跷后底口补充的量；背中线上的虚线是上眼盖采用调整中线法取跷留下的辅助线；中腰上的虚线是前后鞋身的分界线。画好设 计图后，把设计图改成划线板。因为设计图与划线板是同一幅图，故在此只保留了设计图，省略了划线板
二：制取样板

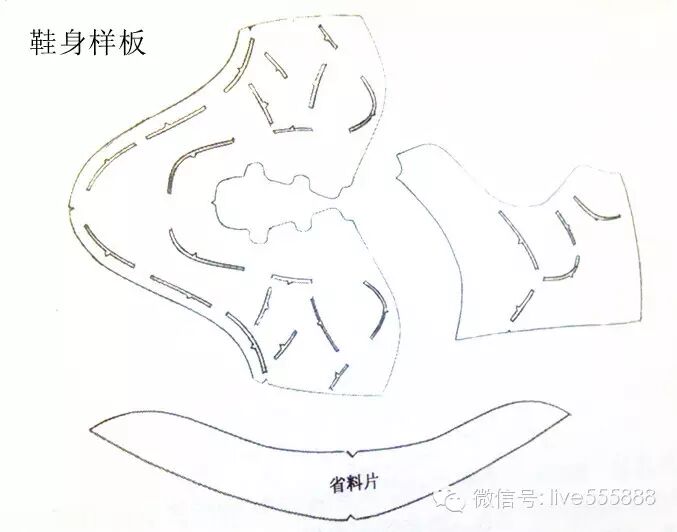

1.制取鞋身样板
鞋身样板包括前鞋身、后鞋身以及前鞋身的省料片，标出加工标记．

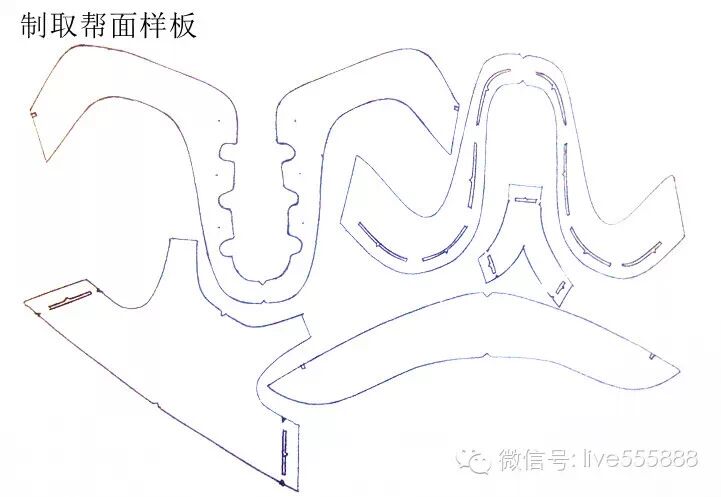

2.制取帮面样板
帮面样板包括上眼盖、下眼盖、侧饰片、前套与后套刻出中点位置、压茬位置、鞋眼位与中底的接帮点等加工标记

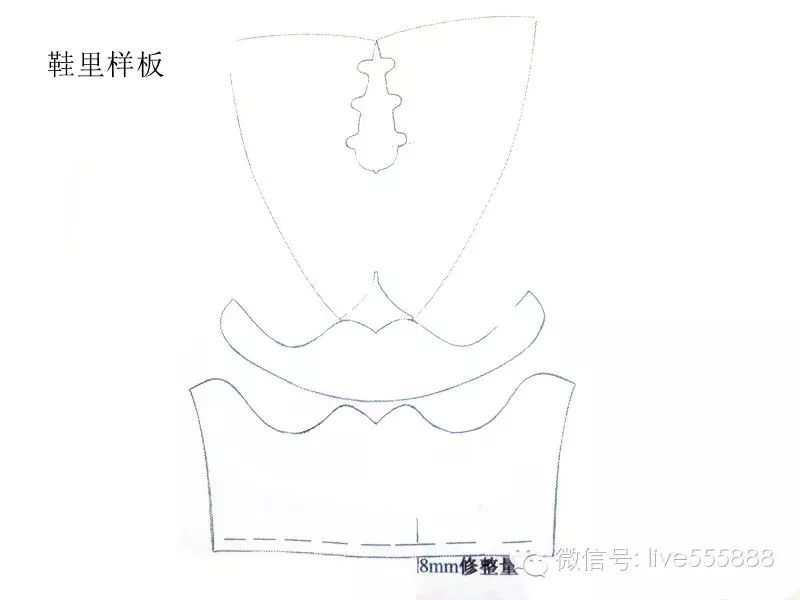

3.制取鞋里样板
鞋 里样板包括前帮里、翻口里、领口泡棉，见图710。其中的翻口里部件，底口要加放sm修整量，用来弥补领口泡棉厚度所需要的加工量。装配明织带时，先把织 带的一段按规定位置与鞋里车好，然后按照应留的长度在把织带反折回去，再车第二道线，织带与鞋里固定后再与帮面合缝，就不会受到干扰。要求强度较高时，车 织带的缝合线不少于三道

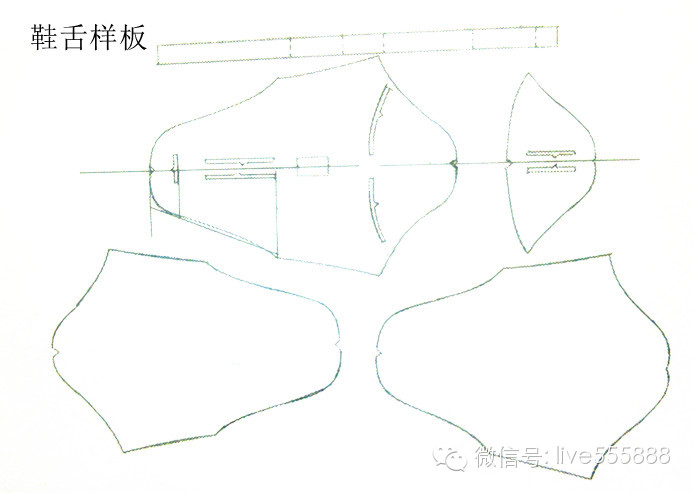

4．制取鞋舌样板
鞋舌样板包括舌面、舌里、舌泡棉、装饰片以及织带。帮面板上有加工标记。注意织带在鞋舌上面有一个穿鞋带的拱起量在4mm左右，控制加工标记长16mm，该位置的织带长20mm,织带宽度选用12m规格。

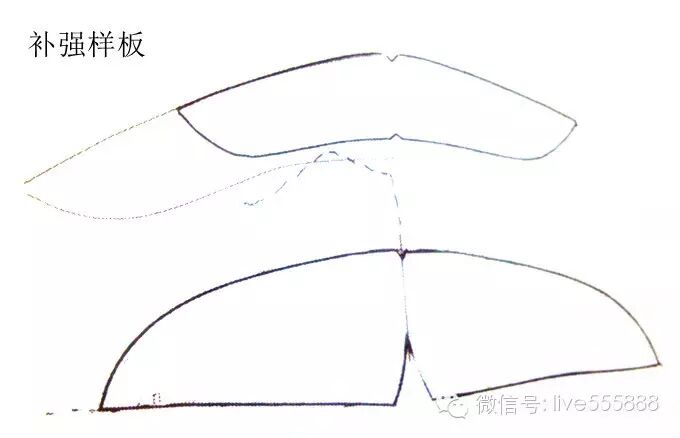

5．制取补强样板
网球鞋的侧身已经有了帮部件、鞋身、鞋里三层，强度基本能够满足，再需要制备的补强件有前、后港宝。前、后港宝的底边沿与划线板的底边沿相同，其中后港宝采用开衩的形式，便于缝合的加工。
套 楦运动鞋的设计与普通运动鞋的设计有何区别？区别是在加工的工艺上，而在设计上没有大的区别。通过全套楦网球鞋的设计， 我们可以感觉到在绘制成品、结构图上并无太大区别。唯一区别是套楦鞋不需要绷帮量；在制取帮面、鞋里、鞋舌、补强时也是大同小异，最大的区别是需要制备楦 底样板。
设计套楦鞋有一个要把一般运动鞋的设计与开板学会，在掌握了一般运动前提，就是一定运动鞋的设计原理，设计 方法之后，只要稍加改变，就能掌握套楦鞋的设计，对于其它的各种变形设计，也是一蹴而就的事，本节中介绍的补差法和选取6个控制点的方法，是在诸多的方法 中筛选出来的，比较简单和实用.
