加载中…【鞋博士技术图解】套楦鞋的设计开版精要（全网独家发布）
(2014-06-19 15:04:09)
标签：
股票精要全网博士技术 |
分类： 鞋业开发技术 |
1：贴楦
先贴外侧的美纹纸胶带，继续贴里怀一侧的胶带纸，贴完后修整底口，接着再贴楦底面的胶带纸。贴完三个面板后标出6个控制点，这6个点既底板上的点，也是面板上的点，所以要同时标出。

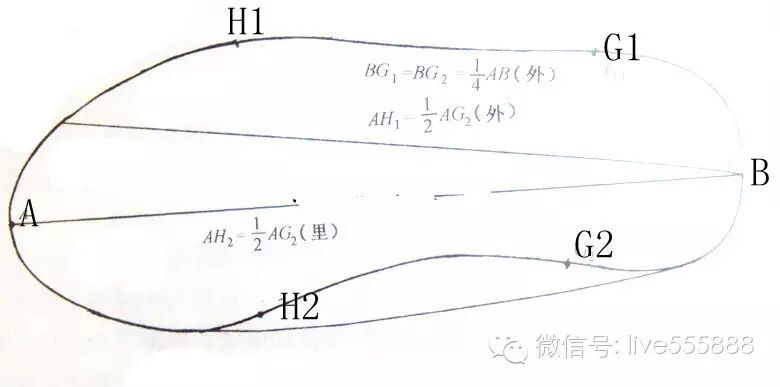

2：做标记
先在面板上标出楦头突度］点和楦后跟突度D点，为设计帮面结构做准备。然后在楦底面上找到楦体的前端点A和后端点B，这两个点是楦体背中线、底中线、楦底棱线的三线交点。接下来找出外怀后身控制点G1，量取外怀一侧楦底棱的长度，取AB长的1/4定点G1，中号楦大约在80mm。找G2点时利用BG1＝BG2的方法确定出G2点来。找前掌外怀控制点H1时，量取楦底棱线AG1长度的1/2定H1点，同样量取里怀AG1长度的1/2定H2点。把6个控制点标在楦底板和楦面板上，

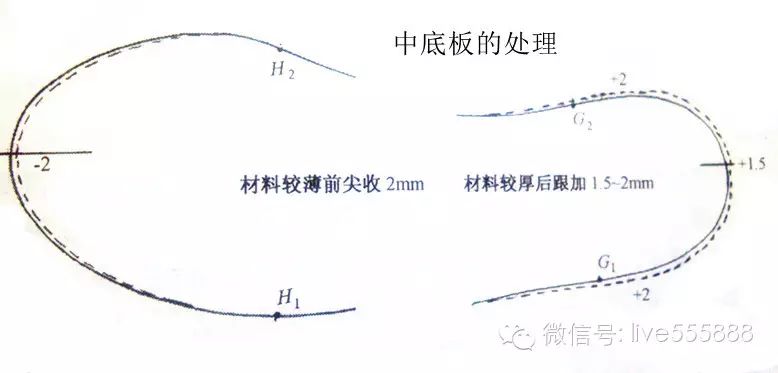

3:中底版
先取下楦底的贴楦纸，展平后制备中底样板。中底版要不要处理，这要看缝合帮面材料的厚度来决定。在材料相对比较薄时，例如设计底帮套楦鞋时，只有鞋里与中底缝合，那么在中底板的前尖部位要收近2mm左右，利用中底的亏损量来拉平帮面；如果材料较厚，例如设计全套楦鞋时，需要缝合帮面、港宝、鞋里等部件，一般要在后身部位加出1.5-2mm
中底板的处理不是死规定，要灵活掌握。由于面板要加放材料的预留厚度，帮脚的长度会大于楦底棱线的长度，所以接帮时会肯定有皱褶存在。前帮的皱褶是为了容纳楦头的厚度，后跟的皱褶是为了容纳后跟突出的肉体，所以这部分多出的量是正常的，千万不要修剪掉。制备折中样板后，里外怀面板帮脚是等长的，但是楦底棱线的外怀一般比里怀长，采用6个控制点同时标出的办法，可以把多出的量分摊到前掌和中腰部位，省去修正的麻烦。有一种歪头楦，使得里外怀楦底棱线的长度差明显变大，遇到这种特殊情况时，可以将前端点A适当往外怀移动2～3m 进行调节。

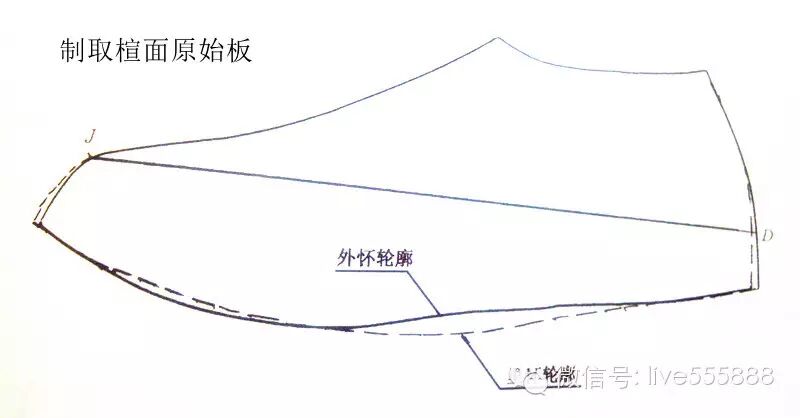

4．制取楦面原始板
量出楦面里外怀的全长和斜长，作为修正面板长度的依据，然后依次取下楦底样板、里怀楦面板、外怀楦面板；进行长度修正。在楦面展平时，外怀楦面板采用J点降3mm的办法处理，里怀楦面板主要用来比较面积大小，J点可以不用降，前尖与后跟的底口同样做工艺跷处理。检查一下，楦底板上有6个控制点，两个面板分别有4个控制点
在帮结构设计时，要采用折中版 ，虽然叫做折中样板，但并非要折中量。制备折中板时以外怀半面板为基准，在卡纸上描出外怀面板的轮廓，并连接JD线，然后将里怀面板覆在外怀面板上，以J点为基准，将背中线比齐，然后描出里怀前帮底口的轮廓线；接着再将后帮背中线比齐，描出里怀中帮底口轮廓线，最后将里怀的J点与外怀重合，比齐JD线，描出前后端的长度。里外怀半面板的区别主要表现在长度、宽度和跷度上，由于跷度不同，使得里外怀半面板的背中线不能重合，但是里外怀的楦面是共用一条背中线的，不存在折中问题，只能分段比齐背中线，分段描出底口线。长度区别以JD线为基准，代表的是楦面的全长，一般情况下，长度上要取折中量。在宽度上可以有“分怀处理”和“取最大面积”两种办法。分怀处理是指里怀、外怀各自制取各自的样板，要取两片；取最大面积是指按照里、外怀总合后的最大面积制取一片样板
