西门子 828D工件自动测量功能的应用（上）

详细阐述了西门子828D工件测量功能的应用：硬件的连接、NCK参数的设置、PLC程序的编写、测头的校准、工件自动测量功能实现。

　使用测头自动测量比人工测量效率高，精度高，稳定性高。自动测量可以缩短在机辅助时间，并消除了因手动检测和找正工件而导致的工件报废。

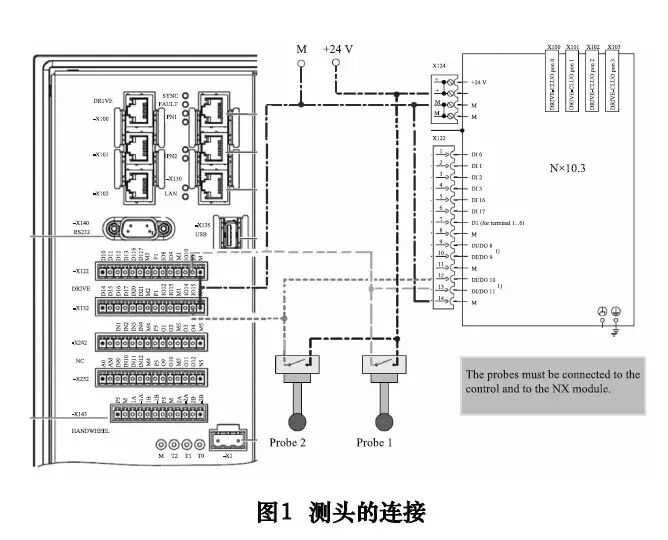

　　西门子828D工件自动测量功能是选项，不激活该选项，无法在程序中编辑测量循环。客户想使用该项功能，需购买此选项。828D系统可连接两个测头，测头的检测信号一般连接到SINMERIK 828D PPU上，如果828D系统配有扩展模块NX10，也可以连接在NX10上。第一测量信号接到：PPU上 X 122 pin 13或者NX10上X122 pin 13，如果有第二测量信号需连接到：PPU上 X 132 pin 13或者NX10上X122 pin 12，连接方法如图1所示。

http://mmbiz.qpic.cn/mmbiz/DE8psCkKsq7rYocSib9jeuic6DaqHoJh2epKjKHiaIuy112bsPwKtI2YaZICn96IVsoIk1ulu8s85CBhmV4ePtMqA/0?wx_fmt=jpeg828D工件自动测量功能的应用（上）" TITLE="西门子 828D工件自动测量功能的应用（上）" />

2.1  设置测头信号，修改机床参数

　　测量信号接口装置上可以设置测量信号输出是高电位或低电位有效，需要与机床参数设置保持一致。

　　MD13200[0]=0  第一测量信号高电位有效  MD13210=1  分布式驱动测量方式

　　828D系统默认将工件测头设置为第1测头，如果机床的测头连线与此不同，需要修改机床参数：

　　MD51606[0]=0测头信号为第1测量输入口

　　MD51606[0]=1测头信号为第2测量输入口

　　因为PPU和NX10上端口X122/X132的信号可以设置为输入信号，也可以设置为输出信号，对于测头连接，需要将X122/X132接口的第11口设定为测头信号输入端，修改相应的CU数据，并保存。

　　p0728 bit 11，15=0 设置为输入信号

2.2  分配测头信号，修改CU参数

　　P0680[0]Central probe input terminal = 0

　　P0680[1]Central probe input terminal = 0

　　p0680[2]Central probe input terminal = 0

2.3  分配测头信号，修改驱动参数

　　p0488[0]= 3测头1输入端口: 编码器1

　　p0488[1]= 3测头1输入端口: 编码器2

　　上述的驱动数据是指所有参与测量的轴驱动数据，如果只改动了CU数据和某个轴驱动数据，测量信号(DB2700.DBx1.0/1.1)虽然可以正常工作，但是在测量中会出现报警，数据修改并确认后可以即时生效，不需要NCK复位，但需要保存修改过的参数。

　　在828D系统的PLC信号状态画面，输入信号DB2700.DBB1，此时手动触发测头1，对应的PLC状态点DB2700.DBX1.0(第一测量信号)将发生信号翻转变化，说明测头部分的连线正常。
