产品简介：
智能数字土壤铅离子传感器的电化学检测铅离子的主要存在形式是阳离子，铅离子传感陶瓷材料芯片搭配电化学金属离子微机电元件检测系统的电化学。有一非常明显的铅离子电流讯号，该讯号随铅离子浓度增加而增加，将该电流讯号强度与浓度经回归分析后，表示本感测器可于真实中精准测量。

技术参数：

测量范围：	0.1 ppm ~ 20700 ppm(mg/L)
温度范围：	-20°C to +50°C
PH范围：	2~12 PH
准确度：	3%
重复性：	±2%
供电方式：	DC 5V-24 V（推荐12V）
峰值电流：	71mA @ DC5V
传输协议：	MODBUS RTU
波特率：	9600（支持115200, 57600, 38400, 28800, 19200, 14400, 9600,4800, 2400, 1200，8N1）
输出接口：	RS485
线缆长度：	标配5米（可配最大线长20米）
工作环境：	温度0～50  湿度≤100%RH
防护等级：	IP65
产品重量：	≤0.5kg

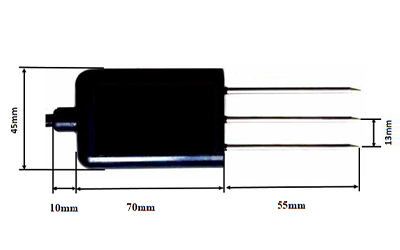

外观尺寸：
https://www.awver.com/uploads/allimg/2403/1-24031F22H40-L.jpg
接线方法
（1）若配备本公司生产的气象站，直接使用传感器线将传感器与气象站上的相应接口相连即可。
（2）若单独购买变送器，变送器配套线线序分别为：


线颜色	输出信号
	通讯型
红色	电源正
黑色	电源地
黄色	A+/TX
蓝色	B-/RX



MODBUS通讯协议
通讯参数：波特率9600  数据位8位  无校验位
两次通信间隔至少1000ms以上
【1】写入设备地址
发送： 00 10 Adress CRC  （5个字节）
返回： 00 10 CRC  （4个字节）
说明： 1.读写地址命令的地址位必须是00
       2. Adress为1个字节，范围为0-255
例如： 发送00 10 01 BD C0
返回： 00 10 00 7C

【2】读取设备地址
发送： 00 20 CRC  （4个字节）
返回： 00 20 Adress CRC  （5个字节）
说明： Adress为1个字节，范围为0-255
例如： 发送 00 20 00 68
返回： 00 20 01 A9 C0

A．读取实时数据：
假设设备地址为：0X01，有效范围0~254，0为广播地址。
如：01 03 00 00 00 01 84 0A

代码	功能定义	备注
Adress	站号（地址）
03	功能码
02	起始地址
00  02	读取数据
XX XX	CRC校验码，前低后高


返回：Adress 03 02 XX XX XX XX
说明：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
04	读单元字节
XX  XX	数据（后高）	十六进制
XX  XX	CRC校验码

举例：发送：01 03 00 00 00 01 84 0A
回复：01 03 02 00 50 B8 44
解析：50 00为传感器数据

C.CRC16校验码的计算
1)  预置1个16位的寄存器为十六进制FFFF（即全为1）；称此寄存器为CRC寄存器；
2)  把第一个8位二进制数据（既通讯信息帧的第一个字节）与16位的CRC寄存器的低8位相异或，把结果放于CRC寄存器；
3)  把CRC寄存器的内容右移一位（朝低位）用0填补最高位，并检查右移后的移出位；
4)  如果移出位为0：重复第3步（再次右移一位）；
如果移出位为1：CRC寄存器与多项式A001（1010 0000 0000 0001）进行异或；
5)  重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理；
6)  重复步骤2到步骤5，进行通讯信息帧下一个字节的处理；
7)  将该通讯信息帧所有字节按上述步骤计算完成后，得到的16位CRC寄存器的高、低字节进行交换；
8)  最后得到的CRC寄存器内容即为CRC16码。(注意得到的CRC码即为低前高后顺序)
注意事项
1、请检查包装是否完好，并核对产品型号是否与
   选型一致；
2、切勿带电接线，接线完毕检查无误后方可通电；
3、传感器线长会影响产品输出信号，使用时不要随意改动产品出厂时已焊接好的元器件或导线，若有更改需求，请与厂商联系；
4、传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品；
5、请保存好检定证书和合格证，维修时随同产品一同返回。

故障排除
1、实际应用测试时，显示仪表示值为0或不在量程以内，可能因接线问题导致采集仪无法正确获取信息，请检查接线是否正确、牢固；
2、若不是上述原因，请与厂家联系。
