土壤钾离子感测器产品简介：
作为测量土壤中交换性钾离子的方法，使用原子吸收电感耦合等离子体发射醋酸铵电极提取钾离子总量，厦门涉川实业有限公司开发生产了一种使用小型的K+ 计（离子电极法）的测量方法，作为现场轻松测量的手段。采用离子电极法测定钾离子浓度。可以很容易地测量。

https://www.awver.com/uploads/allimg/2403/1-2403150050430-L.jpg

检测原理技术依据：
1、使用0.1M醋酸铵溶液作为提取物，按风干细粘土（g）：提取物（ml）=1：2的比例摇动10分钟。）。
2、由离子计测定值（ppm，上清液测定值减去空白值得到的值）和常规方法（1M醋酸铵萃取-原子吸收）计算出钾含量*（“x”）分光光度计测量）土壤交换性钾含量（'y'）之间存在高度相关性（y=3.67x+1.28，r=0.98：x和y均为K 2 Omg/100g）。在该方法中，简化了计算，通过将上述“x”乘以系数“3.78”来计算“y”。（*本机将提取物中所含的NH4离子作为干扰物质进行检测。从样品测定值中减去作为空白值的提取物的测定值，并根据该值进行计算。）
3、该方法基于使用风干细土的测量，但即使使用新鲜土壤，测量结果也没有大的差异，也是适用的。新鲜土的测量值一般比风干细土的测量值低10%左右。

技术参数：

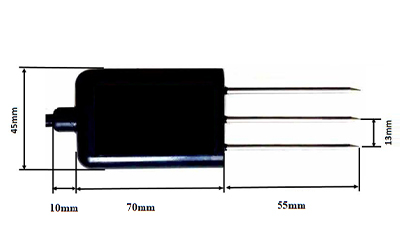

外观尺寸：

https://www.awver.com/uploads/2403/1-24031500523b41.jpg

接线方法
（1）若配备本公司生产的气象站，直接使用传感器线将传感器与气象站上的相应接口相连即可。
（2）若单独购买变送器，变送器配套线线序分别为：




MODBUS通讯协议
通讯参数：波特率9600  数据位8位  无校验位
两次通信间隔至少1000ms以上
【1】写入设备地址
发送： 00 10 Adress CRC  （5个字节）
返回： 00 10 CRC  （4个字节）
说明： 1.读写地址命令的地址位必须是00
       2. Adress为1个字节，范围为0-255
例如： 发送00 10 01 BD C0
返回： 00 10 00 7C

【2】读取设备地址
发送： 00 20 CRC  （4个字节）
返回： 00 20 Adress CRC  （5个字节）
说明： Adress为1个字节，范围为0-255
例如： 发送 00 20 00 68
返回： 00 20 01 A9 C0

A．读取实时数据：
假设设备地址为：0X01，有效范围0~254，0为广播地址。
如：01 03 00 00 00 01 84 0A


返回：Adress 03 02 XX XX XX XX
说明：

举例：发送：01 03 00 00 00 01 84 0A
回复：01 03 02 00 50 B8 44
解析：50 00为传感器数据

C.CRC16校验码的计算
1)  预置1个16位的寄存器为十六进制FFFF（即全为1）；称此寄存器为CRC寄存器；
2)  把第一个8位二进制数据（既通讯信息帧的第一个字节）与16位的CRC寄存器的低8位相异或，把结果放于CRC寄存器；
3)  把CRC寄存器的内容右移一位（朝低位）用0填补最高位，并检查右移后的移出位；
4)  如果移出位为0：重复第3步（再次右移一位）；
如果移出位为1：CRC寄存器与多项式A001（1010 0000 0000 0001）进行异或；
5)  重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理；
6)  重复步骤2到步骤5，进行通讯信息帧下一个字节的处理；
7)  将该通讯信息帧所有字节按上述步骤计算完成后，得到的16位CRC寄存器的高、低字节进行交换；
8)  最后得到的CRC寄存器内容即为CRC16码。(注意得到的CRC码即为低前高后顺序)
注意事项
1、请检查包装是否完好，并核对产品型号是否与
   选型一致；
2、切勿带电接线，接线完毕检查无误后方可通电；
3、传感器线长会影响产品输出信号，使用时不要随意改动产品出厂时已焊接好的元器件或导线，若有更改需求，请与厂商联系；
4、传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品；
5、请保存好检定证书和合格证，维修时随同产品一同返回。

故障排除
1、实际应用测试时，显示仪表示值为0或不在量程以内，可能因接线问题导致采集仪无法正确获取信息，请检查接线是否正确、牢固；
2、若不是上述原因，请与涉川厂家联系。
