旁通型变风量末端装置,你知道多少?图文结合带你深入了解

(2022-05-25 10:29:38)
标签:

暖通

暖通工程师

暖通空调

暖通设计

暖通设计杜老师

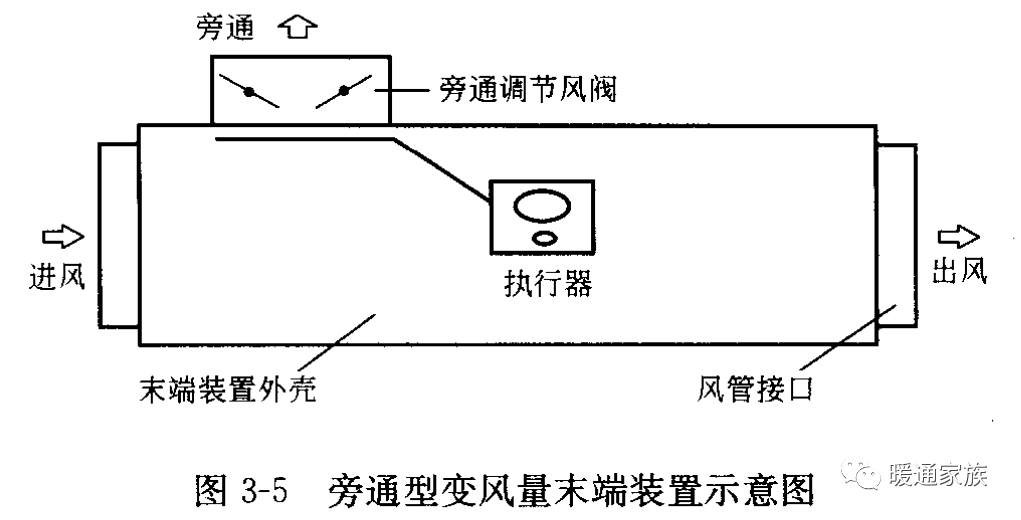

旁通型变风量末端装置是利用设置在末端装置箱体上的旁通调节风阀来改变房间送风量的一种末端设备。图3-5是某种旁通型变风量末端装置示意图。该装置的旁通风口与送风口处设有动作相反的风阀,它们由电动(或气动)执行机构驱动,且受室内温度传感器控制。旁通型变风量末端装置也可选配热水再热盘管或电加热器。

当房间的空调负荷减少时,装置只将一部分风量送入室内,其余部分则经由吊顶或旁通风管旁通回系统。采用旁通型变风量末端装置的空调系统并不具有变风量系统的全部优点,因而被称为“准”变风量空调系统。该系统有大量的送风直接旁通回空调器,系统总风量没有减少,风机用能并未减小,目前在工程中使用不多。

旁通型变风量末端装置具有下列特点:

(1)系统负荷出现变化时,风管内的静压仍大致不变,不会使系统噪声增加,集中空调器风机无需进行控制或调节;

(2)与定风量系统比较,当室内空调负荷减小时,无需增加再热量;

(3)系统投资费用较低,但不减小空调器风机的用能。

旁通型变风量末端装置可根据系统形式进行单独送冷风、送热风,也可在夏季送冷风、冬季送热风。当采用吊平顶作为旁通回风静压箱时,系统的送风温度不宜过低,应防止吊顶内金属构件和混凝土楼板的表面产生凝露。旁通型变风量空调系统适合应用在小型空调系统中。

旁通型变风量末端装置属于单风道压力无关型末端装置,它采用室温控制器直接控制送风量。控制器根据实测数据和设定数据之间的差值调节出风风阀和旁通风阀的开度,调节送入空调房间的风量,使室温维持在设计范围内。
