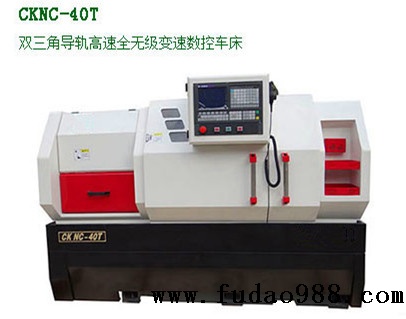

云南一机数控车床技术特点：

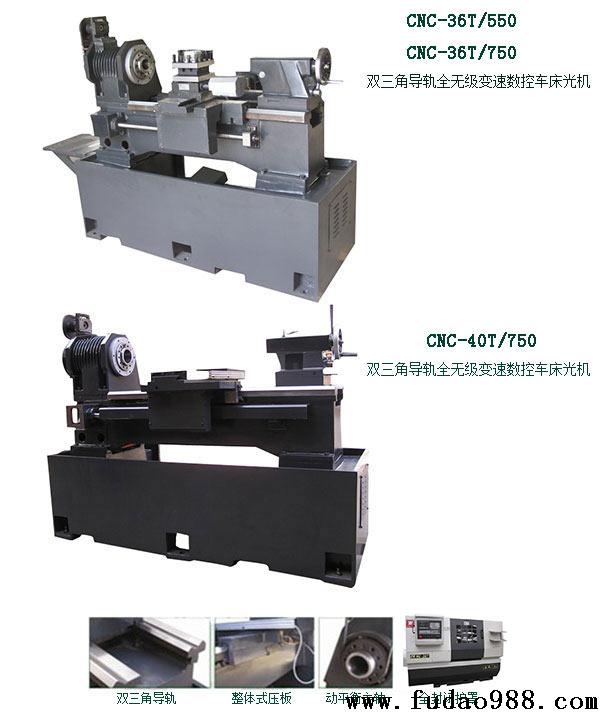

◆床脚整体结构一体化设计制造，经实效处理变形小，具有很高的稳定性和刚性。
◆采用双三角导轨，导向性和刚性好，经超音频淬火后进行精密的磨削加工，精度及精度保持性好。
◆采用加大拖板，整体式压板，使拖板的刚性更加优良，切削更加平稳有力。拖板经过二次实效处理，热变形小。
◆独立主轴结构，通孔Φ70mm，刚性好。选配高精度国产或进口轴承，主轴转速高，车头箱经过两次实效处理，热变形小。
◆主轴经过动平衡处理，零件粗糙度明显改善。
◆全封闭式防护结构，机床在防水，防油，防尘及安全性能方面大大优于同类产品。
◆可选用多种形式之刀具配置方式：四工位立式刀架，六工位卧式电动刀架，刀排。
◆本机适用于精度和尺寸一致性要求较高的中小型零件。
http://754.s21i-3.faidns.com/3717754/2/ABUIABACGAAg1Yb-oAUola_32wQwsAU4Nw.jpg
|
规格
参数
|

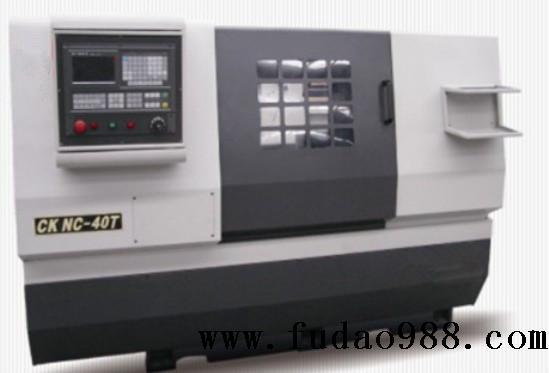

CKNC-40T
|
|
工 作 范 围
|
床身上最大回转直径
|
Φ420mm
|
|
通过滑板最大回转直径
|
Φ230mm
|
|
最大顶尖距
|
Φ750mm，整体式床脚，高30mm的挡水边
|
|
X轴（横向）最大行程
|
295mm（大行程）
|
|
Z轴（纵向）最大行程
|
750mm，前后拖板整体式压板，贴塑
|
|
导轨宽度
|
双三角导轨，宽度340mm，拖板贴塑
|
|
X/Z向滚珠丝杆
|
2505/3210
|
|
X向快速移动
|
6 m/min
|
|
Z向快速移动
|
8m/min
|
|
加工精度
|
IT6-IT7
|
|
主 轴
|
主轴头型号
|
公制80号
|
|
主轴内孔锥度/主轴通孔
|
A2-6/Φ70mm，双迷宫密封，动平衡主轴
|
|
主轴转速
|
标准型：2800rpm（国产轴承）
|
|
高速型：3600rpm（进口轴承）
|
|
夹头尺寸
|
三爪卡盘Φ200mm
|
|
刀 架
|
刀架型式
|
四工位刀架或六工位刀架
|
|
四方刀具柄规格
|
25mm×25mm
|
|
尾 座
|
尾座套筒直径
|
Φ52mm或Φ65mm
|
|
尾座套筒程行
|
双压板锁紧/150mm
|
|
尾座顶尖锥孔
|
MT4﹟
|
|
电机
|
主电机功率
|
5.5KW变频电机
|
|
X/Z轴电机功率
|
5 / 7.5NM
|
|
机床外形
|
2200mm×1400mm×1700mm
|
|
机床重量
|
1800KG
|
http://754.s21i-3.faidns.com/3717754/2/ABUIABACGAAg5of-oAUo8OGhuQIwsAU4Nw.jpg
|
标准配置：
|
标准附件（按出厂装箱单）：
|
|
1、广数GSK-980TDc数控系统
2、5.5KW变频电机
3、7.5KW变频器
4、手动尾座
5、四工位电动刀架
6、电脑自动润滑油泵
7、电动冷却系统
8、照明装置
9、全封闭式防护罩
10、电器控制元件
11、全套技术资料
|
1、K11200C手动三爪卡盘、（限速2500rpm以下）
2、说明书及合格证
3、固定顶尖
4、双头扳手一套
5、内六角扳手一套
6、螺丝刀
7、减震垫块一套
|
|
可另行选配的特殊配置：（另计价）
|
|
1、系统：北京KND凯恩帝
日本FANUC法兰克
日本三菱
德国西门子
2、4KW伺服主电机
3、液压三爪卡盘一套
4、钢制高速手动三爪卡盘（限速3500rpm以下）
5、六工位电动刀架
6、排刀
7、伺服主轴
8、自动送料装置一套
|
说明：由于产品不断改进，本机床外观及技术参数仅供参考，实际外观及技术参数均以订货时为准。
