什么是电能质量在线监测装置

上海长高继保的电能质量在线监测装置应用于电力设备的电能质量监测。随着现代工业和生活的发展，对电能质量的要求也越来越高。电能质量问题不仅会影响电力设备的正常运行，还会对生产和生活带来很大的不便。因此，对电能质量进行在线监测和评估已成 为一项重要的工作。为了解决这一问题，在线电能质量监测装置应运而生。电能质量在线监测装置可以实时监测电压、电流、功率因数、谐波等参数，并通过数据分析、处理和报警功能，及时发现电能质量问题。 电能质量在线监测装置，用户可以实时了解电能质量的状况，及时采取有效的措施，以保障电力设备的安全运行和提高电能利用效率。

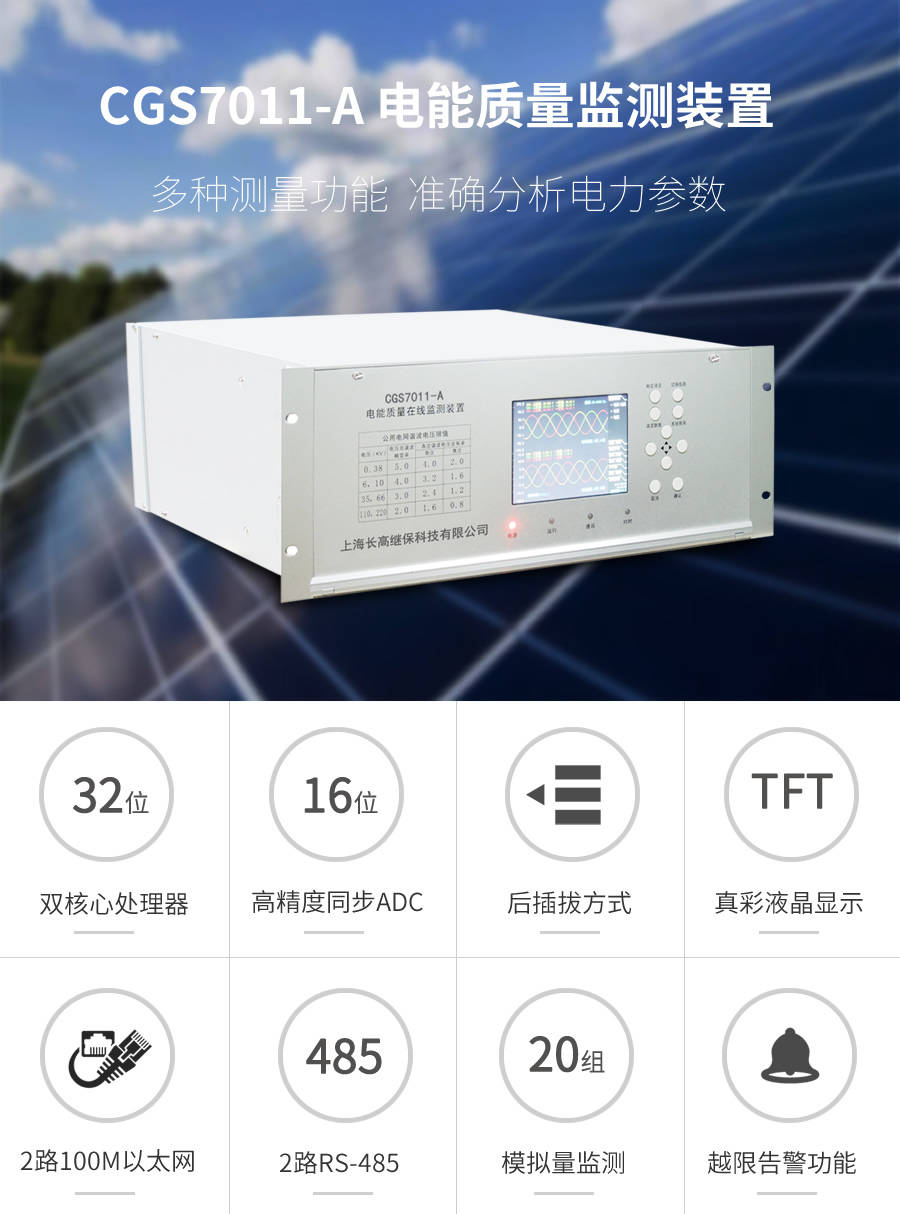

https://p0.itc.cn/q_70/images01/20230304/fc55969a4fc4452eb013db4c4aebfa56.jpeg电能质量在线监测装置

电能质量在线监测装置的优点

一、监测

传统的电能质量监测方法需要人工巡检，费时费力。而这种在线电能质量监测装置可以实时监测电能质量，及时反馈数据，大大提高了监测的效率和准确性。

二、评估

电能质量在线监测装置不仅可以监测电压、电流等基本参数，还可以评估功率因数、谐波等高级参数，从而全面了解电能质量的状况，准确分析问题所在。

三、远程监控

电能质量在线监测装置还可以通过互联网进行远程监控，用户可以在任何地方通过手机或电脑实时了解电能质量的状况，及时采取措施，方便快捷。

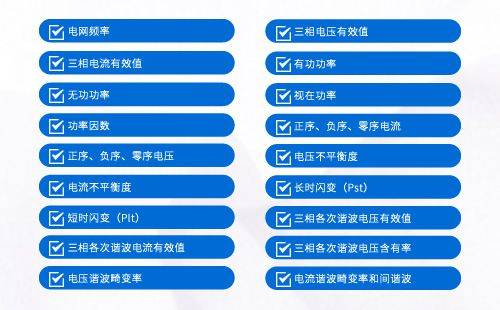

电能质量在线监测装置的功能配置

https://p4.itc.cn/images01/20230304/e787e0da903e4673becaa76c7c03757b.jpeg电能质量在线监测装置功能配置

电能质量在线监测装置主要部件

由以下插件构成: 电源插件、I/O 插件、主板插件、交流插件。（装置最多可配置5 个交流插件。交流插件的数量主要取决于装置所要监测的电压电流回路数量）其主要插件如下说明：

主板插件

CPU 插件包含：微处理器 CPU、RAM、ROM、Flash Memory、网络通讯电路等；此外还包括 GPS 对时、IRIG-B 码对时接口。采用了多种抗干扰措施，提高了抗干扰性能。微处理器 CPU为32位双核处理器，主频达800MHz。

交流插件

交流变换部分包括电流变换器TA和电压变换器 TV，用于将系统 TA、TV 的二次侧电流、电压信号转换为弱电信号，提供给装置的模拟采样模块，并起强弱电隔离作用。每个插件具有4 个监测通道，每个监测通道包含A、B、C 三相。

I/O 插件

I/O插件包括2路开入和支持12 路继电器输出。

电源插件

由电源模块将外部提供的交、直流电源转换为监测装置工作所需电压。本模块输入直流220V/110V 或交流 220V(根据需要选择相应规格)，输出+5V 电压用于装置数字器件工作；24V 电压主要用于继电器的控制回路和开入量的采集回路。

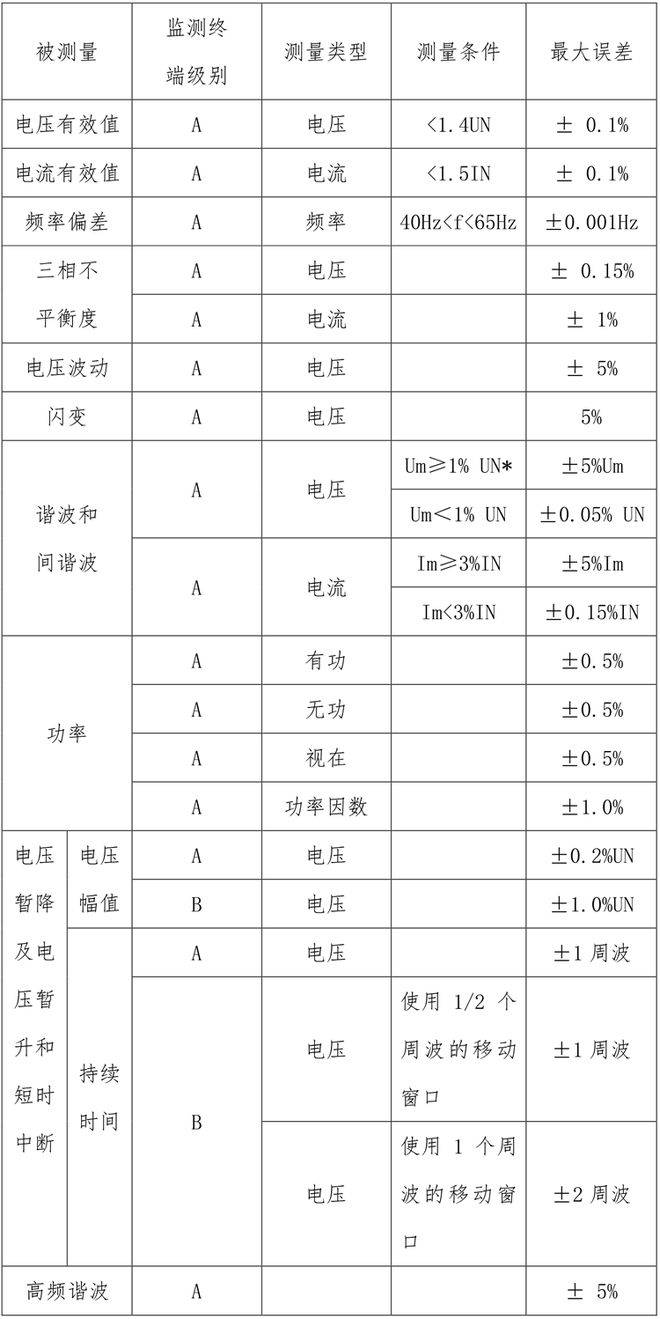

电能质量在线监测装置的测量精度

https://p9.itc.cn/images01/20230304/e45dfbfca49a419f8320c17209669899.jpeg电能质量在线监测装置测量精度

电能质量在线监测装置的主要作用

1、实时监测电能质量参数：可以实时监测电压、电流、频率、功率因数、谐波等电能质量参数，及时发现电能质量问题。

2、分析电能质量问题原因：可以对监测数据进行分析，确定电能质量问题的原因，如电力系统故障、电器设备故障等。

3、预测电能质量问题：电能质量在线监测装置可以对历史监测数据进行分析，预测电能质量问题的发生趋势，及时采取措施防范问题的发生。

4、提高电能利用效率：电能质量在线监测装置可以监测电能的利用效率，及时发现能量浪费和能量损失的情况，提高电能利用效率。

5、提高供电可靠性：可以实时监测电能质量，及时发现电力系统故障，提高供电可靠性。

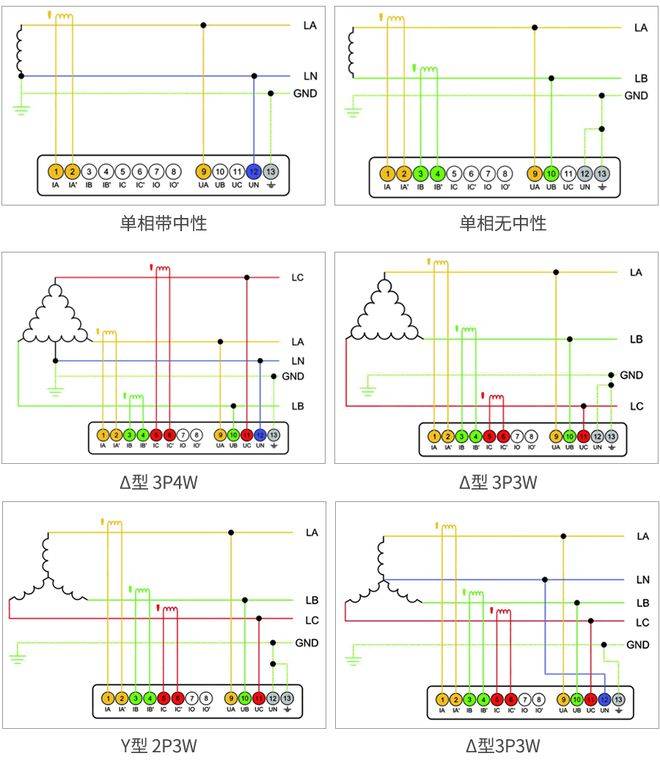

电能质量在线监测装置的典型接线图

https://p5.itc.cn/images01/20230304/9837bed61a9f4f47a67296004f61504b.jpeg在线电能质量监测装置典型接线图

总之，电能质量在线监测装置的作用是保障电能的质量，提高电能的利用效率，提高供电的可靠性，促进电力系统的安全稳定运行。
