调节阀按阀芯（截流元件）的运动方式分为直行调节阀和角行程调节阀两大类，下面小编将带领大家一起分享这两大类调节阀在实际应用中存在的优缺点：

1、Kv值比较

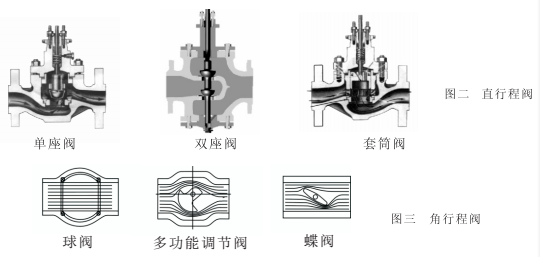

    从图二所示，直行程阀的介质流路复杂，呈S形，因而流阻大，流通能力小，所以流量系数Kv值小。而角行程阀（见图三）的介质流路简单，因而流动阻力小，流通能力大，Kv值大（其Kv值约比直行程阀大1.5-3倍）。

http://www.ocpv.net/UploadFile/image/20170623/14981872444091108.png

2、防堵功能比较

    还是因为直行程阀中的介质流路复杂造成的漩涡死区大，使介质沉淀在节流口附件，造成堵卡，出现阀芯关不死，打不开。由图三可见，角行程阀中的介质基本直通，不易形成沉淀，防堵性能好，故曰“自洁”性能好。

3、重量比较

    重庆华林从图二可见，由介质的S性流路决定调节阀内腔较为复杂，尺寸较大，阀体外形也跟着复杂起来，阀体外形尺寸大，从而其重量也大。

    而从图三可见，角行程阀，由于流路简单，内腔和外形也简单，尺寸也较小，因而重量也较轻。

4、阀杆密封性能比较

    直行程阀的阀芯上下运动，容易把介质带出，因而其阀杆密封性能差。角行程阀的阀杆旋转运动，介质不易向外渗漏，还可采用密封性能更好的填料，使角行程阀的密封性能比直行程提高2-3倍。

    填料在压盖压迫下变形紧紧挤压阀杆，产生对阀杆的摩擦力

            F1=jf

    式中：j填料挤压力

            f摩擦系数

            对直行程阀而言，阀杆总的受力

                    F=F1+F2

    因而需要输出力大的执行机构

    对角行程阀

                    M=Mt+Mf

        式中：Mt不平衡力矩

                Mf摩擦力矩

                以偏心旋转阀为例

                        M=Mt+Mf=FeX+F1r

        式中：X——阀芯中心与转轴中心的距离

                R——阀芯转轴半径

        由于X很小，r也不大，因而总的力矩不大，可用输出力矩较小的执行机构。

5、克服压差比较

    由图二可见，直行程阀中的单密封阀不平衡式结构，流开情形下，压差易把阀芯顶开故允许压差小；而角行程阀的阀芯转动，不平衡力矩为“力*力臂”，因力臂小，力矩小，故允许压差大（可大到阀前压力P1）。
