（三）图文教程

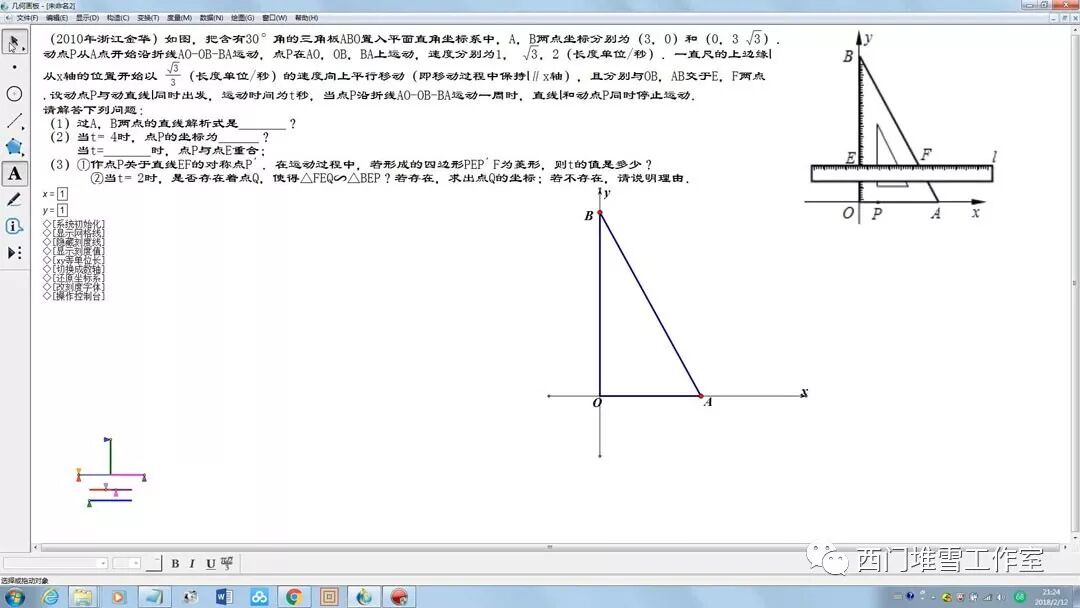

1、新建两个参数x=1，y=1，选择[蚂蚁坐标系参数版]，构建直角坐标平面，在直角坐标平面内，绘制出点A和点B，再构建出△AOB。

https://mmbiz.qpic.cn/mmbiz_jpg/5bakzs2wGtc00riabATynPzeM2WmWFytoJSIhdogvibOwkdWRHunFiaSRYWylDm2iaqJW86ZszAgeuks4kNRytyK0Q/640?wx_fmt=jpeg

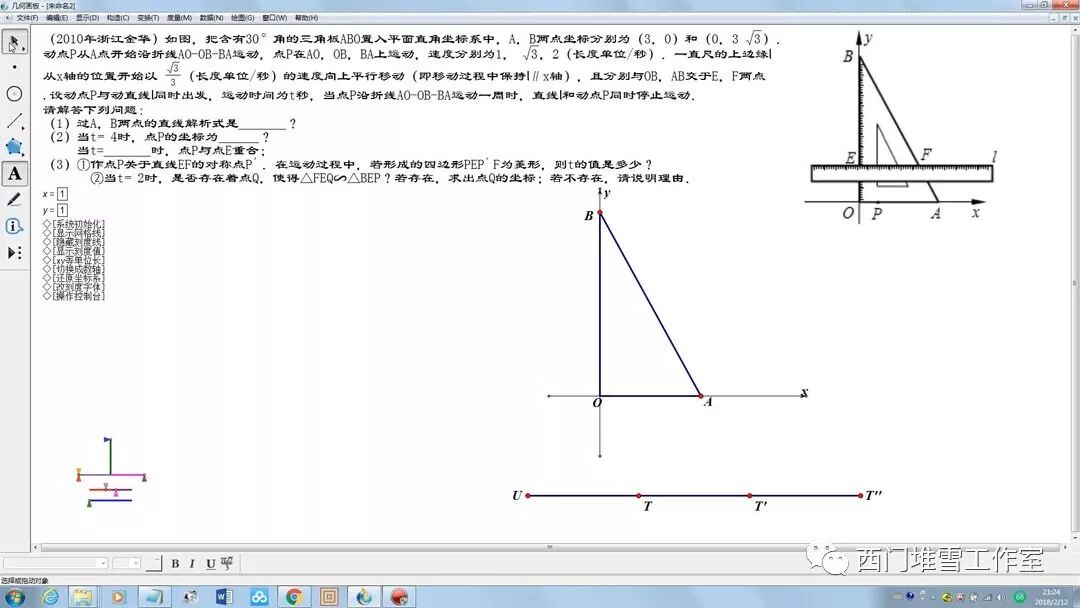

2、在直角坐标平面下方，画一条射线，并在其上面，构造出三条等长线段，找到最长线段的三等分点，标记好字母。

https://mmbiz.qpic.cn/mmbiz_jpg/5bakzs2wGtc00riabATynPzeM2WmWFytoI24VMfJZCt9LR3lKIpwGnuqybsDbmb0ic7pjD6EEr3Vj2F4Od5Yqr0Q/640?wx_fmt=jpeg

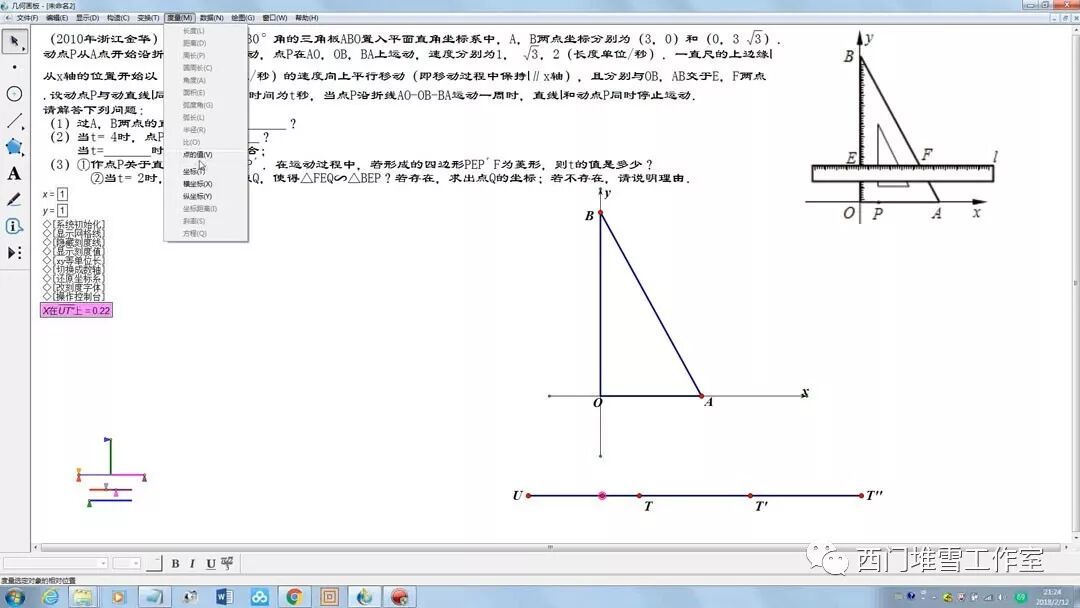

3、点选这条最长的线段，在上面构造一点，并度量该点的值。

https://mmbiz.qpic.cn/mmbiz_jpg/5bakzs2wGtc00riabATynPzeM2WmWFyto3y6j0BpUM1hoxX94Gmd66uicdm7A5om1aY8GGIJ2531JB95RdukiallQ/640?wx_fmt=jpeg

4、在AO上，以[主动点的值×3]构建第一个点P，在OB上，以[(主动点的值-1/3)×3]构建第二个点P，在BA上，以[(主动点的值-2/3)×3]构建点第三个点P。

https://mmbiz.qpic.cn/mmbiz_jpg/5bakzs2wGtc00riabATynPzeM2WmWFytoiat3icSXNGCXMwHgcfVJ5icU5RBlDG3sFMULKCBwLKmCJaTpCTM8qB2tQ/640?wx_fmt=jpeg

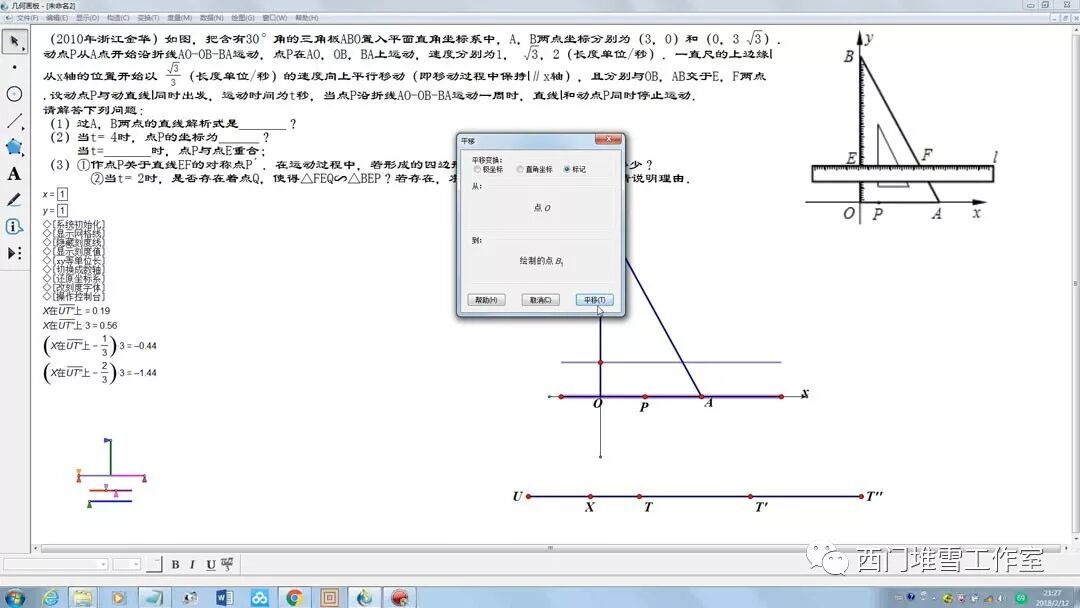

5、在OB上，以主动点的原始度量值构建一点，并标记O点到该点的向量，把在x轴上的直线l，按照标记向量向上平移。

https://mmbiz.qpic.cn/mmbiz_jpg/5bakzs2wGtc00riabATynPzeM2WmWFytoiaXzDXkDkpBXFXjpVKGMdpdXPHS6gtUd3Tib6pMRjvKN4sia6Yq88vWQg/640?wx_fmt=jpeg

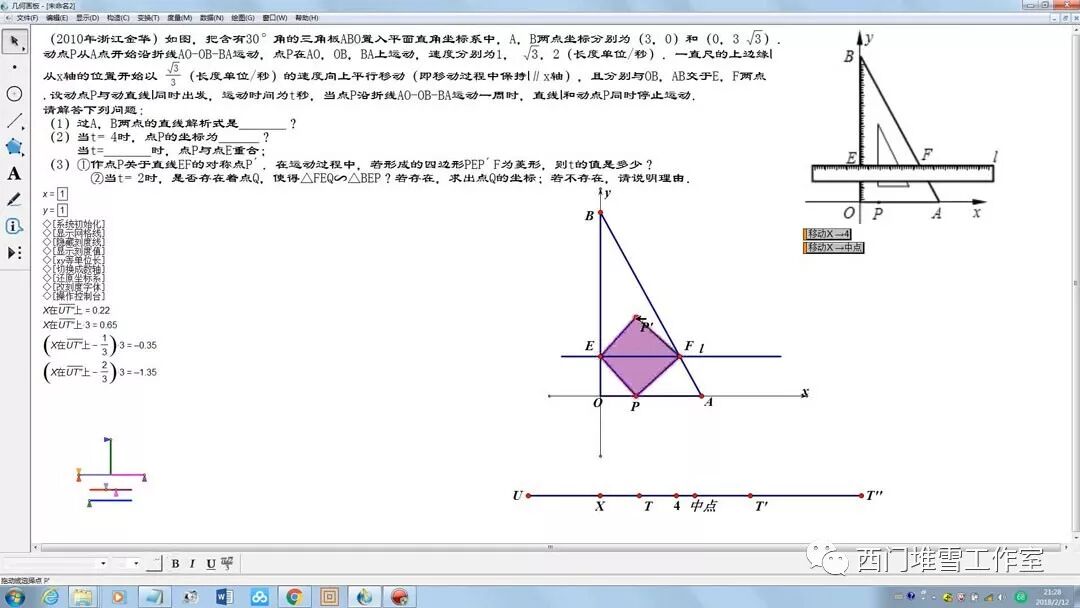

6、分别做出点P关于直线l的对称点P′，并分别做出点P在AO、OB、BA上的四边形PEP′F。

https://mmbiz.qpic.cn/mmbiz_jpg/5bakzs2wGtc00riabATynPzeM2WmWFytorq3jnuicTK9NWUzT9rCVhMMEgztLUmSB4iaAcibBbc4EGHtlV1eia9YXjw/640?wx_fmt=jpeg

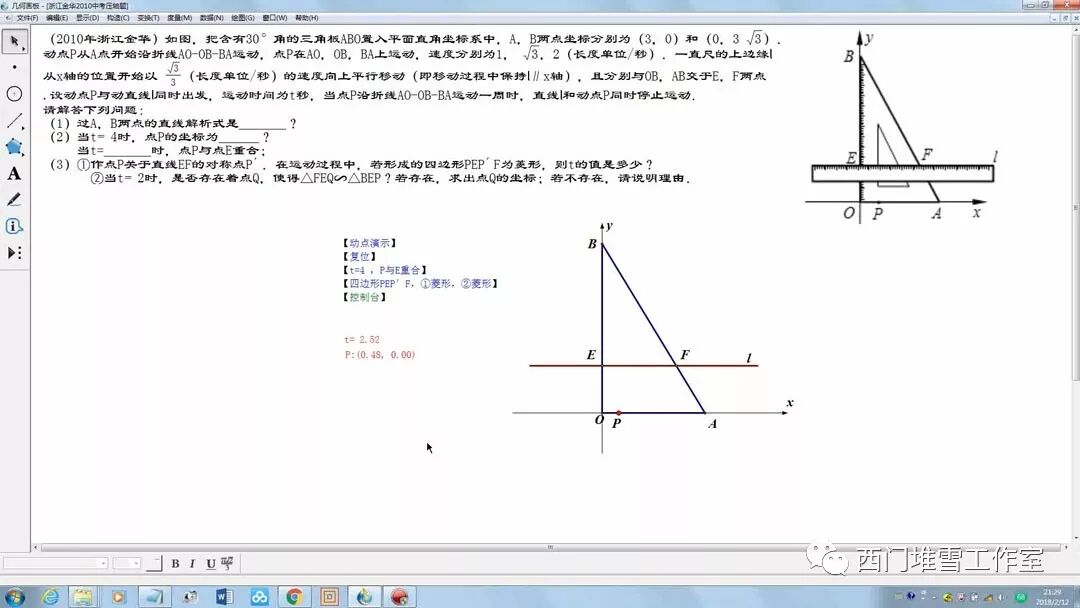

7、利用编辑菜单中的【移动】，制作动画按钮，并把不需要的数据进行隐藏。

https://mmbiz.qpic.cn/mmbiz_jpg/5bakzs2wGtc00riabATynPzeM2WmWFyto9iaiapw9SPuJfXxTeYibW3L2mXo1gW0k5ufSKnPj7vQh0Gjhe8T2icPUqA/640?wx_fmt=jpeg

总结：本节没有用按住shift键分别度量主动点在三条线段上的值，原因是如果这样操作，利用这三个值，在AO、OB、BA上构造点P，当主动点运动到每条线段终点时，也就是度量的数据值达到1时，从动点点P会停留在每条线段的终点上，也就是运动的时候从动点会挂在AO、OB、BA的末端，影响动画的效果。如果对于每条线段上点的大小不在意，利用按住shift键度量值构建从动点是最方便的。本节点的动态效果也可以利用多边形工具实现，但是要嵌入sgn返回函数，这要相对麻烦一些。
