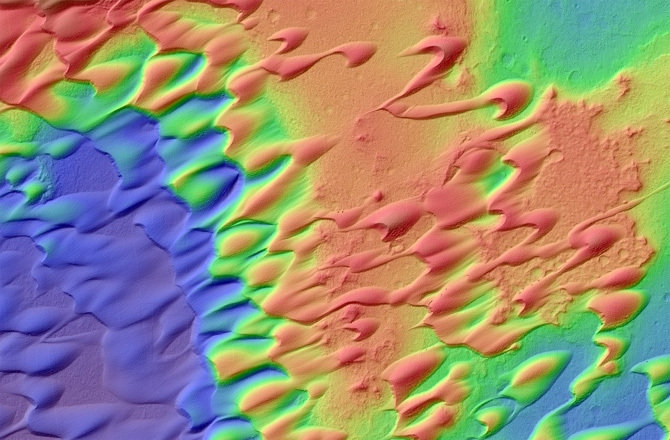

据国外媒体报道，火星轨道侦察器高分辨率成像设备(HiRISE)是火星太空轨道最强大的勘测工具，它能够拍摄到不足1米宽度的火星表面，能够呈现高清晰的火星景观、地质结构、侵蚀作用等。目前，HiRISE研究小组基于“立体图像对”观测不同轨道路径下的火星表面，能够精确描绘出十几厘米的高度特征，这些高分辨率数字模型(DTMs)帮助科学家深入分析火星神秘的地质结构。 http://img1.gtimg.com/6/695/69573/6957388_980x1200_0.jpg       “移动沙丘”

图中所示的是火星尼里-帕特拉(Nili Patera)火山壮观的“移动沙丘”。

高度范围：火星表面高度55米(紫色/蓝色——较低部分)至275米(红色/白色——较高部分)。                 http://img1.gtimg.com/6/695/69573/6957389_980x1200_0.jpg      拉格陨坑

科学家在理解火星表面陨坑形态时，高分辨率数字模型(DTMs)非常有用。如图所示，这是拉格陨坑，其内部有非常陡峭的陨坑斜坡。

高度范围：火星表面高度1311米(紫色/蓝色——较低部分)至1966米(红色/白色——较高部分)。           http://img1.gtimg.com/6/695/69573/6957390_980x1200_0.jpg   拉格陨坑立体图像

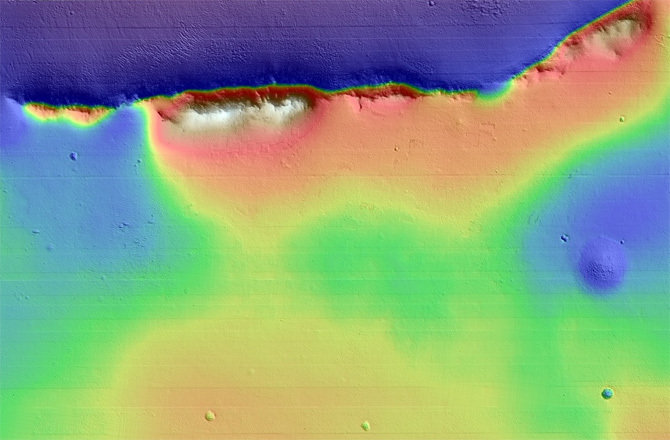

这是合成高分辨率数字模型下拉格陨坑的立体图像对之一，虽然火星轨道侦察器高分辨率成像设备(HiRISE)能够提供高分辨率图像，但很少提供高度数据信息，高分辨率数字模型能够提供地质色彩光谱                  http://img1.gtimg.com/6/695/69573/6957391_980x1200_0.jpg   奋进陨坑边缘

这是梅里迪亚尼平原的奋进陨坑边缘，自2011年，“机遇号”火星车广泛研究了该陨坑边缘，发现远古火星表面存在水的大量证据。高分辨率成像设备和高分辨率数字模型对于绘制该地区图像具有重要作用。

高度范围：火星表面高度-1695米(紫色/蓝色——较低部分)至-1380米(红色/白色——较高部分)。            http://img1.gtimg.com/6/695/69573/6957391_980x1200_0.jpg 新月形沙丘

火星新月形沙丘具有庞大的结构，它接近300米高，具有一个陡峭的滑落面，暗示着曾出现过火山喷发。

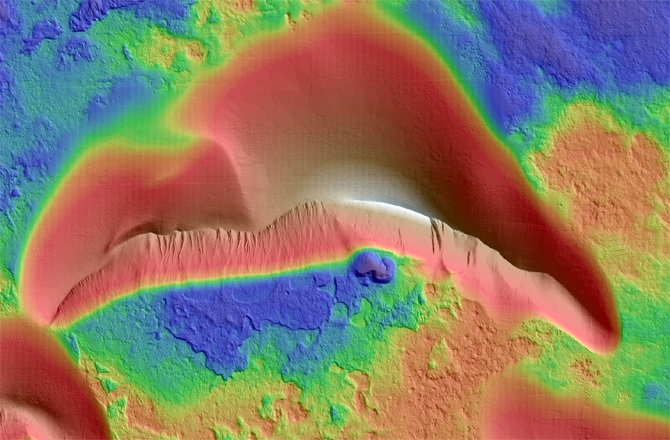

高度范围：火星表面高度1031米(紫色/蓝色——较低部分)至1321米(红色/白色——较高部分)。            http://img1.gtimg.com/6/695/69573/6957392_980x1200_0.jpg   古老碰撞陨坑

它非常像漫画图像，但事实上是阿萨巴斯卡谷地山脊沙丘的一个古老碰撞陨坑，图中的“尾状结构”很可能是盛行风形成的地貌。

高度范围：火星表面高度-2611米(紫色/蓝色——较低部分)至-2441米(红色/白色——较高部分)。         http://img1.gtimg.com/6/695/69573/6957393_980x1200_0.jpg  维多利亚陨坑

梅里迪亚尼平原的维多利亚陨坑，2006年9月至2008年8月，“机遇号”火星车对这个陨坑进行了勘测。

高度范围：火星表面高度-1453米(紫色/蓝色——较低部分)至-1373米(红色/白色——较高部分)。         http://img1.gtimg.com/6/695/69573/6957397_980x1200_0.jpg    锥状地形

这是火星远古火山区域的小型锥状地形，形成于熔化的熔岩流经冰水表面。

高度范围：火星表面高度-3262米(紫色/蓝色——较低部分)至-3196米(红色/白色——较高部分)。            http://img1.gtimg.com/6/695/69574/6957401_980x1200_0.jpg 深槽水道

这是塔尔塔鲁斯-科勒斯地区远古水流形成的深槽水道，小型“岛屿”在弯曲航道上明显可见。

高度范围：火星表面高度-3301米(紫色/蓝色——较低部分)至-3189米(红色/白色——较高部分)。         http://img1.gtimg.com/6/695/69574/6957402_980x1200_0.jpg  加萨陨坑

放大加萨陨坑的图像显示侵蚀形成的沟壑。

高度范围：火星表面高度-704米(紫色/蓝色——较低部分)至581米(红色/白色——较高部分)。              http://img1.gtimg.com/6/695/69574/6957403_980x1200_0.jpg  “反向山谷”

这是邻近朱芬塔峡谷的“反向山谷”，随着时间的流逝，这处地形较低的地区由于远古峡谷表面遭受侵蚀，周围的物质变得更加松散，逐渐形成山脊状结构。

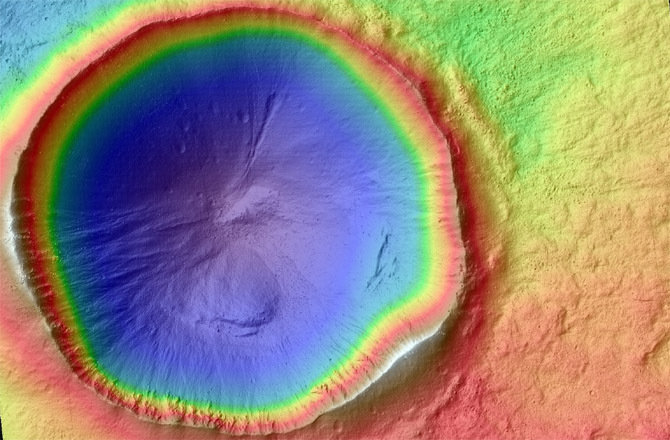

高度范围：火星表面高度2128米(紫色/蓝色——较低部分)至2234米(红色/白色——较高部分)。              http://img1.gtimg.com/6/695/69574/6957404_980x1200_0.jpg 保存完好的碰撞陨坑

保存完好的3公里直径碰撞陨坑。

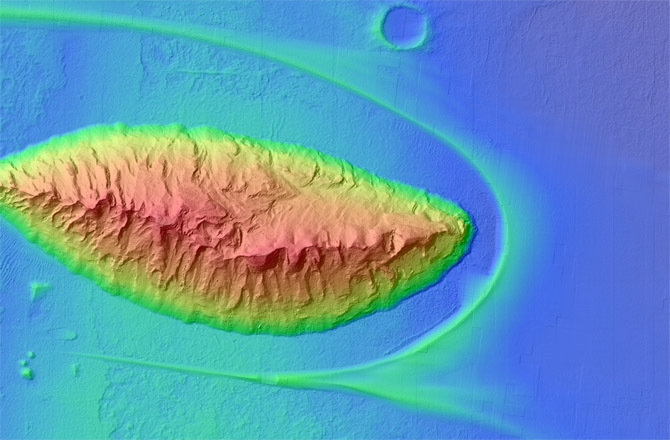

高度范围：火星表面高度1114米(紫色/蓝色——较低部分)至1742米(红色/白色——较高部分)。             http://img1.gtimg.com/6/695/69574/6957405_980x1200_0.jpg  恒河峡谷高地

如图所示，这是恒河峡谷的一处高地，使用地形学色彩基准参照，这处高地从底部至顶部大约800米。高地周围的弧状结构可能是强风吹袭形成的脊状物质。

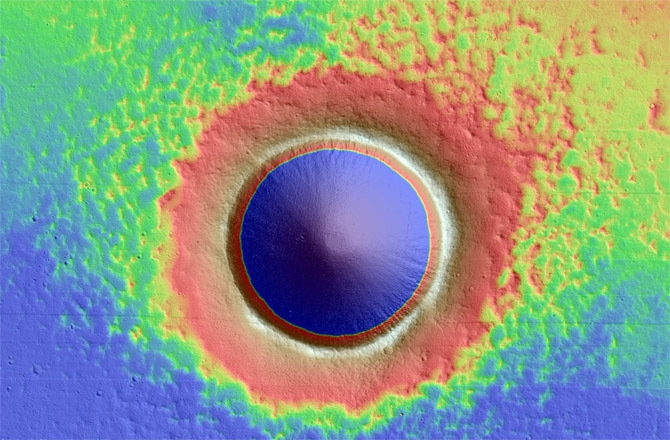

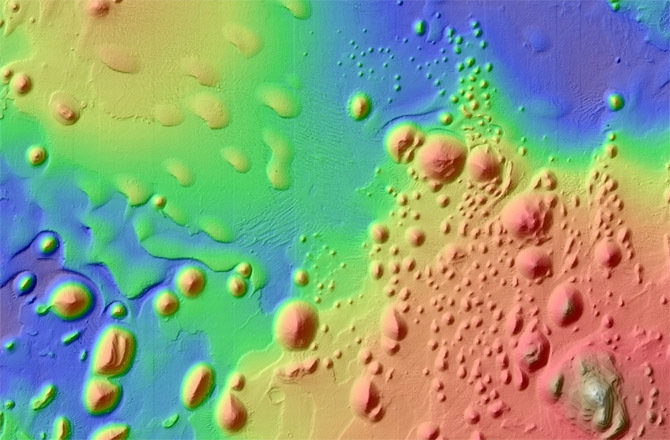

高度范围：火星表面高度-3716米(紫色/蓝色——较低部分)至-2711米(红色/白色——较高部分)。         http://img1.gtimg.com/6/695/69574/6957411_980x1200_0.jpg  阿拉伯高地陨坑

阿拉伯高地的陨坑，该地区带有楼梯状丘陵和沙丘。

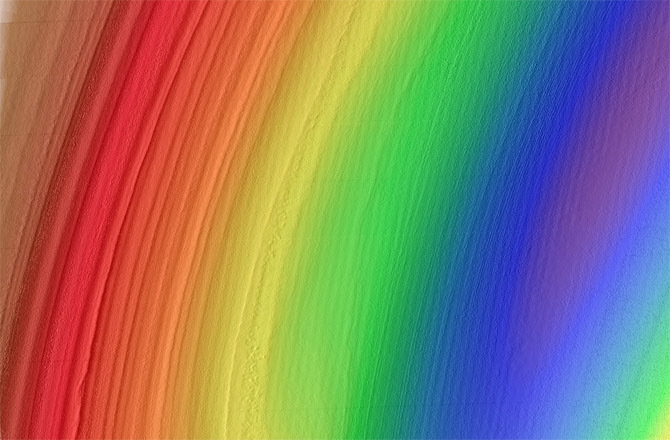

高度范围：火星表面高度-2575米(紫色/蓝色——较低部分)至-2259米(红色/白色——较高部分)。           http://img1.gtimg.com/6/695/69574/6957417_980x1200_0.jpg  新碰撞陨坑

刚形成不久的碰撞陨坑，火星表面形成不久的陨坑具有平滑的山脊，经常呈现出圆形结构。较古老的陨坑经历大气层侵蚀，经常导致山脊出现破碎、缺口和滑坡。

高度范围：火星表面高度-4304米(紫色/蓝色——较低部分)至-3658米(红色/白色——较高部分)。         http://img1.gtimg.com/6/695/69574/6957423_980x1200_0.jpg  火星北极层状表面沉积

火星北极地区层状表面沉积，形成台阶状结构。

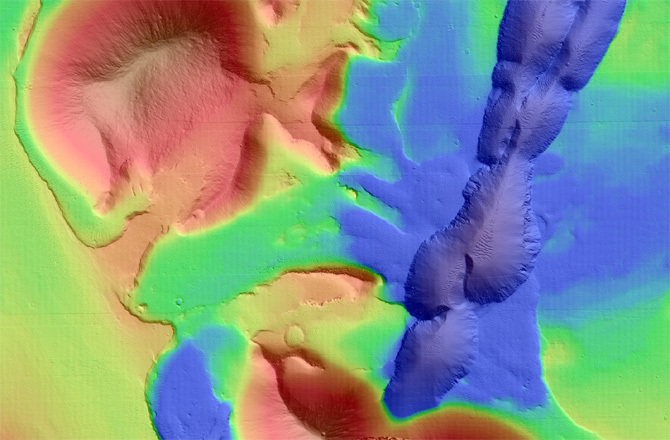

高度范围：火星表面高度-3555米(紫色/蓝色——较低部分)至-3027米(红色/白色——较高部分)。            http://img1.gtimg.com/6/695/69574/6957424_980x1200_0.jpg 古洪流。

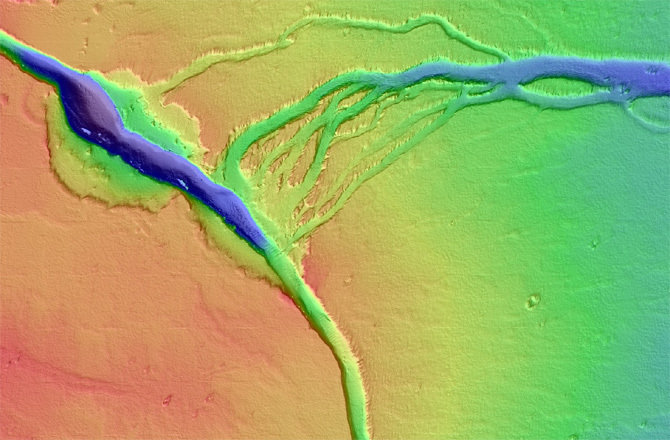

高度范围：火星表面高度-2747米(紫色/蓝色——较低部分)至-1577米(红色/白色——较高部分)               http://img1.gtimg.com/6/695/69574/6957425_980x1200_0.jpg    斜坡盾状火山

火星萨希斯地区艾斯克雷尔斯山斜坡盾状火山底部，远古河流和支流通道形成这一表面结构。

高度范围：火星表面高度6432米(紫色/蓝色——较低部分)至6675米(红色/白色——较高部分)。            http://img1.gtimg.com/6/695/69574/6957426_980x1200_0.jpg   分流河道

向下流至艾斯克雷尔斯山的分流河道。

高度范围：火星表面高度6568米(紫色/蓝色——较低部分)至6766米(红色/白色——较高部分)。
