在分析整流二极管电路的初期阶段，是有一定的电路分析经历、经验之后有更简单的方法，即判断口诀。

http://www.szchenda.com/UploadSysFiles/Images/236.png

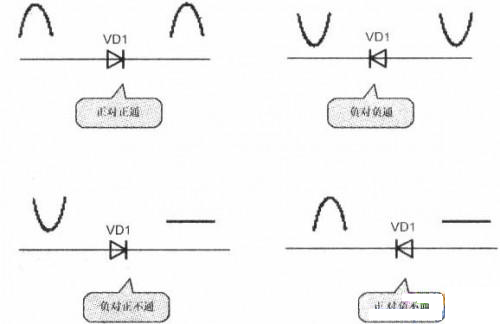

    交流输入电压加到整流二极管上后，如何判断整流二极管导通还是截止是电路工作原理分析是否正确的关键，记住判断口诀：正对正通，负对负通，正对负或负对正都不通。

    所谓“正对正通”是：交流输入电压的正半周加到整流二极管正极时，整流二极管导通：“负对负通”是交流输入电压的负半周加到整流二极管负极时整流二极管导通；“正对负或负对正都不通”是交流输入电压的正半周加到整流二极管负极，或交流输入电压的负半周加到整流二极管正极时，整流二极管都不能导通。
