二极管的反向击穿

(2016-10-27 16:28:43)

二极管击穿的主要原因是:两端所加的反向电压,超过某个特定值。二极管的反向击穿分两种,一种是齐纳击穿,一种是雪崩击穿。那么这两种反向击穿有什么区别呢?



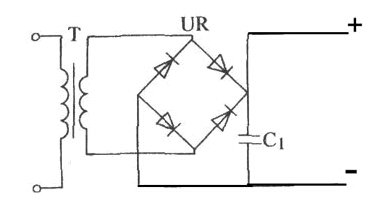

http://www.szchenda.com/UploadSysFiles/Images/QQ%E6%88%AA%E5%9B%BE20161026101036.jpg



    齐纳击穿。二极管在高掺杂浓度的情况下,因势垒区宽度很小,二极管反向电压较大时,破坏了势垒区内共价键结构,使价电子脱离共价键束缚,产生电子-空穴对,致使二极管电流急剧增大,这种击穿称为齐纳击穿。如果掺杂浓度较低,势垒区宽度较宽,不容易产生齐纳击穿。



    雪崩击穿。当二极管反向电压增加到较大数值时,外加电场使电子漂移速度加快,从而与共价键中的价电子相碰撞,把价电子撞出共价键,产生新的电子-空穴对。新产生的电子-空穴被电场加速后又撞出其它价电子,载流子雪崩式地增加,致使电流急剧增加,这种击穿称为雪崩击穿。无论二极管处于击穿,若对其电流不加限制,都可能造成PN结永久性损坏。
