静载荷试验中最常见的是单桩竖向抗压静载试验，单桩竖向抗压静载试验采用接近于竖向抗压桩的实际工作条件的试验方法，确定单桩竖向抗压承载力，是目前公认的检测基桩竖向抗压承载力最直观、最可靠的试验方法。

单桩竖向抗压静载荷试验主要是通过测量确定单桩竖向抗压极限承载力，即指单桩在竖向载荷作用下达到破坏状态前或出现不适于继续承载的变形时所对应的最大荷载。它取决于土对桩的支承阻力和桩身结构强度，一般由土对桩的支承阻力控制，对于端承桩、超长桩和桩身质量有缺陷的桩，可能由桩身结构强度控制。

检测系统的组成

静载试验设备主要由加载反力系统、荷载量测系统、位移量测系统和自动采集系统组成。

http://p7.itc.cn/images01/20200730/9a4a8d1712b6479891a5f360e933b73f.png

加载反力系统

加载反力装置组成：加载稳压设备、反力装置

目的：是保证提供足够的反力通过加载设备将荷载传到桩的预定部位。

1、加载稳压设备

试验加载无论是竖向抗压、抗拔或水平推力均宜采用油压千斤顶加载。

千斤顶使用规定：

（1）两台以上并联时，型号、规格应相同。

（2）千斤顶合力中心与桩形心重合。

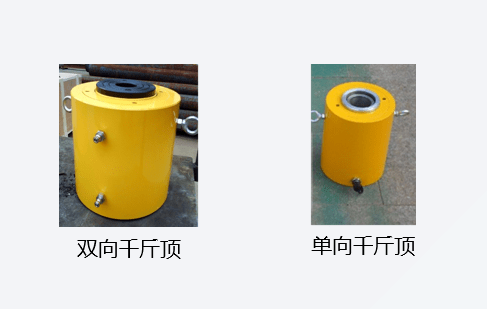

千斤顶选用原则：

（1）并联使用需要同规格

（2）千斤顶出力

（3）千斤顶行程

http://p3.itc.cn/images01/20200730/69bf80e21bb14e08b3095c5fa5c6c8b0.png

油泵的选取原则

1.出油量

2.最大工作压强

3.油箱大小

4.双油路油泵

常见油泵：

http://p1.itc.cn/images01/20200730/5d764789620841a39a1e1342ebbd1073.png

电动油泵

http://p4.itc.cn/images01/20200730/4109e60c92ce45f68bb6da29a08b526b.png

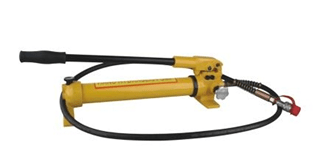

手动油泵

2、反力装置

常见的反力装置由不同规格的钢梁、支墩、配重（混凝土块或钢块）等组成。

单桩竖向抗压静载荷装置常采用锚桩反力装置、压重反力装置、锚桩压重联合反力装置、地锚反力装置。

http://p8.itc.cn/images01/20200730/bab9ad080df144bfb30a519b0e464e9e.png

锚桩反力装置

http://p2.itc.cn/images01/20200730/c199a9de7b3b425f972037d251565d78.png

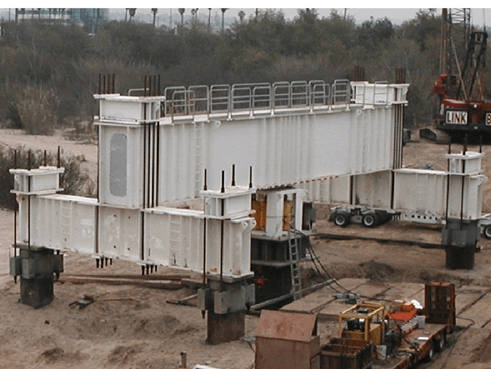

锚桩反力装置

http://p9.itc.cn/images01/20200730/27ff49aabcc1472a940c1c6d3492254f.png

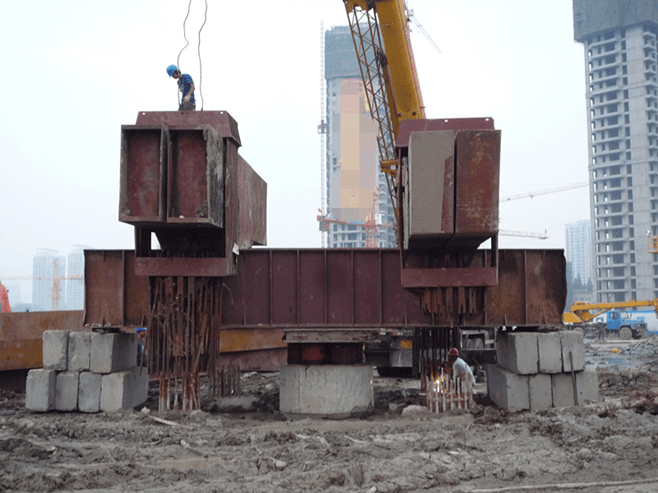

锚桩反力装置

http://p6.itc.cn/images01/20200730/2064d00afde14535a22447fb5cc7e050.png

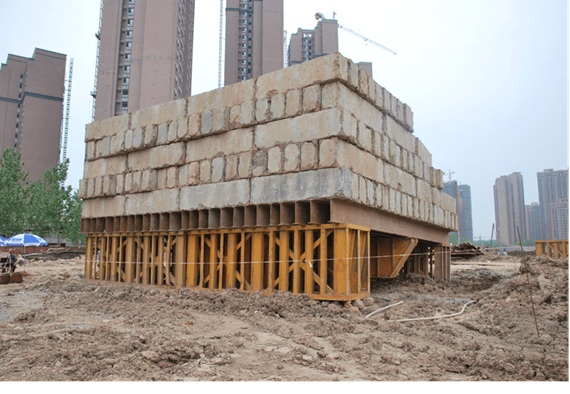

压重反力装置

http://p9.itc.cn/images01/20200730/b1cd7c0549234ff389e73a247e0915bc.png

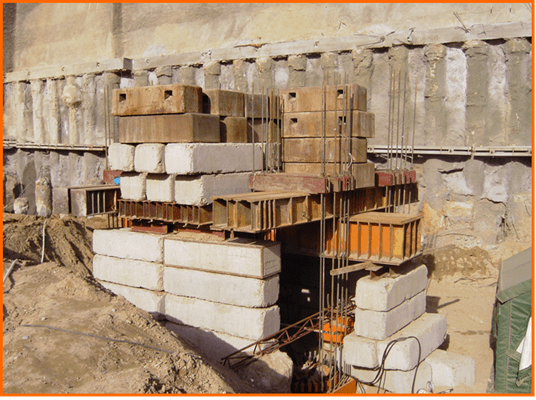

锚桩压重联合反力装置

http://p3.itc.cn/images01/20200730/44b1b7a9295b4104a161e42143136793.png

地锚反力装置

荷载量测系统：压力测试设备，主要包括压力表、压力传感器、荷重传感器。

http://p5.itc.cn/images01/20200730/4e2eecd1241842ed92ef964b2be55b25.png

荷载量测系统

精度要求：优于等于0.5级

压力表和压力传感器安装在止压阀与千斤顶之间。

http://p8.itc.cn/images01/20200730/0a4468f8566f4555ac0b98d5ae80d49e.png

http://p5.itc.cn/images01/20200730/b540b39c1b11447d863ddefba997c38c.png

http://p4.itc.cn/images01/20200730/ccac53bb6a8f4e85973f4e455f34735e.png

压力表 压力传感器 荷重传感器

位移量测装置：位移测量装置包括基准梁、基桩桩和百分表或位移传感器。

http://p8.itc.cn/images01/20200730/e60f6a8bb12a424dbd89bbdb9dd32841.png

位移测量系统

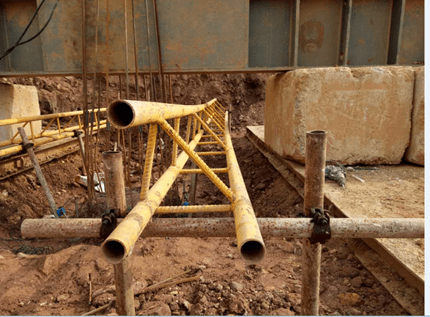

1、基准梁

http://p5.itc.cn/images01/20200730/9089ea6c6d2b4239845b47c8f2591b3a.png

a. 刚度。

b. 一端应固定，一端应简支。

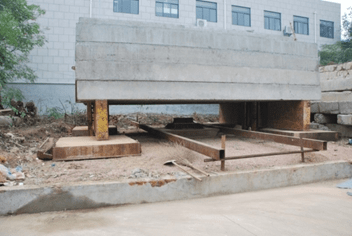

2、基准桩

http://p3.itc.cn/images01/20200730/16e12a5e8c454249b442ba1fdcf26787.png

反力装置

试桩中心与锚桩中心

（或压重平台支墩边）

试桩中心与基准桩中心

基准桩中心与锚桩中心

（或压重平台支墩边）

锚桩横梁

≥4（3）D且＞2.0m

≥4（3）D且＞2.0m

≥4（3）D且＞2.0m

压重平台

≥4D且＞2.0m

≥4（3）D且＞2.0m

≥4D且＞2.0m

地锚装置

≥4D且＞2.0m

≥4（3）D且＞2.0m

≥4D且＞2.0m

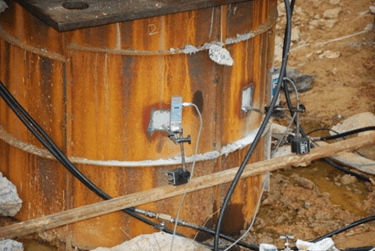

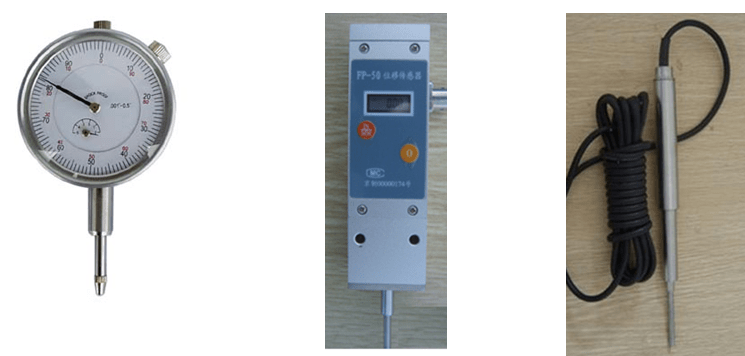

（3）百分表和位移传感器

位置：桩顶200mm以下位置，最好不小于0.5倍桩径。

数量：直径或边宽＞500mm的桩 ，应在其两个方向对称安置4个百分表或位移传感器，直径或边宽≤500mm的桩可对称安置2个百分表或位移传感器。

http://p7.itc.cn/images01/20200730/53e5de5f459b4a2ebd55685bb1fd5e64.png

精度：误差不大于0.1%FS，分辨率不高于0.01mm.

宜采用大量程百分表或位移传感器。

http://p2.itc.cn/images01/20200730/8aad8a19643148b2b6d5b4a431c75e0b.png

自动采集系统

http://p0.itc.cn/images01/20200730/a58308b2428b43688785cc4ed6031e9a.png

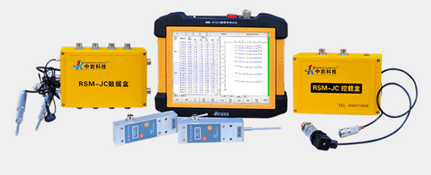

RSM-JC5(C) 静载荷测试仪

静载试验由于试验时间较长，现场的环境较恶劣，市面上出现了很多静载荷试验仪，能够较大程度增加现场的检测效率，减少现场检测工作人员的工作量，并且能够较精准的进行操作和记录等。 使用静载荷测试仪，不仅能提高现场的工作效率，保障现场工作人员的安全，并且能更准确地进行试验。
