汽车草图绘制要点

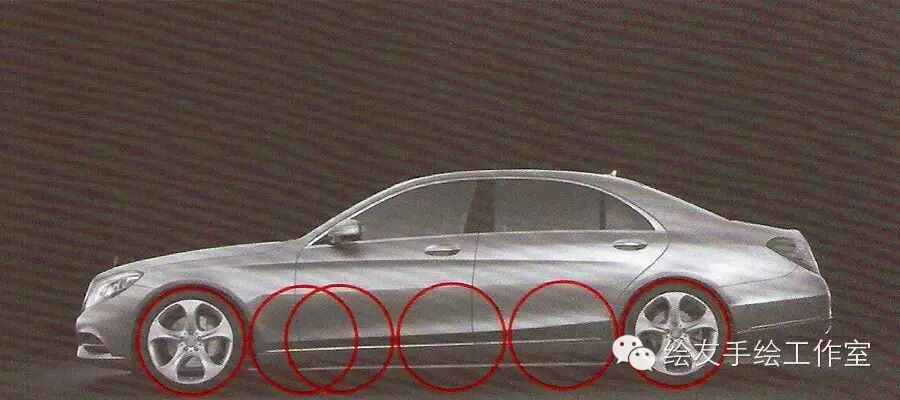

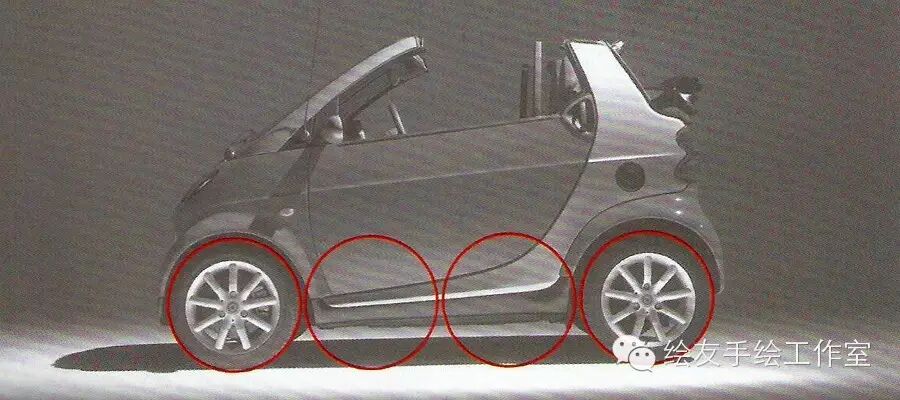

   画车子最重要的就是准确的整车透视关系和车体各部分之间的比例关系，这其中关键部分之一就是车轮，四个车轮的位置直接决定了整车的透视和比例关系。

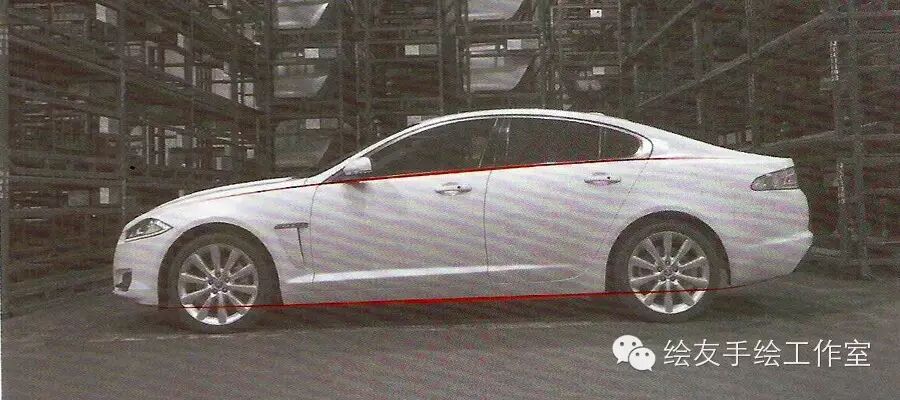

   除了车轮，车子上的其他部分也同样起着极其重要的“定位”作用，比如前后防撞杠的下缘，以及前后两轮之间的侧裙板的下缘，还有决定整车形态趋势的腰线。

   要善于运用辅助线将看似多变的车身块面归纳为基本的几何体，来帮助绘图者在绘图之初就能对整体的形体块面有个全局性的把握，之后要做的就是运用减法原则，结合辅助线，将形体逐渐细化。

   在画车之前一定要先对汽车的基本结构有一定的了解。因为只有知其内涵，才能下笔如有神，因为内在是外在的依据。

https://mmbiz.qlogo.cn/mmbiz/8ctH8xlibPPI7nmYcgj9j4LPOJ0CH7BOcTgYeeLOjRUCjSic9haUK0GvYJPKQU1FqVCe6kYqLCCHtF9U3pe90mvQ/0?wx_fmt=jpeg

https://mmbiz.qlogo.cn/mmbiz/8ctH8xlibPPI7nmYcgj9j4LPOJ0CH7BOcV03NskFPPsTPwAzytCkHXdPdu6iapudVc62IlhmTz1OSzklkfEMBgIg/0?wx_fmt=jpeg

https://mmbiz.qlogo.cn/mmbiz/8ctH8xlibPPI7nmYcgj9j4LPOJ0CH7BOcUjDXexxnhNOg1wiaYfluwXicZWEJjibu5L5ayA8NaSdC1nbmdPZXhXibzA/0?wx_fmt=jpeg
汽车绘制过程

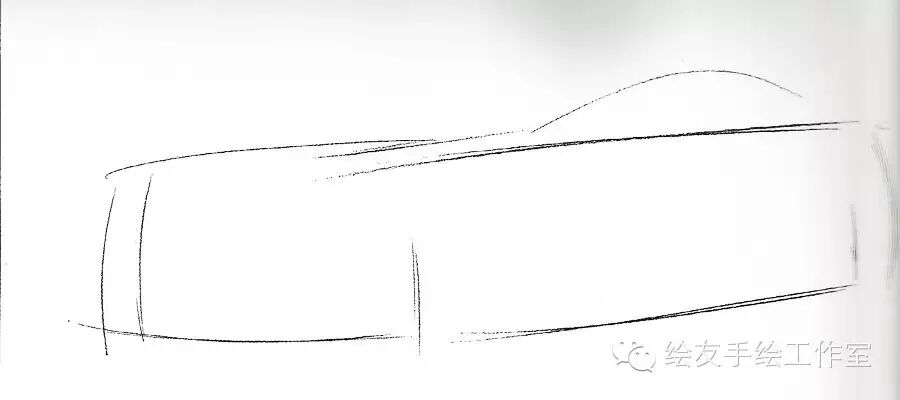

1、起稿。将产品归纳为简单形体，并画出产品的基本位置参考线。

https://mmbiz.qlogo.cn/mmbiz/8ctH8xlibPPI7nmYcgj9j4LPOJ0CH7BOc1aj8MvZ5OPbjib6HDP0uPHUCRZROEeyh989ibLHD3GEibW5DBhsXkCsUQ/0?wx_fmt=jpeg

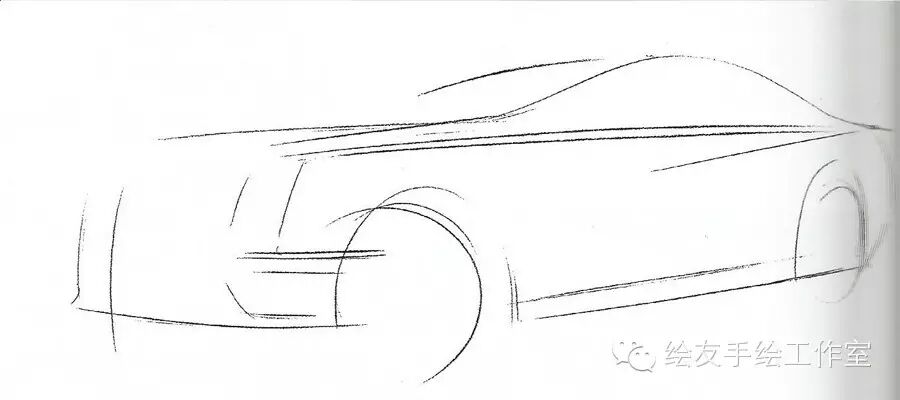

2、初步勾画出产品形体大致的轮廓线。

https://mmbiz.qlogo.cn/mmbiz/8ctH8xlibPPI7nmYcgj9j4LPOJ0CH7BOcSJl109zpK5ic1dr6PM9667icDGZgicOkQY8O4UKibeAxM4icotiaNFJSxfzQ/0?wx_fmt=jpeg

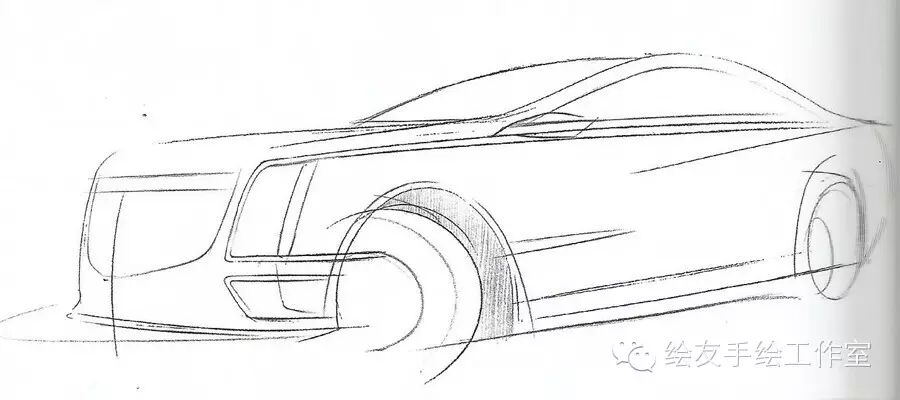

3、进一步画出产品的分股轮廓线。

https://mmbiz.qlogo.cn/mmbiz/8ctH8xlibPPI7nmYcgj9j4LPOJ0CH7BOcSWyBqBAj2KQ8hWHc7Ja73TRxX1Ql4soClKwJ6jUmj7R8ZeR8c4cE8Q/0?wx_fmt=jpeg

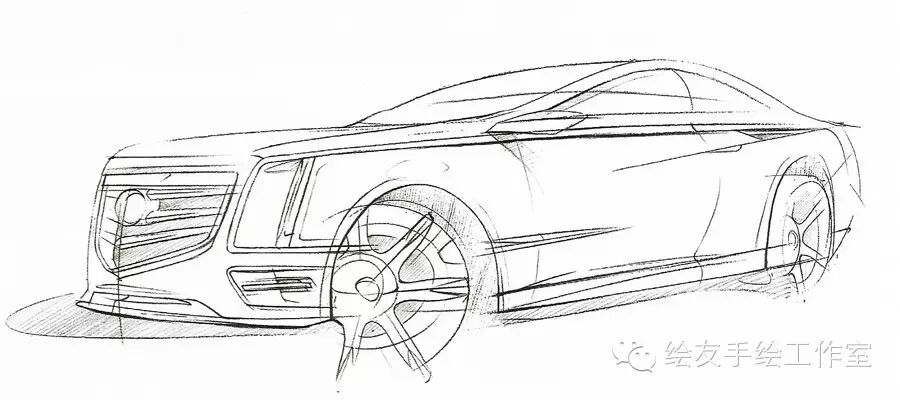

4、进一步完善产品的细节刻画。这里注意要做到刻画局部的同时不断协调整体，借助参考线及产品各部分之间的相互位置关系，来确定各个细节部分相对的位置，千万不要刻画局部的时候忘记从总体来观察比较。

https://mmbiz.qlogo.cn/mmbiz/8ctH8xlibPPI7nmYcgj9j4LPOJ0CH7BOcaIgUwP1G5nHOBHeNQxg7cZzJ9jSB1LOQh1o6kMshnmHZibDpH0kMyxA/0?wx_fmt=jpeg

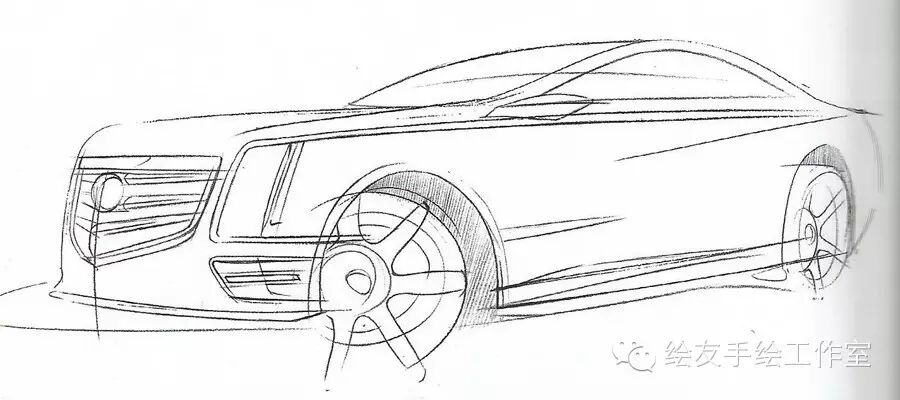

5、深入刻画并概论产品的体积感，画出产品的细节转折，勾画出简单的产品光影关系，为后面上色彩、明暗打下基础，铅笔完成稿。

https://mmbiz.qlogo.cn/mmbiz/8ctH8xlibPPI7nmYcgj9j4LPOJ0CH7BOc32DYvL2wIyq7RtIUzRjiaKIarOWTw4jxHy2gSN20u32qS6yQZT4jQOA/0?wx_fmt=jpeg

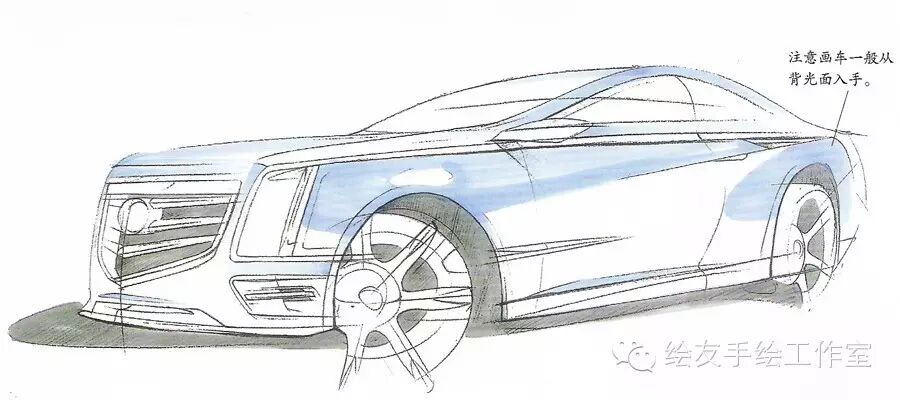

6、通过对形体及光源的分析，首先选择车体固有色蓝色，画出产品的色彩倾向。

https://mmbiz.qlogo.cn/mmbiz/8ctH8xlibPPI7nmYcgj9j4LPOJ0CH7BOcZmdFcvcnLwMd17RB5B7cicOE3QOk88F87j6lfwZDibdXxHZQnFURIR5g/0?wx_fmt=jpeg

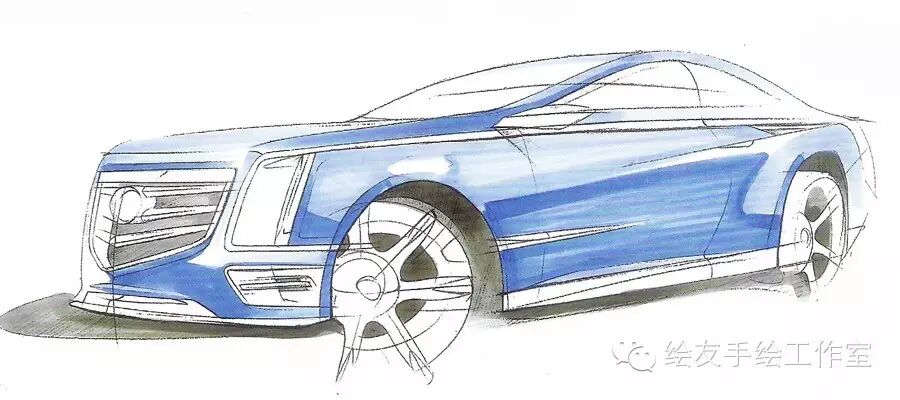

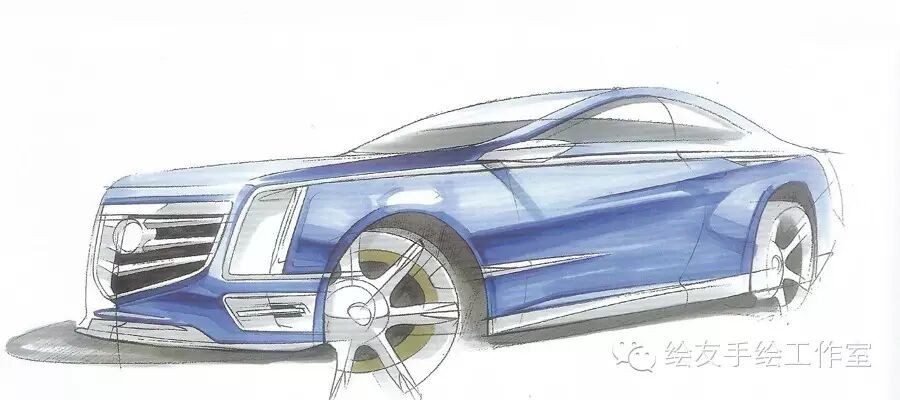

7、在基本光影及产品固有色建立的基础上，用相对颜色较深的色彩区分出受光和背光。

https://mmbiz.qlogo.cn/mmbiz/8ctH8xlibPPI7nmYcgj9j4LPOJ0CH7BOcjulHMTGlf0ewFp000cJgrSWFZgKo61V28qbtGAMOusibll6QYrSia2Og/0?wx_fmt=jpeg

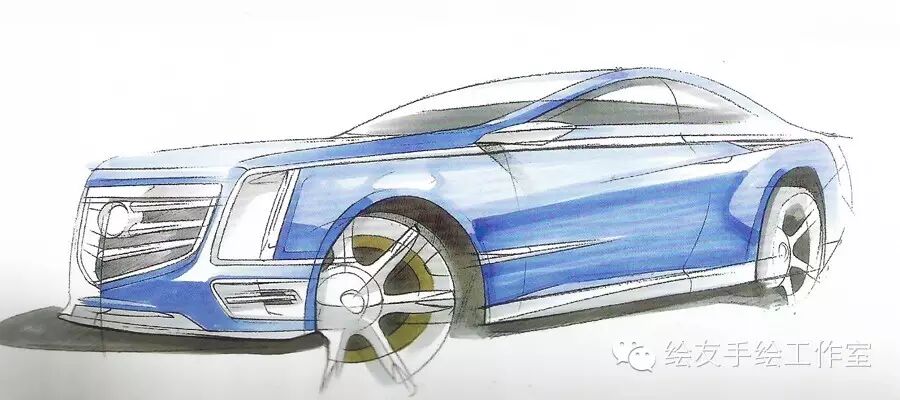

8、加深主体色彩的同时，也开始为其他部分进行明暗上色，切不可以从一开始就盯着一个部分上色，而忽略了整体色彩的和谐性。

https://mmbiz.qlogo.cn/mmbiz/8ctH8xlibPPI7nmYcgj9j4LPOJ0CH7BOcIWS50zfA9N7ic67WriaLiaeuxPBLwX94OteZ5bUekYAmJ9vo0C4UwkhCA/0?wx_fmt=jpeg

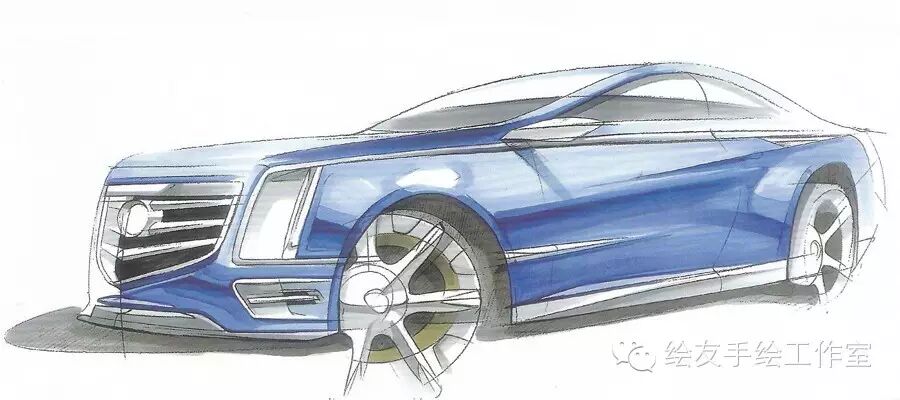

9、进一步完善产品各部位的体积感塑造。

https://mmbiz.qlogo.cn/mmbiz/8ctH8xlibPPI7nmYcgj9j4LPOJ0CH7BOchPnnhyFcRbia3HPZIzUSMrYugywZvqbhAhTdLzNAMROB8LNxg1bXib2Q/0?wx_fmt=jpeg
10、利用马克笔较细的那一头或水溶性彩色铅笔加重产品的细节明暗及接缝处等部位，进一步加强汽车的结构感。

https://mmbiz.qlogo.cn/mmbiz/8ctH8xlibPPI7nmYcgj9j4LPOJ0CH7BOcuWod79pUldmqf78ykaZtTHdzoR8DMC15Jf8Pvwx8Ck3bjSBS2KBxnQ/0?wx_fmt=jpeg

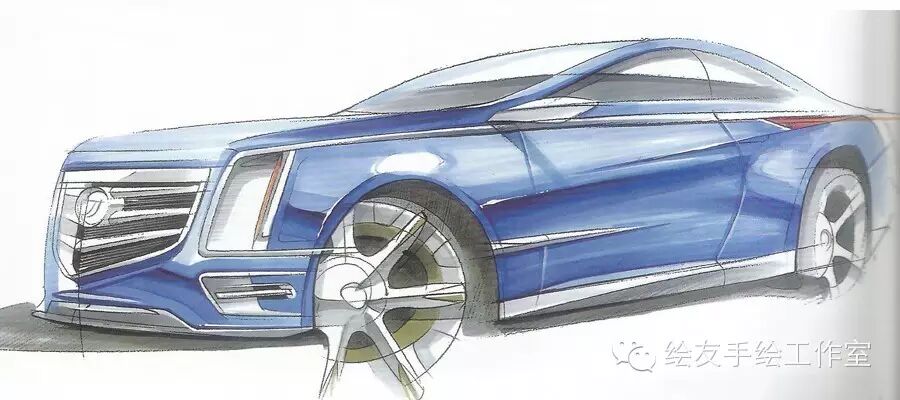

11、借助白色彩铅或高光笔勾出产品高光，这里要注意，在最后提产品高光的时候切忌不要加的过多，只在产品的主要受光区域加些即可，高光会起到画龙点睛的作用，使整个产品看起来质感更强，加的过多，反而减弱产品的质感，使画面显得杂乱无章。
https://mmbiz.qlogo.cn/mmbiz/8ctH8xlibPPI7nmYcgj9j4LPOJ0CH7BOc0iaf2vFyvqAkBcRxsjm4v4ic7jIwnQ9N3VibTCO4pgiapibFEH5qoar40BA/0?wx_fmt=jpeg

摘自产品造型设计手绘解析
