文库干货 | Flotherm网格划分技巧

(2015-03-06 20:32:56)
标签：

网格

flotherm

网格划分

 分类： 研发埠资料
网格划分技巧
http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71vQ5QD8CQ3QzF4hCYW3eQROr1sPKRLZCnWcruBv3FMmCACYicRVuiczNA/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

求解域扩大原则
http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71C7m5dGt0ejNr3WajJ3zCuhlHkiaQ4HkTMhkVvb4660a5COXJLFD4Yqw/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

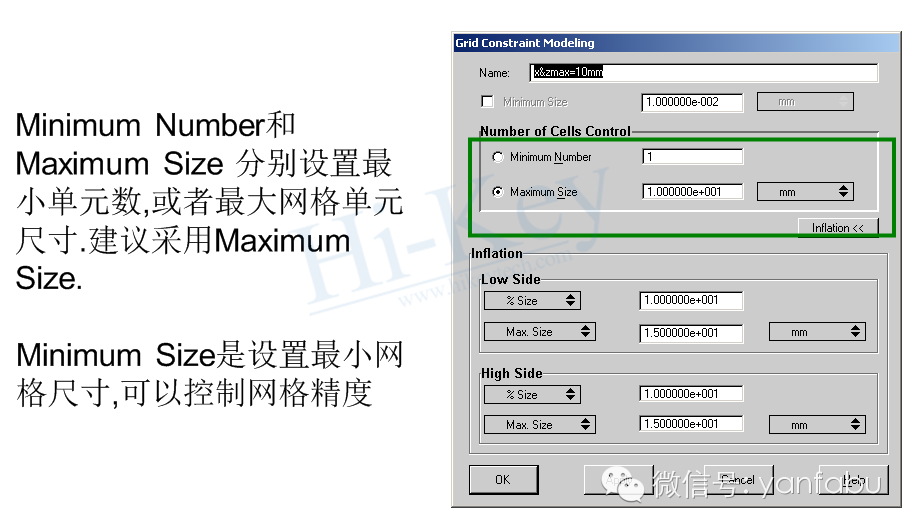

网格约束
http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71JdLDBwic2UoKR34NzdhFMrZNNLGAAcPkFzNPHorNB1dcGS4Ieow6dMQ/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71ryKYdHXTD53ZpweOkqN4yW0N173c8jlwHgF7R7KNdQIhTKeQWu4pXQ/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

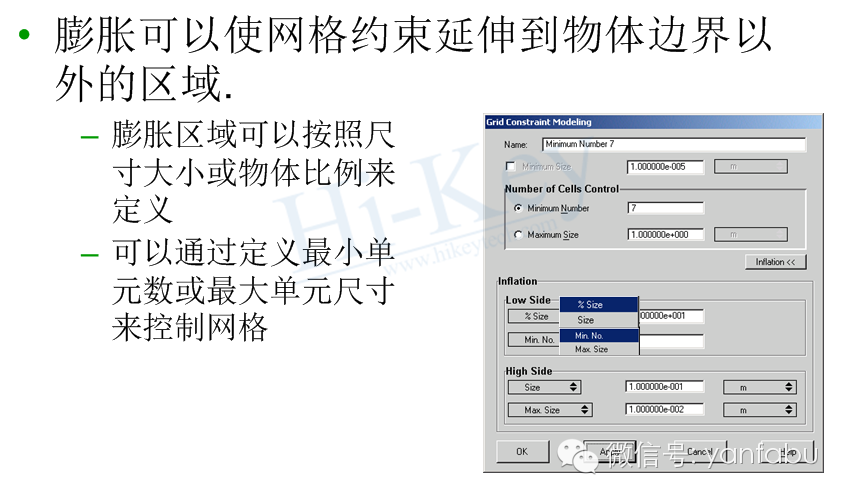

网格约束-inflation
http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71I4yoJh36bICdVdIyNqhXJPAu7lXFeaKP9paSZvicH1s1pGZp2jjOANQ/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71n0Dfj308aj8HZuH1r3YqGFyeyM76l0r1nHek9uncYpoibhMuvibGib7jw/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

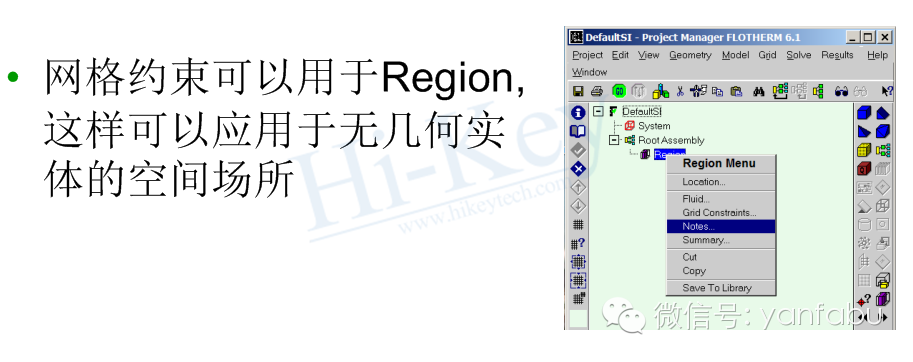

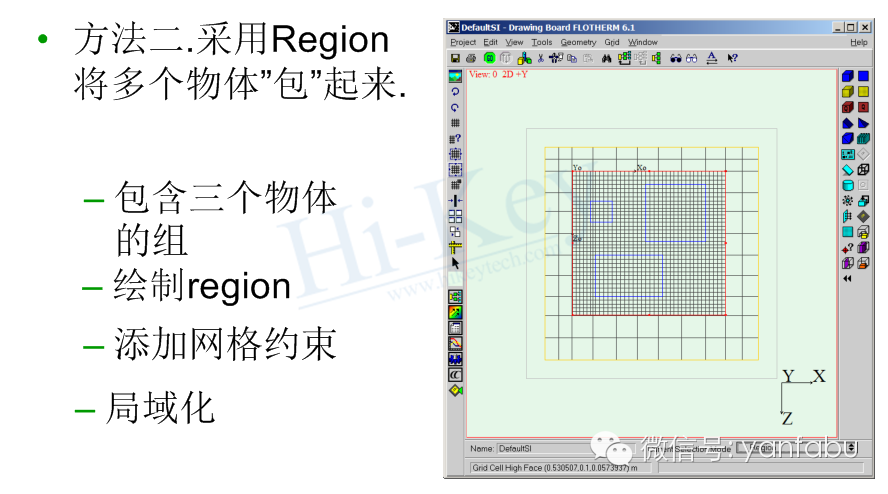

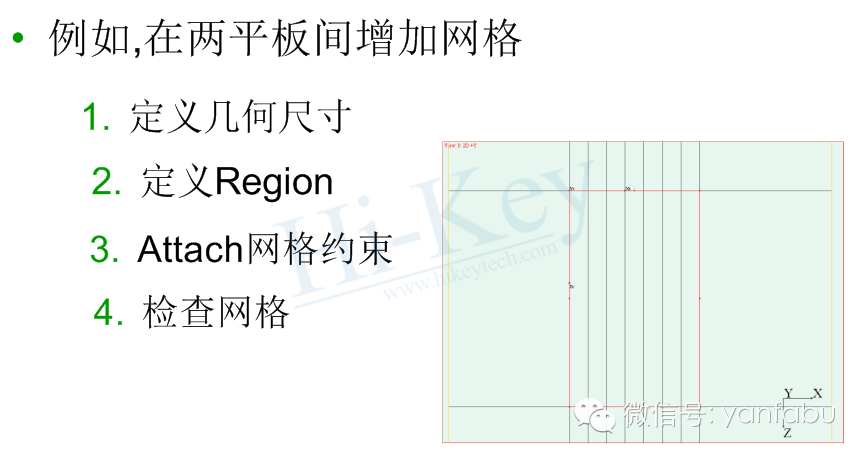

使用Region定义网络约束
http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY7122pCWsQT2beQAw8wOmDcDK3IIjysTzdVLlx7skxeSOicIDiaMDpwe88w/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71NlJdADzeKbARy86Wz83LeJGOqq5tYiaGRiaCiaRnQ1q21dFLYfdFkTDyw/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

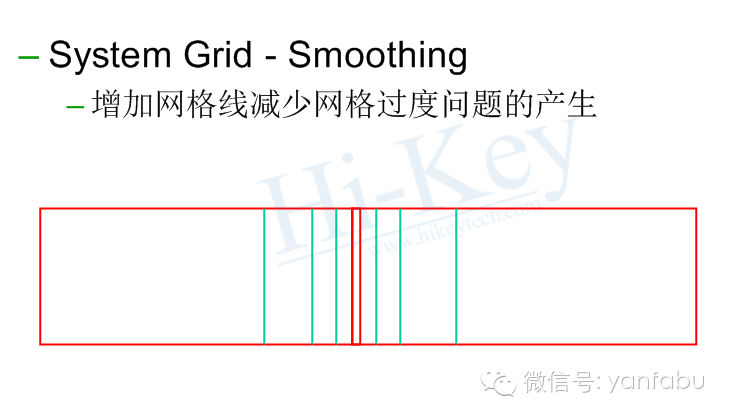

网格划分
http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY717osmNDE4MIO0zEG7W8ONVjutnK8L17kQKLMmwraD0PD770r4tqCCDg/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71QLmTUmxSe1taKEYUnkNS7kHicfVuDPuLJMrWxvSZ4RBQHrh3Sd61tHg/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71wgyeYQNLkJUGal8icIUnUIdcWKoVwGlaWWtOQv6GRxjQM62SfLfKnKw/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

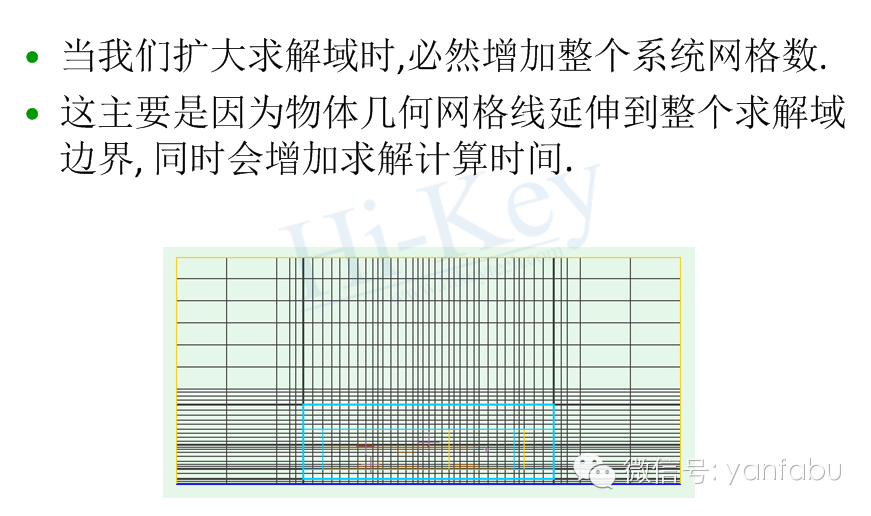

扩大求解域的影响
http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71pJ25XHbk7rLoIyXyt3AMMJYYzR3iacmFWF69NfHnNqZYgre1DUnhDEA/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

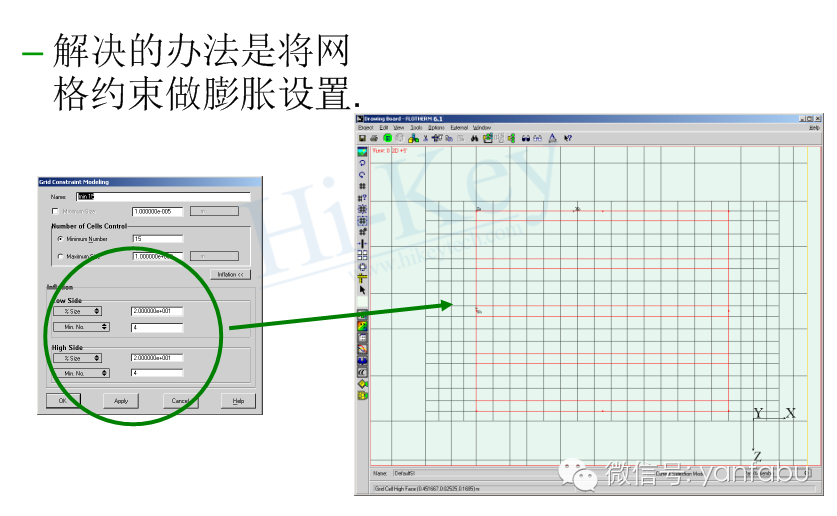

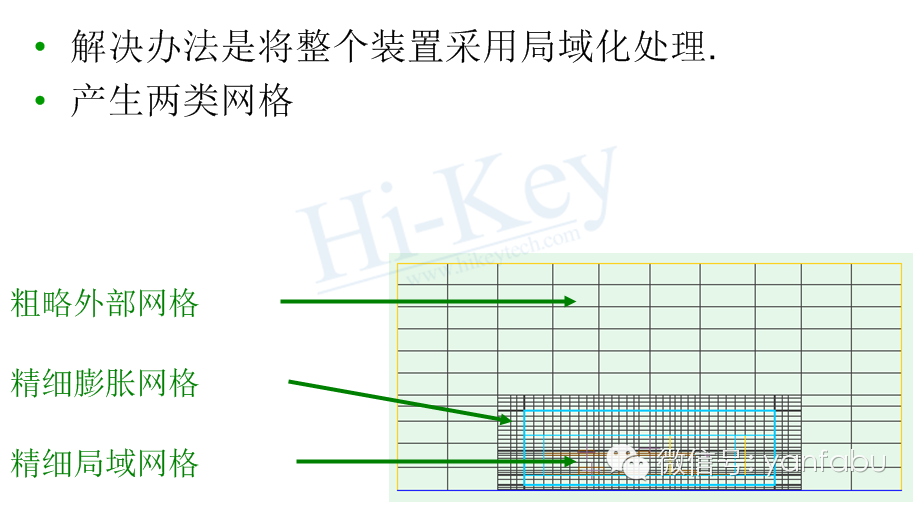

处理方法
http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71FqArVl5Aib9c95yjQUtJibkLicaSZ3axZLVxJA4ozliad93w3NVhL38MKw/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

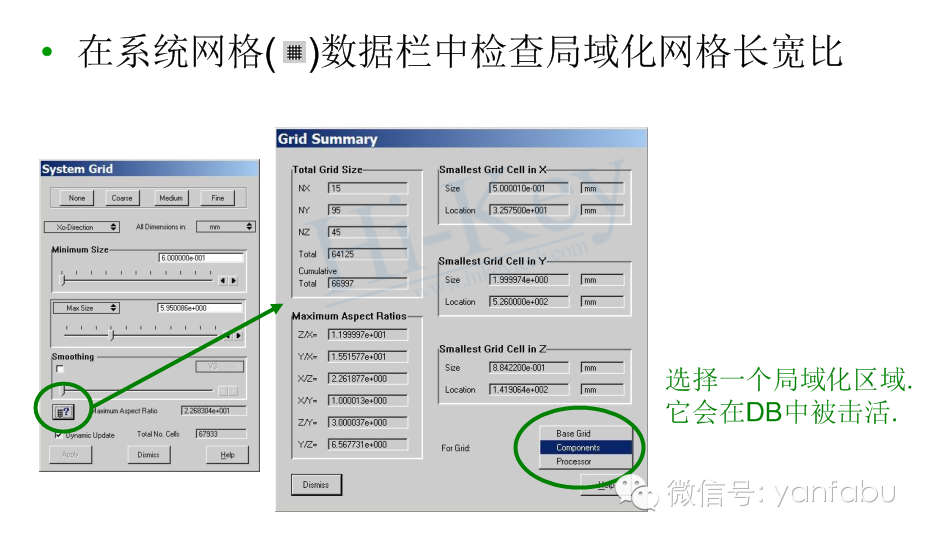

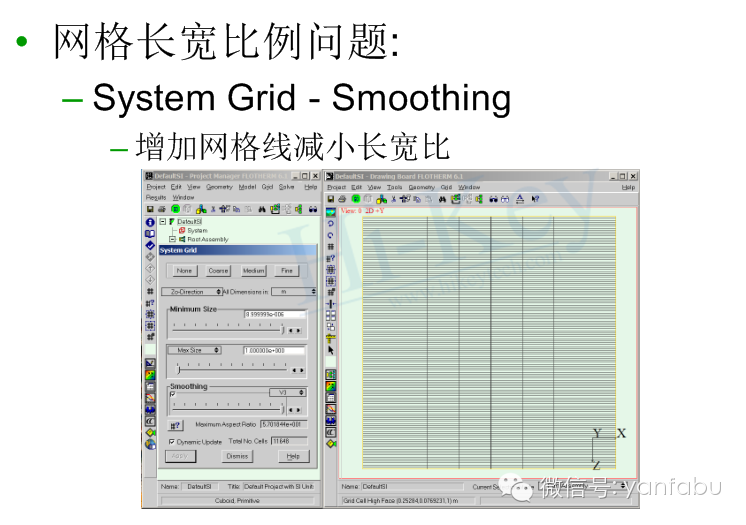

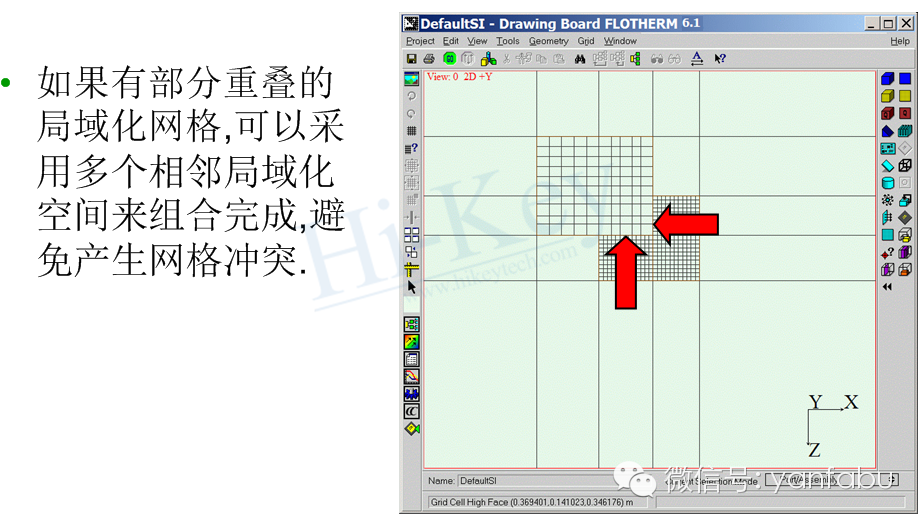

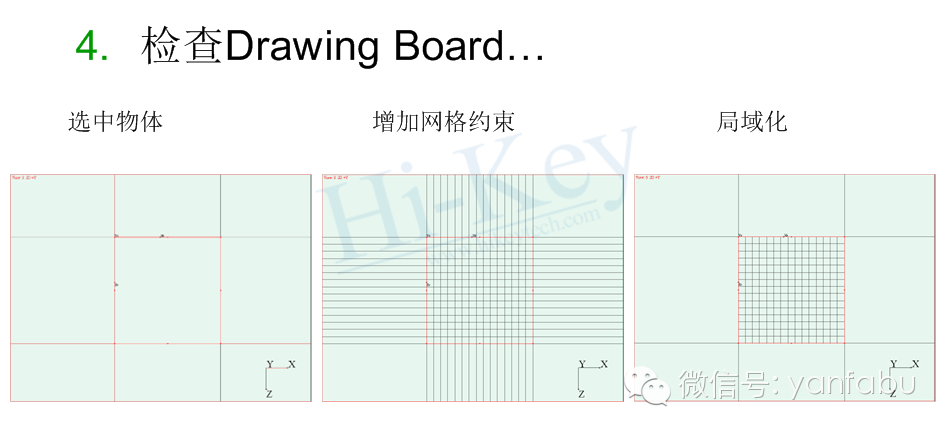

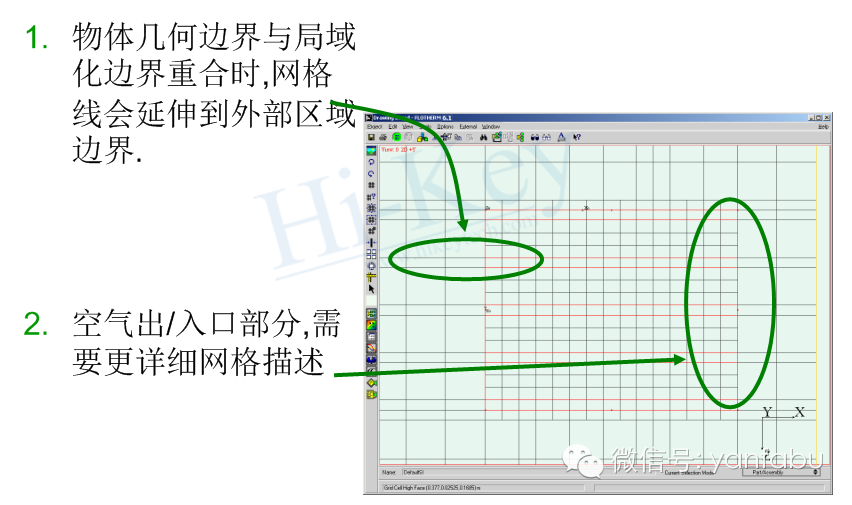

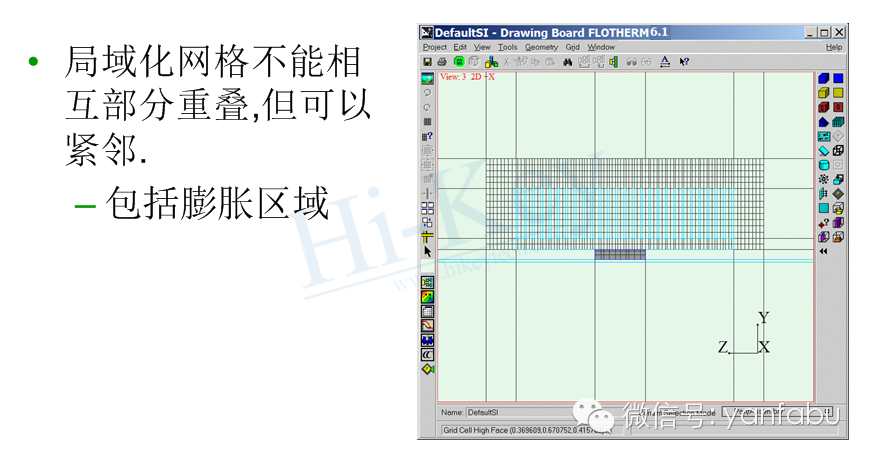

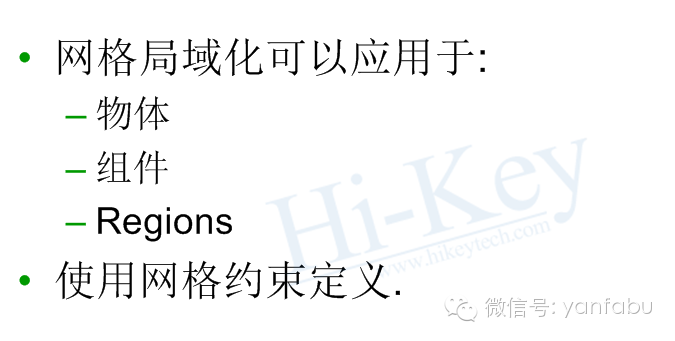

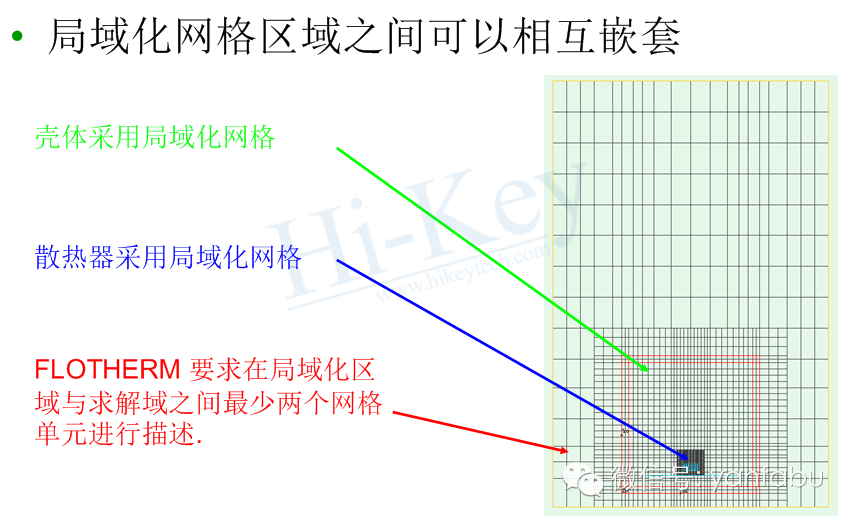

局域化网格
http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71Lx2sW4jKAm2VGb5FnibJO0MWyqOYf18pnkvKRbuTiaiaawlkGdUNpm8Iw/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71hJqMPXI9IImDicE5vAluVCbQDAMWM0mf7kcwL0OQRQfj7JrJQXdD0Lw/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71iaTncXS1ulb9r73jjYhPYrc7AgnkaEpkrZGNXpYr5x4Zr52OdBfXsWw/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71hO0kFicsjqTZGML1PicCThu26X1Fibte3meiauZQq7BzCOYrBUQLyldFmA/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71d4sjoLLGKSDWXmqwqEY1GlVI9hS8Lfspr0fLbWMDKmibsqB4Dngks6w/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71RqkSIRiajs5bk3JoibpHZswtyUfwia43U3QoicMHW1NOHxAr3EpcmB4mnA/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71ic8CgYR6RbtzdpxZ4wbLR0EF7TicEqczXudC5kz0icnpxNlhfmgmtHpng/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71uOfBeqs1EAfRm877jO59wIqo9bjguq6ibZAhkR7WFMdjQXviawsMSVNA/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71eaKJBQY6HTdz0A59E2xqPolicXQzr8o0oFUzcwKuTqChiaDNncPBt4aw/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71IQBOoxic21SDwAXzl5sBPz7b9Bia5FBgybuSlTs0fqwBynZ69DrKiaA8w/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71Dd4iaEph9BUJian6kibKVZh30USAeDeZic2kg9Ag754bdhFNoUZqd59m5A/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

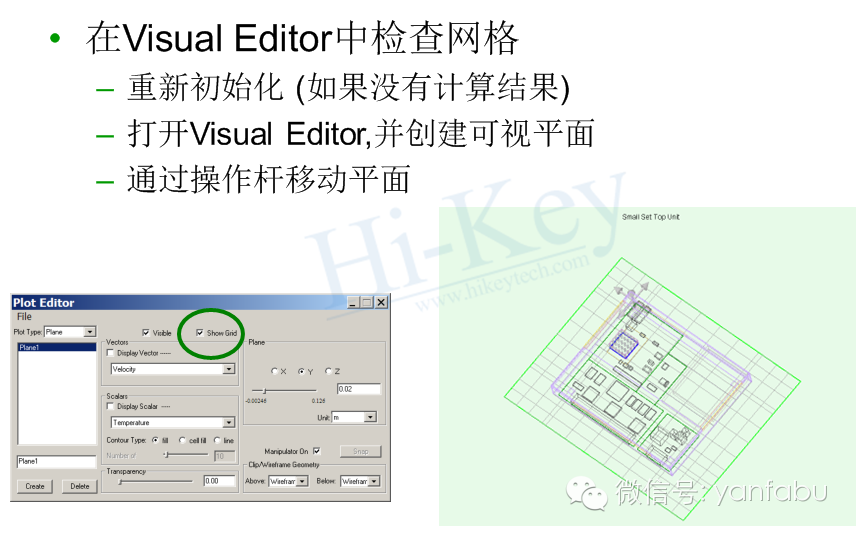

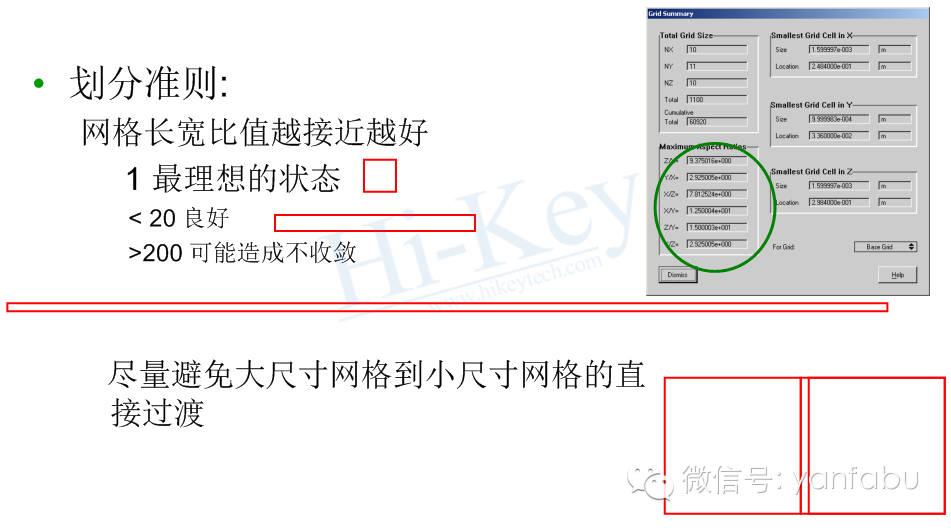

网格质量检查
http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71MUqsicEZDt7Ds9CL9on11wgIXkxsticvA7uMwqvCSzkZicVPDl3bLs4iaQ/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71RtbGs3lKC9cfN8pnxNbqF4x9BL0oj3vBz90ezajLbicMNUV5HKdHsoA/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71XS2hltLc282JnZJWbSh6HBu19mqDl1gEgxlWuKIgtpVmyRO0L7UfWA/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

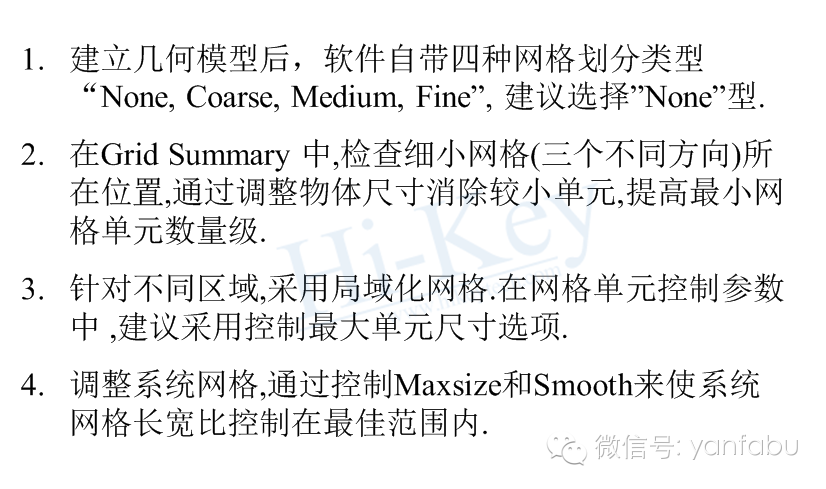

网格划分思路
http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71xOJf1c2nKKYMRukhzFruwDT8I7CoW91xqhgicg9d3IIyGIAdk8AO9dQ/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

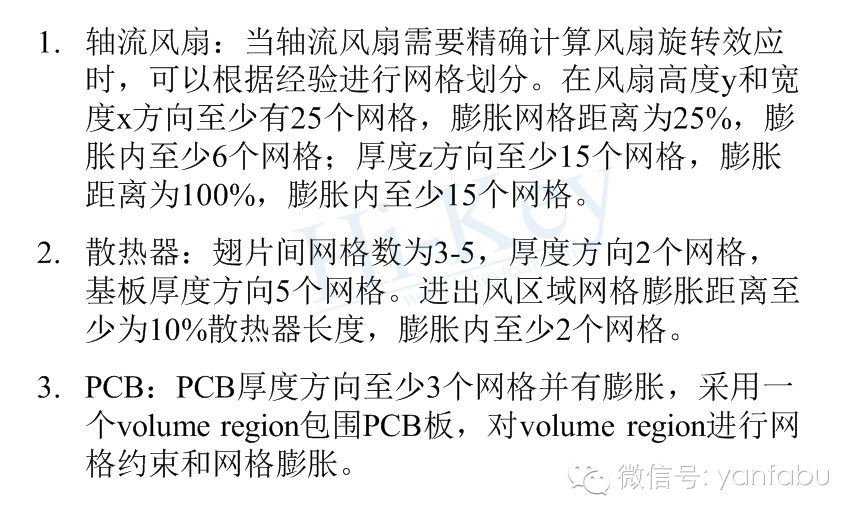

重要区域网格划分经验
http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY71ribGNVjsqQdE2UzLia8BaAiaNUiadkZQQB8Ke1fh9X3IU75nxpUDIpfiaiaQ/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

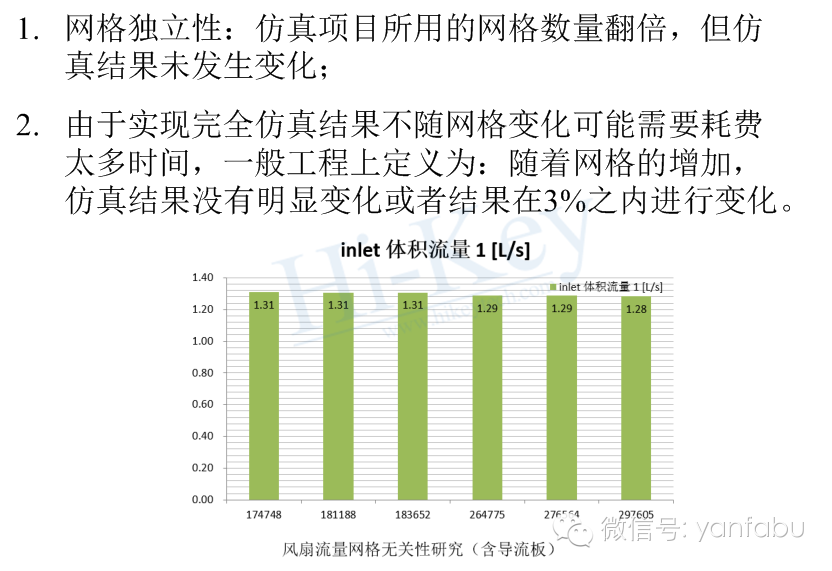

网格独立性
http://mmbiz.qpic.cn/mmbiz/eku3WIyzNnrbTQt1edS4Iy9RrmoDzY715jnLJUvZkOUqn4fqsC4FywZgVgWakkeBlxhA4ZsEGNclQUbrCwDe5w/0| Flotherm网格划分技巧" TITLE="文库干货 | Flotherm网格划分技巧" />

更多资料请戳：www.yanfabu.com
