一、 规格表

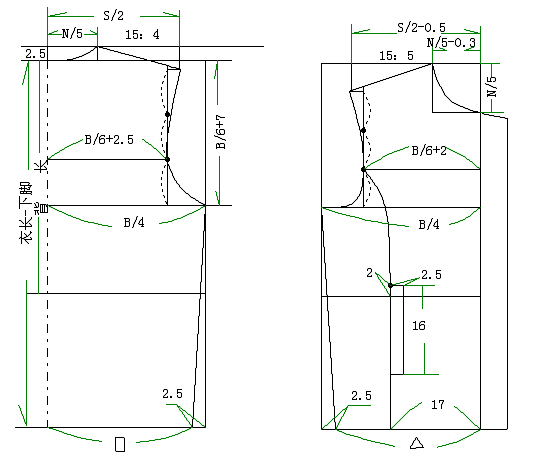

二、男夹克后片制图（图一）

1、衣长及后胸围:用矩形框http://img.fzengine.com/best/20126/20126141190867.png工具定出衣长线，后胸围（胸围/4）。

2、后领宽、后领深：继续用矩形框http://img.fzengine.com/best/20126/20126141190868.png 定出后领宽（领围/5），后领深（2.5CM）。

http://img.fzengine.com/best/20126/20126141190869.png

http://img.fzengine.com/best/20126/20126141190870.png

（图一）

3、肩斜线：用智能笔http://img.fzengine.com/best/20126/20126141190871.png工具自后侧颈点输入肩斜比值15：4，连接到后侧颈点定出后肩线。

4、后肩宽:用智能笔http://img.fzengine.com/best/20126/20126141190872.png取（肩宽/2）的长度定后肩宽，向下画垂直线与肩线相交定出肩点。

5、 胸围线、腰围线：用不相交等距线http://img.fzengine.com/best/20126/20126141190873.png工具分别取（胸围/6+7，背长）的尺寸，定出胸围线、腰围线。

6、 后背宽:用智能笔http://img.fzengine.com/best/20126/20126141190874.png工具取（胸围/6+2.5）的长度定后背宽.

7、按图中所示, 用智能笔http://img.fzengine.com/best/20126/20126141190876.png修顺。

三、男夹克前片制图（图一）

1. 胸围线、前衣长、前腰节线：用成组粘贴http://img.fzengine.com/best/20126/20126141190877.png工具复制辅助线、衣长、胸围线、腰围线。

2. 前领宽、前领深：用矩形框工具http://img.fzengine.com/best/20126/20126141190878.png定出前领宽（领围/5-0.3）、前领深（领围/5）。

3、前肩斜线：用智能笔工具自前侧颈点输入肩斜比值15：5，连接到前侧颈点定出前肩线。

4、前肩宽: 用智能笔http://img.fzengine.com/best/20126/20126141190879.png取（肩宽/2-0.5）的长度定前肩宽，向下画垂直线与肩线相交定出肩点。

5、前胸宽线: 智能笔http://img.fzengine.com/best/20126/20126141190880.png工具取（胸围/6+2）的长度定前胸宽，然后向上画垂直线与肩线相交。

6、搭门线：先用智能笔http://img.fzengine.com/best/20126/20126141190882.png一次完成搭门的长和宽。

7、前片分割线及袋位：智能笔http://img.fzengine.com/best/20126/20126141190883.png做前片分割线及袋位。

8、用智能笔(开口曲线)画出前领弧，袖窿弧，并用调整工具http://img.fzengine.com/best/20126/20126141190884.png修顺。

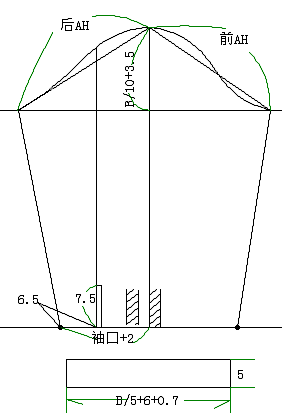

三、袖片的制图（图二）

1、 用皮尺http://img.fzengine.com/best/20126/20126141190885.png工具量取前后袖窿的长度,并且记录.

2、袖长:用智能笔http://img.fzengine.com/best/20126/20126141190886.png作出袖长（袖长-袖头宽）.

3、袖山深线:用智能笔取（胸围/10+3.5）定出袖山高，并用智能笔画水平线。

4、袖肥大：用圆规http://img.fzengine.com/best/20126/20126141190887.png工具取袖山高点到袖肥的直线分别为（前AH、后AH）。

5、袖口大：用智能笔http://img.fzengine.com/best/20126/20126141190888.png分别从袖长下端点画水平线，长度为（袖口/2+2）。

http://img.fzengine.com/best/20126/20126141190889.png

（图二）

6、袖侧缝线：用智能笔连接袖肥点和袖口点。

四、领子制图（图三）

http://img.fzengine.com/best/20126/20126141190890.png

（图三）

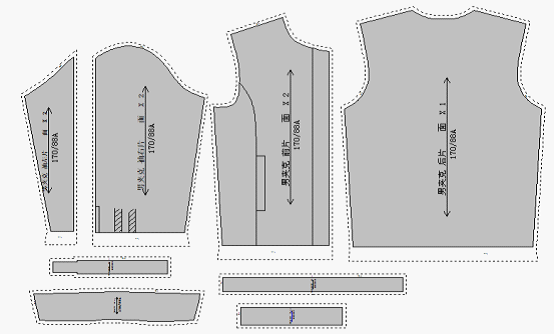

五、拾取裁片（图四）

1、 用剪刀工具http://img.fzengine.com/best/20126/20126141190892.png工具拾取内部辅助线。

六、加缝份（图四）

1、用加缝份http://img.fzengine.com/best/20126/20126141190893.png工具，点击任意一点，整个裁片加缝份。拖选或框选一条或多条线进行修改.系统里自动存储多种拐角类型，根据需要进行选择。

七、加剪口（图四）

1、 用加剪口http://img.fzengine.com/best/20126/20126141190894.png工具在需要加剪口的位置直接点击即可，直接用此工具可调整方向。

http://img.fzengine.com/best/20126/20126141190895.png

（图四）

八、纸样说明（图四）

1、首先设置纸样说明格式，点击[选项]-[系统设置]-[布纹线上纸样说明]，在布纹线上或是下选择合适的格式。

2、 用调整工具http://img.fzengine.com/best/20126/20126141190896.png双击裁片，填写纸样名、面料等，在[纸样]-[款式资料]里填写款号。

九、存储

一切做好以后点击[保存] http://img.fzengine.com/best/20126/20126141190897.png，选择合选择合适的路径，存储文件。
