桥式整流电路焊接图【ASEMI】

(2018-03-07 15:18:41)
标签:

桥式整流电路焊接图

强元芯

asemi

整流桥

分类: 强元芯讲堂
摘要 : 桥式整流电路焊接图



http://www.asemi360.com/UploadFiles/FCK/2015-07-29/6357378239445065332038946.jpg

桥式整流电路焊接图

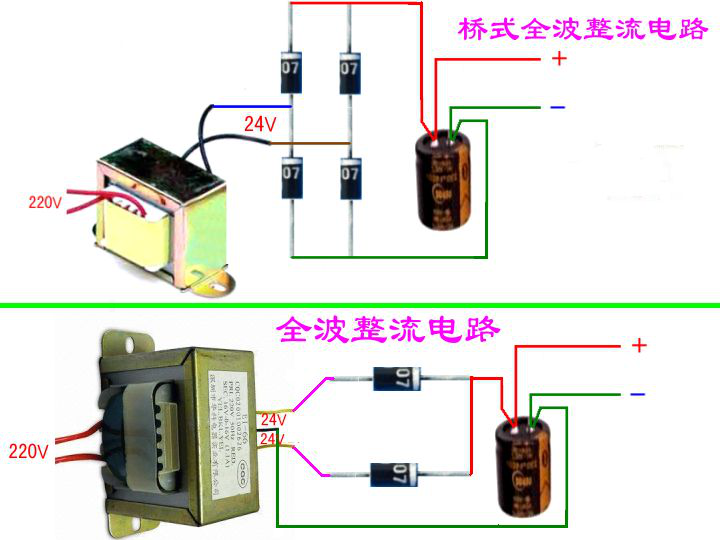

桥式整流电路是指用整流元器件在电路中将交流电转化为直流电的设计方案,这种电路的焊接实物图在一般的电源电器当中比较常见,下面以两个二极管焊接成的整流电路和四个二极管焊接成的整流电路为例,分析桥式整流电路的内部构造。



http://www.asemi360.com/UploadFiles/FCK/2018-03-06/6365595473935818466696057.png



全波整流电路是指能够把交流转换成单一方向电流的电路,由两个或以上整流器合并而成,一个负责正方向,一个负责反方向,典型的全波整流电路是由四个二极管组成的整流桥,一般用于电源的整流。也可由MOS管搭建。
