桥式整流器一般有贴片、圆桥、方桥、扁桥四种类型，下面针对每一种类型的桥式整流器，ASEMI都做出了接线方法图解：



1. 贴片整流桥



http://www.asemi360.com/UploadFiles/FCK/2018-03-06/6365595378525898489449196.png



2. 圆桥整流桥



http://www.asemi360.com/UploadFiles/FCK/2018-03-06/6365595379829015146967619.png



3. 方桥整流桥

http://www.asemi360.com/UploadFiles/FCK/2018-03-06/6365595381218068757057974.png

4. 扁桥整流桥



二极管分类方法 ASEMI



1、按照所用的半导体材料，可分为锗（Ge）二极管和硅（Si）二极管。



http://www.asemi360.com/UploadFiles/FCK/2018-03-06/6365595383480554275912576.png



2、根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。



3、按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。







二极管类别ASEMI



1）肖特基二极管



http://www.asemi360.com/UploadFiles/FCK/2018-03-06/6365595385522728709938645.png

   基本原理是：在金属（例如铅）和半导体（N型硅片）的接触面上，用已形成的肖特基来阻挡反向电压。肖特基与PN结的整流作用原理有根本性的差异。其耐压程度只有40V左右。其特长是：开关速度快：反向恢复时间TRR特别地短。因此，能制作开关二极和低压大电流整流二极管。



2） 整流二极管



将交流电源整流成为直流电流的二极管叫作整流二极管。



3）检波二极管



检波二极管是用于把迭加在高频载波上的低频信号检出来的器件,它具有较高的检波效率和良好的频率特性。



http://www.asemi360.com/UploadFiles/FCK/2018-03-06/6365595388168024273091999.png



4）开关二极管

在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能满足高频和超高频应用的需要。



5) 稳压二极管

稳压二极管是由硅材料制成的面结合型晶体二极管，它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的，因为它能在 电路中起稳压作用，故称为、稳压二极管（简称稳压管）。



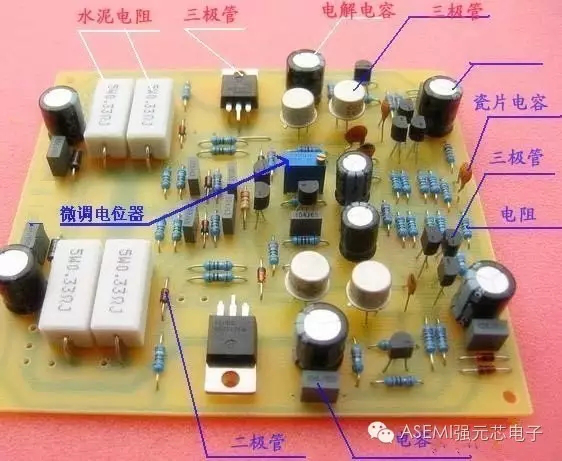

http://www.asemi360.com/UploadFiles/FCK/2018-03-06/6365595391835188301820269.png



6）变容二极管

变容二极管是利用 PN结的电容随外加偏压而变化这一特性制成的非线性电容元件，被广泛地用于参量放大器，电子调谐及倍频器等微波电路中。



7）瞬态电压抑制器TVS



一种固态二极管，专门用于ESD 保护。TVS 二极管是和被保护电路并联的，当瞬态电压超过电路的正常工作电压时，二极管发生雪崩，为瞬态电流提供通路，使内部电路免遭超额电压的击穿。



http://www.asemi360.com/UploadFiles/FCK/2018-03-06/6365595393810175669919866.png



8）发光二极管

   用磷化镓、磷砷化镓材料制成，体积小，正向驱动发光。工作电压低，工作电流小，发光均匀、可发红、黄、绿单色光。







二极管特性ASEMI



通过简单的实验说明二极管的正向特性和反向特性。

   1. 正向特性。



http://www.asemi360.com/UploadFiles/FCK/2018-03-06/6365595395521199867193998.png

   在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流微弱。只有当正向电压达到某一数值（这一数值称为“门槛电压”，锗管约为0.2V，硅管约为0.6V）以后，二极管才能直正导通。导通后二极管两端的电压基本上保持不变（锗管约为0.3V，硅管约为0.7V），称为二极管的“正向压降”。

   2. 反向特性



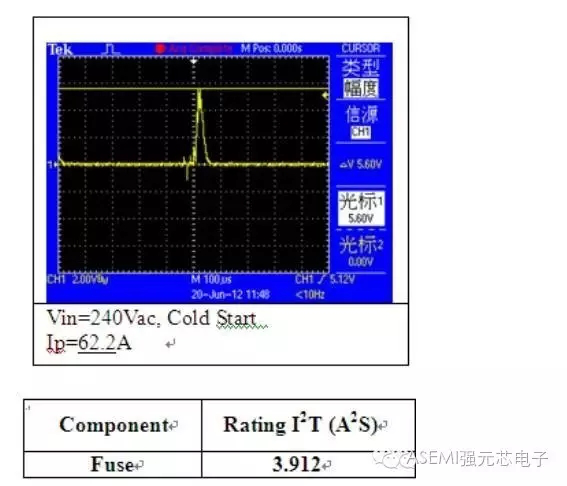

http://www.asemi360.com/UploadFiles/FCK/2018-03-06/6365595397441695378393773.png

   在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。



二极管的电路符号ASEMI



1、常见的二极管符号

http://www.asemi360.com/UploadFiles/FCK/2018-03-06/6365595399026060232153875.png

2、二极管新旧符号区分



http://www.asemi360.com/UploadFiles/FCK/2018-03-06/6365595400960422854609547.png



3、电路当中常用符号



http://www.asemi360.com/UploadFiles/FCK/2018-03-06/6365595406051210574086189.png



4、电路图实例



http://www.asemi360.com/UploadFiles/FCK/2018-03-06/6365595407452764106905022.png



5、ASEMI产品图片



http://www.asemi360.com/UploadFiles/FCK/2018-03-06/6365595408791818035081463.png
