四相六根和八根线的步进电机如何使用两相四线驱动器?以及四相五线步进电机如何接驱动器？
四相混合式步进电机，可以认为是二相混合式步进电机。多组线圈多个抽头，是为了适应不同工况条件而设计的。由于步进电机的线圈，与转速、转矩有着密切的关系。高速与低速工作的步进电机参数有所不同。通常，高速步进电机的电感要求小一点，低速工作时要求大一点的电感量。但是，这也不是绝对的。更多的实际应用，还考虑权衡其它众多相关因素。下面就几种步进电机的线圈绕组及出线，采用双极性驱动器，说明接线方法：

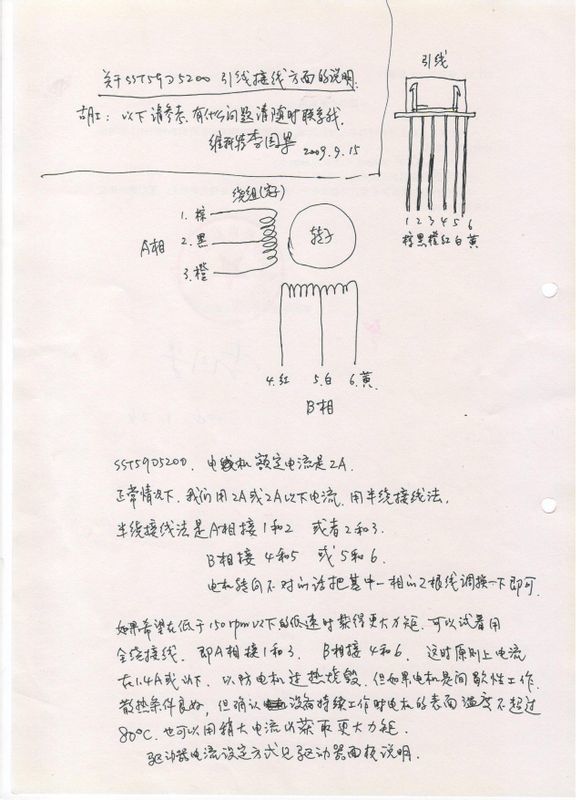

四相六线电机两种方法接线：第一种：1和2为一相，分别接A和/A；5和6为一相，分别接B和/B。 3和4不用，分别悬空（不要相连）。第二种：1、3为一相，定义A、/A；4、6为一相，定义为B、/B。2和5分别悬空不用（不要相连）。
四相八线电机有两种接法：第一，并联接法：1和3相连=A，2和4相连=/A；5和7相连=B，6和8相连=/B。第二，联接法：1和4为一相，分别接A和/A；2、3连接好不用；5、8为一相，分别接B、/B，6、7连接好不用。
上述四相六线、八线步进电机，都可在生产过程中，接为五线制，适应特殊需要。驱动器就要选择单极性驱动方式，例如HSM8672单极性步进电机驱动器，四相六线步进电机的2、5并联为一条线接公共电源；四相八线步进电机的2、3、6、7并联为一条线接公共电源，其它四条线分别接：A、/A、B、/B。
对 步距角没有影响，对转速扭力的影响如果要看4线是怎么样接的。
4线如果接成半绕组，和6线特性几乎没有区别，但高速特性有一定程度下降；http://ugc.qpic.cn/adapt/0/df603070-ce4a-492f-5e5e-6167dbfdcb0b/800
