最近在研究Cocos引擎的渲染流程，在这里将其整个渲染流程进行一下梳理：

梳理之前我们要知道一些东西，就是我们的Cocos引擎是通过使用OpenGL的一些API来进行渲染绘制的，所以如果我们要彻底理解Cocos引擎的渲染流程并想修改引擎底层渲染的相关内容，熟悉OpenGL是很有必要的。

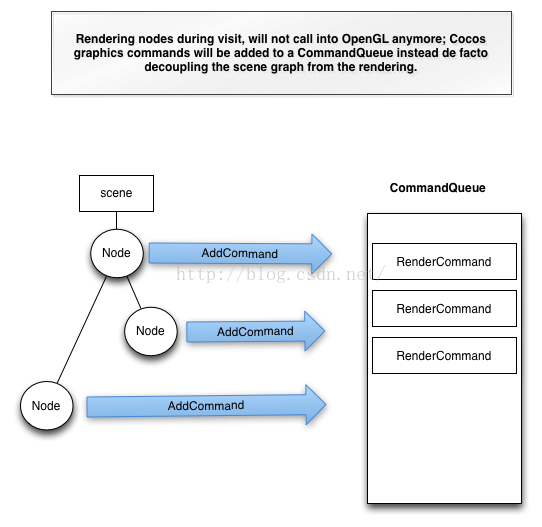

这里先简单说一下大概流程，Cocos3.x版本的渲染是将所有需要渲染的node先通过各种RenderCommand封装起来，你先不用管RenderCommand是什么，只需要记住它把我们要渲染的node封装起来了就行，然后引擎把这些RenderCommand添加到了一个队列中存了起来，这个队列叫CommandQueue，添加的时候顺便对这些RenderCommand设置了一些参数，最后在每一帧结束时调用进行渲染，渲染前会根据ID对RenderCommand进行排序，然后再进行渲染。

https://img-blog.csdn.net/20151227222357244?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center





好了接下来我们来开始梳理引擎整个的渲染流程了：

首先，整个工程的渲染流程的入口在哪里呢？

我们打开工程文件目录，在 platform\win32文件目录下找到CCApplication-win3类文件，这里要注意不同平台的不一样，比如mac平台下是platform\mac目录下的CCApplication-mac文件，根据我们发布的工程平台的不同，这个CCApplication类文件也不同。整个渲染流程就在这个CCApplication类文件run()方法中开始，代码如下：

int Application::run()
{
    ......
    director->mainLoop();//进入引擎的主循环
    ......
    return 0;
}

这里我们要了解一个概念，就是cocos2dx整个工程是运行在一个单线程里的，也就是我们经常说的主线程，在主线程里完成渲染、相关的定时器等等处理。注意Application::run()中的这句：

director->mainLoop();

这句代码就是进入cocos2d-x的主循环了，这个主循环mainLoop()由导演负责维护，主线程mainloop()会不停地执行，理想状态下每秒会调用60次。

那我们看看CCDirector类里的mainLoop()方法具体做了些什么：

void DisplayLinkDirector::mainLoop()
{
    if (_purgeDirectorInNextLoop)//进入下一个主循环，也就是结束这次的主循环，就净化，也就是一些后期处理
    {
        _purgeDirectorInNextLoop = false;
        purgeDirector();
    }
    else if (_restartDirectorInNextLoop)
    {
        _restartDirectorInNextLoop = false;
        restartDirector();
    }
    else if (! _invalid)
    {
        drawScene();//绘制屏幕
        PoolManager::getInstance()->getCurrentPool()->clear();//释放一些没有用的对象，主要保件内存的合理管理
    }
}

最开始我还疑惑为什么mainLoop()方法的类是DisplayLinkDirector而不是CCDirector，但是在CCDirector.cpp中我们会找到如下代码：

static DisplayLinkDirector *s_SharedDirector = nullptr;
Director* Director::getInstance()
{
    if (!s_SharedDirector)
    {
        s_SharedDirector = new (std::nothrow) DisplayLinkDirector();
        CCASSERT(s_SharedDirector, "FATAL: Not enough memory");
        s_SharedDirector->init();
    }

    return s_SharedDirector;
}

我们可以看到Director类返回的单例对象是一个DisplayLinkDirector类型的，所以这个导演实例要执行mainLoop()方法，这个方法自然是DisplayLinkDirector类里的方法啦！

但是这是不是说明Director类就是DisplayLinkDirector类或继承自DisplayLinkDirector类呢？千万不要这样想！这两个类没有半毛钱关系，我们在CCDirector.h中看到如下代码：

class CC_DLL Director : public Ref

可以看出Director类是继承自Ref类的，只是通过getInstance()方法返回的导演类的实例对象是DisplayLinkDirector类型的，CCDisplayLinkDirector类是CCDisplay的子类，从命名就应该可以很清晰的知道它的用处。这里虽然有点绕，但不要混淆哈！

好了，回过头来，在DisplayLinkDirector::mainLoop()方法中我可以看到这句代码：

void DisplayLinkDirector::mainLoop()
{
    ......
    drawScene();
    ......
}

mainloop()如果执行会调用drawScene()，通过drawScene()代码就可以实现场景的绘制了。

那我们继续看看drawScene()具体做了些什么：

void Director::drawScene()
{
    ......
    if (_notificationNode)
   {
        _notificationNode->visit(_renderer, Mat4::IDENTITY, 0);
   }
    ......
    _renderer->render();
}

Director::drawScene()做了好多事情，其他的先不看，我们主要关注这两句：

1._notificationNode->visit(_renderer, Mat4::IDENTITY, 0);

2._renderer->render();

先看第一句，这句_notificationNode->visit(_renderer, Mat4::IDENTITY, 0) ,这句其实是进入了一个循环调用，具体要看CCNode.cpp：

void Node::visit(Renderer* renderer, const Mat4 &parentTransform, uint32_t parentFlags)
{
        ......
        for( ; i < _children.size(); i++ )
        {
            auto node = _children.at(i);

            if (node && node->_localZOrder < 0)
                node->visit(renderer, _modelViewTransform, flags);
            else
                break;
        }
        ......
        this->draw(renderer, _modelViewTransform, flags);
        ......
}

这个函数有一个循环调用，我们可以看到auto node = _children.at(i);和node->visit(renderer, _modelViewTransform, flags);，这段代码的意思是先获取子节点，然后递归调用节点的visit()函数，到了没有子节点的节点，执行了这句this->draw(renderer, _modelViewTransform, flags)，开始调用draw()函数，那么我们接着看draw()函数代码：

void Node::draw(Renderer* renderer, const Mat4 &transform, uint32_t flags)
{
}

里面什么都没有啊，这是怎么回事？其实这个draw()函数是个虚函数，所以它执行时执行的是该子节点类的draw()函数。那么我们分别看DrawNode::draw()、Sprite::draw()：

void DrawNode::draw(Renderer *renderer, const Mat4 &transform, uint32_t flags)
{
    if(_bufferCount)
    {
        ......
        renderer->addCommand(&_customCommand);
    }
    if(_bufferCountGLPoint)
    {
        ......
        renderer->addCommand(&_customCommandGLPoint);
    }

    if(_bufferCountGLLine)
    {
        ......
        renderer->addCommand(&_customCommandGLLine);
    }
}

void Sprite::draw(Renderer *renderer, const Mat4 &transform, uint32_t flags)
{
......
    if(_insideBounds)
{
    ......
        renderer->addCommand(&_trianglesCommand);
    }
}

我们可以看到在在这些子类的draw()函数都执行了renderer->addCommand()代码，这是向RenderQueue中添加RenderCommand，在添加时顺便对RenderCommand进行了一些参数设置，当然有的类的draw()不是向RenderQueue中添加RenderCommand，而是直接使用OpenGL的API直接进行渲染，或者做一些其他的事情。

当Director::drawScene()循环调用完所有子节点的visit()方法并且执行完draw()方法，即向RenderQueue中添加完RenderCommand后，我们就看看接下来进行渲染的Renderer::render() 函数都做了些什么：

void Renderer::render()
{
    _isRendering = true;

    if (_glViewAssigned)
    {
        for (auto &renderqueue : _renderGroups)
        {
            renderqueue.sort();
        }
        visitRenderQueue(_renderGroups[0]);
    }
    clean();
    _isRendering = false;
}

看到“renderqueue.sort()"，这是根据ID先对所有RenderCommand进行排序，然后才进行渲染，“visitRenderQueue( _renderGroups[0])”就是来进行渲染的。

那么我们接着看看void Renderer::visitRenderQueue(const RenderQueue& queue)的代码：

void Renderer::visitRenderQueue(RenderQueue& queue)
{
    queue.saveRenderState();
    const auto& zNegQueue = queue.getSubQueue(RenderQueue::QUEUE_GROUP::GLOBALZ_NEG);
    if (zNegQueue.size() > 0)
    {
        if(_isDepthTestFor2D)
        {
            glEnable(GL_DEPTH_TEST);
            glDepthMask(true);
            glEnable(GL_BLEND);
            RenderState::StateBlock::_defaultState->setDepthTest(true);
            RenderState::StateBlock::_defaultState->setDepthWrite(true);
            RenderState::StateBlock::_defaultState->setBlend(true);
        }
        else
        {
            glDisable(GL_DEPTH_TEST);
            glDepthMask(false);
            glEnable(GL_BLEND);
            RenderState::StateBlock::_defaultState->setDepthTest(false);
            RenderState::StateBlock::_defaultState->setDepthWrite(false);
            RenderState::StateBlock::_defaultState->setBlend(true);
        }
        for (auto it = zNegQueue.cbegin(); it != zNegQueue.cend(); ++it)
        {
            processRenderCommand(*it);
        }
        flush();
}

在visitRenderQueue()方法中我我们看到这一行代码：

processRenderCommand(*it);

这是干什么的呢？这句代码就是进一步进入渲染流程的，我们看一下processRenderCommand()它做了什么：

void Renderer::processRenderCommand(RenderCommand* command)
{
    auto commandType = command->getType();
    if( RenderCommand::Type::TRIANGLES_COMMAND == commandType)
    {
         ......
         drawBatchedTriangles();
         ......
    }
    else if ( RenderCommand::Type::QUAD_COMMAND == commandType )
    {
        ......
        drawBatchedQuads();
        ......
    }
    else if (RenderCommand::Type::MESH_COMMAND == commandType)
    {
        ......
        auto cmd = static_cast(command);
        ......
        cmd->execute();
        ......
    }
    ......
}

我们可以看到，在这里，根据渲染类型的不同，会调用不同的函数，这些函数里有OpenGL的API，没错，这些函数来进行渲染的。比如TRIANGLES_COMMAND类型中调用了drawBatchedTriangles()，QUAD_COMMAND类型中调用了drawBatchedQuads()，MESH_COMMAND类型中调用了MeshCommand::execute()，等等。

举个例子，我们来看下drawBatchedTriangles()方法：

void Renderer::drawBatchedTriangles()
{
    ......
    if (Configuration::getInstance()->supportsShareableVAO())
    {
        ......}
    else
    {
        ......
        // vertices
        glVertexAttribPointer(GLProgram::VERTEX_ATTRIB_POSITION, 3, GL_FLOAT, GL_FALSE, kQuadSize, (GLvoid*) offsetof(V3F_C4B_T2F, vertices));

        // colors
        glVertexAttribPointer(GLProgram::VERTEX_ATTRIB_COLOR, 4, GL_UNSIGNED_BYTE, GL_TRUE, kQuadSize, (GLvoid*) offsetof(V3F_C4B_T2F, colors));

        // tex coords
        glVertexAttribPointer(GLProgram::VERTEX_ATTRIB_TEX_COORD, 2, GL_FLOAT, GL_FALSE, kQuadSize, (GLvoid*) offsetof(V3F_C4B_T2F, texCoords));

        glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, _buffersVBO[1]);
        glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(_indices[0]) * _filledIndex, _indices, GL_STATIC_DRAW);
      }
       ......
}

可以看到该方法中调用了很多OpenGL的API，这些方法就是整个渲染流程最后进行渲染的环节。



好了，以上便是Cocos引擎的整个的渲染流程了。

最后用一个流程图对以上内容做一下总结，话说这张图我真的是很用心画的，改了好多遍最后优化到现在这个样子给大家看，希望对大家有帮助：

https://img-blog.csdn.net/20151227224023689

















以上。
