反相比例运算电路

(2013-04-09 11:04:12)
标签:

反相比例运算电路

杂谈

运用齐次性定理分析理想运算放大器

  l 齐次性定理  定理 在线性电路中,当所有独立源都增大或缩小K倍时(K为实常数),各支路电流或电压也将同样增大或缩小K倍。  定理应用方法:先假设运算放大器输出量uo为1,倒推出信号源电压u1在假设条件下的取值为uIj,则由齐次性定理可得出输出量的实际值:  2 基本运算电路的分析  2.1 反相比例运算电路  反相比例运算电路如图1所示。  假设uo=l,根据“虚断”和“虚地”有:  根据齐次性定理:  2.2 同相

  l 齐次性定理

  定理 在线性电路中,当所有独立源都增大或缩小K倍时(K为实常数),各支路电流或电压也将同样增大或缩小K倍。

  定理应用方法:先假设运算放大器输出量uo为1,倒推出信号源电压u1在假设条件下的取值为uIj,则由齐次性定理可得出输出量的实际值:

http://www.hqew.com/file/tech2/doc/2010/0102/01201105091639194756.jpg

  2 基本运算电路的分析

  2.1 反相比例运算电路

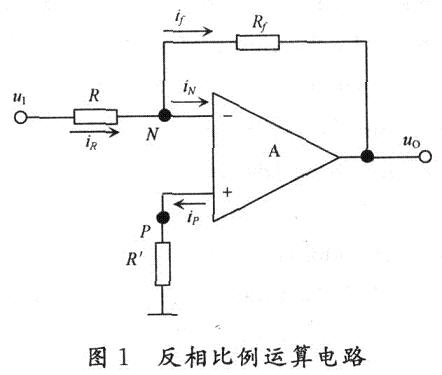

  反相比例运算电路如图1所示。

http://www.hqew.com/file/tech2/doc/2010/0102/1201105091639194757.jpg

  假设uo=l,根据“虚断”和“虚地”有:

http://www.hqew.com/file/tech2/doc/2010/0102/02201105091639194758.jpg

  根据齐次性定理:

http://www.hqew.com/file/tech2/doc/2010/0102/03201105091639194759.jpg

  2.2 同相比例运算电路

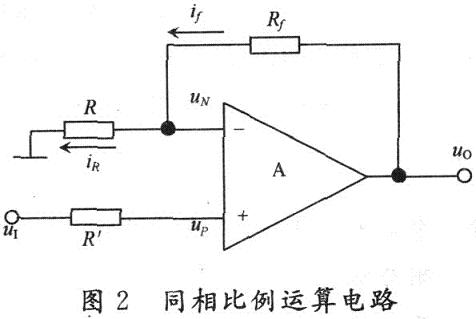

  同相比例运算电路如图2所示。

http://www.hqew.com/file/tech2/doc/2010/0102/2201105091639194760.jpg

  假设uo=1,根据“虚断”和“虚短”有:

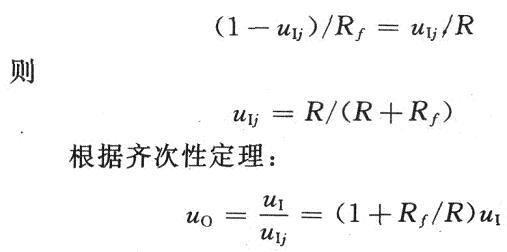

http://www.hqew.com/file/tech2/doc/2010/0102/04201105091639194761.jpg

  2.3 积分与微分运算电路

  对积分与微分运算电路,由于输出电压等于输入电压的积分或微分(不存在线性关系),齐次性定理不再适用。但若求在正弦激励下的稳态响应,仍可以应用齐次性定理。

  2.3.1 积分运算电路

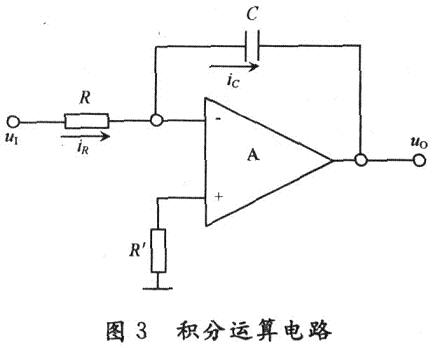

  积分运算电路如图3所示。

http://www.hqew.com/file/tech2/doc/2010/0102/3201105091639194762.jpg

  假设Uo=1,根据“虚断”和“虚地”有:

http://www.hqew.com/file/tech2/doc/2010/0102/05201105091639194763.jpg

  2.3.2 微分运算电路

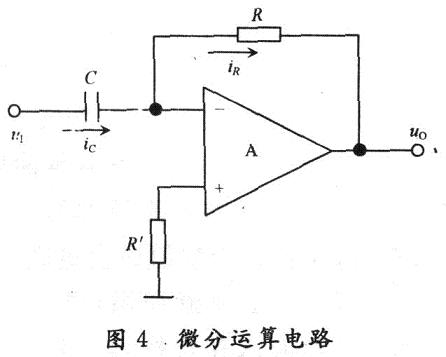

  微分运算电路如图4所示。

http://www.hqew.com/file/tech2/doc/2010/0102/4201105091639194764.jpg

  假设Uo=1,根据“虚断”和“虚地”有:

http://www.hqew.com/file/tech2/doc/2010/0102/06201105091639194765.jpg

http://www.hqew.com/file/tech2/doc/2010/0102/07201105091639194766.jpg

  3 复杂运算电路的分析

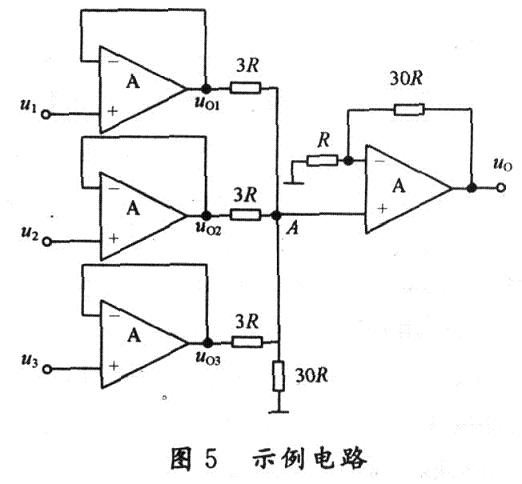

  [例]电路如图5所示。试写出输出电压uo的表达式。

http://www.hqew.com/file/tech2/doc/2010/0102/5201105091639194767.jpg

  假设uo=1,根据“虚断”和“虚短”有:

http://www.hqew.com/file/tech2/doc/2010/0102/08201105091639194768.jpg

0
