【盛开的花池建模技巧】

位于多伦多花园设计，流畅的波浪状设计为花园增添了美感。种植植物的空间位于开放式波浪结构的连接处，内部种植的苔藓，与花园互动。



http://inews.gtimg.com/newsapp_match/0/3099010481/0





http://inews.gtimg.com/newsapp_match/0/3099010482/0



建模方法：

第一步：制作类似下图的一个组件，把握好美感。



http://inews.gtimg.com/newsapp_match/0/3099010483/0



第二步：先选组件，使用生长阵列（SUAPP插件编号59），点选基点，出现下图交互界面。（可参照其参数制作）



http://inews.gtimg.com/newsapp_match/0/3099010485/0



然后一键形成下图所示的漂亮的弧面。



http://inews.gtimg.com/newsapp_match/0/3099010486/0



第三步：复制上述做好的圆滑曲面，形成一段较长的圆滑曲面，再根据适当的间距镜像即可形成盛开的花池这样的景观小品。



http://inews.gtimg.com/newsapp_match/0/3099010487/0

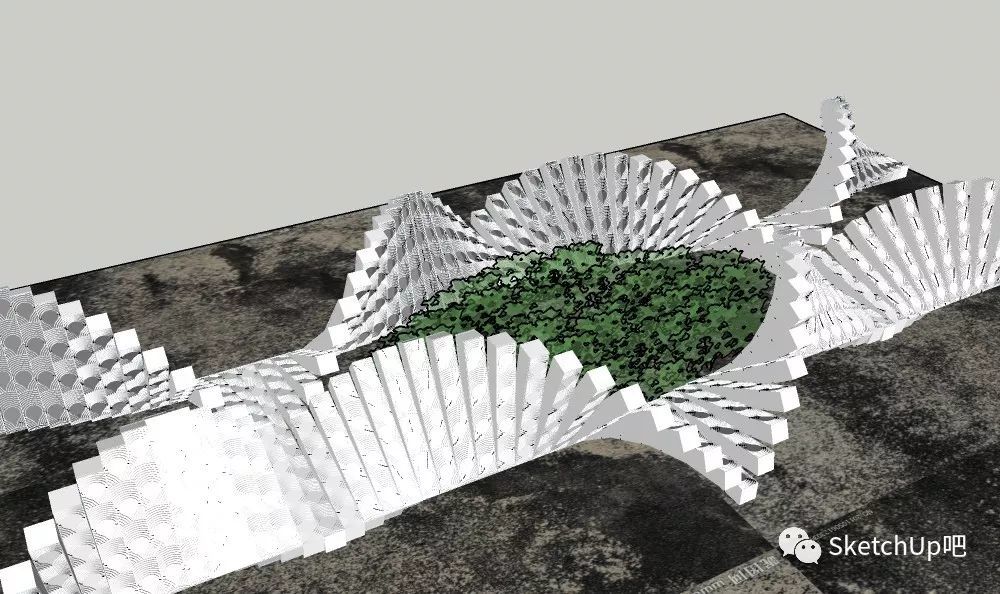

完成效果



http://inews.gtimg.com/newsapp_match/0/3099010488/0





http://inews.gtimg.com/newsapp_match/0/3099010489/0



2

【现代景观廊架】

该景观小品属于廊架式的景观构筑物，充满着现代气息，适合用于各个公园、绿地上形成半开放空间，有着极强的景观表现力。



http://inews.gtimg.com/newsapp_match/0/3099010490/0



建模方法：

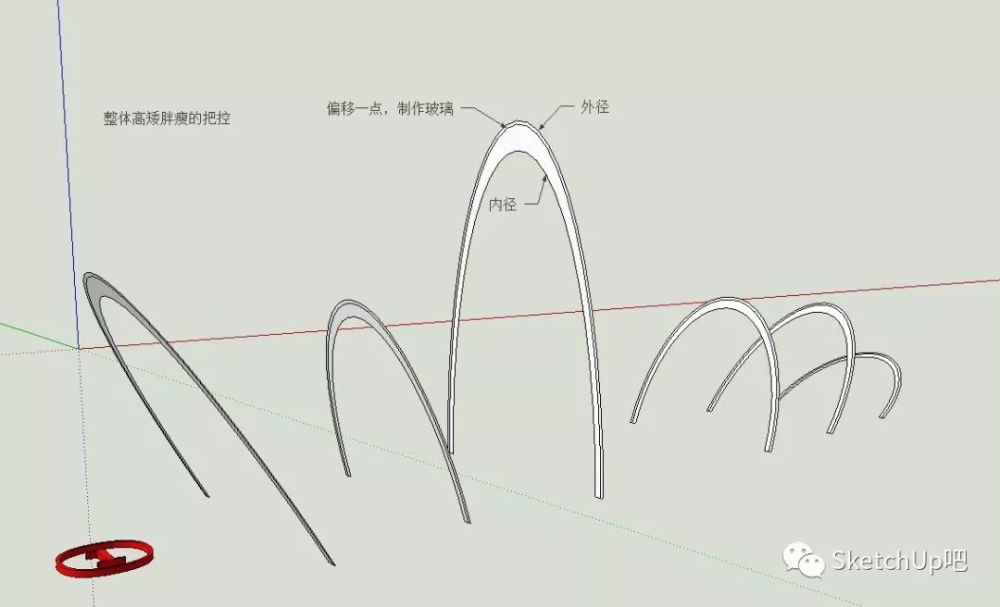

第一步：绘制一个圆环，割去一半，分成几段，偏移一定厚度，适量进行“高低胖瘦”的缩放，再添加一定的旋转，为廊架的构造做准备。



http://inews.gtimg.com/newsapp_match/0/3099010491/0



第二步：选取上一步偏移内径，利用Fredo6插件集（SUAPP编号155）里曲线放样，制作景观小品内部的玻璃。



http://inews.gtimg.com/newsapp_match/0/3099010492/0





http://inews.gtimg.com/newsapp_match/0/3099010493/0



第三步：利用Fredo6插件集（SUAPP编号155）里曲线放样，成面，仅选择单向结构线，封面，最后超级推拉（SUAPP编号94）联合推拉，给厚度。



http://inews.gtimg.com/newsapp_match/0/3099010494/0



最后将第二步里制作好的玻璃拖到模型中，形成最终效果。



http://inews.gtimg.com/newsapp_match/0/3099010490/0





http://inews.gtimg.com/newsapp_match/0/3099010495/0



3

【河滨公园护栏座椅】

围栏也可以如此妖娆？设计是在搞事情啊！这个的栏杆满足功能需求，在美观上达到一定的水准。



http://inews.gtimg.com/newsapp_match/0/3099010496/0





http://inews.gtimg.com/newsapp_match/0/3099010498/0



建模方法：

第一步：绘制一段对称的折线，利用贝兹曲线（SUAPP插件编号96）将折线变成圆滑的曲线。



http://inews.gtimg.com/newsapp_match/0/3099010499/0



第二步：在光滑的曲线上选取一段弧率对称的弧线（有助于反复利用）。



http://inews.gtimg.com/newsapp_match/0/3099010500/0



第三步：将最后摘取的有用弧线，调整位置、斜度，并在关键节点添加结构线，用于补齐外轮廓线，并将外轮廓线转化贝兹曲线。



http://inews.gtimg.com/newsapp_match/0/3099010501/0



第四步：利用Fredo6插件集（SUAPP编号155）里曲线放样，成面，仅结构线。注意线的密度适中不能太密。



http://inews.gtimg.com/newsapp_match/0/3099010502/0



第五步：群体拉线成面（SUAPP插件编号156），注意面的宽度适中。



http://inews.gtimg.com/newsapp_match/0/3099010503/0



第六步：联合推出适当的厚度。



http://inews.gtimg.com/newsapp_match/0/3099010504/0



第七步：复制曲线一根，线转圆柱（SUAPP插件编号148），形成景观椅子的收口圆柱。



http://inews.gtimg.com/newsapp_match/0/3099010505/0

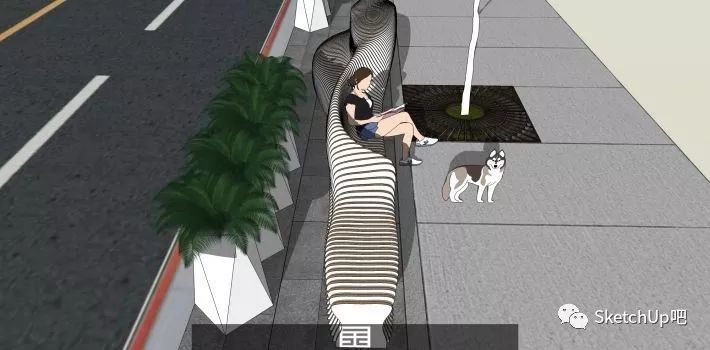

最终形成景观椅子



http://inews.gtimg.com/newsapp_match/0/3099010506/0





http://inews.gtimg.com/newsapp_match/0/3099010508/0





http://inews.gtimg.com/newsapp_match/0/3099010508/0





http://inews.gtimg.com/newsapp_match/0/3099010509/0



4

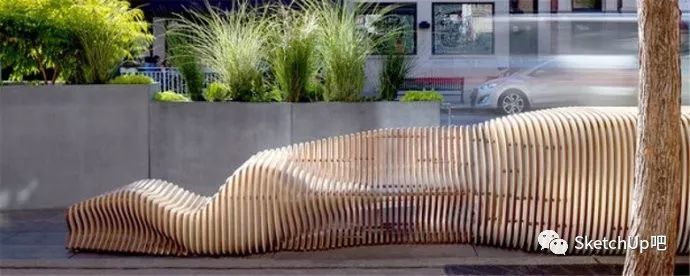

【异形创意景观座椅】

座椅也可以设计的如此炫酷，设计思想很重要啊，要创造良好的公共休憩环境，最简单的方法就是为人们提供更多更好“坐”的物质条件。



http://inews.gtimg.com/newsapp_match/0/3099010510/0





http://inews.gtimg.com/newsapp_match/0/3099010511/0



建模方法：

第一步：随意建立个“box”，任意分段后，使用顶点编辑（SUAPP插件编号263），加、减、调整关键点位置，俗称“捏形”（需要耐心）。



http://inews.gtimg.com/newsapp_match/0/3099010512/0



第二步：将“捏”好的模型，进行参数细分（SUAPP编号356）让模型表面平滑。



http://inews.gtimg.com/newsapp_match/0/3099010513/0



第三步：将平滑的模型利用切片工具（SUAPP编号279）生成切片，注意X轴向，调节切片厚度和切片间距。



http://inews.gtimg.com/newsapp_match/0/3099010514/0

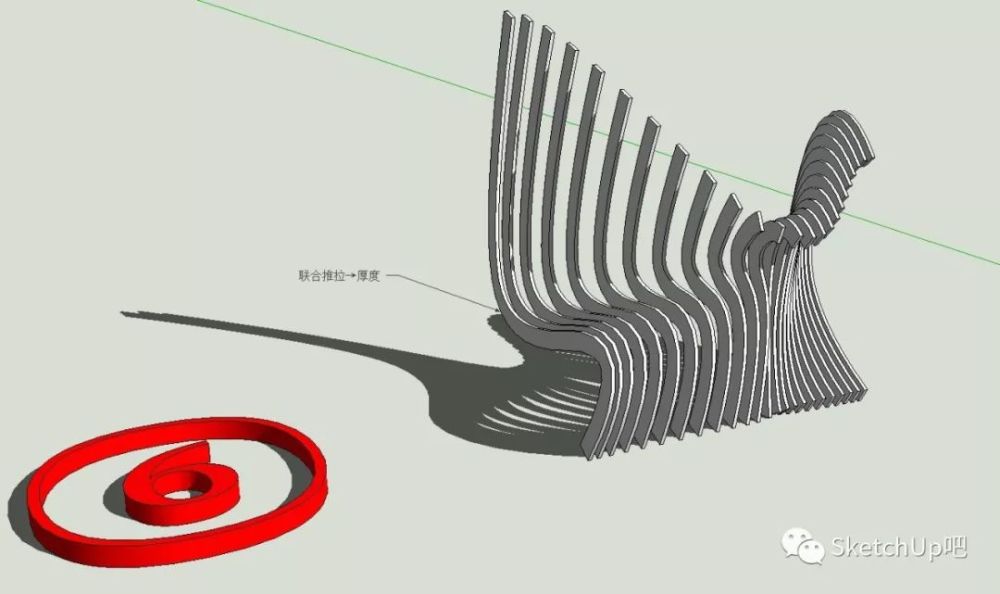

第四步：调整细节，删掉两头不好看的片片儿。



http://inews.gtimg.com/newsapp_match/0/3099010515/0



最终效果



http://inews.gtimg.com/newsapp_match/0/3099010516/0





http://inews.gtimg.com/newsapp_match/0/3099010517/0





http://inews.gtimg.com/newsapp_match/0/3099010518/0

感谢 niceppko 对本文的悉心指导
