Abstract
『Leaving target processor paused』是Nios II初學者常遇到的錯誤訊息，我今天又遇到了，我將我debug的過程跟大家分享。

Introduction
使用環境：Quartus II 8.0 + DE2-70 (Cyclone II EP2C70F896C6N) + TRDB-LTM

在(原創) 如何解決Nios II的『Leaving target processor paused』的錯誤訊息? (IC Design) (Quartus II) (SOPC Builder) (Nios II)中，我曾討論過解決『Leaving target processor paused』常用的方法，但這個錯誤訊息引起的原因很多，只能case by case解決，今天剛好用遇到這個錯誤訊息，順便將我debug的方法跟大家分享。

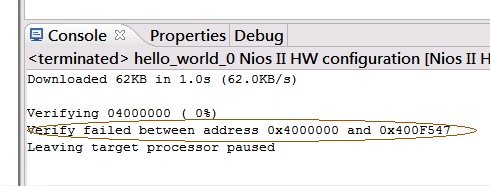

錯誤訊息

http://images.cnblogs.com/cnblogs_com/oomusou/WindowsLiveWriter/NiosIILeavingtargetprocessorpausedIISOCN_119D2/pause00_1b508d48-ca41-4d61-9a38-4f85581c133f.gifII的『Leaving target processor paused" />

關鍵在這一行

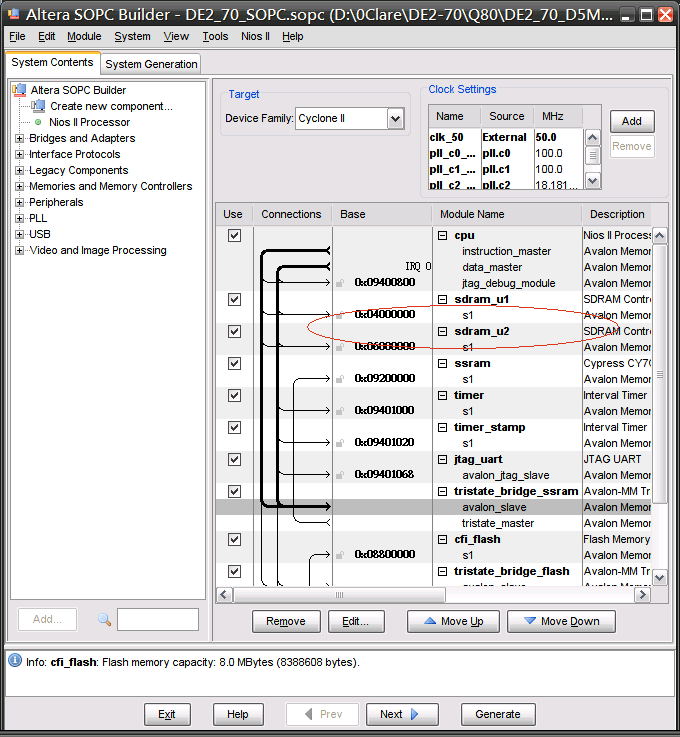

已經告訴我們在0x4000000 and 0x400F547這個範圍有錯，趕快將SOPC Builder打開：

http://images.cnblogs.com/cnblogs_com/oomusou/WindowsLiveWriter/NiosIILeavingtargetprocessorpausedIISOCN_119D2/pause01_c1b1905e-3c5b-456b-a860-f0fb6c8014aa.gifII的『Leaving target processor paused" />

原來是SDRAM有問題!!最少已經將目標鎖定在SDRAM!!

若你是直接使用Nios II的reference design做Nios II開發，如((原創) DE2_NIOS_Lite 1.1 (SOC) (Nios II) (SOPC Builder) (μC/OS-II) (DE2)或(原創) 哪裡有DE2-70的Nios II reference design可以參考? (SOC) (DE2-70) (Nios II) (SOPC Builder))，就不會遇到這種問題，因為這些範例已經將你的SDRAM搞定了，但若你是將原本DE2/DE2-70的範例自己加上Nios II，準備做軟硬體設計，就可能像我一樣，必須將原本Sdram_Control_4Port控制的SDRAM，改成由Avalon Bus所控制的SDRAM，這時SDRAM的pin腳必須自己重新接過。

這樣乍看之下，一切都很正常，所有SDRAM的pin腳全部被SOPC接管，假如你也這樣認為，就會跟我一樣遇到 『Leaving target processor paused』的錯誤訊息。

Solution
原因是因為還有兩個port忘了指定：

將這兩個clock補上後，結果就會正常了。

完整程式碼下載
DE2_70_D5M_LTM_NIOS_ltm_master.7z

Conclusion
『Leaving target processor paused』是初學者常遇到的錯誤訊息， 透過failed address，最少可以將debug目標鎖定在某個ip上，有可能是C的問題，有可能是Verilog的問題。像我這次忘了去指定SDRAM的clock，也是很容易忽略的錯誤，若你也遇到SDRAM的錯誤，別忘了查查看是不是跟我一樣，忘了指定SDRAM clock。
