SolidWorks“自动打剖面线是什么?

(2021-03-03 13:48:02)
标签:

自动打剖面线

多实体零件

分类: SolidWorks技巧

许多人可能已经注意到,在SolidWorks工程图中,剖面时有一个选项是“自动打剖面线”。但是,如果制作一个没有自动添加剖面线的剖视图,那么有什么用呢?

因此,许多人也没有注意到这项。事实上,自动打剖面线是剖面线样式在装配体中的零部件之间交替,或在多实体零件的实体和焊件之间交替。 剖面线样式在剖切装配体时轮换。大致如下图所示,如果我们选择自动打剖面线,它就像下面的例子:


 https://cmsimg01.71360.com/data/15u756/public/2020041713444884719.png


接着,让我们看看它是如何操作的:

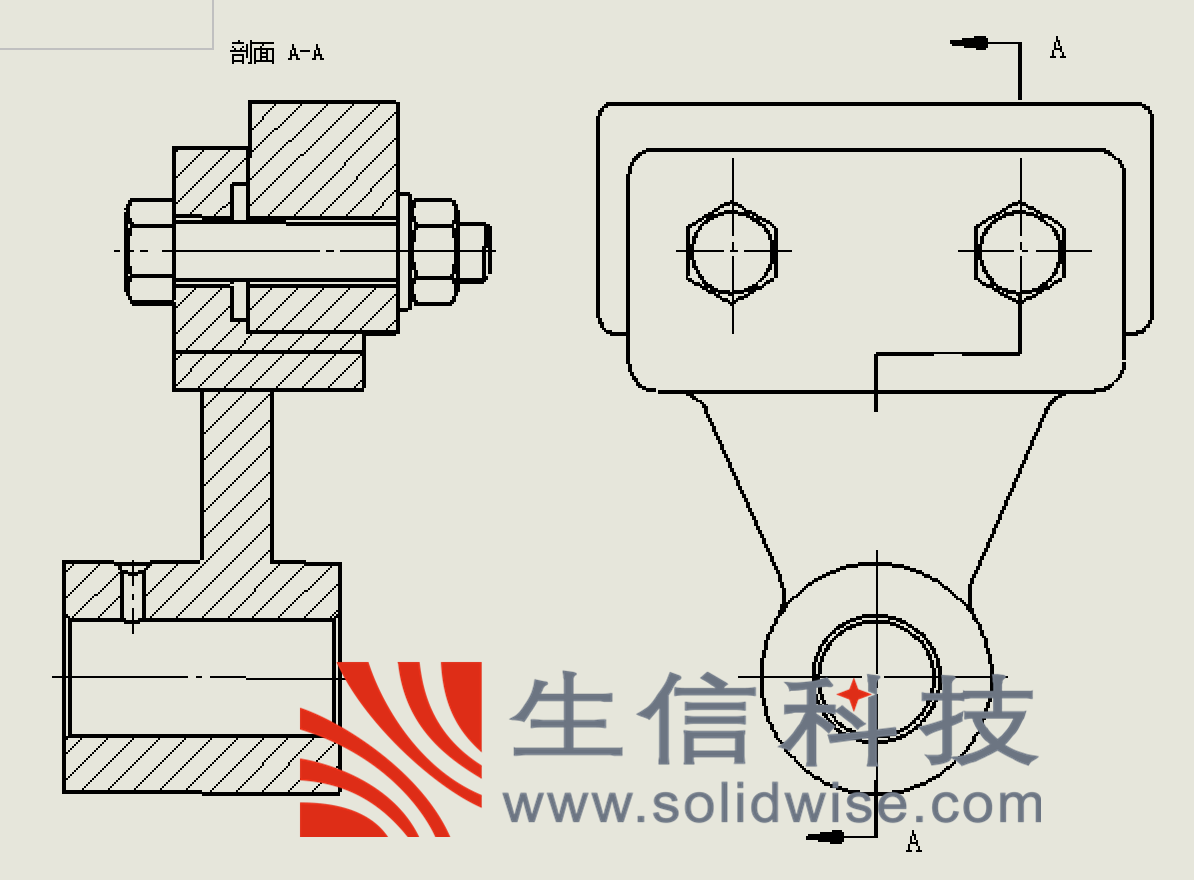

让我们先直接剖面观察一下它的样子:


 https://cmsimg01.71360.com/data/15u756/public/2020041713491969133.png

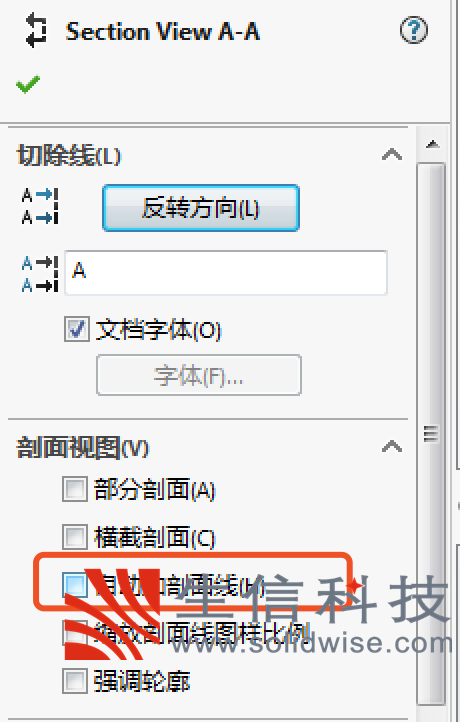

我们可以看到剖面线都向一个方向上。接下来,让我们再勾选自动加剖面线:

 https://cmsimg01.71360.com/data/15u756/public/2020041713493944525.png

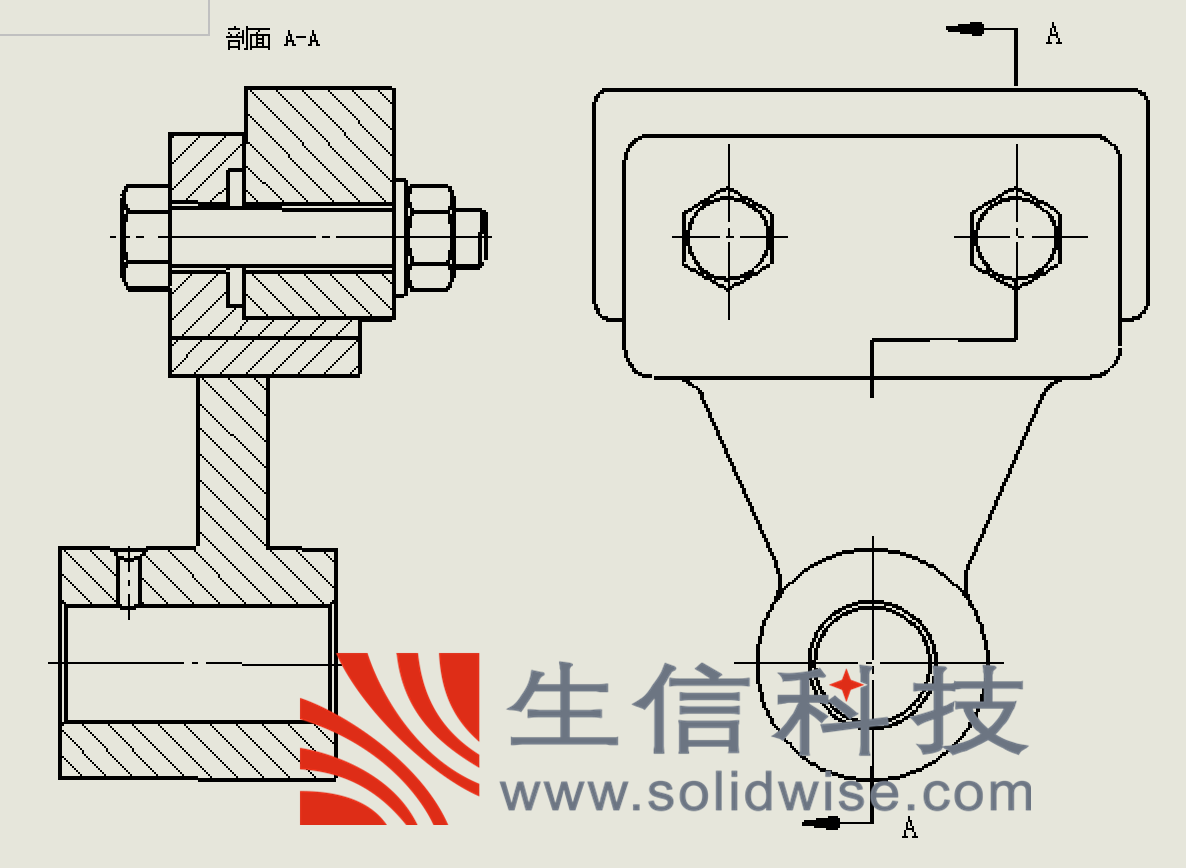

勾选后,让我们再来看看效果:


 https://cmsimg01.71360.com/data/15u756/public/2020041713495458401.png


好多了吗?你也试试看,非常简单。
