让我们简单介绍一下如何打开CircuitWorks用户界面。简单用几步操作介绍下，如下图所示:

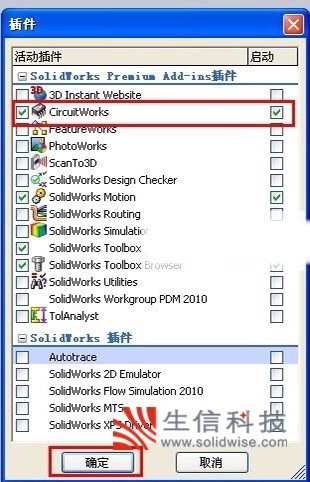

工具--插件，打开插件对话框，然后勾选CircuitWorks选项--点击确定，如下图所示:
https://cmsimg01.71360.com/data/15u756/public/2020090114174939481.jpg

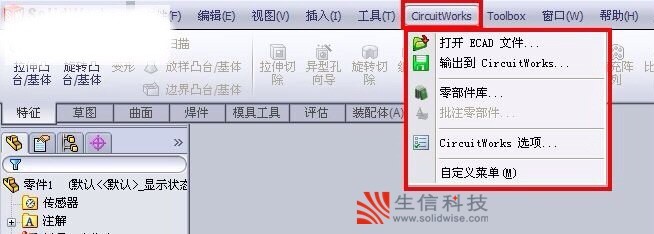

下图所示的CircuitWorks选项会出现在菜单栏中，单击打开CircuitWorks的下拉菜单。
https://cmsimg01.71360.com/data/15u756/public/2020090114184592092.jpg

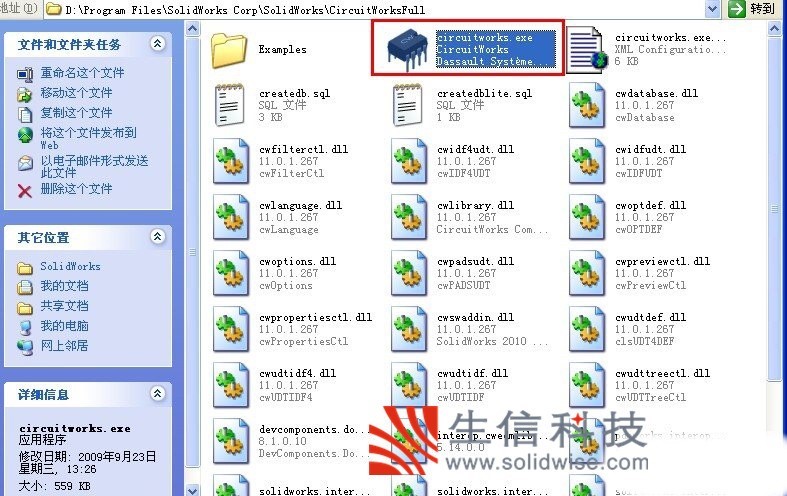

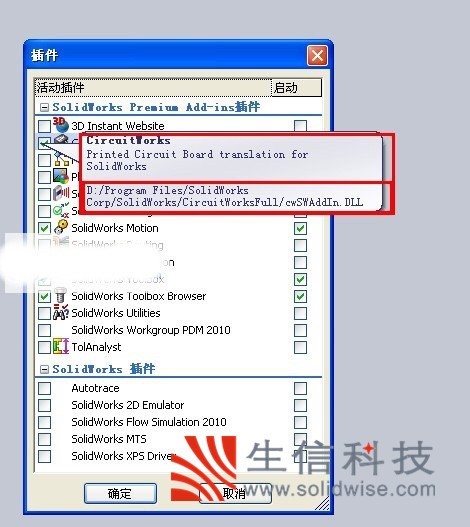

或者，我们可以在插件的这些显示路径中找到文件的图标，然后双击打开它，如下图所示:
https://cmsimg01.71360.com/data/15u756/public/2020090114194136856.jpg
https://cmsimg01.71360.com/data/15u756/public/2020090114212317921.jpg

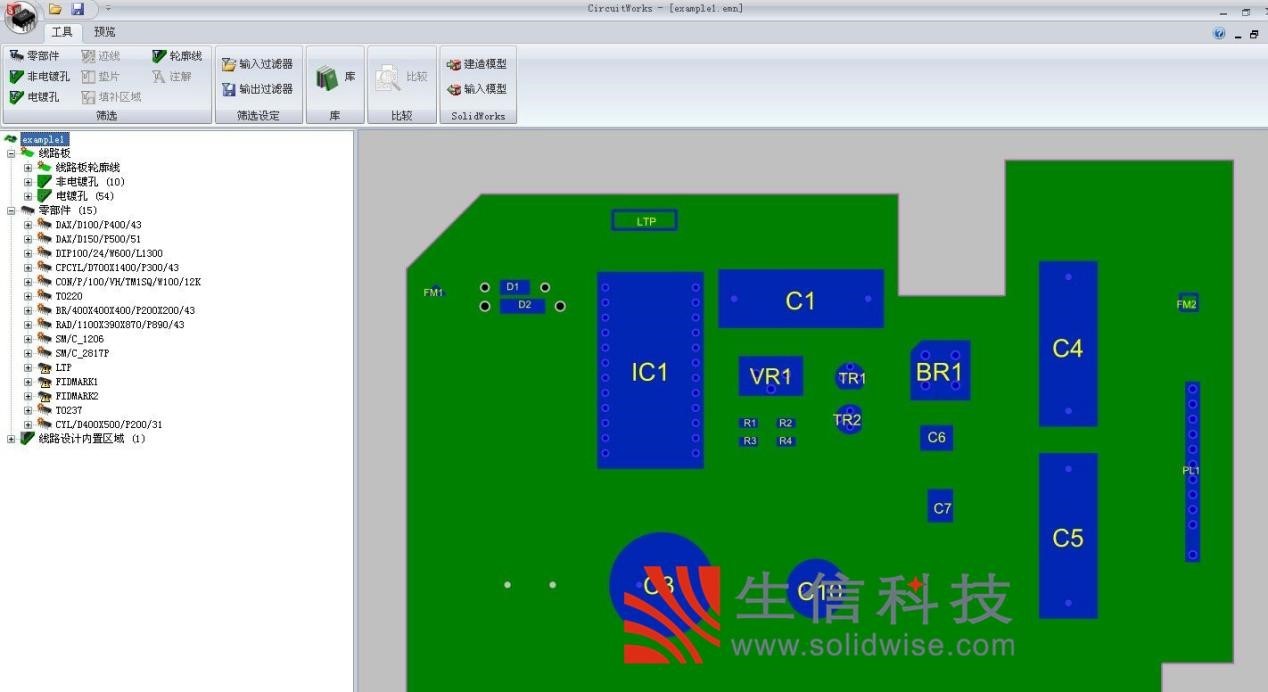

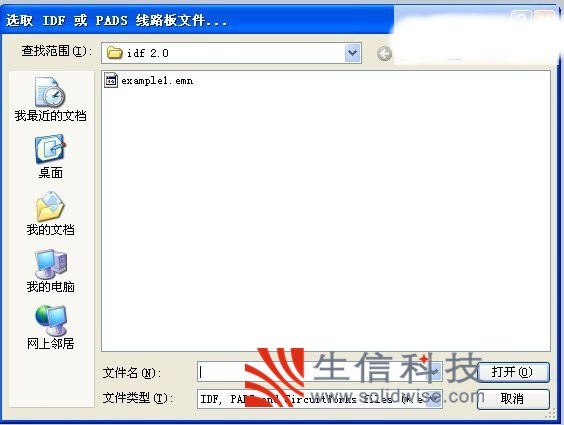

单击打开ECAD文件，然后按照路径查找要打开的图形，如下图所示:
https://cmsimg01.71360.com/data/15u756/public/2020090114221469533.jpg
https://cmsimg01.71360.com/data/15u756/public/2020090114224337642.jpg

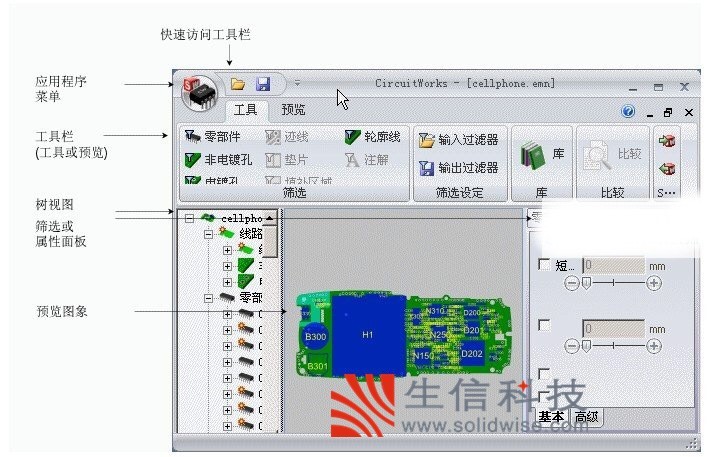

接下来，我们将简要介绍该窗口的组成部件，如下图所示:
https://cmsimg01.71360.com/data/15u756/public/2020090114232685517.jpg

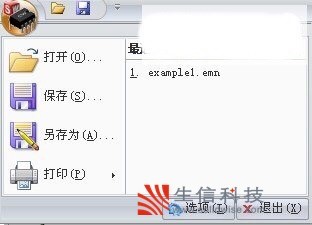

使用CircuitWorks应用程序菜单栏，可以打开和保存ECAD文件，打印预览图像，访问CircuitWorks选项及退出CircuitWorks。要打开它，只需点击应用菜单栏按钮，如下图所示:
https://cmsimg01.71360.com/data/15u756/public/2020090114235899821.jpg
https://cmsimg01.71360.com/data/15u756/public/2020090114242097679.jpg
使用快速访问工具栏可访问最常用的CircuitWorks命令。
https://cmsimg01.71360.com/data/15u756/public/2020090114250941227.jpg

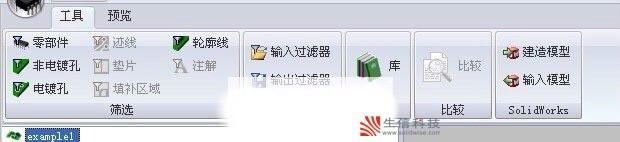

使用CircuitWorks工具栏(也称作带区)可访问 CircuitWorks工具和特征。单击工具或预览标签可显示相应的工具栏。
要显示工具工具栏，请单击CircuitWorks窗口顶部的工具标签。工具栏按钮分为以下几个部分:
https://cmsimg01.71360.com/data/15u756/public/2020090114255527190.jpg

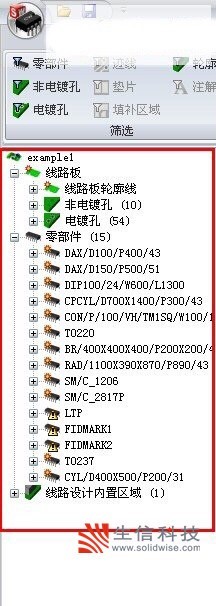

CircuitWorks树视图是ECAD数据的一种层次视图。
要显示树形视图，需要打开ECAD文件。该树形视图位于CircuitWorks窗口的左侧。
从树形视图中，您可以:
1、双击父项目或单击图标显示其子代。
2、单击某个项目以在预览图像中高亮显示它。
3、右键单击项目以选择命令。
https://cmsimg01.71360.com/data/15u756/public/2020090114263315438.jpg

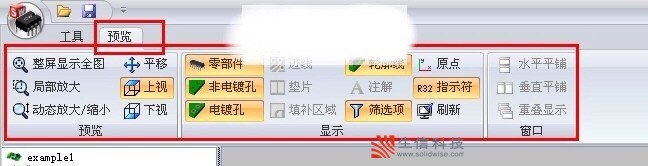

CircuitWorks预览图像是ECAD数据的图形表示。要显示预览图像，请打开ECAD文件。预览图像将显示在CircuitWorks窗口的中间窗格上。或者点击如下图所示的预览选项:
https://cmsimg01.71360.com/data/15u756/public/2020090114265650012.jpg
这就是SolidWorks CircuitWorks用户操作界面概述，操作起来还是非常便捷。
