加载中…SolidWorks如何批量转换其他格式文件
(2020-09-09 15:04:15)
标签：
批量转换其他格式文件solidworks任务调度器solidworkstaskschedu |
分类： SolidWorks技巧 |
使用solidworks进行设计时，经常需要将大量工程图纸文件转换成不同格式的文件，如PDF、DXF、DWG、IGES、STEP、PNG、JPG文件。如果只打开一个零件并手动转换，将会非常耗时，非常麻烦并且容易出错。为了共享一种方法，solidworks附带的SolidWorks任务调度器可能是一个很好的解决方案。以下将与图片和文字分享。

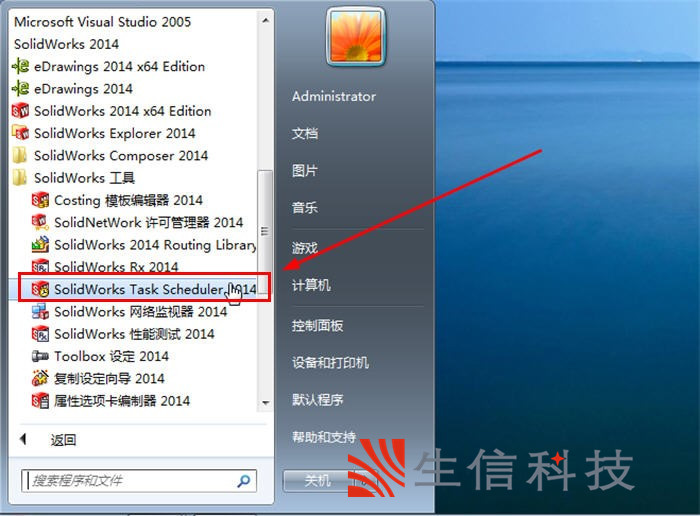

首先在开始菜单，solidworks安装文件中打开“solidworks Task Scheduler”，如图所示
https://cmsimg01.71360.com/data/15u756/public/2020081814423057020.jpg

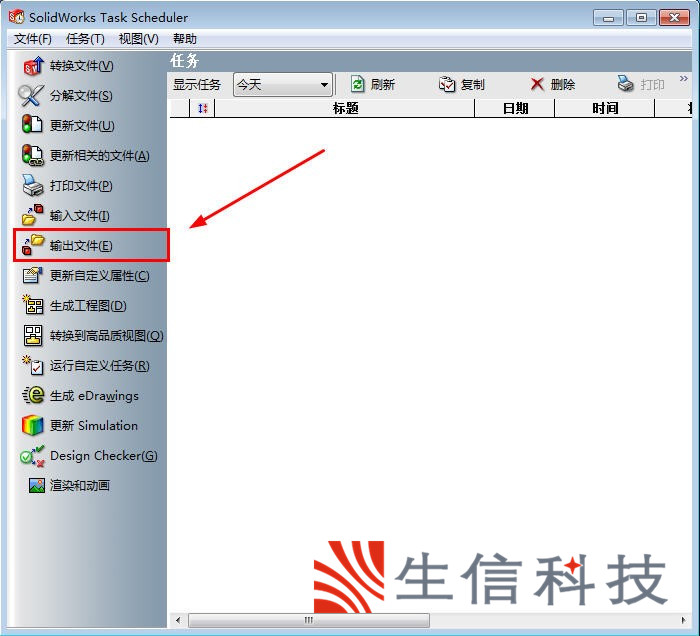

打开“solidworks Task Scheduler”，，点击左边的“输出文件”，如图所示
https://cmsimg01.71360.com/data/15u756/public/2020081814424432272.jpg
选择输出文件的类型，里面有PDF,DXF,DWG,IGES,STEP,PNG,JPG多种文件，然后再添加要转换的文件夹，最后选择输出文件夹，一般不建议输出到原有文件夹，因为这不便于检查。如图所示。
https://cmsimg01.71360.com/data/15u756/public/2020081814425777653.png

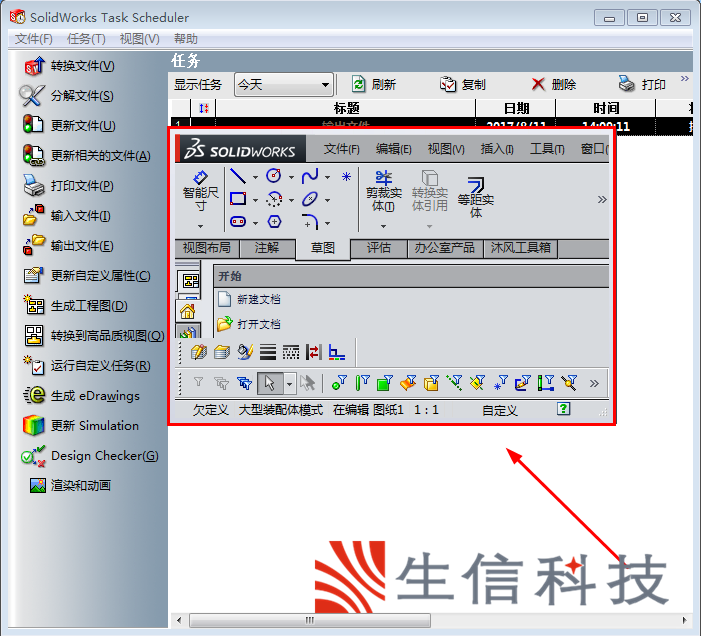

点击确定后，“solidworks Task Scheduler”自动打开solidworks软件，进行自动转换，你可以看见屏幕上的小框在不停的打开关闭，实则在进行转换，如图所示
https://cmsimg01.71360.com/data/15u756/public/2020081814432222791.png

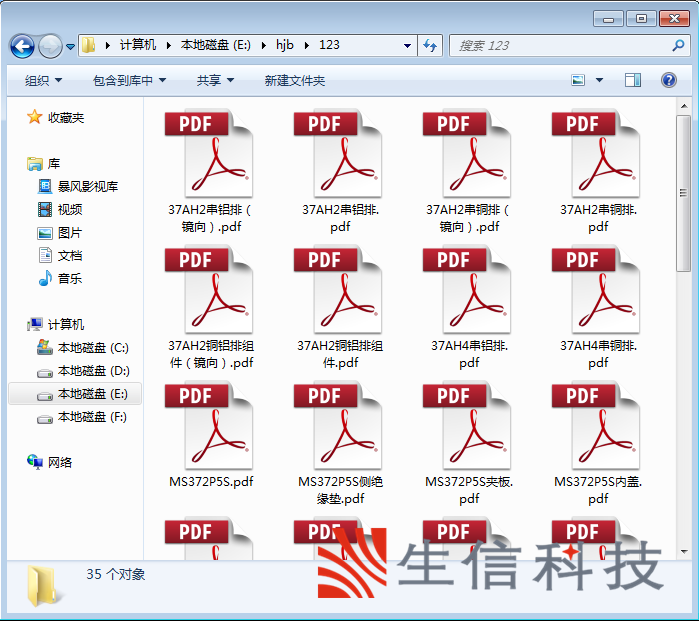

转换完成后，你直接去你设置的文件夹查看就行了，我这里是以将所有的工程图转换成PDF，如图所示，转换完毕。
https://cmsimg01.71360.com/data/15u756/public/2020081814434755423.png
首先在开始菜单，solidworks安装文件中打开“solidworks Task Scheduler”，如图所示
打开“solidworks Task Scheduler”，，点击左边的“输出文件”，如图所示
选择输出文件的类型，里面有PDF,DXF,DWG,IGES,STEP,PNG,JPG多种文件，然后再添加要转换的文件夹，最后选择输出文件夹，一般不建议输出到原有文件夹，因为这不便于检查。如图所示。
点击确定后，“solidworks Task Scheduler”自动打开solidworks软件，进行自动转换，你可以看见屏幕上的小框在不停的打开关闭，实则在进行转换，如图所示
转换完成后，你直接去你设置的文件夹查看就行了，我这里是以将所有的工程图转换成PDF，如图所示，转换完毕。
