加载中…解决SolidWorks螺纹线不显示的问题
(2020-09-04 14:41:19)
标签：
solidworks螺纹线上色的装饰螺纹线 |
分类： SolidWorks技巧 |
很多朋友在用solidworks做设计时，发现螺纹线不显示。通过多年使用solidworks的经验，得出中级解决办法。要显示螺纹装饰线，有三个必须要满足的条件：1、选项-文档属性-出详图里面的“上色的装饰螺纹线”按钮必须勾选；2、必须开启注释项隐藏中的√A图标；3、不要勾选文件菜单中“视图”中的“隐藏所以类型”。这三个条件必须满足，装饰螺纹线才会显示出来。下面笔者通过截图的方式进行说明。

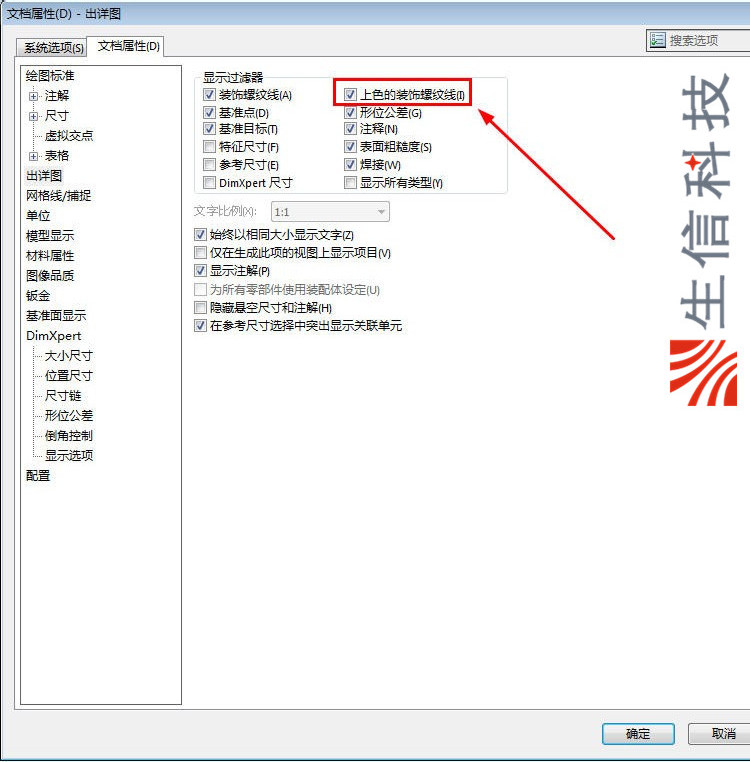

1、勾选选项-文档属性-出详图里面的“上色的装饰螺纹线”，如图所示

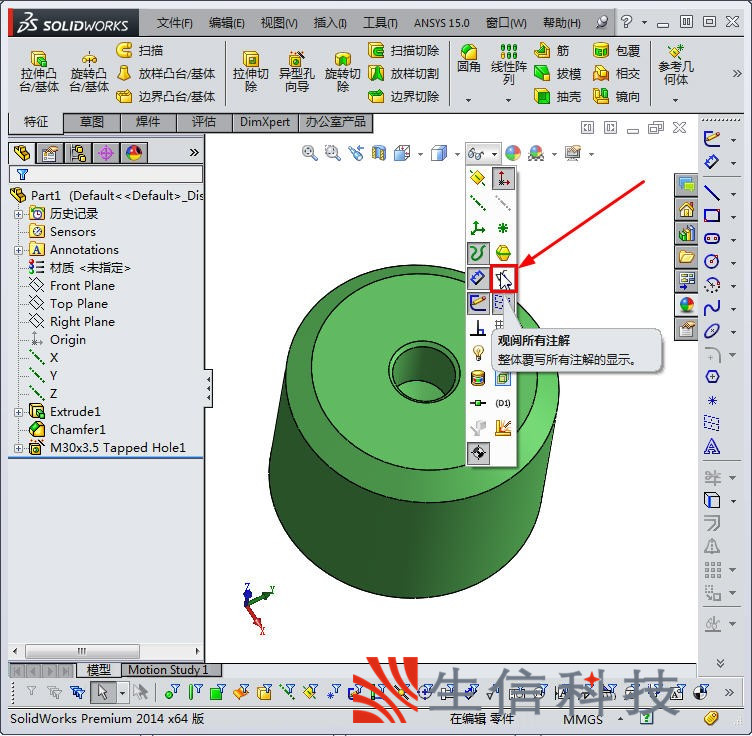

2、开启注释项隐藏中的√A图标；如图所示

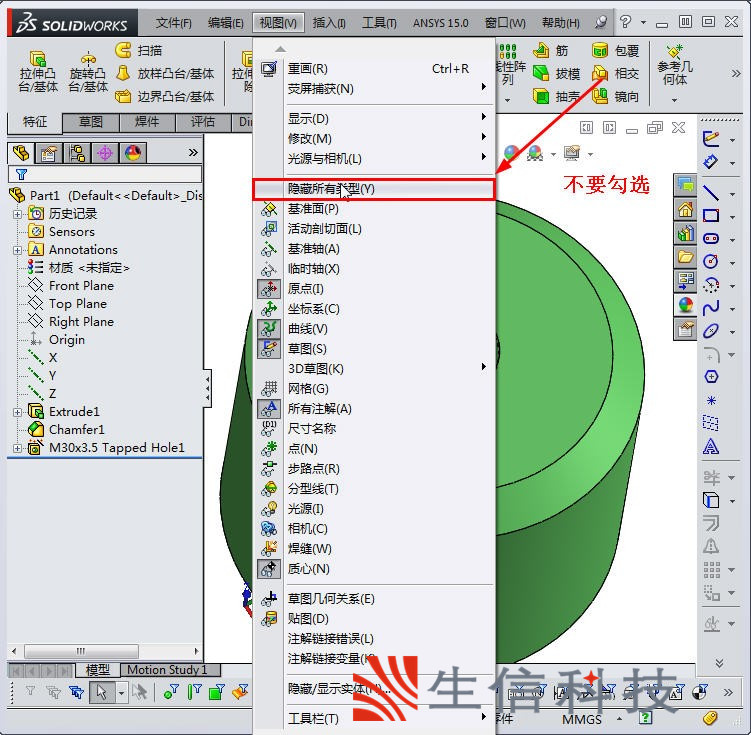

3、不要勾选文件菜单中“视图”中的“隐藏所以类型”。

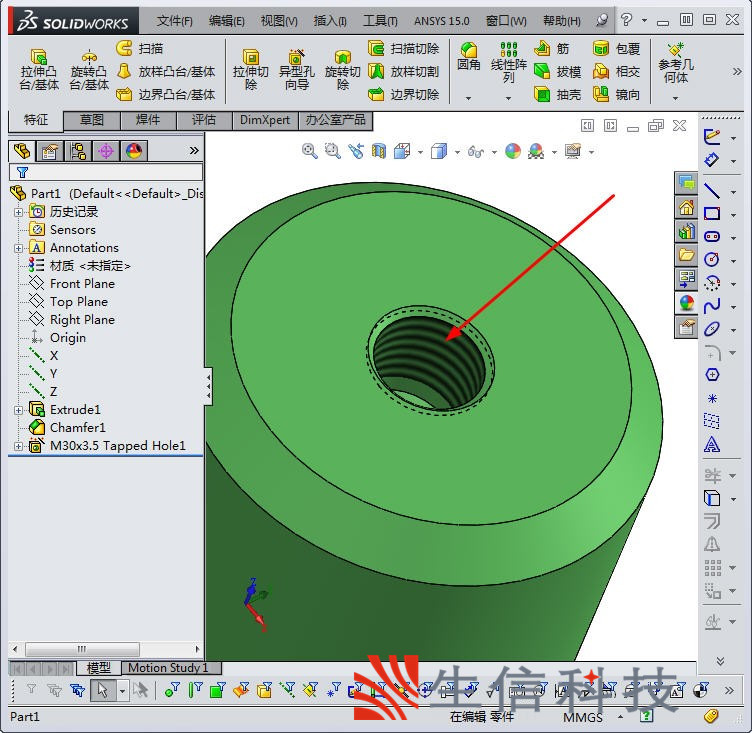

4、螺纹装饰线已经显示出来了。
1、勾选选项-文档属性-出详图里面的“上色的装饰螺纹线”，如图所示
2、开启注释项隐藏中的√A图标；如图所示
3、不要勾选文件菜单中“视图”中的“隐藏所以类型”。
4、螺纹装饰线已经显示出来了。
