加载中…SolidWorks操作视频|隐藏高手必备工具Defeature，让设计隐藏更彻底
(2022-07-21 16:51:16)
标签：
solidworks机械机械设计 |
分类： solidworks学习 |

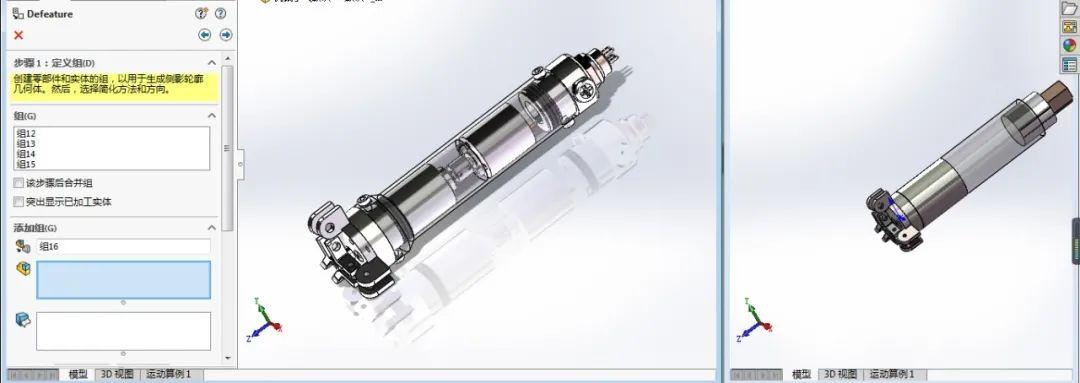

Defeature可以从零件或装配体中移除设计细节，简化后的模型可储存至新文件，所以很多工程师喜欢用这个功能分享设计，SOLIDWORKS
2019版本升级了Defeature功能，新增“侧影轮廓”隐藏设计，让隐藏设计更加彻底。
https://pica.zhimg.com/v2-cb5315f7b5896002e46ce06ec93ab91a_1440w.jpg?source=172ae18b
Defeature侧影轮廓通过创建“组”的方式简化零部件，支持指定组内零部件以及其简化的方式，从而让简化更加灵活、简化更彻底，Defeature侧影轮廓支持简化的方式比较丰富有如下几种：
1、边界框：生成长方体边界框；
2、圆柱面：从长方体边界框的尺寸中派生圆柱面；
3、多边形轮廓线：创建包含选中实体及零部件轮廓的拉伸多边形；
4、紧密配合轮廓线：通过使用选中实体及零部件的轮廓创建拉伸实体；
5、无（复制几何体）：创建选定实体及零部件的精确副本，无特征。
Defeature侧影轮廓支持保存到新文件，还支持保存到当前文件以及发布到 3D ContentCentral等。
其他关于“Defeature侧影轮廓隐藏设计更彻底”的具体操作和注意事项，详见如下视频：
Defeature“侧影轮廓”隐藏设计更彻底
Defeature侧影轮廓通过创建“组”的方式简化零部件，支持指定组内零部件以及其简化的方式，从而让简化更加灵活、简化更彻底，Defeature侧影轮廓支持简化的方式比较丰富有如下几种：
1、边界框：生成长方体边界框；
2、圆柱面：从长方体边界框的尺寸中派生圆柱面；
3、多边形轮廓线：创建包含选中实体及零部件轮廓的拉伸多边形；
4、紧密配合轮廓线：通过使用选中实体及零部件的轮廓创建拉伸实体；
5、无（复制几何体）：创建选定实体及零部件的精确副本，无特征。
Defeature侧影轮廓支持保存到新文件，还支持保存到当前文件以及发布到 3D ContentCentral等。
其他关于“Defeature侧影轮廓隐藏设计更彻底”的具体操作和注意事项，详见如下视频：
Defeature“侧影轮廓”隐藏设计更彻底喜欢
