一、什么是 Revit？

用于进行建筑信息模型的 Revit 平台是一个设计和记录系统，它支持建筑项目所需的设计、图纸和明细表。建筑信息模型 (BIM) 可提供您需要使用的有关项目设计、范围、数量和阶段等信息。

在 Revit 模型中，所有的图纸、二维视图和三维视图以及明细表都是同一个基本建筑模型数据库的信息表现形式。在图纸视图和明细表视图中操作时，Revit 将收集有关建筑项目的信息，并在项目的其他所有表现形式中协调该信息。Revit 参数化修改引擎可自动协调在任何位置（模型视图、图纸、明细表、剖面和平面中）进行的修改。

二、Revit的由来

Revit是Rev It的意思，用在引擎上面，加大马力，加速发动机转速的意思。

当初Revit是由PTC（参量技术公司）里面的几个俄裔科学家出来创业所办的公司。初始的想法是对建筑设计业来一次类似工业革命的创新，来促使建筑设计业加速走到参量化设计的前沿。北美的老用户昵称Revit开发团队为“工厂”factory，用的是类似的比喻。“工厂”制造用于建筑设计业前进的引擎，促进其加大马力，快速前进到参量化数据化设计的前沿。

Revit开发团队里的一个艺术家Frame Demchak于2006年手绘的“工厂”形象。

http://s13/bmiddle/7dba6277ga3793e31cf6c&690



Revit在摩托车手或者手动车那里应该最有认同感，手动加速一擎至天的爽快感觉就可以用Rev It 或者Rev Up来表达，而有一家专门作摩托车皮衣的公司就叫RevIt。

在Revit被Autodesk收购以前，revit.com实际上已经被摩托车皮衣公司注册使用。因为是初创公司，不够财大气粗，没办法买下域名；等到Autodesk买下了Revit,才买下了Revit.com。现在皮衣公司的网站叫做Revit.eu，同为Revit爱好者和摩托车发烧友的人也许会感兴趣吧，哈哈。

http://s4/middle/a41c5032gbe6b1914fe93&690IT 的基本概念" TITLE="[转载]REV IT 的基本概念" />

三、参数化的意义

术语“参数化”是指模型的所有图元之间的关系，这些关系可实现 Revit 提供的协调和变更管理功能。这些关系可以由软件自动创建，也可以由设计者在项目开发期间创建。

在数学和机械 CAD 中，定义这些关系的数字或特性称为参数，因此该软件的运行是参数化的。该功能为 Revit提供了基本的协调能力和生产率优势：无论何时在项目中的任何位置进行任何修改，Revit 都能在整个项目内协调该修改。

下面给出了这些图元关系的示例：

  • 门轴一侧门外框到垂直隔墙的距离固定。如果移动了该隔墙，门与隔墙的这种关系仍保持不变。
  • 楼板或屋顶的边与外墙有关，因此当移动外墙时，楼板或屋顶仍保持与墙之间的连接。在本例中，参数是一种关联或连接。
  • http://files.wikihelp.autodesk.com/Autodesk_Revit_Beta/2012/CHS/A-M.gifIT 的基本概念" />
    • 在一个给定立面上，各窗或壁柱之间的间距相等。如果修改了立面的长度，这种等距关系仍保持不变。在本例中，参数不是数值，而是比例特性。
    http://files.wikihelp.autodesk.com/Autodesk_Revit_Beta/2012/CHS/S.gifIT 的基本概念" />
    • 钢筋会贯穿某个给定立面等间距放置。如果修改了立面的长度，这种等距关系仍保持不变。在本例中，参数不是数值，而是比例特性。

四、Revit 如何使内容保持更新状态？

建筑信息模型应用程序的一个基本特性是，可以随时协调修改并保持一致性。您无须自己处理图纸或链接的更新。当修改了某项内容时，Revit 会立即确定该修改所影响的图元，并将修改反映到所有受影响的图元。

Revit 利用了两个重要的创意，使其功能非常强大且易于使用。第一个创意是可以在设计者工作期间捕获关系。第二个创意是可以传播建筑修改。这些创意的结果是使软件可以像人那样智能化工作，而不要求输入对于设计无关紧要的数据。

五、了解 Revit 术语

用于标识 Revit 中的对象的大多数术语都是常见的行业标准术语。但是，一些术语对 Revit 来讲是唯一的。了解下列术语对于了解本软件非常重要。

1、项目

在 Revit 中，项目是单个设计信息数据库 - 建筑信息模型。项目文件包含了建筑的所有设计信息（从几何图形到构造数据）。这些信息包括用于设计模型的构件、项目视图和设计图纸。通过使用单个项目文件，Revit令您不仅可以轻松地修改设计，还可以使修改反映在所有关联区域（平面视图、立面视图、剖面视图、明细表等）中。仅需跟踪一个文件同样还方便了项目管理。

标高是无限水平平面，用作屋顶、楼板和天花板等以层为主体的图元的参照。标高大多用于定义建筑内的垂直高度或楼层。您可为每个已知楼层或建筑的其他必需参照（如第二层、墙顶或基础底端）创建标高。要放置标高，必须处于剖面或立面视图中。

2、图元

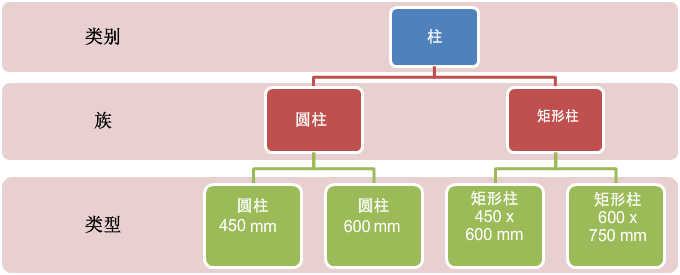

在创建项目时，可以向设计中添加参数化建筑图元。Revit 按照类别、族和类型对图元进行分类。

(1)类别

类别是一组用于对建筑设计进行建模或记录的图元。

         样例


(4) 族

族是某一类别中图元的类。族根据参数（属性）集的共用、使用上的相同和图形表示的相似来对图元进行分组。一个族中不同图元的部分或全部属性可能有不同的值，但是属性的设置（其名称与含义）是相同的。

样例

http://files.wikihelp.autodesk.com/Autodesk_Revit_Beta/2012/CHS/A.gifIT 的基本概念" />
  • 美国初期风格的六镶板门可以视为一个族，虽然构成此族的门可能会有不同的尺寸和材质。
http://files.wikihelp.autodesk.com/Autodesk_Revit_Beta/2012/CHS/S.gifIT 的基本概念" />
  • 可以将桁架视为一个族，虽然构成此族的腹杆支座可能会有不同的尺寸和材质。
http://files.wikihelp.autodesk.com/Autodesk_Revit_Beta/2012/CHS/M.gifIT 的基本概念" />
  • 可以将照明设备视为一个族，虽然构成此族的吊灯可能会有不同的尺寸和材质。

有三种族：

  • 可载入的族可以载入到项目中，并根据族样板创建。可以确定族的属性设置和族的图形化表示方法。
  • 系统族不能作为单个文件载入或创建。
    • Revit 预定义了系统族的属性设置及图形表示。
    • 可以在项目内使用预定义类型生成属于此族的新类型。例如，标高的行为在系统中已经预定义。但您可以使用不同的组合来创建其他类型的标高。
    • 系统族可以在项目之间传递。
    • 样例
    http://files.wikihelp.autodesk.com/Autodesk_Revit_Beta/2012/CHS/A.gifIT 的基本概念" />
    • 墙、尺寸标注、天花板、屋顶、楼板和标高
    http://files.wikihelp.autodesk.com/Autodesk_Revit_Beta/2012/CHS/S.gifIT 的基本概念" />
    • 楼板、尺寸标注、屋顶和标高
    http://files.wikihelp.autodesk.com/Autodesk_Revit_Beta/2012/CHS/M.gifIT 的基本概念" />
    • 风管、管道和导线
  • 内建族用于定义在项目的上下文中创建的自定义图元。如果您的项目需要不希望重用的独特几何图形，或者您的项目需要的几何图形必须与其他项目几何图形保持众多关系之一，请创建内建图元。

    由于内建图元在项目中的使用受到限制，因此每个内建族都只包含一种类型。您可以在项目中创建多个内建族，并且可以将同一内建图元的多个副本放置在项目中。与系统和标准构件族不同，您不能通过复制内建族类型来创建多种类型。

(5)类型

每一个族都可以拥有多个类型。类型可以是族的特定尺寸，例如 30" X 42" 或 A0 标题栏。类型也可以是样式，例如尺寸标注的默认对齐样式或默认角度样式。

(6)实例

实例是放置在项目中的实际项（单个图元），它们在建筑（模型实例）或图纸（注释实例）中都有特定的位置。



六、参数化建模系统中的图元行为

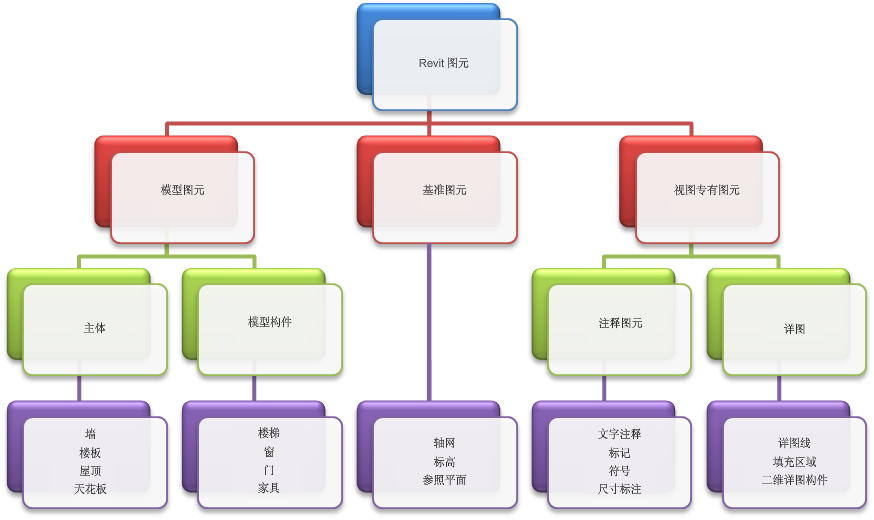

在项目中，Revit 使用 3 种类型的图元：

  • 基准图元可帮助定义项目上下文。例如，标高和参照平面都是基准图元。
  • 视图专有图元只显示在放置这些图元的视图中。它们可帮助对模型进行描述或归档。例如，尺寸标注是视图专有图元。

模型图元有 2 种类型：

主体（或主体图元）通常在构造场地在位构建。

示例：

模型构件是建筑模型中其他所有类型的图元。

示例：

http://files.wikihelp.autodesk.com/Autodesk_Revit_Beta/2012/CHS/S.gifIT 的基本概念" />
  • 梁、结构柱和和三维钢筋
http://files.wikihelp.autodesk.com/Autodesk_Revit_Beta/2012/CHS/M.gifIT 的基本概念" />
  • 水槽、锅炉、风管、喷水装置和配电盘

视图专有图元有 2 种类型：

  • 注释图元是对模型进行归档并在图纸上保持比例的二维构件。例如，尺寸标注、标记和注释记号都是注释图元。
  • 详图是在特定视图中提供有关建筑模型详细信息的二维项。示例包括详图线、填充区域和二维详图构件。

这些实现内容为设计者提供了设计灵活性。Revit 图元设计为可以由用户直接创建和修改；无需进行编程。在Revit 中，在绘图时可以定义新的参数化图元。

在 Revit 中，图元通常根据其在建筑中的上下文来确定自己的行为。上下文是由构件的绘制方式，以及该构件与其他构件之间建立的约束关系确定的。通常，要建立这些关系，无需执行任何操作；您执行的设计操作和绘制方式已隐含了这些关系。在其他情况下，可以显式控制这些关系，例如通过锁定尺寸标注或对齐两面墙

七、图元属性

在 Revit 中，您放置在图纸中的每个图元都是某个族类型的一个实例。图元有 2 组用来控制其外观和行为的属性：类型属性和实例属性。

类型属性

同一组类型属性由一个族中的所有图元共用，而且特定族类型的所有实例的每个属性都具有相同的值。

例如，属于“桌”族的所有图元都具有“宽度”属性，但是该属性的值因族类型而异。因此，在“桌”族内，族类型为 60" x 30" 的所有实例的“宽度”值都为 5'，而族类型为 72" x 36" 的所有实例的“宽度”值都为 6'。

修改类型属性的值会影响该族类型当前和将来的所有实例。

实例属性

一组共用的实例属性还适用于属于特定族类型的所有图元，但是这些属性的值可能会因图元在建筑或项目中的位置而异。

例如，窗的尺寸标注是类型属性，但其在标高处的高程则是实例属性。同样，梁的横剖面尺寸标注是类型属性，而梁的长度是实例属性。

修改实例属性的值将只影响选择集内的图元或者将要放置的图元。例如，如果您选择一个梁，并且在“属性”选项板上修改它的某个实例属性值，则只有该梁受到影响。如果您选择一个用于放置梁的工具，并且修改该梁的某个实例属性值，则新值将应用于您用该工具放置的所有梁。
