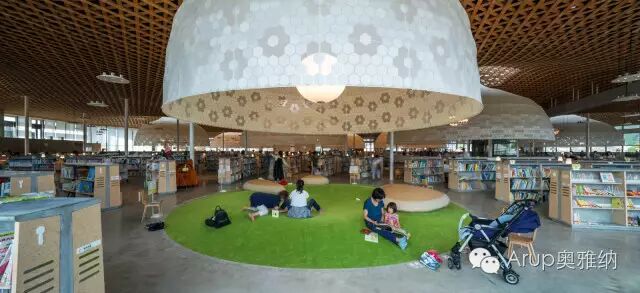

​ 普利兹克奖得主建筑大师伊东丰雄与奥雅纳合作的众多项目之一，在日本留下又一座唯美的建筑——岐阜媒体中心。当地人亲切地称之为 “ 大家的森林 ” 。

http://mmbiz.qpic.cn/mmbiz_jpg/ibI6Co0c7pUib3lxjRTdpERYtaPmuDoHPvB7whLgJYRxkicOXlx7sZBk7Lomd66rz4xGyGtKOecoKbZjb5nRz3IFA/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

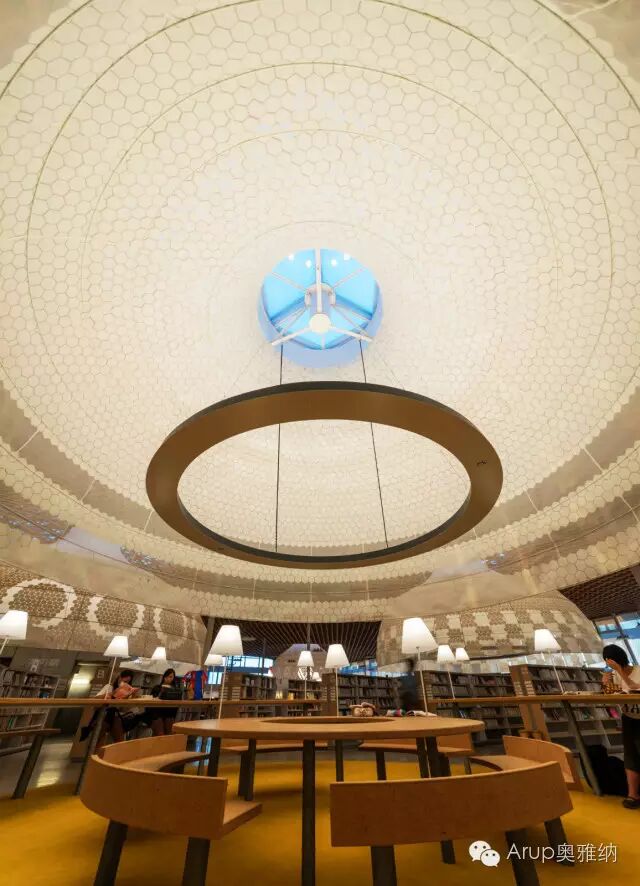

岐阜媒体中心有着别具一格的木质结构吊顶，交错的木质网格设计，温暖明亮的色调，如同生长在繁华都市中的森林。

http://mmbiz.qpic.cn/mmbiz_jpg/ibI6Co0c7pUib3lxjRTdpERYtaPmuDoHPvXibFsyz8Q5CiczKEwficziaYPycRQkCwSthRON2vFqd0RdchqqLDQXCktg/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

更引人入胜的莫过于媒体中心屋顶那11个 “ 漩涡 ”，象征着知识和信息的传播，人与人之间的交流，这也预示着岐阜媒体中心将成为当地文化交流和信息聚集的公共空间。

奥雅纳负责结构、可持续建筑，以及消防等工程设计。

http://wx1/large/7e6deabbgy1fctagnchfbj208c03e0so.jpg

​

http://mmbiz.qpic.cn/mmbiz_jpg/ibI6Co0c7pUib3lxjRTdpERYtaPmuDoHPvSxQjmmDhveOmsbgkia1hfhd9vJoEriaAib6sBeUJ2hDxJ4fmEy1UNY1tg/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

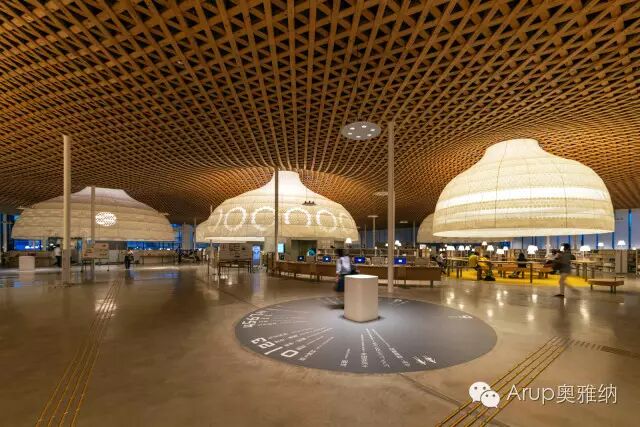

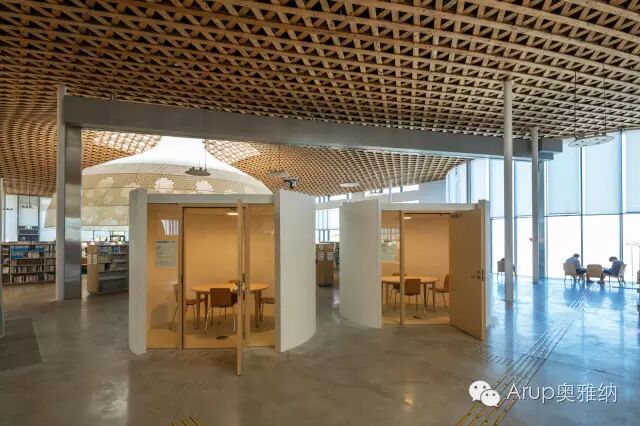

建筑面积为15,200平方米的岐阜媒体中心建于原岐阜大学旧址之上，建筑仅有两层高。底层为综合功能大厅，是主要的公共空间，其中包括艺术展区、工作室，以及供民众参与和组织活动的活动空间。室内的跃层通过落地窗与公共区域隔离，使内部空间显得通透宽敞。

http://mmbiz.qpic.cn/mmbiz_jpg/ibI6Co0c7pUib3lxjRTdpERYtaPmuDoHPvuwIEMaIuH22otjHm01yJksGEYd8fEI6Y8Ru1SQWbcUm8HZib9yPz5Ew/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

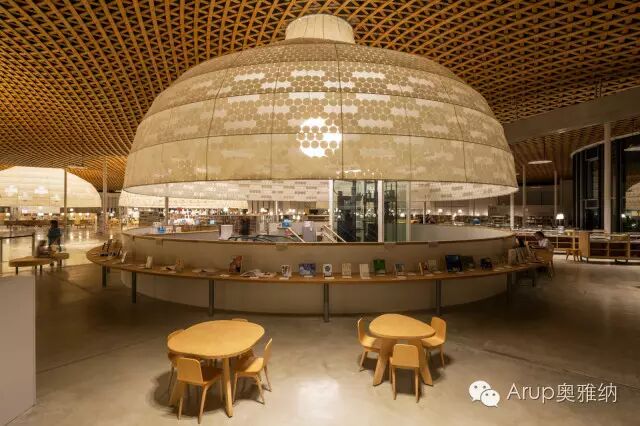

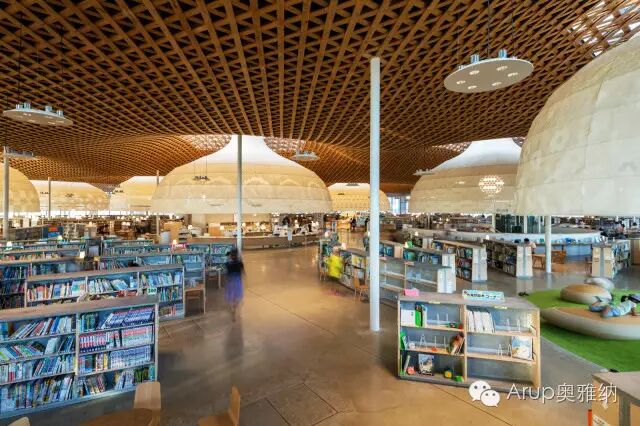

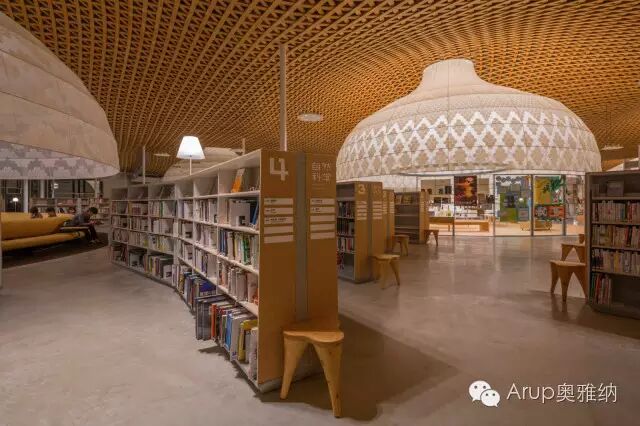

楼上一层为岐阜市图书馆所在地，也是可以近距离接触屋顶  “ 漩涡 ” 地方。这11个半球结构如半个悬挂在屋顶的岐阜灯笼，建筑大师伊东丰雄称之为  “ 消融的边界 ” 。这些 “ 灯笼 ” 不仅巧妙地将楼层空间划分成阅读、休息和学习等不同的区域，亦保留了整个楼层空间的开放性和连续性。

http://mmbiz.qpic.cn/mmbiz_jpg/ibI6Co0c7pUib3lxjRTdpERYtaPmuDoHPv4LWTZDBibsicOFibwYOG5J67HZEKciauqH1sm10cpMo0o2mOgGcKqNA1IQ/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

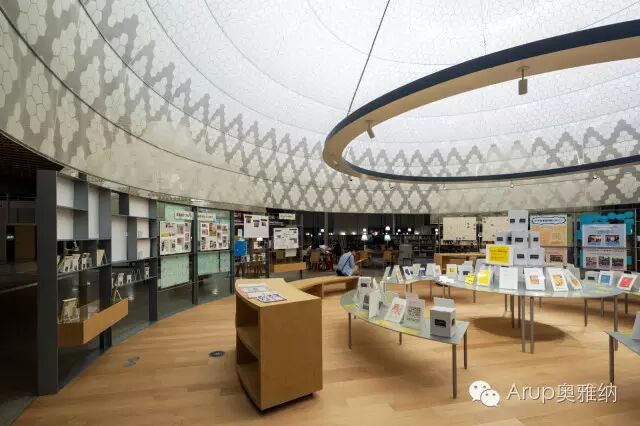

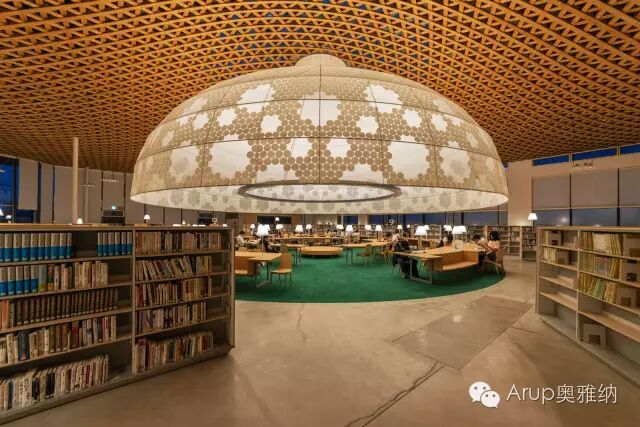

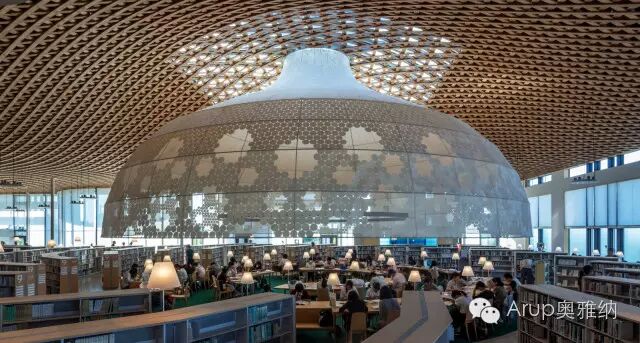

“ 灯笼 ” 采用3D聚酯结构，由聚酯制纺织物和无纺布粘合而成，能够很好地透气透光，一般的天气情况，室内不需要人工照明。人们在 “ 灯笼 ” 下阅读、交流、学习，嗅着书本的油墨芬芳，伴随着柔和的漫反射光和木质调的室内装潢，犹如置身森林之中。

http://mmbiz.qpic.cn/mmbiz_jpg/ibI6Co0c7pUib3lxjRTdpERYtaPmuDoHPvibKJavu5opxIB1IO0wr1ssH9OxAFk2HHcJt7nrarfo85VspeUbBqlTg/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

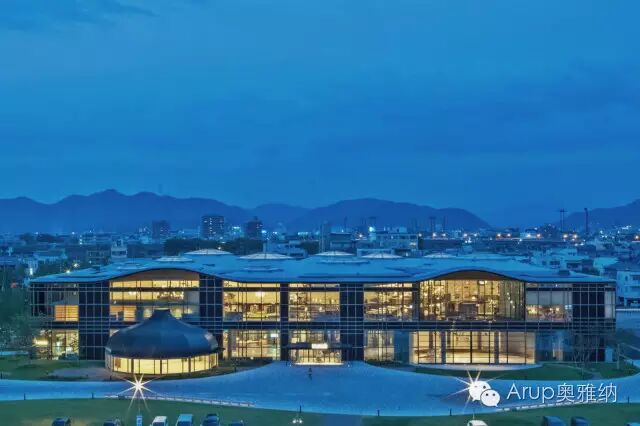

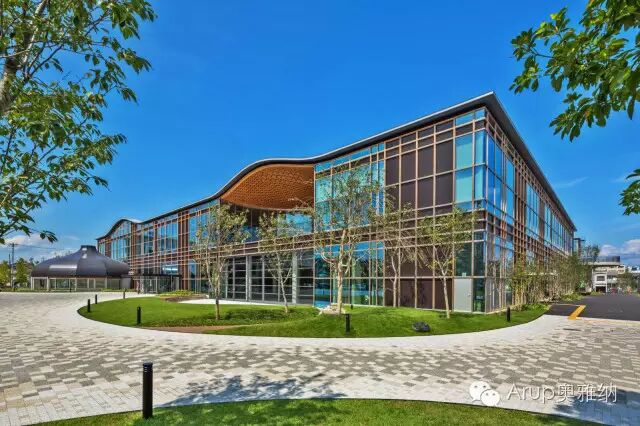

考虑到当地地质环境和灾害，建筑幕墙采用钢管和竖框式结构为木结构的屋顶提供支持。外部的钢板和钢筋混凝土剪力墙则用以抵抗侧向荷载，如风荷载、地震晃动等。

http://wx2/large/7e6deabbgy1fctahuguaej205902xjr9.jpg

​

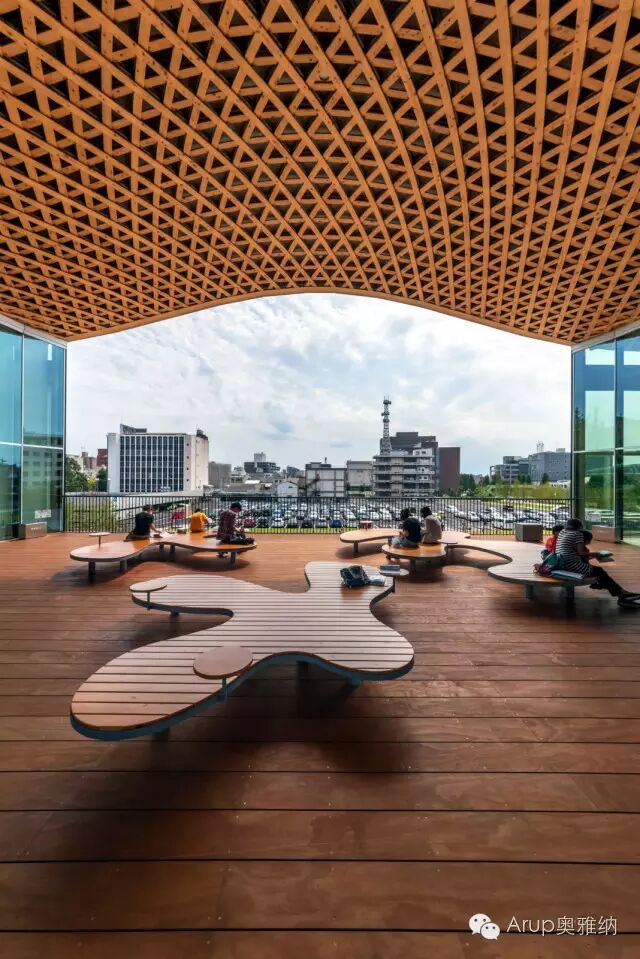

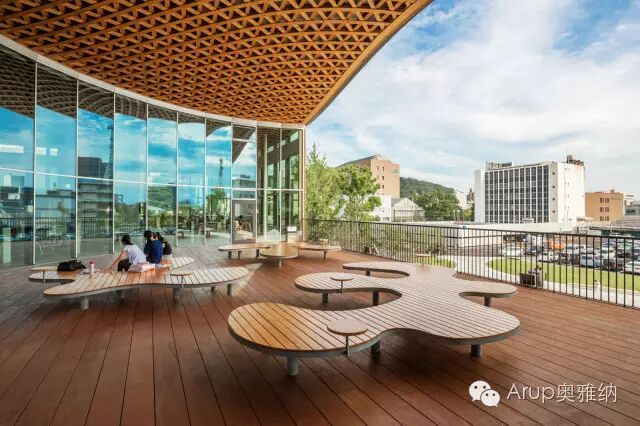

伊东丰雄为岐阜媒体中心室内设计了整片木质吊顶，让人们在这里抬头就看到 “ 森林 ” 。

http://mmbiz.qpic.cn/mmbiz_jpg/ibI6Co0c7pUib3lxjRTdpERYtaPmuDoHPv6N0WPqLGpvdL5LWZOSvC851l6y2ZicibQKNiavxI8kfkB5LSnUfGa8nIQ/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

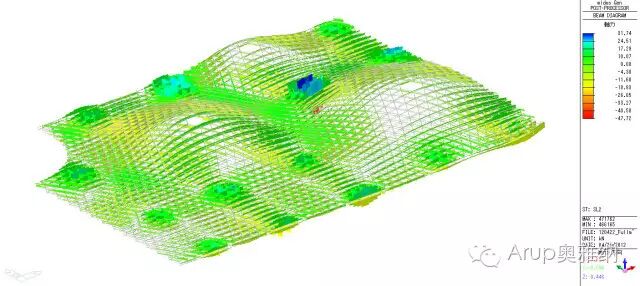

在项目初步设计阶段，我们工程师的任务是为木质吊顶设计结构方案，并能够采用当地木材完成搭建。由于吊灯设计随屋顶的 “ 灯笼  ” 起伏，吊顶的结构设计难度亦可见一斑。经过对吊顶几何结构的研究和分析，最终选取了20毫米厚，120毫米宽，最长12米的木材。

http://mmbiz.qpic.cn/mmbiz_jpg/ibI6Co0c7pUib3lxjRTdpERYtaPmuDoHPvMFjMUVMAHYqIe67JGKX5oXVZwal48xSNol3tnNxX83SUpkp75iaDT3w/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

吊顶为三向多层网状结构，每个方向上的层数由该区域所需的坚固度而决定。吊顶的弧度则通过预制木板的弯曲实现。

http://mmbiz.qpic.cn/mmbiz_jpg/ibI6Co0c7pUib3lxjRTdpERYtaPmuDoHPvib9zZTQfMBnPtFVdXEN2upwMfExKMPEkr3565vick7RZ2drYokk6uRFQ/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

在吊顶施工方确定之前，奥雅纳的工程师就开始对吊顶结构的安装方法进行研究。我们对多种方案进行了原比例模型实验，并根据吊顶结构在整个施工过程中的不同状况选取最佳方案。

http://wx4/large/7e6deabbgy1fctaiqx79xj205o02ra9y.jpg

​

http://wx3/large/7e6deabbgy1fctaj4jwpjj20lc0ckdmz.jpg

​

http://mmbiz.qpic.cn/mmbiz_jpg/ibI6Co0c7pUib3lxjRTdpERYtaPmuDoHPvIqGDz1zf2NicLodqtkvGRyGp394LFJKPpnnFsCZX3toW7XdzRXhXZtA/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

独特的造型还可以加速空气流动，通过数据得出11个 “ 灯笼 ” 有效提高了整栋建筑内部通风量的30%。然而，每个设计、每个弧度，乃至 “ 灯笼 ” 分布的疏密和位置都是经过工程师精心设计的。

http://mmbiz.qpic.cn/mmbiz_jpg/ibI6Co0c7pUib3lxjRTdpERYtaPmuDoHPv8icviczfK6ZlH5OCYibhHEV7JqIicibFyOHYiczY5hRp0PibyGhibOMQhp4V4A/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

http://mmbiz.qpic.cn/mmbiz_jpg/ibI6Co0c7pUib3lxjRTdpERYtaPmuDoHPvGIia0ic1m8tToQOSsia1AY0pZeMWO4VLlAsKyKEZl2svGS4KuLrawqovg/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

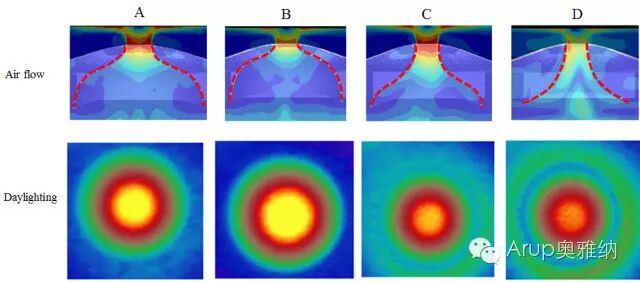

我们对 “ 灯笼 ” 的几何造型和材质等的多种可能性进行组合模拟分析，最终选取了在照明和通风方面表现最优的组合方案。

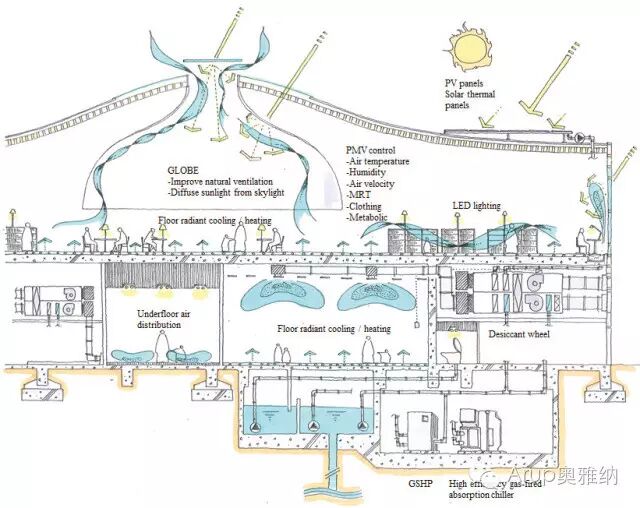

当然，除了别具一格的 “ 灯笼 ”，岐阜媒体中心还配置了可持续建筑常见的绿色设备，如地热系统和太阳能系统等。

http://mmbiz.qpic.cn/mmbiz_jpg/ibI6Co0c7pUib3lxjRTdpERYtaPmuDoHPvxUzIh5f01FoWugoGKLW4aW6tMKckfVgLsTZzyIrDHxickZPfNkjNwIA/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

媒体中心还装配了地板供冷/热和除湿转轮来调节室内舒适度。室内通风和暖通空调系统则根据热环境综合评价指标等相关数据进行不断调整。最终达到与日本同等规模、功能建筑相比能耗减少50%的目标。

http://wx2/large/7e6deabbgy1fctalzzpcej207503at8m.jpg

​

http://mmbiz.qpic.cn/mmbiz_jpg/ibI6Co0c7pUib3lxjRTdpERYtaPmuDoHPvTqgOjn6gxJoYhgBgUsPFNbfQXGbqnFTekPvlsn0v6k3Wn57gPpyHew/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

不仅仅是考量到如此规模的公共空间，更是为了那千万典藏，消防工程设计至关重要。特别是岐阜媒体中心采用了大量的木质建材，且建筑内大部分为开放式空间。

http://mmbiz.qpic.cn/mmbiz_jpg/ibI6Co0c7pUib3lxjRTdpERYtaPmuDoHPvUN5G9YvpDwiaxYSam4XEkkVcM6XEp1wD4WSmrgm78xuLCJ0bWMtlupA/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

一旦发生火灾，为了尽可能控制火势，防止其蔓延到木质吊顶，所有书柜的摆放、间距，甚至是高度都经过精心的计算和设计，书柜的材质也选取木质板材包裹混凝土。

http://mmbiz.qpic.cn/mmbiz_jpg/ibI6Co0c7pUib3lxjRTdpERYtaPmuDoHPvG7eHspFIUEV2YEcAoY41n40iaN7ouDvIK0YHMYJcQibgY9aEIerlBcDQ/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

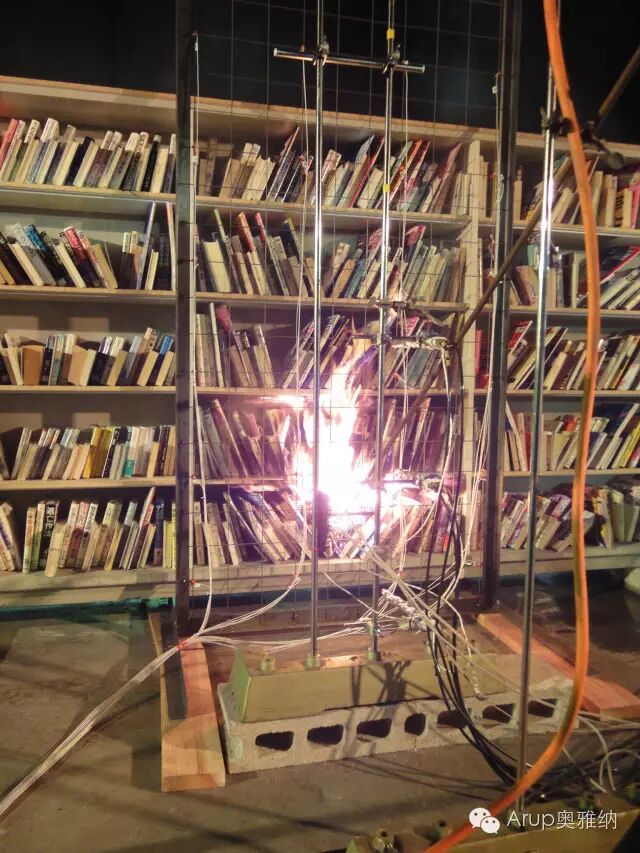

此外，我们还进行了实体书架的火灾模拟测试，以确定其燃烧负荷是否可以有效防止火势蔓延至吊顶木质结构。

http://mmbiz.qpic.cn/mmbiz_jpg/ibI6Co0c7pUib3lxjRTdpERYtaPmuDoHPvxLd4tJlae12DEBoJibK49R3IbptF0zHelRwKibRhox1uo1RuWneLCDOQ/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

经过与建筑师和当地消防权威部门的反复讨论和协商，我们的工程师最终协助岐阜媒体中心获得官方认可及消防资格认证。

http://mmbiz.qpic.cn/mmbiz_jpg/ibI6Co0c7pUib3lxjRTdpERYtaPmuDoHPv3HZiaNUiaLN9XqmEOHickzxJz47h3wEDQjC9IOicPWib4ibbPicUZdxGZ2ibxg/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1

岐阜媒体中心自对公众开放至今，场馆凭借其优质的内部配置，优雅且富有创意的建筑设计，受到当地民众和外来游客的喜爱。
