加载中…手机充电线如何让人触电？
(2016-06-25 14:37:22) 手机充电线如何让人触电？
文/周含露（知乎）
本文系作者授权“清南”发布
非常巧！这件事我关注了，而且写了史上最详细的触电指南！
前不久，“男孩网吧玩手机触电身亡”的监控视频引起了很多关注，也激起了很多疑问：
1）男孩到底是怎么触电的？
2）网吧的问题，还是手机的问题？
3）时不时就听说手机充电触电惨剧，到底是什么原因？
4）如何可以避免手机充电时触电？
来，我们一个一个破解！
—————————————分割线——————————————
先放此次事件的视频：
监控视频引起了很多关注，有人大谈网吧责任，有人说手机质量问题，甚至有人怀疑到底是不是电死的…
纵观“边充边用手机”相关的触电事故，有空姐触电身亡的，有肩膀被炸骨折的，有手脸被烧伤的… 但鲜有文章认真分析触电原因，大多绕来绕去浮于表面，聊聊触电急救和建议不要边充电边通话就草草收场。
真相必须这么来看！
https://pic4.zhimg.com/7b0a0c77b35ef6326cc029d432a7643f_b.png
【视频里被忽视的细节】
我跟绝大多数人一样，没机会去现场调查，只是看到了这个视频而已，于是一堆疑问冒出来：男孩到底是怎么触电的？是网吧的问题，还是手机的问题？啥牌子的手机容易发生触电？...
为找到真相，我把视频看了不下50遍，现在跟大家分享一些被忽视的细节。
【一】触电前的一瞬间，男孩做了什么？
视频开始的十几秒钟，男孩在悠然无事地玩手机，然后突然身体僵直… 其实，并不代表前面十几秒相安无事，而是因为他做了一个小小的动作，引发了这起惨案。我们来回顾几个画面：
https://pic4.zhimg.com/40685b72c6c939a7017c204dde4257c7_b.png
图：男孩悠然自得地玩手机
https://pic2.zhimg.com/7ddf5eead676c096500de3d12e425849_b.png
图：男孩往探了探身体，还调整了坐姿
https://pic4.zhimg.com/185246f1959f64df638846e6f7992deb_b.png
图：瞬间发生触电，身体僵直
我们来关注一个画面细节，就是男孩的电脑桌下！在触电前和触电时，桌子下面是有情况发生的：

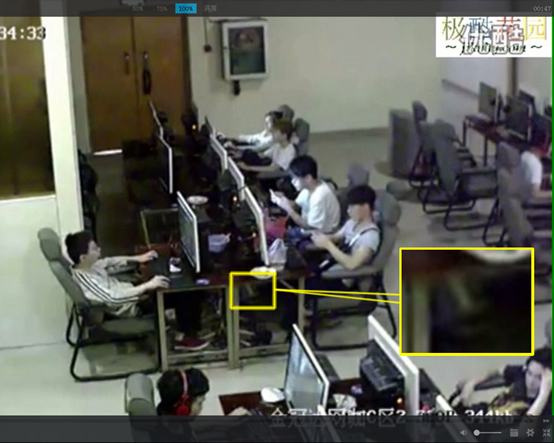

https://pic2.zhimg.com/159697767830a47febfcf6b0daab85d9_b.png
图：触电前，桌子下是这样的

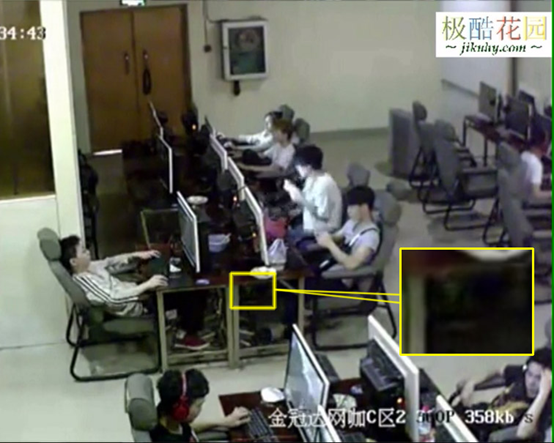

https://pic4.zhimg.com/0af55318b0323010b23366f337de2c17_b.png
图：刚发生触电时，桌子下是这样的

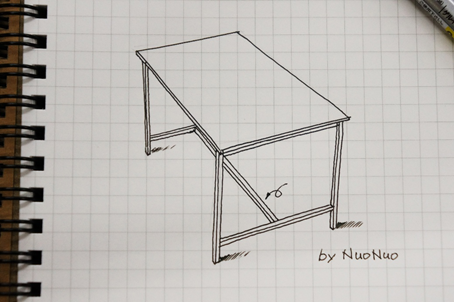

触电前，桌子下有一根斜45度的亮线条，这是什么呢？我画了一个示意图给大家看，你立马明白。
https://pic4.zhimg.com/a6807917432b316a212ffcec16758867_b.png
图：桌子下面的横梁
原来是桌子下面的横梁啊，这本来是一个加固件，很多人都用来放脚。你看触电时的截图，靠过道坐的那两个哥们，双脚也踩在横梁上的。
偏巧这个男孩玩手机玩到一半，想往前调整下坐姿，离近一点，方便看屏幕上的东西，这个动作引发了他习惯性地往前踏一脚，瞬间造成触电！
什么情况下会触电？
其实在视频的前十几秒，男孩的手机和全身已经带电，只是没有达到触电的条件而已。

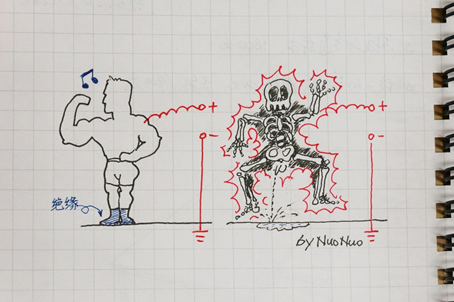

人体触电的重要条件是，构成回路！电从某处接触人体，再从另一处流走，这样才会造成触电。我老家的真实案例：一个建筑工人扛着金属箱子，箱子已经蹭到了高压线，他却没感到异常，因为他穿着绝缘的工作鞋；他见四下无人，就掏出JJ小便，然后电光火石，直接毙命。小便避开绝缘鞋，形成了回路，所以引发了触电（如下图）。
https://pic2.zhimg.com/430840a1be1e64e6df67def73df7da59_b.png
图：电流回路示意图
可以肯定，之前男孩的手机已经因某种原因而带电，只是踏脚这个动作，构建了完整的电流回路，从手中的手机，经手臂、身体（经心脏）、双腿，一直到他脚上，形成了致命的电流。
对于家用220V电，普通的球鞋、胶底皮鞋都可以绝缘。如果男孩当时穿着鞋，那鞋的绝缘性一定比较差，或者他就是脱了鞋去踩桌子下梁的。
【二】为什么扯掉充电线后有巨大火花？
我们注意到邻座男生扯掉手机充电线后，桌子下面爆出巨大火花，于是观众惊呼，果然是触电了！这个简单的结论，在我看来，还有细节可挖。

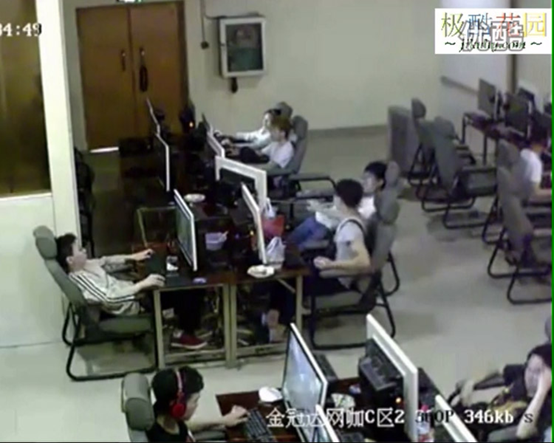

https://pic1.zhimg.com/815fe93fc0d0c7f51ea8b89458e07554_b.png
图：邻座男生很机灵，果断去拔充电线
视频多回放几次，你会发现，并不是一拔充电线就出现火花，而是拔线在先，火花在后，而且火花还分三波。而网络上的评论仅挂出了下面这张截图，结论就停留于“触电了”而已。接下来我带大家看看关于火花的分析。
https://pic1.zhimg.com/05041788513f0cdcf1ac26ab0de54260_b.png图：网络上评论采用的截图
第一波火花：充电插头跟男孩身体间的火花

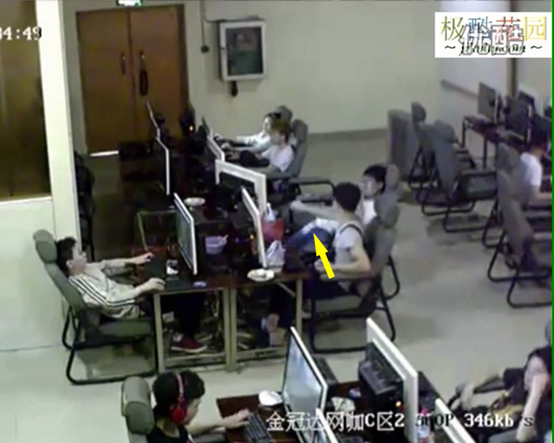

充电线被扯掉后，插头划过男孩大腿时，细心的观众可以看到插头跟大腿之间擦出的火星。（下图中箭头所指的白色部分）
https://pic1.zhimg.com/4a4ecb1ba9d9436050b4651731771868_b.png
图：插头跟大腿间的火星（抓屏）
这一波火花是漏电的有力证据之一。说明充电插头已经带上了220V电压，之前通过手机、双臂、身体、双腿构成电流回路；在充电线被扯下后，这个回路被切断，但是在插头荡下时，又擦到了大腿，于是建立了新的电流回路，隔着裤子一路放电。这时的电流不再经过手臂和躯干，而是直接从大腿走捷径了。
插头之所以跟裤子可以擦出火花，是因为俩者似碰非碰，就火花塞跳火的原理一样。
第二波火花：桌面下方的大爆炸
充电插头一路下荡，擦过大腿后，立刻爆出了巨大的第二波火花。
https://pic3.zhimg.com/adef900f6cbf44773a3e2d61113cd66e_b.png
图：这张图估计被其他网媒都忽略了
从图上的投影细节可以定位出火光的位置点，具体方法我就不多讲了，属于建筑的投影原理内容，即已知光源和空间结构，你用几何方法画出复杂的投影形状，那考试就过了，我只是把这个知识反过来用而已。

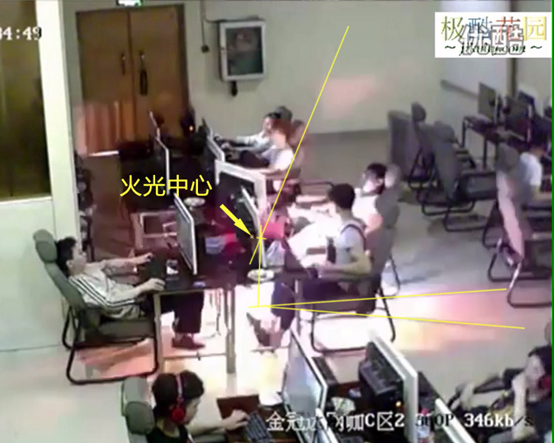

https://pic3.zhimg.com/f3d7fb03e1132c6576405ca3607016ba_b.png
图：用投影原理的知识，求出火光中心
火光中心在桌面的背面，如上图所示的位置，这是插头荡到了桌子下方，碰到桌面下的金属结构后爆出来的火光。
地面、墙壁包括桌子的金属结构跟接地零线是通的，而手机充电线又是跟220V的火线通的，之前两者中间夹了一个人，所以人触电了；现在干柴烈火终于直接碰面了，就爆发出巨大的火花，专业的叫法为“短路”。
220V家用电源，短路瞬间的电流巨大，是手机充电器输出电流的几千倍。巨大的热量足以熔化短路点的金属，所以在电脑桌面背面，距离边缘10~20cm处，一定找得到金属烧蚀的痕迹。

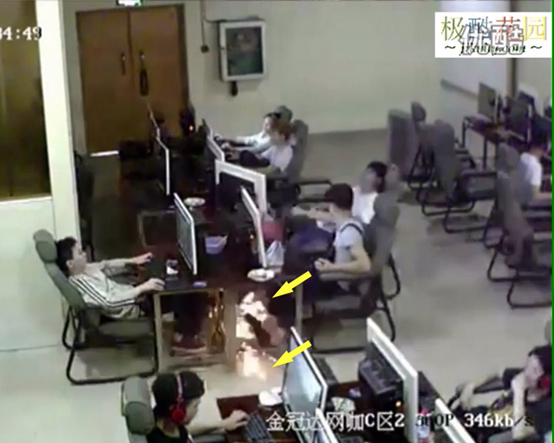

第三波火花：插座板爆掉
这一波就是网络传播的截图中的火花了，源于地上的插座板，巨大的电流把插座板的保险管烧爆。
https://pic4.zhimg.com/db23eb455be8b332f0c2ab928c403467_b.png
图：插座板爆炸的火花
老实说，直到这一刻，我才看出地上原来是三个插座板啊。三个同时爆掉，说明是插座板级联的，这样的接法是很不专业的，平时尽量避免插座板一个串一个的接法，尤其是大功率电器。
【三】男孩用的手机为什么会带电？
无论是安卓还是苹果的充电线，充电插头磕上去就可以导电的端子，一定是最外面的金属护套，不信你看看插头特写。
https://pic2.zhimg.com/2ae6bdf2244655a8d7c6a91671656259_b.png

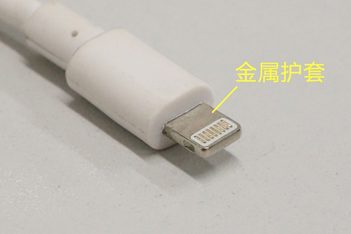

图：苹果充电头特写

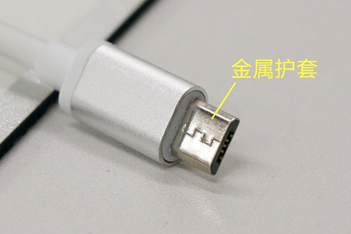

https://pic3.zhimg.com/1a71187bef567a4e9db246a14e0ffc02_b.png
图：安卓充电头特写
插头荡到桌面下引发短路，说明这个金属护套一定是通了220V电压，本来它只应该弱电的“地”相通的。
5V的充电线竟然通了220V，这说明充电用的电源发生了问题。从男生触电时拉歪显示器的细节可以估计，他的手机多半是插在显示器后面的USB口上的，如果这样的话，那问题就在这台显示器上。
受害人家属如果想查明真相，把这台显示器送去鉴定是必须的。
【四】男孩的手机是安卓还是苹果？
注意到苹果手机的充电口插口那一圈是金属的，整个机身也是金属的，所以当插头的金属护套带上致命电压时，整个机身就是致命的（但这个电位并不影响手机充电和正常功能）。
而安卓手机走低端路线较多，塑料机身居多，所以男孩用苹果的可能性更大。
当然，前面已经说了，触电并不赖手机，而是电源漏电。
————————————分割线——————————————
【结论】
综合上面的视频细节，我们可以得出结论，很可能由于那台显示器USB口的问题，手机线和手机壳通上了220V火线；再加上男孩一个不经意的踏脚动作，两个因素同时满足时，导致了触电事故。
【手机充电真的这么可怕么？】
大家看到这里，可能已经对手机充电“肃然起敬”了。我再聊聊什么情况下手机线会“电人”。
家里的插座电压是220V，人体最高安全电压是36V，手机的充电电压是5V，而手机充电器则扮演了220V交流转5V直流的角色。如果充电器没有问题，手机永远不会造成触电。
那些手机充电的受害者，问题就在于他们的充电器。充电器本来应该将220V和5V隔离开，但是因元器件老化（变压器的初级、次级线圈短路，或电容短路等）导致220V电压“窜到”5V里，这样充电器送到手机的电压由原来的0~5V变成了220~225V（为了让小白好理解，我不严谨一把，电子系师兄不要喷我）。

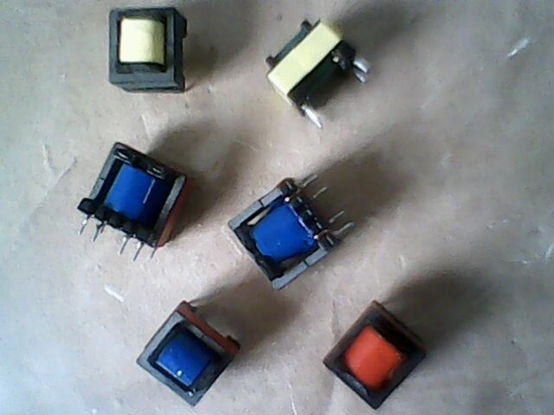

https://pic4.zhimg.com/2687cc995cd1e5a47ea7352c1d424297_b.png
图：手机充电器里的变压器
因为手机只认相对电压，所以照样正常工作，而摸到手机的人就带上了220V交流电，一旦身体其他部位触摸墙壁、地面、或其他接地物，就会构成电流回路，发生触电。一般来说，干燥的胶鞋、胶皮拖鞋等都是对220V绝缘的，穿着它们摸电门也不会引发触电。
这次监控视频里触电的男孩，我不能确认他用的是充电器还是电脑USB口。从他触电时，显示器被充电线拉歪的细节看，手机很可能是插在显示器的USB口上充电的，那么这个USB口就是漏电的元凶。
死者家属希望知道真相的话，直接把显示器抱走鉴定即可。
【充电时真的不能打电话么？】
上面已经说了，触电是因为充电器失效，导致漏电，而充电器根本不会知道你是在通话还是刷我的文章，所以触电跟通话根本没有技术上的关联，好心提出这个建议的人完全是误导。
如果漏电已经存在，你只要摸到手机就可能遭殃。而那些打电话过程中出事的案例，完全是因为当事人在通话过程中，不经意地触碰了其他地方（比如手扶墙、光脚着地），才引发了触电事故。
【善意忠告】
关键还是充电设备，充电设备靠谱的前提下，手机可以一边充电，一边随意使用。
以下几种方案是安全的：
1）使用原厂充电器；
充电器，作为强电转弱电的设备，一定不能省钱，路边货比原厂充电器便宜那么多，你们不怕么？在哪里胡乱省钱，就会在哪里加倍偿还！
2）使用笔记本的USB口充电；
笔记本电脑用的是电池或适配器转化后的直流电（14~18V），再输出5V直流，这种双保险结构，出事的概率会下降好几个数量级了。
3）使用充电宝；
充电宝输出的是纯粹的安全直流电。
4）用塑料外壳的手机；
就算漏电也电不着你。
5）给金属外壳手机带绝缘套；
【题外话】
下图，爆震声后，左邻右舍投来目光，转眼又各自玩各自的游戏，实在是说不过去啊。
https://pic4.zhimg.com/98adc36dc6455182736deed470e6ae27_b.png
