型号

VT-9002

VT-9008

VT-9016

输入通道

2个通道

8个通道

16个通道

输出通道

1 个COLA通道

1个驱动通道、1个COLA通道

抗混滤波

每通道独立的模拟抗混滤波器及160dB/Oct 数字滤波器

电压量程

±0.1V、±1V 、±10V

ADC/DAC分辨率

24位

动态范围

>120dB

信噪比

>100dB

分析频宽

0-4680Hz，可扩展至18750Hz

信号调理

电压、ICP(TEDS) 、电荷

电压、ICP(TEDS)

试验类型

随机振动控制、正弦控制、典型冲击控制、谐振搜索与驻留

随机振动控制、正弦加随机、随机加随机、正弦加随机加随机、正弦控制、谐振搜索与驻留、典型冲击控制、冲击响应谱控制、瞬态冲击控制、路谱仿真

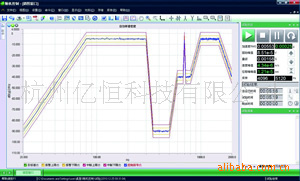

 随机控制(Random)

根据用户自定义的功率谱图（由目标谱编辑器定），随机控制采用传递函数均衡方法，连续输出高斯随机信号，快速执行实时精确的多通道闭环控制，内置的自适应控制算法可对系统的非线性、共振频率以及载荷变化做出迅速反应。随机控制还提供专门用于可靠性强化试验的峭度控制功能。

频率范围：0~4680Hz，可扩展到18750Hz

分析谱线：100，200，400，800，1600，3200线，可扩展到6400线

控制策略：单通道控制、加权平均、最大值、最小值

自由度数：2~1000

削波系数：从3到6可调

动态范围：>90dB

闭环时间：100ms（典型值）

控制精度：<±1dB

http://i00.c.aliimg.com/img/ibank/2011/583/877/284778385_1551753634.jpg

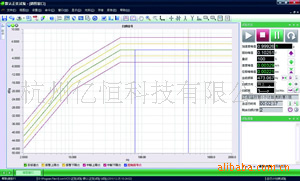

正弦控制(Sine)

Sine提供模拟质量的正弦和正弦扫频信号，并对正波形幅值进行控制。可设置驻留量级、驻留频率，并通过设置时间或正弦信号周期数来确定驻留持续时间。可在全频段内定义扫频率和压缩率。

频率范围：1Hz~5000Hz，可扩展至10000Hz

控制策略：单通道控制、加权平均、最大值、最小值

扫频速率：线性扫频0~6000 Hz/min

对数扫频0~100 Oct/min

闭环时间：5ms（典型值）

波形失真度：<0.3%

扫频持续时间：可设定扫频次数、时间

http://i04.c.aliimg.com/img/ibank/2011/098/777/284777890_1551753634.jpg

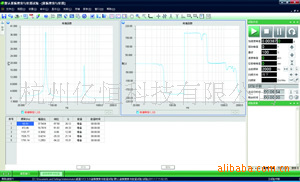

谐振搜索与驻留控制(RSTD)

谐振搜索：在目标谱定义的频带内用户可选择搜索频率范围和起始频率。扫频方式可设为线性或对数扫频，扫频速率可按用户设定。谐振频率检测准则分别基于Q值、传递函数幅值比的谐振识别，或两者并用。

谐振驻留：可边谐振搜索边驻留；或完成谐振搜索后，再根据驻留列表驻留，这种模式允许用户修改驻留列表。

频率锁定驻留条件：达到规定的时间或循环数、幅值比漂移率

谐振跟踪驻留条件：达到规定的时间或循环数；

谐振动频率偏移量（频率Hz或百分率）；

幅值比漂移率（总偏移率dB）

http://i00.c.aliimg.com/img/ibank/2011/033/977/284779330_1551753634.jpg

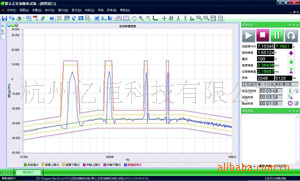

正弦加随机控制(SoR)

SoR在连续宽带高斯随机信号上叠加1到12个正弦信号，每个正弦谱具有独立的形状，可用常数或变化的加速度、速度和位移定义参考谱。并且每个正弦信号可打开或关闭，且各自独立控制，宽带随机可打开或关闭。

起始频率：可在正弦参考谱频带内任何位置

扫频速率：对数扫频0~100Oct/Min

线性扫频0~6000Hz/Mmin

扫频初始方向：向上、向下扫频

起\停速率：1~120dB/s

正弦爆破：设置正弦信号开启和关闭的持续时间

http://i04.c.aliimg.com/img/ibank/2011/139/597/284795931_1551753634.jpg

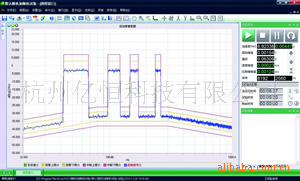

随机加随机控制(RoR)

RoR在连续宽带高斯随机加多达12个窄带高斯随机信号，每个窄带谱具有独立的谱图，并以交越点方式定义窄带参考谱。每个窄带随机信号可打开或关闭，且各自独立控制，宽带随机可打开或关闭。随机加随机控制还提供专门用于可靠性强化试验的峭度控制能。

起始频率：可在窄带参考谱频带内任何位置

扫频速率：对数扫频0~100 Oct/min

线性扫频0~6000 Hz/min

扫频初始方向：向上、向下扫频

窄带起\停速率：1~60 dB/s

http://i04.c.aliimg.com/img/ibank/2011/851/697/284796158_1551753634.jpg

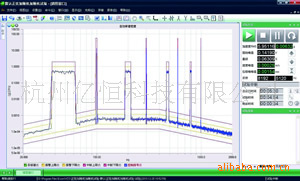

正弦加随机加随机控制(SRoR)

SRoR在连续宽带高斯随机加多达12个窄带

高斯随机和正弦信号，每个窄带谱和正弦都

具有独立的谱图。每个窄带随机信号和正弦

信号可打开或关闭，且各自独立控制，宽带

随机可打开或关闭。

功能与SoR和RoR兼容。

http://i02.c.aliimg.com/img/ibank/2011/583/697/284796385_1551753634.jpg

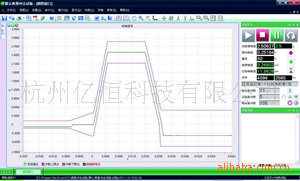

典型冲击(Classical Shock)

产品在加工、运输以及使用过程中常会受到各种瞬态冲击载荷，冲击可能引起产品结构以及性能的损坏甚至失效。为模拟冲击环境,系统采用传递函数均衡方法，支持半正弦、钟形波、矩形波、梯形波、前峰锯齿波、后峰锯齿波、三角波。用户也可根据需要输入脉冲幅值。

脉冲持续时间从0.5到3,000mS

最大分析频宽18,750Hz

帧大小：最大16384

满足标准：MIL-STD-810（美军标）、ISO标准、

用户自定义中断控制限值。

http://i00.c.aliimg.com/img/ibank/2011/765/977/284779567_1551753634.jpg

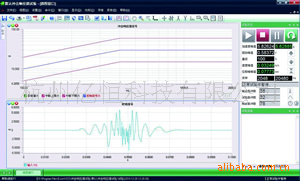

冲击响应谱分析(SRS)

冲击试验已成为检验和暴露产品研制过程中存在的设计问题和加工缺陷的环境模拟试验项目之一。SRS根据试验所需的冲击响应谱，通过小波综合方法，自动生成相应的时域波形，并基于传递特性进行控制。

冲击响应类型：最大正响应、最大负响应、

最大绝对值

倍频分辨率：1/1、1/3、1/6、1/12、1/24、1/48倍程

阻尼比：0.001~0.999999

小波窗类型：正弦窗、指数窗、矩形窗或汉宁窗

http://i02.c.aliimg.com/img/ibank/2011/486/897/284798684_1551753634.jpg

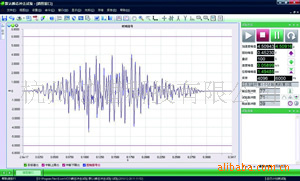

瞬态仿真冲击(TTH)

TTH可用于模拟地震波，它采用传递函数均衡方法，基于传递函数更新的自适应控制，能快速响应系统的非线性、共振动点和动载荷的变化。可输出正弦波、哨叫、白噪声或其他实测数据的目标波形，并通过比例系数调整波形的幅值和极性，或对某些数据点直接输入信号值，或对波形进行截取。

数字重采样：从20Hz到48KHz

帧大小：最大16384

数据格式：二进制、文本、UFF

被偿方式：不补偿，去直流，高通滤波

前后矩形脉冲补偿

http://i00.c.aliimg.com/img/ibank/2011/492/997/284799294_1551753634.jpg

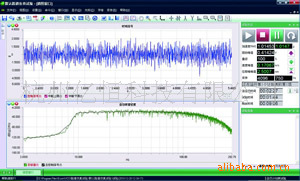

路谱仿真(LTH)

LTH允许您在振动台可承受范围内，定义更为复杂的测试谱，能够准确再现产品实际的振动环境。甚至可以从测试产品的实际使用和运输过程所经历的真实振动环境中提取长时间历程信号作为振动测试图谱，这也常称之为路谱重现。

波形类型：正弦、白噪声、哨叫、

限带宽随机或导入存储信号

数字重采样：从20Hz到48KHz

数据衔接：是否重叠，是否加窗

波形补偿：去加速度直流、去速度直流、

高通滤波、低通滤波

http://i04.c.aliimg.com/img/ibank/2011/405/997/284799504_1551753634.jpg

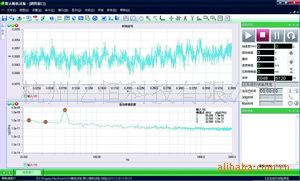

 试验安全性

控制器可提供小量级信号控制，以获得系统振动控制的预览；该方法可帮助测试工程师预先确定噪声等级，并粗略地了解系统的传递函数等特性。还有多项安全性检查与互锁设置，最大程度保证了测试人员、测试物体以及振动台设备的安全性。若系统出现异常，可立即按下系统内置的终止键结束测试。

http://i00.c.aliimg.com/img/ibank/2011/695/087/284780596_1551753634.jpg

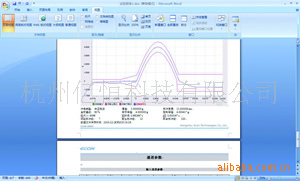

 测试报告生成

支持一键快速生成word格式或PDF格式测试报告功能，您只需点击报告生成按钮就可以得到当前的试验结果。从基本的试验控制功能描述到具体的试验设置参数，从控制目标谱曲线到试验时域和频域曲线，一应俱全。方便您按不同的测试报告规范进行修改制作，可直接打印和打印预览，并可执行在线发送。

http://i00.c.aliimg.com/img/ibank/2011/381/187/284781183_1551753634.jpg
