加载中…如何用运放构成衰减器
(2011-04-28 23:54:47)
标签：
杂谈 |
分类： 模拟前端放大 |

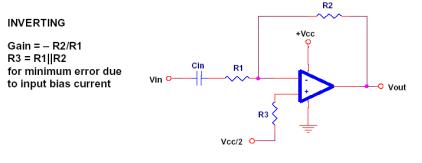

传统的用运算放大器组成的反相衰减器如图4
所示

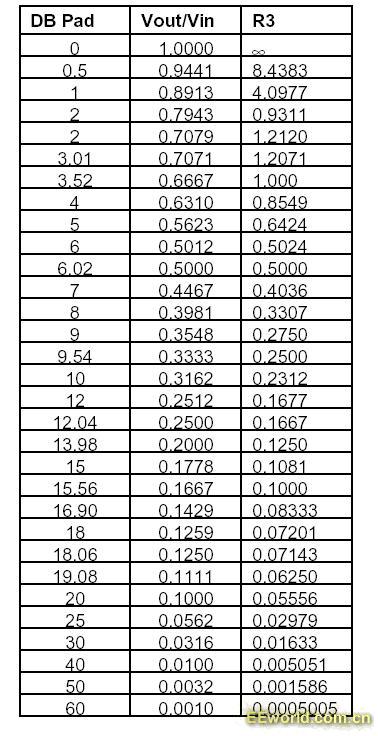

在表一中的一套规格化的R3 的阻值可以用作产生不同等级的衰减。对于表中没有的

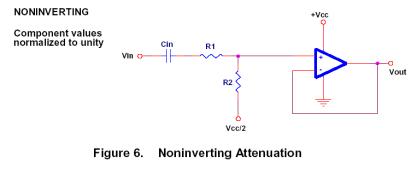

图六中同相的衰减器可以用作电压衰减和同相缓冲器使用。
在电路中R2
要小于R1。这种方法是不被推荐的，因为很多运放是不适宜工作在放大
倍数小于1
倍的情况下。正确的方法是用图5 的电路。
阻值，可以用以下的公式计算
R3＝(Vo/Vin)/(2-2(Vo/Vin))
如果表中有值，按以下方法处理：
为Rf 和Rin 在1K 到100K
之间选择一个值，该值作为基础值。
将Rin 除以二得到RinA
和RinB。
将基础值分别乘以1 或者2
就得到了Rf、Rin1 和Rin2，如图五中所示。
在表中给R3
选择一个合适的比例因子，然后将他乘以基础值。
比如，如果Rf 是20K，RinA
和RinB 都是10K，那么用12.1K 的电阻就可以得到－3dB
的衰减
