Data Visualization- Pie Chart

一、目的:

上次做了一个柱状图，了解了柱状图的特点，可以将数字转化成图，可以发现规律和趋势。终于有了时间，周末和二年级小孩一起做了一个饼图，饼图能够发现几个数据的占比，例如哪块占的最多，哪块最小。柱状图和饼图是最近的数据可视化图形格式，重要性再怎么强调都不为过。

二、难度：

理解列表数据的存取，多重循环对七八岁的小孩来说还有一定的困难。还是需要在草稿纸上举例说明，将每次循环的变量都记录下来，然后如何使用变量获取列表某行的数值。多重循环和列表操作是重点，需要多加练习。我打算做一些PPT，让小孩深刻理解列表，熟练存取列表中的数据。

三、结果：

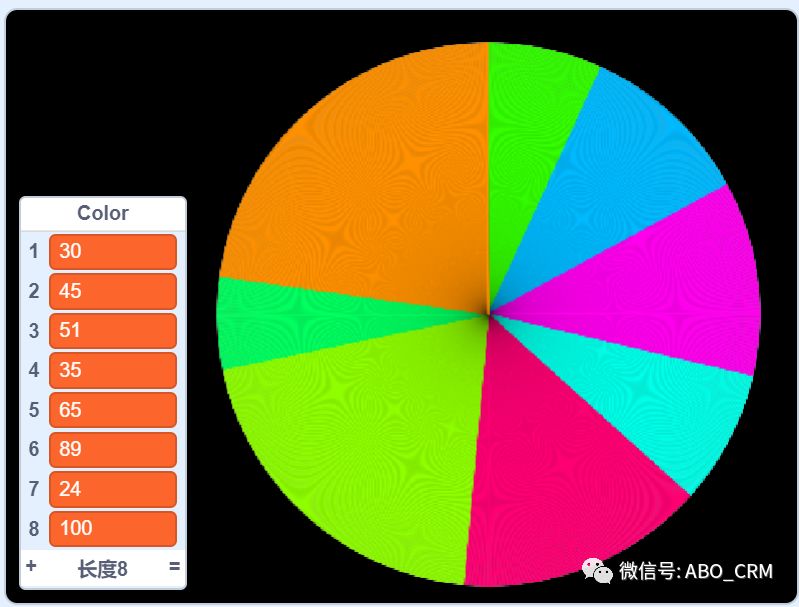

列表中有几个数据，然后画出饼图。

https://mmbiz.qpic.cn/mmbiz_png/r8cVVTdeCr5MO0Zpztrwwibpjg9WJu827XichbxwNTDmWsgDZib7jeBPH5063S7NRMdyfRbzMZQEp36s3SiaeupqIA/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1

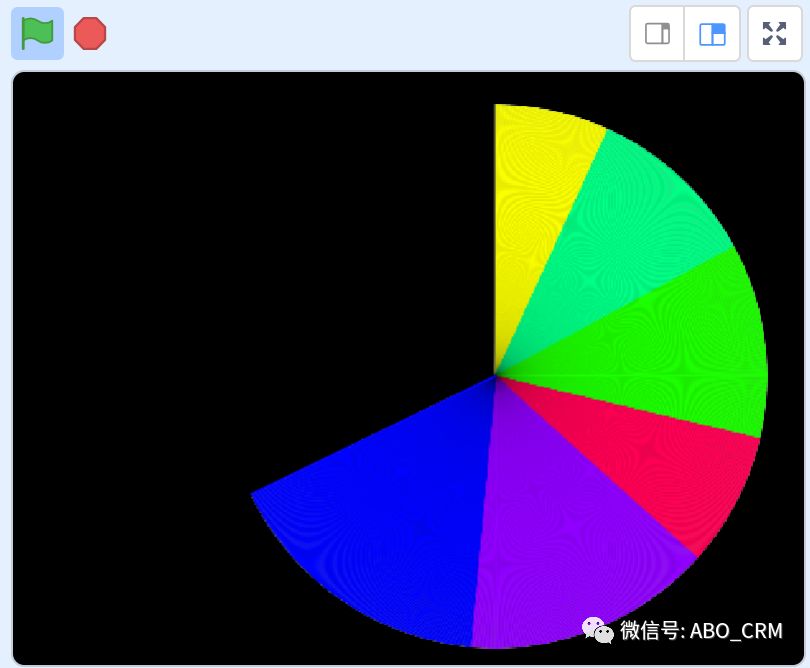

一个一个扇区画。

https://mmbiz.qpic.cn/mmbiz_png/r8cVVTdeCr5MO0Zpztrwwibpjg9WJu827J8qCHicCdXPkcvdezFsGc8caibQcMxuKr6bqBmyDicR8oAp2iccvJ6SYtA/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1

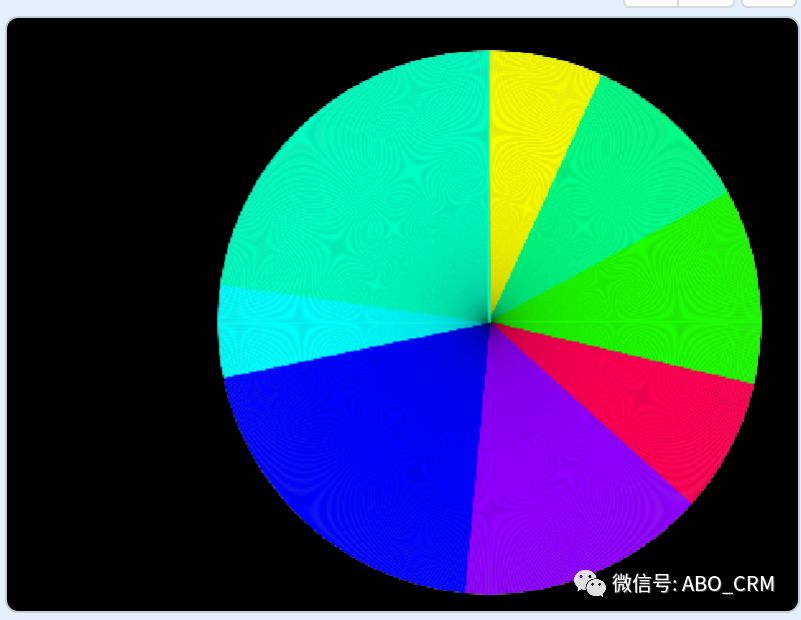

最后就画出这样的饼图，当然还没有百分比图例。

共享在这里：https://scratch.mit.edu/projects/276709292

四、角色：

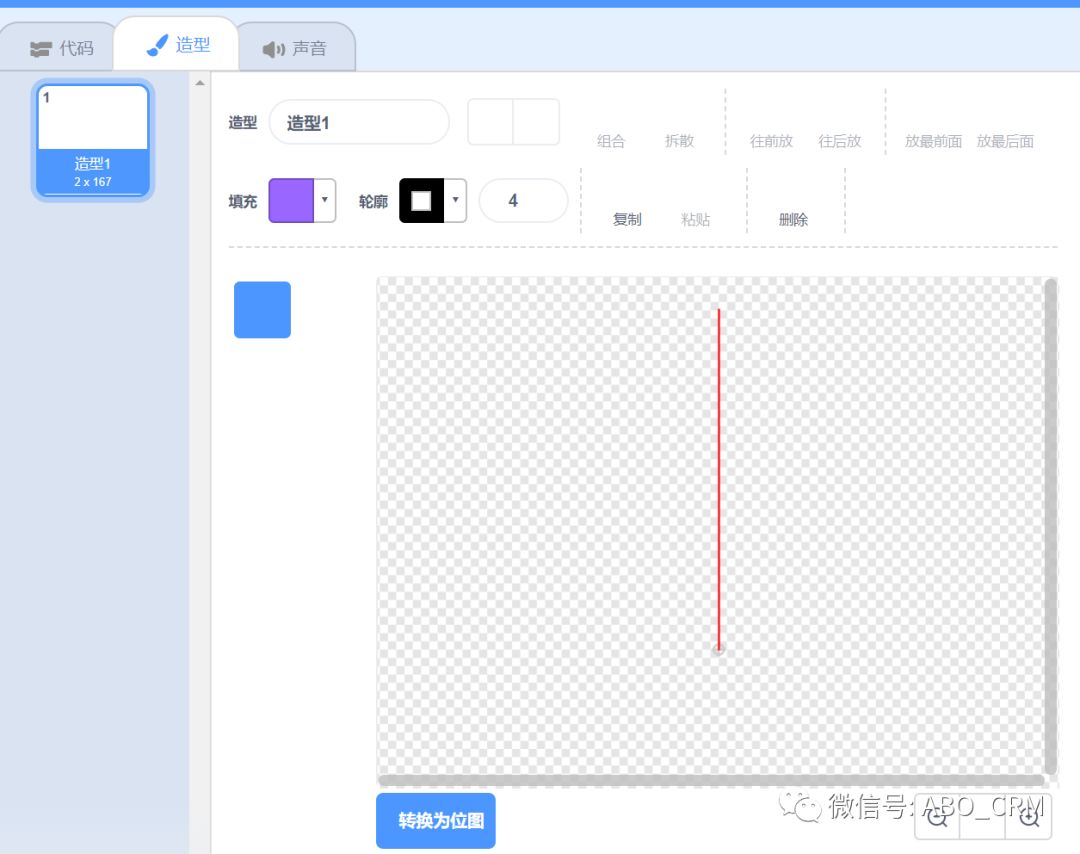

一个角色即可，只有一根线，注意可以设置为矩形，中心点为一端中央。

https://mmbiz.qpic.cn/mmbiz_png/r8cVVTdeCr5MO0Zpztrwwibpjg9WJu827Zu9v4tgwY9dEgg80Ecfov2LUqxaTCElRicjopqvcbeXibs6ozRxrQlLA/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1

这是一个矩形，可以调整高度和宽度，中心点是一端。

五、定义变量：

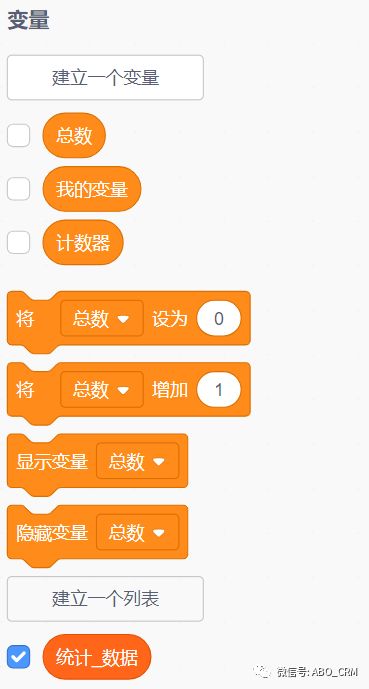

最重要的是定义变量。

https://mmbiz.qpic.cn/mmbiz_png/r8cVVTdeCr5MO0Zpztrwwibpjg9WJu827IUaictgrD1ouojH5lSgic5wn5oO754kxv01EnMEqgcpLicPVHQWn2GswQ/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1

这里列表，里面填充了8个数字。

https://mmbiz.qpic.cn/mmbiz_png/r8cVVTdeCr5MO0Zpztrwwibpjg9WJu827pRVTsEkes9QS1jYWKqpQdz7rC42tKVN5ib0ANnKEPhGgBh1jIbLzZ6w/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1

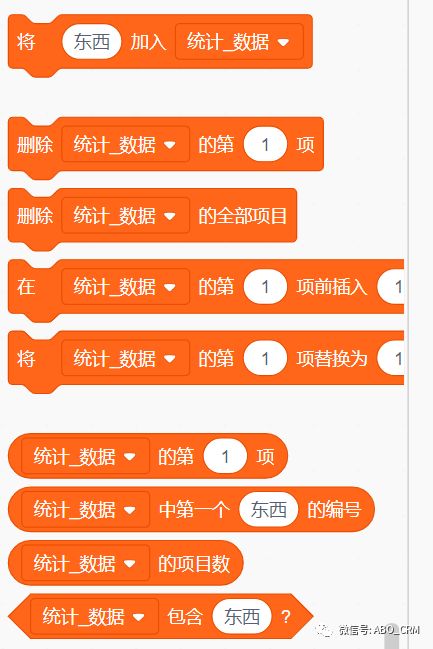

主要是获取列表的第XXX项。

https://mmbiz.qpic.cn/mmbiz_png/r8cVVTdeCr5MO0Zpztrwwibpjg9WJu827jOJVsnZBhMpfQNeibfAzYdW642yw2duIGDPRhpmh3tWCypelNc0fxAQ/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1

两个变量：所有这些值的加总-总和，还有一个计数器，用于获取当前数据。然后每一扇区占用几度（总共360°）是计算出来的。

六、程序：

https://mmbiz.qpic.cn/mmbiz_png/r8cVVTdeCr5MO0Zpztrwwibpjg9WJu827OybuMSxMRdPsLm5cibBbspmqcoD6HczcjkYqWjU2DN19Rck4OygLhFw/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1

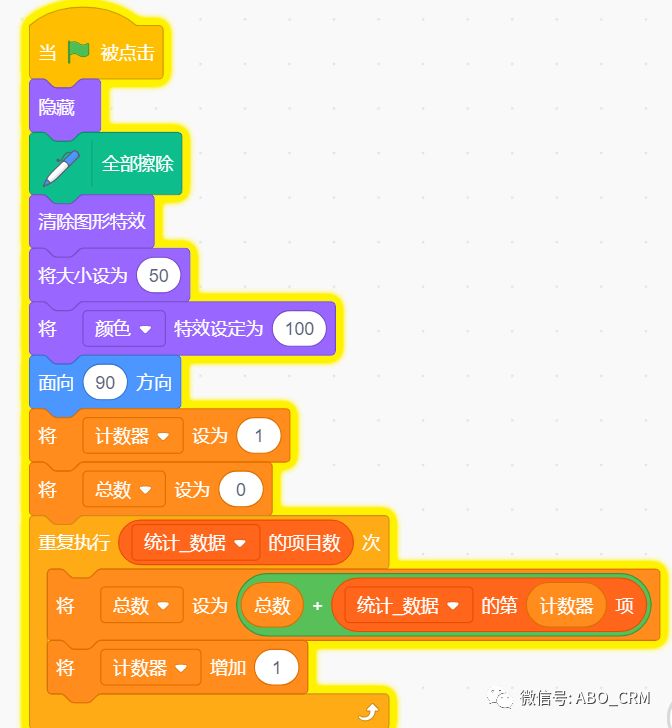

1）读取列表项目数，里面有几个记录，就循环几次。

2）循环的时候，将数据加入到“总数”中，然后计数器加1.

https://mmbiz.qpic.cn/mmbiz_png/r8cVVTdeCr5MO0Zpztrwwibpjg9WJu827BIicSfJRVJHMtjVABPFlicpWgbsuPbEYLM4Ly1my68pPOrdCco5qmc4A/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1

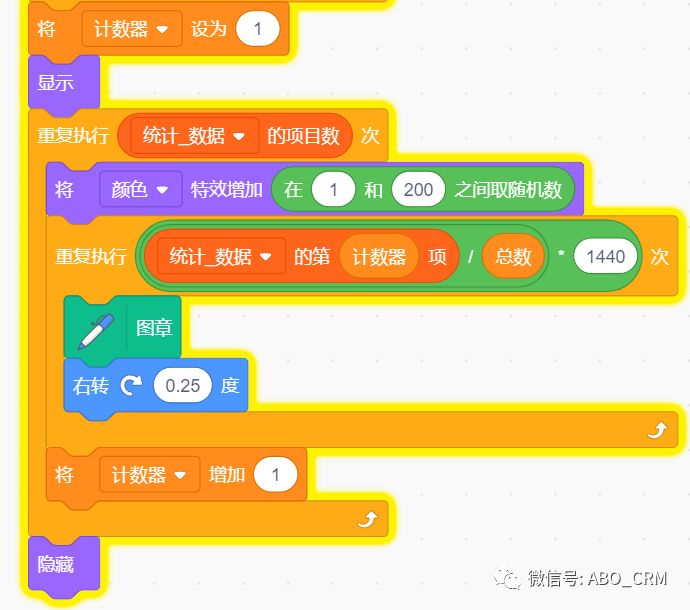

1）重置计数器；还是循环列表数据项目数的次数，即每个数据都是一个扇区。

2）可以先活着之后更改颜色，使用特效即可，随机颜色。

3）关键是计算出每一个数据对应的扇区度数。总共是360°，即将一个圆分解成360°。每一个扇区就是这根线旋转对应的度数。

度数为数据/总数X360°。每次画线的时候如果是1°，就x360。考虑到这根线不够厚，图形太大时，周边会有间隙，因此也设置1440，每次右转0.25度。

4）每个扇区，循环，每一个循环就盖一个图章，即复制这一根线；复制完毕后，右转0.25度。相当于一个时钟转一圈，转的过程中留下足迹（盖章）。

盖章和克隆很类似，只是盖章只是画图复制一份，不会再被激活。而克隆体，是有克隆体启动脚本，每个克隆体都是一个对象。

https://mmbiz.qpic.cn/mmbiz_png/r8cVVTdeCr5MO0Zpztrwwibpjg9WJu827wtPoMQsQNicNPPic1fdmYCnbdsichtHB07ypKCcVv6e0fOiaNvSnicyZddA/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1

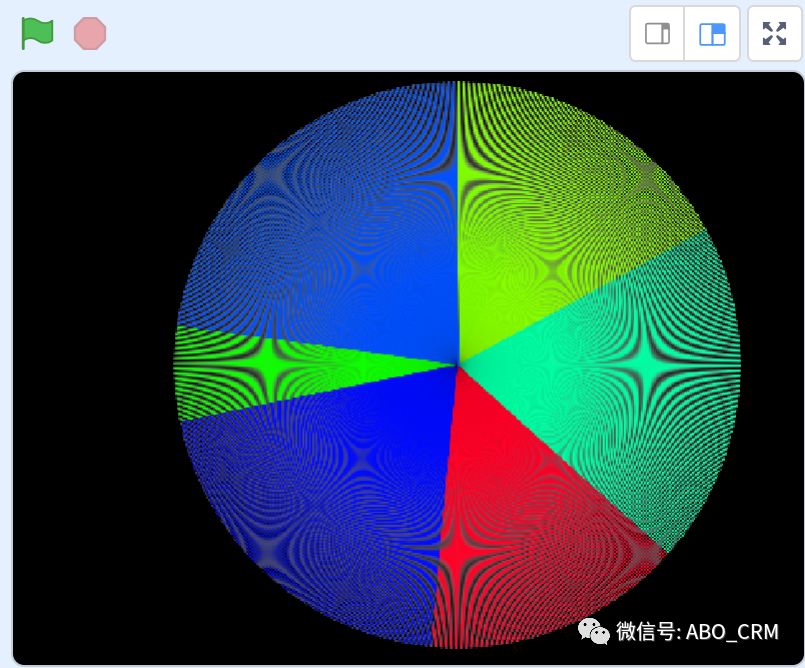

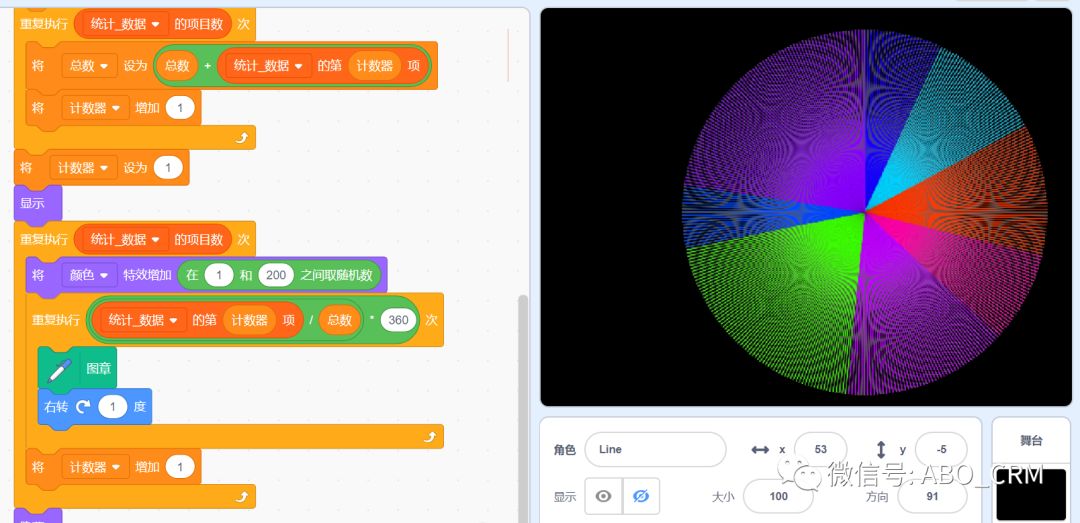

360度的话，每次转1度，周边有间隙。还能看见“衍射”图。

https://mmbiz.qpic.cn/mmbiz_png/r8cVVTdeCr5MO0Zpztrwwibpjg9WJu827Ric0TmBNOoye7oR2ia2e9yia084CSbevvagu5OIjJgt1v7sv0diaLfSVTg/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1

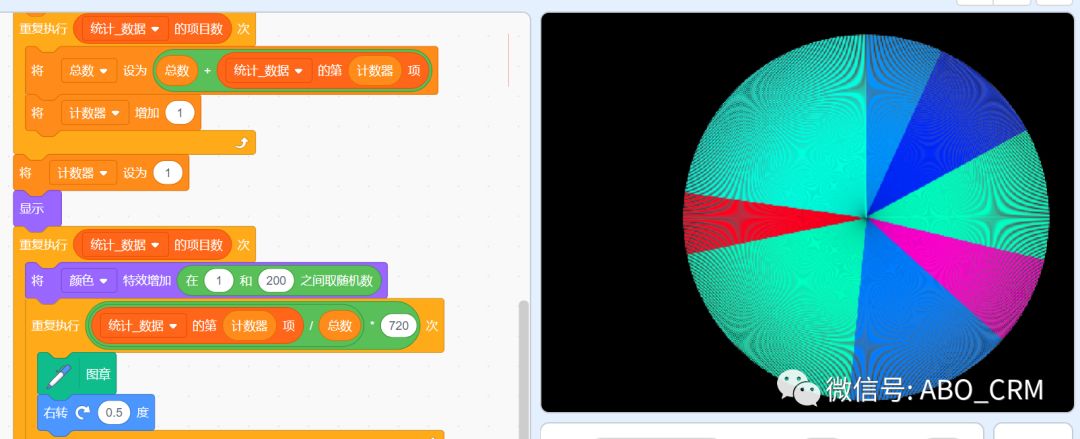

这是720份，每份0.5度，也有衍射图。

https://mmbiz.qpic.cn/mmbiz_png/r8cVVTdeCr5MO0Zpztrwwibpjg9WJu827DOulLEeCKOHR9vLp1aB5wu5dImqnsY0U1fkLZGFHlJgFSDcLFYcnnQ/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1

调整角色图像大象，宽一点，窄一点，也能有此效果。

https://mmbiz.qpic.cn/mmbiz_png/r8cVVTdeCr5MO0Zpztrwwibpjg9WJu827jFgqjhKJPRZPHhjyuUuT3NpFeGLeKXbO5P28riajfmQLolvTVZuyfbQ/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1

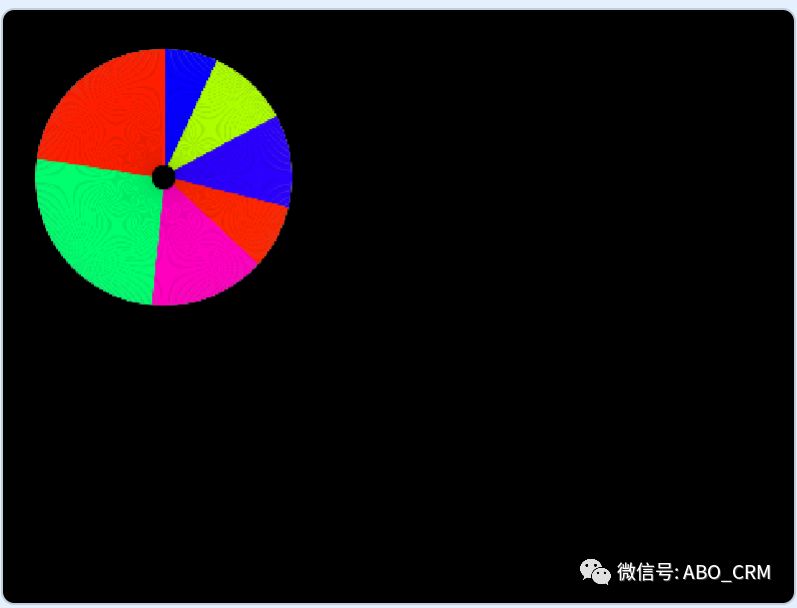

小一点的图，就比较近似圆形了。
