[转载]三相异步电动机接线盒内部接线图

(2010-12-28 18:37:31)

标签：

转载

原文地址：三相异步电动机接线盒内部接线图作者：liuchangcun123

一、三相异步电动机接线盒内部接线图

    　



    三相异步电动机接线盒内部接线图

    二、三相异步电动机星型接法




    接线图
    示意图


    注：粗线为短接片

    三、三相异步电动机三角形接法




    接线图
    示意图


    注：粗线为短接片

http://www.chinakong.com/upload/upload/200810110945378.gif

http://www.chinakong.com/upload/upload/200810110948198.gif

http://www.chinakong.com/upload/upload/200810110949058.gif

http://www.chinakong.com/upload/upload/200810110949578.gif

http://www.chinakong.com/upload/upload/200810110950598.gif

http://www.chinakong.com/upload/upload/200810110952328.gif

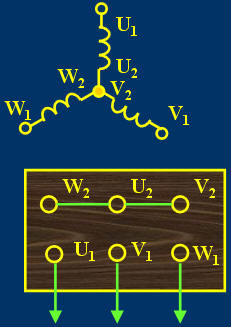

星星接法

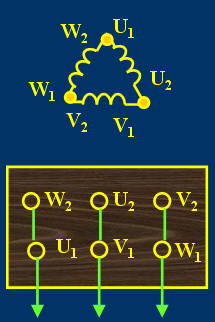

三角形接法

http://www.chinakong.com/article/1818.h1.jpg

三相交流电源

http://www.chinakong.com/article/1818.h2.jpg

三相交流电源
