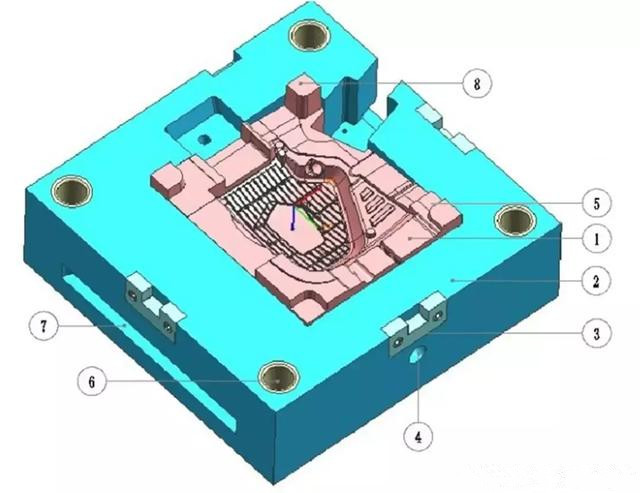

1. 前模部分

前模芯或定模芯

前模板或A板，叫A板的更多些，顺口

边锁，起定位做用

吊模螺丝孔或吊环孔，用于模具吊装

PL面，分型面、啪拉面，前模和后模相接触的部分

导套孔

码模槽或码模坑

虎口，起定位作用

2. 后模部分

后模芯或动模芯

后模板或B板，同A板一样，叫B板的更多些

方铁或叫凳仔方

底板

上顶针板或面针板

下顶针板或底针板

回针或复位杆，大部分模具需要在上面套弹簧。

滑块，或侧抽芯，一般采用和模芯相同的材料。

压条或滑块压板

镶件，是为成型产品中的一些深骨位，方便加工

想要系统学习UG塑胶模具设计的可以加群：317258754

3. 其它

碰穿：与PL面平行的公母模贴合面

插穿：与PL面不平行的公母模贴合面

枕位：外壳类塑件的边缘常开有缺口，此处形成的枕壮分型部分称为枕位

呵：模仁

老虎口：又称为管位，即用来限位的部分

胶位：模具上的产品的空穴

骨位：产品上的筋

虚位：模具上的间隙

扣位：产品上连接用的钩

料位：塑胶产品的避厚，也称肉厚

倒扣：产品中前后模无法直接脱模的部分

止口：夹口美术线，又称遮丑线
