点画立管是指某些位置的立管不是根据设备而生成的立管，一般在给排水、喷淋、消火栓等专业的时候计算引上引下立管工程量计算的时候会用到此功能。

操作步骤如下：

1. 定位到需要计算立管的工程量项上；

2. 在立管高度输入框中输入立管的高度，如下图：

https://p5.itc.cn/images01/20220726/82b8e1f35bb74e0e9170aa3c45ed55a2.png

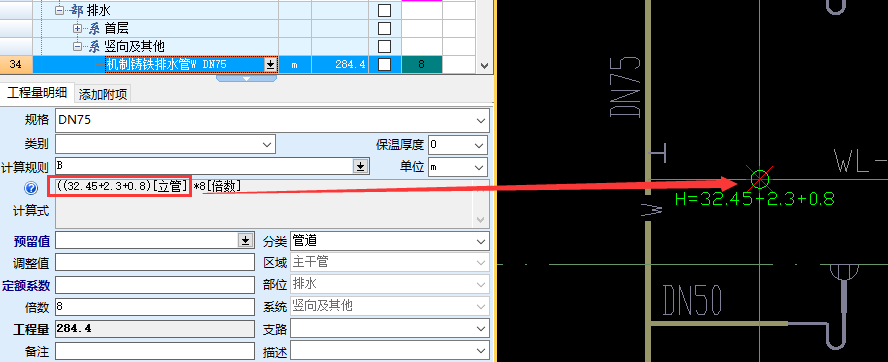

3. 在相应的位置左键单击即可完成绘制，绘制完成后，在相应位置显示立管图示，且在计算式中表示出立管工程量，如下图：

https://p1.itc.cn/images01/20220726/e4b9c9db813b4ba9a3369b1a6cb4c2e9.png
