识别管线

https://p2.itc.cn/images01/20220623/043fdd434771451db88d650f474c0651.png

在提取平面图纸上管线长度的时候会用到此功能，识别管线为单回路识别与识别单根管线，操作方式分别如下：

单回路管线识别：单回路管线识别是一次性的将连续的管线进行识别，一般情况下在照明插座中应用较多，操作步骤如下:

1. 单击单回路管线识别按钮，进入单回路识别状态；

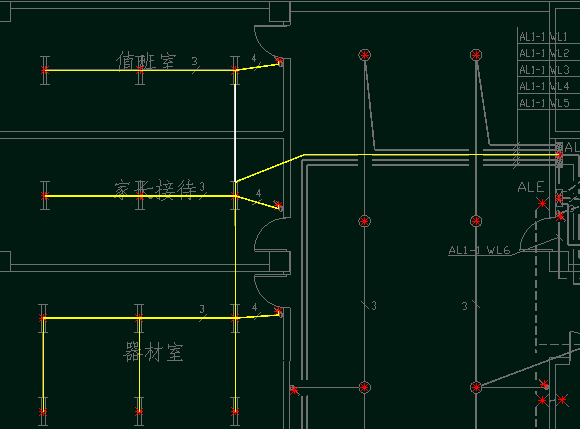

2. 鼠标在平面图中指向需要识别的回路，此时预识别的回路以黄色高亮的形式显示出来，为预识别效果，如下图：

https://p7.itc.cn/images01/20220623/7a7468f4a19743dc858d8002421af9de.png

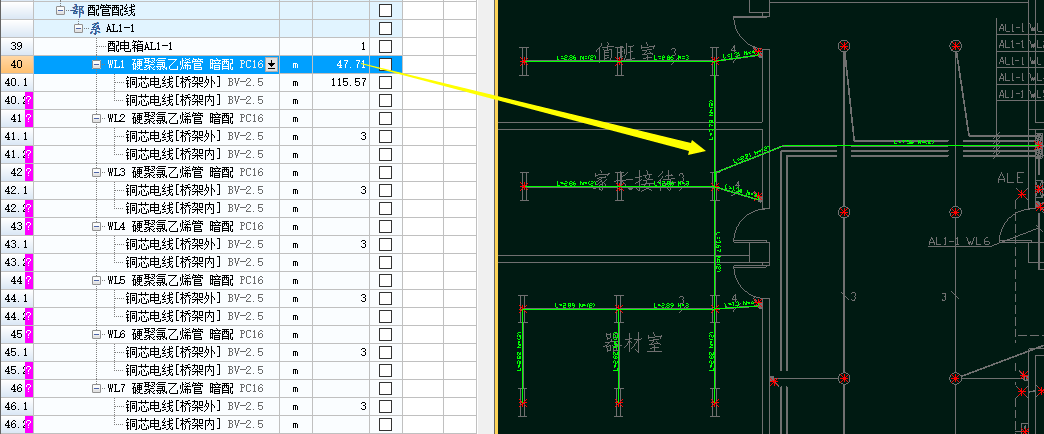

3. 鼠标左键单击确认回路识别，识别完成后，在平面图中管线提取完成，并在工程量表中计算出测量的当前回路工程量信息，如下图：

https://p5.itc.cn/images01/20220623/99f01e5fa6864c8aaf9ad1ec5eac5e34.png

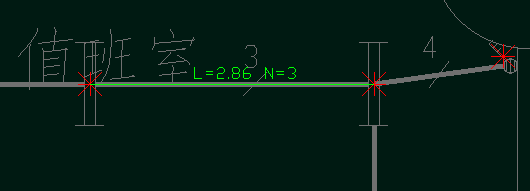

单根管线识别：单根管线识别是指识别的管线为鼠标指定的某段，操作方式同单回路识别，只是识别范围为鼠标指定的单根管线，如下图：

https://p9.itc.cn/images01/20220623/5f402649f45f41a490ca727a10e7be65.png

注：

1.识别管线的时候软件会自动识别设计图标注的配线根数，未标注根数的图元软件会按照该回路系统图的配线根数；

2.若手工建立的项目，配线根数为软件系统设置中默认的配线根数；

3.电气专业中配线根数是计算配线工程量的重要依据，计算时需注意配线根数的设置，其他专业配线根数设置与否一般情况下不影响计算，除非计算规则应用的时候用到了配线根数N，引用时需注意N值的设置；
